特级防火卷帘的形式和工艺.ppt

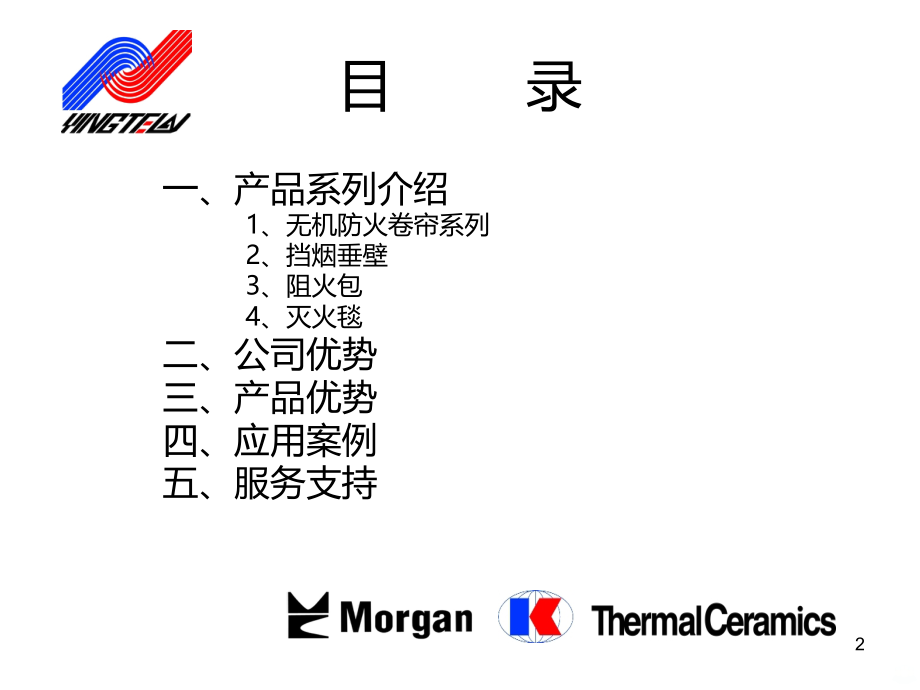

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,陶瓷纤维等纺织品 在建筑防火领域中的应用,北京英特莱摩根热陶瓷纺织有限公司,2008.02.19,1,目 录,一、产品系列介绍,1,、无机防火卷帘系列,2,、挡烟垂壁,3,、阻火包,4,、灭火毯,二、公司优势,三、产品优势,四、应用案例,五、服务支持,2,一、产 品 系 列,无机防火卷帘系列,卷帘式挡烟垂壁,舞台防火幕布,防火防烟窗帘,阻火包,灭火毯,3,1,、防火卷帘,应用范围,各类公共建筑,需要做防火分区的场所,代替防火墙,多用于：酒店、商场、厂房、体育馆、写字楼、大型地下车库等,4,防火卷帘的发展历程,1903,年，日本铃木公司发明钢质防火卷帘,1993,年，刘学锋先生研制成第一代无机防火卷帘,2000,年，英特莱发明第二代无机防火卷帘，并于当年申请专利,2001,年，英特莱发明了第三代无机防火卷帘产品即无机特级防火卷帘，并于当年申请专利,5,相 关 标 准,GB7633-87,门和卷帘的试验方法,GB14102-2005,防火卷帘,GB50045-95,高层民用建筑设计防火规范,GBJ16,建筑设计防火规范,6,防火卷帘的分类,一、从材料上分：,1,、钢质防火卷帘,包括普通钢质防火卷帘和钢质复合防火卷帘,2,、无机防火卷帘,包括无机纤维复合防火卷帘和无机特级防火卷帘,二、从传动形式上分：,上卷式,侧卷式（钢质）,平卷式（钢质）,折叠式（无机）,7,防火卷帘的分类,三、从性能上分,普通防火卷帘：只有完整性要求,特级防火卷帘：同时满足完整性和隔热性,8,无机纤维复合防火卷帘,英特莱第二代无机防火卷帘专利产品,性能好，耐火极限,5,小时,重量轻，帘面平均重量,3.0,3.5kg/m2,；,结构简单，安装方便，适应大跨度,无毒，耐水，拒油，耐腐蚀，耐候性好,装饰面可以有多种颜色选择,9,无机特级防火卷帘,英特莱第三代无机防火卷帘专利产品,耐火性能好,6,小时,隔热挡烟,适应,高规,5.4.4,要求，无需水幕保护,重量轻，安装方便，适应大洞口,10,无机特级防火卷帘隔热原理,热的三种传播方式：传导、对流、辐射,.,防火耐火布是主要部分，解决耐火和保持卷帘的结构完整,.,隔热毯从热传导方面、热反射布从辐射方面、空气层从对流方面彻底解决防火隔热问题,.,11,无机特级防火卷帘组成,电机,帘面,传动系统,控制箱,罩板及封堵,按钮盒,导轨,12,电 动 系 统,电机：控制门体升降、自重下滑、限位、定位、恒速和温控,控制箱：手动和消防联动、供电和相序监测、多种信号反馈,传动系统：由轴和支架板组成。通过轴的转动来带动门的升降,13,帘 面 截 面,1,、装饰布颜色可调，与建筑物风格吻合，做防水处理，保护水汽不进入卷帘，耐潮湿，防虫蛀，表面致密，无色差，厚度,0.3mm,；,2,、防火耐火布经纬线含不锈钢丝，保证强度，经过烧结处理，,A,级不燃，表面呈黄褐色；厚度,2mm,；,3,、隔热毯采用干法工艺，保证有效的隔热，容重,220Kg/,立方米，过重和过轻都不能保证隔热性能，厚度,10mm,；,4,、热反辐射布是经过衬基处理的玻纤布与铝箔复合而成，没有经过衬基处理，发皱，镀层易脱落，达不到热反射的效果，厚度,0.5mm,。,14,特级防火卷帘结构图,15,实 例 照 片,16,弧 线 卷 帘,17,折 线 卷 帘,18,2,、挡 烟 垂 壁,应用范围,：主要用于大型商业、工业等公共建筑和高层民用建筑,三种形式,：固定式、翻板式、卷帘式,19,卷帘式挡烟垂壁,升降次数,2000,次，达到英国,BS476,标准,安装方便、操作简单,结构精巧、重量轻、隐蔽性好,20,卷帘式挡烟垂壁结构图,21,3,、阻 火 包,防火封堵材料：用于各种贯穿物如电缆、风管、油管、气管等穿过墙壁、楼板时形成的各种开口以及电缆桥架的分隔，具有防火功能，便于更换的材料,阻火包：将防火材料制成的包装物体适用于较大的空洞或电缆桥架防火分隔,22,阻火包相关标准,GA161-1997,防火封堵材料的性能要求和试验方法,消防类产品型式认可实施细则,要求,属于型式认可产品之一,备注：型式认可是一种监督检验方式，即定期抽查产品质量，同时对工厂生产条件进行检查,23,主要性能指标,耐火极限：达到一级，即大于,180,分钟,外 观：包体完整，无破损,松散密度：小于,1200kg/m,3,耐 水 性：大于,3,天,耐 油 性：大于,3,天,抗压强度：大于,0.05MPa,抗跌落性：,5,米自由落在混凝土地面，包体无破损,24,阻 火 包 特 点,重量轻,有一定弹性,耐腐蚀性好,25,4,、灭 火 毯,家用灭火毯,警用灭火毯,工业用灭火毯,26,家 用 灭 火 毯,性能,：,1,、耐火等级,:B1,级，符合,EN1869-2001,标准,2,、体积小、重量轻、易存,储、寿命长,3,、拒水拒油、耐化学腐蚀,主要用途：,用于家庭、办公室、学校、,宾馆、商场、医院、,影剧院等处发生火灾时紧急,扑灭火灾及避火逃生。,27,警 用 灭 火 毯,性能,：,1,、耐火等级,:B1,级，符合,EN1869-2001,标准,2,、灭火性能好、更适于伤员救护,3,、四边有提带，可做临时简易,担架使用,4,、重量轻、易存储、寿命长,主要用途,：防暴和消防警用,。,28,工 业 用 灭 火 毯,性能：,1,、耐火等级,:B1,级，符合,EN1869-2001,标准,2,、体积小、重量轻、易存,储、寿命长,3,、拒水拒油、耐化学腐蚀,主要用途：,油田、油库、加油站、森林、,试验室、计算机房、飞机、汽,车、轮船、化工、油漆加工等易,发生火灾行业火灾时紧急救火与避火逃生。,29,二、公 司 优 势,全国生产防火卷帘企业中唯一进入中国消防企业,30,强的企业（第,7,名）；,全国消防企业中唯一参加,防火卷帘,国标编写的企业；,全国生产防火卷帘企业中唯一拥有省（市）级企业技术中心的企业；,全国生产防火卷帘企业中唯一拥有省（市）级专利先进单位的企业；,全国企业中，唯一拥有无机特级防火卷帘多项发明的企业；,全国防火卷帘生产企业中唯一一家拥有从纺织、织布、整理、帘面生产到防火卷帘整套生产的企业；,全国防火卷帘企业中唯一拥有物理、化学、高温、纺织、材料等完整试验手段的企业；,全国企业中唯一一家建立高温纺织研发中心的企业；,全国企业中唯一一家大规模将无机防火卷帘出口到发达国家的企业。,30,三、产 品 优 势,专利产品,所有产品,100,送检合格和,100,随时工程抽检合格,主要防火层防火耐火布是英特莱专利产品。遇热能膨胀,15-20,倍，提高了布的耐高温强力、防火隔热和挡烟性能,结构简单、安装方便并且有多种颜色可供选择，满足不同客户需求,使用寿命长、大火不变形、高温后强力损失小,31,四、应 用 案 例,北京财富中心,尚都国际公寓,金地国际花园,清华创新大厦,中关村软件园华夏科技大厦,北京地铁,5,号线,首都国际机场,中国银行总部,海拉尔电厂,海军舰艇,32,防 火 卷 帘 详 细 技 术 资 料,名称,耐火极限,检测方式,传动方式,其它,特级防火卷帘,4.00h,型式检验,.,耐火试验进行,240min:,未丧失完整性,;,背火面最高平均温升,72.6,最高单点温升,120.2,未丧失隔热性,.,卷饶式,帘面为英特莱发明专利,特级防火卷帘,(,无机折叠,),4.00h,型式检验,.,耐火试验进行,240min:,未丧失完整性,;,背火面最高平均温升,62.9,最高单点温升,96.3,未丧失隔热性,.,提升折叠式,世界上最早生产折叠卷帘的厂家,并且不断创造出最长卷帘的纪录,特级防火卷帘,(,带疏散门,),4.00h,型式检验,.,耐火试验进行,240min:,未丧失完整性,;,背火面最高平均温升,77.1,最高单点温升,110.9,未丧失隔热性,.,卷饶式或提升折叠式,上掀式,33,2024/12/10 周二,34,防 火 卷 帘 部 件 规 格 清 单,部件名称,规格,生产厂家,产地,帘布,YIT-TJ,北京英特莱摩根热陶瓷纺织有限公司,北京,防火电机,FJJ700-3P,烟台开发区瑞能电机工贸有限公司,烟台,控制箱,FJK1.5-SRY1,北京金龙洲消防技术有限公司,北京,传动装置,北京英特莱摩根热陶瓷纺织有限公司,北京,控制按钮盒,LAZ3-33H,北京金龙洲消防技术有限公司,北京,导轨,北京英特莱摩根热陶瓷纺织有限公司,北京,温控释放装置,北京金龙洲消防技术有限公司,北京,包箱,北京英特莱摩根热陶瓷纺织有限公司,北京,座板,北京英特莱摩根热陶瓷纺织有限公司,北京,35,质 量 标 准 及 保 证 措 施,英特莱防火卷帘门生产过程质量控制主要按,质,量手册,和,IS09001,：,2000,及,UKAS,质量体系执,行。检验过程与质量验收标准按,GB14102-2005,防火卷帘,国标执行。,在防火卷帘门的生产过程中，不同的工序由专门,的操作工负责。英特莱的操作人员在入职前均接,受正式的岗前操作培训，培训时间为两周。培训,期间，针对新员工即将从事的岗位工作内容进行,全套的培训和学习，包括操作和理论两部分，实,际操作和理论知识均考试合格后才能上岗。,36,英特莱的防火卷帘及其零部件的生产都严格按照,货物主要生产工艺流程,进行，并且严把产品,检验关。在钢带、末尾板等各零部件的生产过程,中，每位操作人员负责对本人生产的产品进行自,检，对于不合格的产品进行返工处理。同时，操,作工也负责对上一道工序或上一轮班的产品质量,进行检查，将不合格的产品挑出，由车间检查员,进行记录，交车间统一处理。产品最终由技术科,进行最终检验，检验合格的产品方可出厂。如此,严密的检验过程，有效的防止了不合格品的出厂,，保证了产品质量。,37,现 场 调 试,安装完毕全部部件后，进行手动初调，主要方式是拉动手拉链条使卷帘上下运行若干次，并观察有无卡滞等现象，如有则进行修理，直至无卡滞。,38,临 电 调 试,接临电运行，步骤如下：,通电观察控制箱是否报警，如有故障报警则检查所有接线或调整相序，如不能消除故障报警则更换控制箱。,按动手动按钮，观察上下停按钮是否正常，否则检查接线，并拧紧或调换，如不能解决则更换按钮。,电动运行，观察上下行程开关是否灵敏，否则检查接线，并拧紧或调换，如不能解决则更换行程开关。,39,正 式 电 调 试,重复以上步骤一遍。,接入消防控制信号，并根据防 火分区的设计要求进行防火卷帘的 运行方式设置。,由消防控制中心发出控制信号，观察防火卷帘接受信号后的动作正确与否，否则检查接线并拧紧或调换，如不能解决则更换控制箱。,40,消 防 验 收,听从验收单位指示，向卷帘门,发出动作指令使之按要求动作。,41,防火卷帘现场安装控制线路图,42,防火卷帘生产过程控制线路图,43,生 产 设 备 清 单,序号,设备名称,规格,产地,1,剪板机（数控）,MK6-40,天津,2,折弯机（数控）,EP40-135,天津,3,可倾式压力机,J23-25,北京,4,冷弯成型机组,LW-900,江苏,5,台式钻床,Z516-2,山东,6,钻铣床,ZX-20,山东,7,车床,CA6161,辽宁,8,铣床,GL2-X356,吉林,44,9,刨床,BC6063,辽宁,10,磨床,M7140H,辽宁,11,镗床,T4163C,辽宁,12,弧焊机,BX6-350,辽宁,13,弓锯床,GY4028,江西,14,攻丝床,S4012,上海,15,交流弧焊机,26.6Kw,ZX7-400,北京,16,小型交流弧焊机,13.2Kw,BX5-200,北京,17,半自动气割机,EP108,河北,45,18,氩弧焊机,WSE-160,上海,19,二氧化碳保护焊机,NBC-315,浙江,20,整形机,自制,21,梳毛机,BC272B,山东,22,合毛机,BC262,上海,23,纺纱机,R8135,宜昌,24,合股机,R814,宜昌,25,络筒机,J0514,常州,26,织布机,H212,北京,46,27,整经机,H112,镇海,28,单头小纽绳机,BP2-8,天津,29,压型机,YX,天津,30,打轴机,DZ,天津,31,验布机,YTL-01,自制,32,打纬机,DF2,北京,33,金属针布包卷机,B814,上海,34,半自动捆包机,SY-1,天津,35,剑杆织机,KTZ368BD-N175,顺德,47,36,大型原料机,GB4-1,上海,37,空气压缩机,W-052,（,TA,）,80,北京,38,五线锁边机,MA4-C31,西安,39,干式复合机,GF-1020,无锡,40,量布机,N811,上海,48,主 要 施 工 机 械 设 备 表,序号,机械或设备名称,型号规格,国别产地,额定功率（,Kw,）,1,交流弧焊机,ZX7-400,北京,26.6Kw,2,小型交流弧焊机,BX5-200,北京,13.2Kw,3,半自动气割机,EP108,河北,600w,4,氩弧焊机,WSE-160,上海,1.5Kw,5,冲击钻,河北,620W,49,6,无齿锯,河北,2.2Kw,7,电钻,直径,1.513mm,河北,420W,8,电锤,38E,北京,900W,9,角磨机,直径,150mm,北京,900W,10,手电钻,直径,10mm,北京,300W,11,其它设备,电工工具等,北京,50,检 测 设 备 清 单,序号,机械或设备名称,型号规格,国别产地,1,垂直法织物阻燃性能测定仪,LFY-601,山东,2,织物强力测试仪,LFY-201D,山东,3,单纱强力机,LFY-103,山东,4,电热鼓风干燥箱,DGG-101-2,天津,5,织物表面抗湿试验仪,LFY-214,山东,6,量杯,500ml,北京,7,量筒,1000ml,北京,8,钢直尺,300mm,北京,51,9,钢直尺,500 mm,宁波,10,钢直尺,1000 mm,浙江,11,电子秒表,JS-307,深圳,12,电子天平,FA1604,上海,13,电子天平,JA5003,上海,14,电子天平,ES-10K,长沙,15,纺织品耐摩擦色牢度试验仪,LFY-304,山东,16,织物静水压试验仪,LFY-217A,山东,17,透湿量测定仪,LFY-216B,山东,52,18,织物厚度仪,YG141,常州,19,低温柜,DXF40-100,北京,20,干湿温度计,272,上海,21,玻璃温度计,1000C,北京,22,圆样切割器,LFY219,山东,23,标准光源箱,T60,北京,24,验卷布机,LXY-180,余姚立信,25,游标卡尺,300mm,北京,26,电阻炉,SX2-4-10,北京,53,27,外径千分尺,0150mm,成都,28,台秤,TGT-100,泰安,29,深度尺,200mm,北京,30,高度尺,300mm,北京,31,缕纱测长仪,YG086,常州,32,恒温烘箱,Y801A,常州,33,手摇捻度仪,Y321,温州,34,单纱强力机,YG021-50,常州,35,百分表,5mm,成都,36,框式水平仪,300300mm,沈阳,54,55,56,57,58,59,60,61,62,63,64,65,谢 谢,再 见,66,2024/12/10 周二,67,
