锁紧盘专业培训.ppt

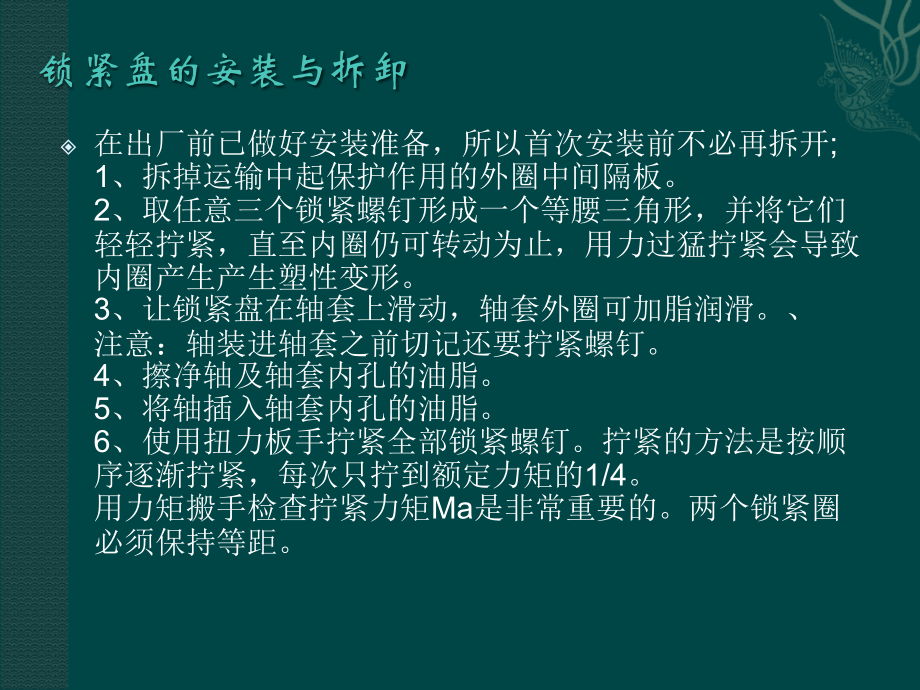

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,锁紧盘基础知识,锁紧盘的安装与拆卸,在出厂前已做好安装准备，所以首次安装前不必再拆开,;1,、拆掉运输中起保护作用的外圈中间隔板。,2,、取任意三个锁紧螺钉形成一个等腰三角形，并将它们轻轻拧紧，直至内圈仍可转动为止，用力过猛拧紧会导致内圈产生产生塑性变形。,3,、让锁紧盘在轴套上滑动，轴套外圈可加脂润滑。、注意：轴装进轴套之前切记还要拧紧螺钉。,4,、擦净轴及轴套内孔的油脂。,5,、将轴插入轴套内孔的油脂。,6,、使用扭力板手拧紧全部锁紧螺钉。拧紧的方法是按顺序逐渐拧紧，每次只拧到额定力矩的,1/4,。用力矩搬手检查拧紧力矩,Ma,是非常重要的。两个锁紧圈必须保持等距。,拆卸顺序,1,、逐渐拧松全部锁紧螺钉，每个循环各螺钉拧松一转的,1/4,。切勿完全拆除紧螺钉。、,2,、拆除轴或从轴上取掉轴套，在套前的轴部发生锈蚀首先必须除掉。,3,、从轴套上取下锁紧盘。,4,、拆卸的锁紧盘不必完全分解，重装前也不需润滑。锥形面选用二硫化钼（,MOS2,）润滑剂。锁紧螺钉用含钼润滑脂。损坏的,O,形坏必须换。,8.8,级内六角螺栓,谢谢！,
