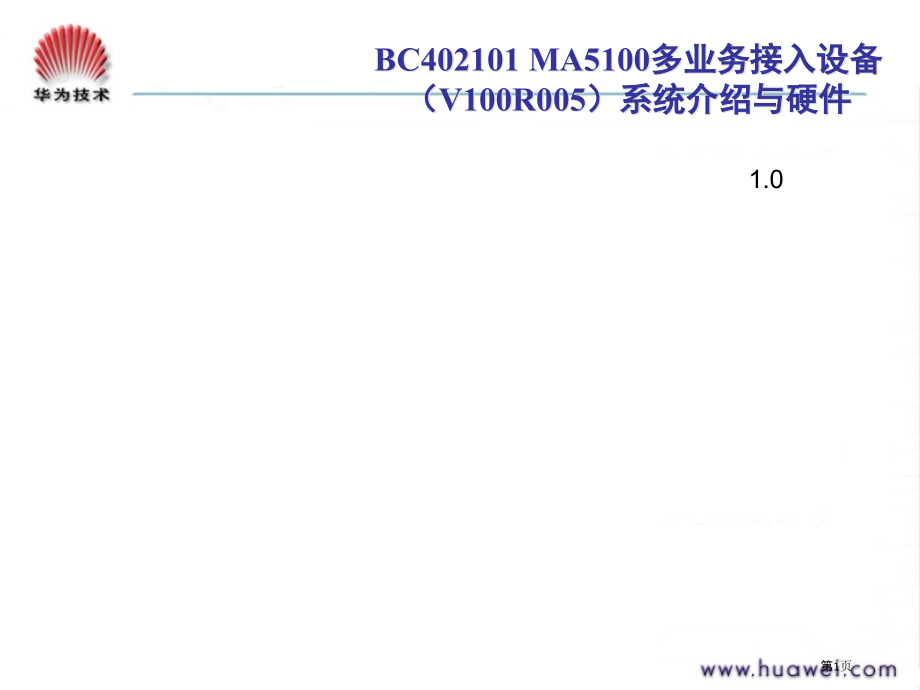

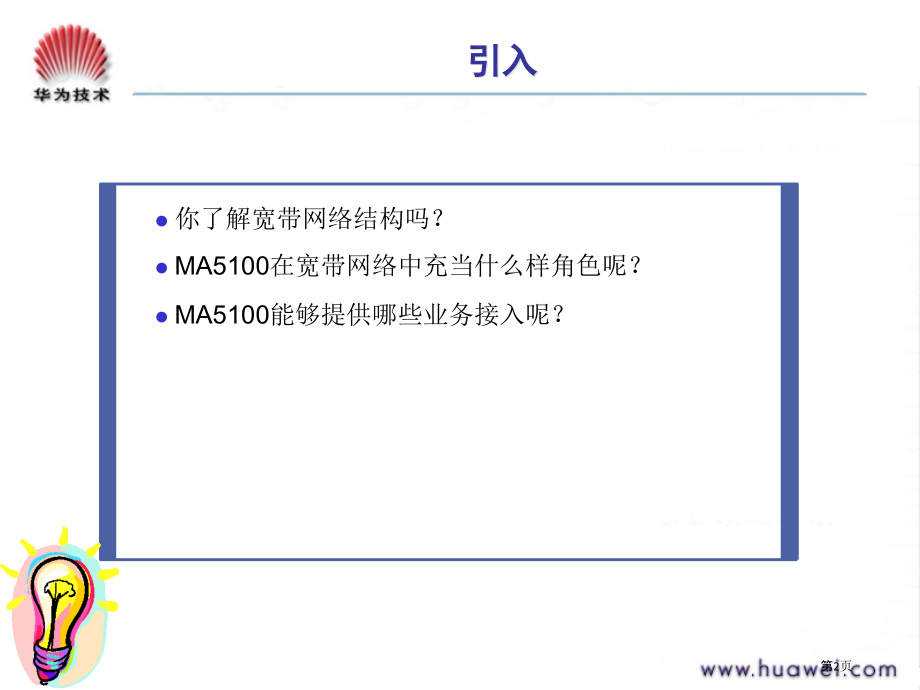

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,BC402101 MA5100多业务接入设备（V100R005）系统介绍与硬件,1.0,第1页,引入,你了解宽带网络结构吗？,MA5100在宽带网络中充当什么样角色呢？,MA5100能够提供哪些业务接入呢？,第2页,学习完本课程，您应该能够：,学习目标,掌握系统结构及工作原理,掌握单板种类及原理,了解详细组网结构,第3页,参考资料,MA5100 多业务接入设备 技术手册,MA5100 多业务接入设备 安装手册,第4页,课程内容,第一章 系统概述,第二章 系统结构,第三章 单板介绍,第四章 组网应用,第5页,第一章 系统概述,内容1：宽带网络结构,内容2：设备功效定位,第6页,DWDM/METRO,Quidway NE80,接入层,iManager,TM,N,S8016,分散用户/老小区,密集商业用户新建小区,LAN,S2403F,S3025,S3026V,MA5200,MA5100,MA5200,FE,GE,ADSL,FE/GE,MA5201,GE,FE,HFC,S2403F,EVDSL,iTELLIN,TM,8750,ATM/FE,FE/GE,LAN,ISN8850,MA5101,MD5500,PSTN,宽带网络组建方案,第7页,产品概述,MA5100,是华为技术有限企业自主开发多业务接入设备，产品定位：,DSLAM设备（ADSL、VDSL）,提供LAN专线互联,提供组播业务,实现智能小区建设,电路仿真应用,帧中继业务应用,第8页,产品特点,高集成度,灵活扩展性,丰富业务接口,灵活业务交换方式,一体化网管,灵活组网应用,第9页,课程内容,第一章 系统概述,第二章 系统结构,第三章 单板介绍,第四章 组网应用,第10页,第二章 系统结构,内容1：机框结构,内容2：系统原理,第11页,MA5100插框,电源、风扇,SPL框,机架机框描述,16个槽位，其中14个业务槽位，2个主控槽位,第12页,机框结构,7、8槽位只能插MMX板,其余槽位插ADLD、LANC、SEPA、CES等业务接口板，能够混插。,第13页,当地级联,第14页,主框结构,第15页,从框结构,第16页,远端级联（一）,第17页,远端级联（二）,第18页,IMA原理,第19页,问题,1、MA5100主框最多能够带几个从框？,2、MA5100从框支持哪些业务？,3、MA5100支持哪些类型远端级联？,第20页,课程内容,第一章 系统概述,第二章 系统结构,第三章 单板介绍,第四章 组网应用,第21页,第三章 单板介绍,内容1：单板类型介绍,内容2：单板功效介绍,内容3：单板接口介绍,第22页,单板类型,主复用与控制板（MMXA）,从复用与控制板（SMXB）,系统扩展板（SEPA）,ADSL业务板（ADLC/ADLD/ADLI/ADLE）,语音分离板（SPLB/SPLC/SPLI）,VDSL业务板（VDLA）,以太网接入板（LANC/LAND）,电路仿真接入板（CESC/CESD/CESE）,帧中继接入板（FRCA/FRCB）,ATM接口单元板（AIUA）,第23页,主复用与控制板（MMXA）,主要作用：,系统复接、交换和控制中心,提供网管及环境监控接口,支持CBR、rt-VBR、nrt-VBR、UBR,当地交换,系统时钟,对外提供接口：,上行接口,调试串口,环境监控串口,维护网口,bits时钟接口,第24页,MMXA支持扣板,第25页,指示灯（MMXA）,第26页,运行灯,告警灯,复位按钮,级联接口,RESET,RUN,ALM,RUN,SMXB,S,E,P,A,主框MA5100,从框MA5100,S,M,X,B,M,M,X,A,SB0,SB1,从复用与控制板（SMXB）,主要作用：单板信息搜集和从框管理,对外提供接口：级连接口,连接方式：,第27页,运行灯,告警灯,复位按钮,主用灯,级联接口,RESET,RUN,ALM,ETN,RUN,SEPA,SN0,SN1,SN2,SN3,系统扩展板（SEPA）,功效：从框设备接入控制,对外提供接口：4个级连接口,连接方式：,S,E,P,A,主框MA5100,从框MA5100,S,M,X,B,M,M,X,A,第28页,ADSL业务板（ADLC/ADLD）,功效,：,G.dmt或G.lite以及T1.413调制解调方式,ADSL端口信元流分接/复接,激活、阻塞ADSL端口,获取ADSL线路状态、性能参数,对外提供接口：,16/32路ADSL电缆接口(ADLC/ADLD),第29页,S,P,L,ADSL,LINE,PSTN,A,D,L,连接用户外线,连接局端配线架,语音分离板（SPLB/SPLC）,功效,：,分离语音信号和数据业务信号,对外提供接口：,16/32路LINE电缆接口(SPLB/SPLC),16/32路PSTN电缆接口(SPLB/SPLC),16/32路ADSL电缆接口(SPLB/SPLC),连接方式：,第30页,ADSL业务板（ADLE/ADLI）,ADLE=ADLD+SPLC,ADLE集成了话音分离，提供32路ADSL接口,ADLI板支持ADSL over ISDN,32路ADSL电缆接口,需要SPLI板配合实现ADSL over ISDN。,第31页,ADSL,业务配线,第32页,用户电缆线序(16对),第33页,用户电缆线序(32对),第34页,VDSL业务板（VDLA）,功效,：,支持ITU-T G.993.1标准,VDSL端口信元流分接/复接,激活、阻塞VDSL端口,获取VDSL线路状态、性能参数,对外提供接口：,24路VDSL电缆接口(集成Splitter),第35页,以太网接入板（LANC/LAND）,功效,：,支持RFC1483桥接协议,支持2K个PVC连接（H512LANC/LAND）,支持组播（IGMP组播需LAND支持）,端口镜像（LAND）,对外提供接口：,8个10/100M自适应以太网口,1路1000BASE-SX/LX光接口(单模或多模),4路100BASE-FX接口(单模或多模),8路100BASE-FX接口(单模或多模),支持802.1Q协议,支持trunk功效,支持网线自适应,流量整形（LAND）,第36页,电路仿真接入板(E1),功效,：,AAL1业务适配,支持结构化（SDT N64K）电路仿真业务,支持非结构化（UDT）电路仿真业务,提供E1上信元中继业务,对外提供接口：,CESC板提供了独立16路E1接口,CESE板提供了独立8路E1接口,第37页,电路仿真接入板(V.35),功效,：,AAL1业务适配,支持DTE和DCE工作方式,支持 N 64K电路仿真业务,对外提供接口：,CESD板提供独立8路V.35接口,第38页,帧中继接入板（FRC）,功效,：,线路接口,每个端口支持最大速率为2048K bps,帧中继帧/ATM信元转发,链路建立与拆除,接口8路2M时钟和8K同时时钟产生、选取、提供,对外提供接口：,FRCA提供8路E1接口,FRCB提供8路V.35接口,第39页,ATM接口单元板（AIU）,功效,：,MA5100自组网时系统扩展（远程级联）,业务通道模块和扣板接口模块配置和管理,ATM层处理,对外提供接口：,单路单模STM-1 ATM光接口,单路多模STM-1 ATM光接口,双路单模STM-1 ATM光接口,双路多模STM-1 ATM光接口,8路E1链路IMA接口,第40页,小型接入设备MA5103,MA5103与MA5100唯一区分是插框槽位数目不一样,第41页,问题,1、和ADLD板配套使用是什么单板？,2、LAN板TRUNK功效有什么特点？,3、CES板信元中继功效和IMA组有什么不一样?,4、一块帧中继业务单板最多支持多少E1接口？,第42页,课程内容,第一章 系统概述,第二章 系统结构,第三章 单板介绍,第四章,组网应用,第43页,第四章 组网应用,内容1：MA5100组网应用,第44页,MA5100综合业务处理方案,第45页,ATM-DSLAM应用,第46页,维护终端,路由器,网管服务器,路由器,ATU-R,用户,MA5100,LANC,小区服务器,一个VLAN,公网,BAS,S,P,L,C,IP-DSLAM应用(一),A,D,L,D,M,M,X,A,第47页,维护终端,路由器,网管服务器,路由器,ATU-R,用户,LANC,A,D,L,D,M,M,X,A,MA5100,路由器,公网,小区服务器,一个VLAN,防火墙,S,p,L,C,IP-DSLAM应用(二),第48页,ATU-R,VLAN2,LAN Switch,BAS,公网,其它接入设备,ATU-R,S,P,L,C,A,D,L,D,M,M,X,L,A,N,C,A,MA5100,VLAN1,VLAN3,A,D,L,D,M,M,X,L,A,N,C,A,S,P,L,C,IP-DSLAM应用(三),第49页,以太网专线应用,第50页,智能化小区应用,第51页,CES 应用,第52页,CES业务板组网-SDT,MA5100-C,MA5100-A,SDH/VPRing/8750,会议电视、E1租用电路,DDN节点机,NX64K、子速率用户,MA5100-B,路由器,STM-1,MMX跟随8750(或传输网络)光口时钟,MMX跟随5100-B光口时钟,P,O,T,S,C,E,S,E,M,M,X,A,C,E,S,D,C,E,S,C,A,I,U,P,O,T,S,C,E,S,E,M,M,X,A,C,E,S,D,C,E,S,C,A,D,L,M,M,X,B,C,E,S,E,C,E,S,D,C,E,S,C,会议电视、E1租用电路,路由器,路由器,MMX跟随8750(或传输网络)光口时钟,第53页,CES业务板组网-UDT,组网图,8750,C,E,S,M,M,X,A,光纤,光纤,PVC,PVC,CC08,从窄带网络,PSTN,MMX跟随8750光口时钟,MMX跟随8750光口时钟,端口设置为SRTS时钟,端口设置为线路时钟,C,E,S,M,M,X,A,第54页,CES业务板组网-UNI,组网图,SDH/PDH,8750,MA5100-A,Internet,CES UNI上行,N个E1,N个E1,光纤,CES UNI上行,N个E1,N个E1,SDH/PDH,光纤,MA5100-B,MA5105-B,RTU,SDH/PDH,SDH/PDH,RTU,L,A,N,C,C,E,S,E,M,M,X,A,D,L,C,A,D,L,C,A,D,L,C,L,A,N,C,C,E,S,E,M,M,X,A,D,L,C,A,D,L,C,A,D,L,C,MA5105-A,第55页,帧中继组网应用,第56页,组播业务应用,第57页,问题,1、IP-DSLAM组网中有哪些形式？各有什么特点？,2、何为帧中继网络互通？何为业务互通？,第58页,小结,本部分主要介绍了MA5100特点系统结构，单板功效及对应业务组网。,各业务提供方式及使用单板作重点掌握。,第59页,课程结束 谢谢,第60页,
