高一物理教学案（磁场08）
【课题】磁场对通电导线的作用力检测卷
【目标】会用左手定则熟练地判定安培力的方向，会计算安培力的大小，并会用它解答有关问题
E
R
S
α
B
M
N
a
b
1、如图所示，水平放置的光滑金属导轨M、N，平行的置于匀强磁场中，间距为d，磁场的磁感应强度的大小为B，方向与导轨平面的夹角为α，金属棒的质量为m，放在导轨上且与导轨垂直，电源电动势为E，定值电阻为R，其余部分电阻不计。则当开关S合上时，求：⑴棒ab受的安培力的大小和方向；
⑵棒的加速度大小

2、如图所示，放在平行光滑导轨上的导体棒ab质量为m，长为L，导体所在平行面与水平面成30°，导体棒与导轨垂直，空间有竖直向上的匀强磁场，磁感应强度为B，若要使导体棒可维持静止状态。
求：⑴在导体ab中电流的大小和方向；
⑵棒对导轨的压力大小

4、安培秤如图所示，它的一臂下面挂有一个矩形线圈，线圈共有N匝，它的下部悬在均匀磁场B内，下边一段长为L，它与B垂直。当线圈的导线中通有电流I时，调节砝码使两臂达到平衡；然后使电流反向，这时需要在一臂上加质量为m的砝码，才能使两臂再达到平衡。求磁感应强度B的大小。

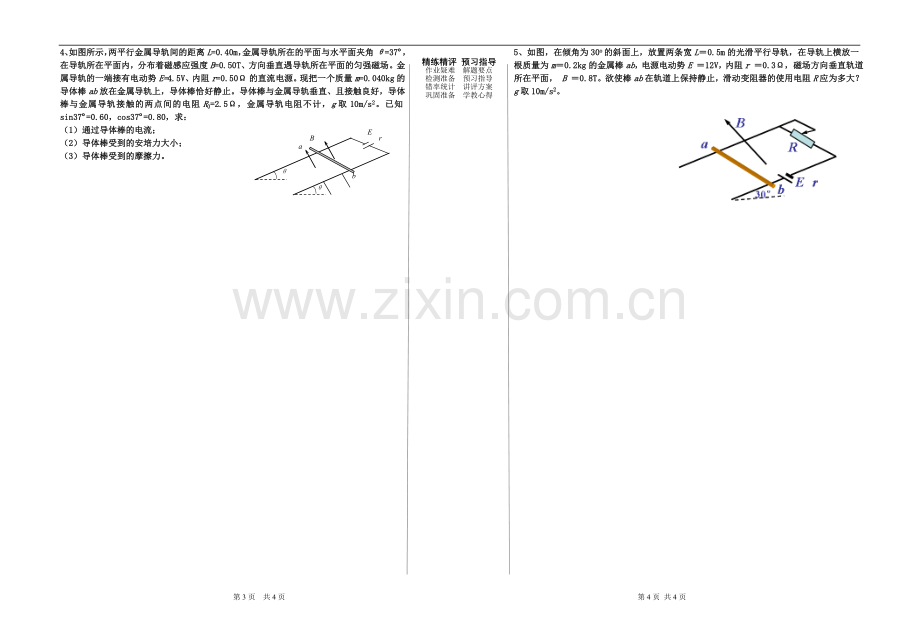

4、如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直遇导轨所在平面的匀强磁场。金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源。现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止。导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R0=2.5Ω，金属导轨电阻不计，g取10m/s2。已知sin37º=0.60，cos37º=0.80，求：

θ

θ
a
b
E
r
B
（1）通过导体棒的电流；
（2）导体棒受到的安培力大小；
（3）导体棒受到的摩擦力。

5、如图，在倾角为30o的斜面上，放置两条宽L＝0.5m的光滑平行导轨，在导轨上横放一根质量为m＝0.2kg的金属棒ab，电源电动势E ＝12V，内阻r ＝0.3Ω，磁场方向垂直轨道所在平面， B ＝0.8T。欲使棒ab在轨道上保持静止，滑动变阻器的使用电阻R应为多大？g取10m/s2。
