上海城二期C区裙房屋面防水施工方案5.3b.doc

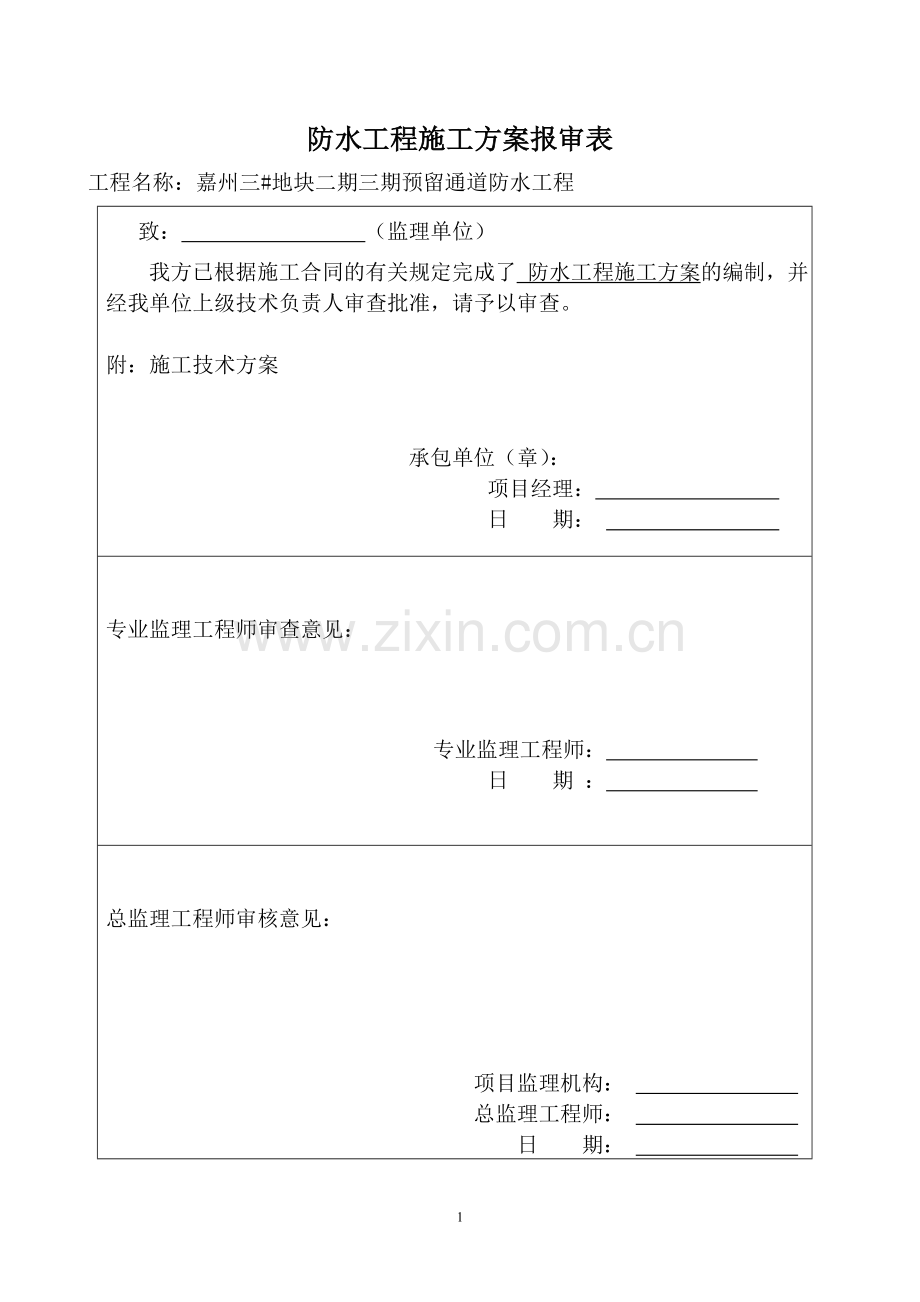

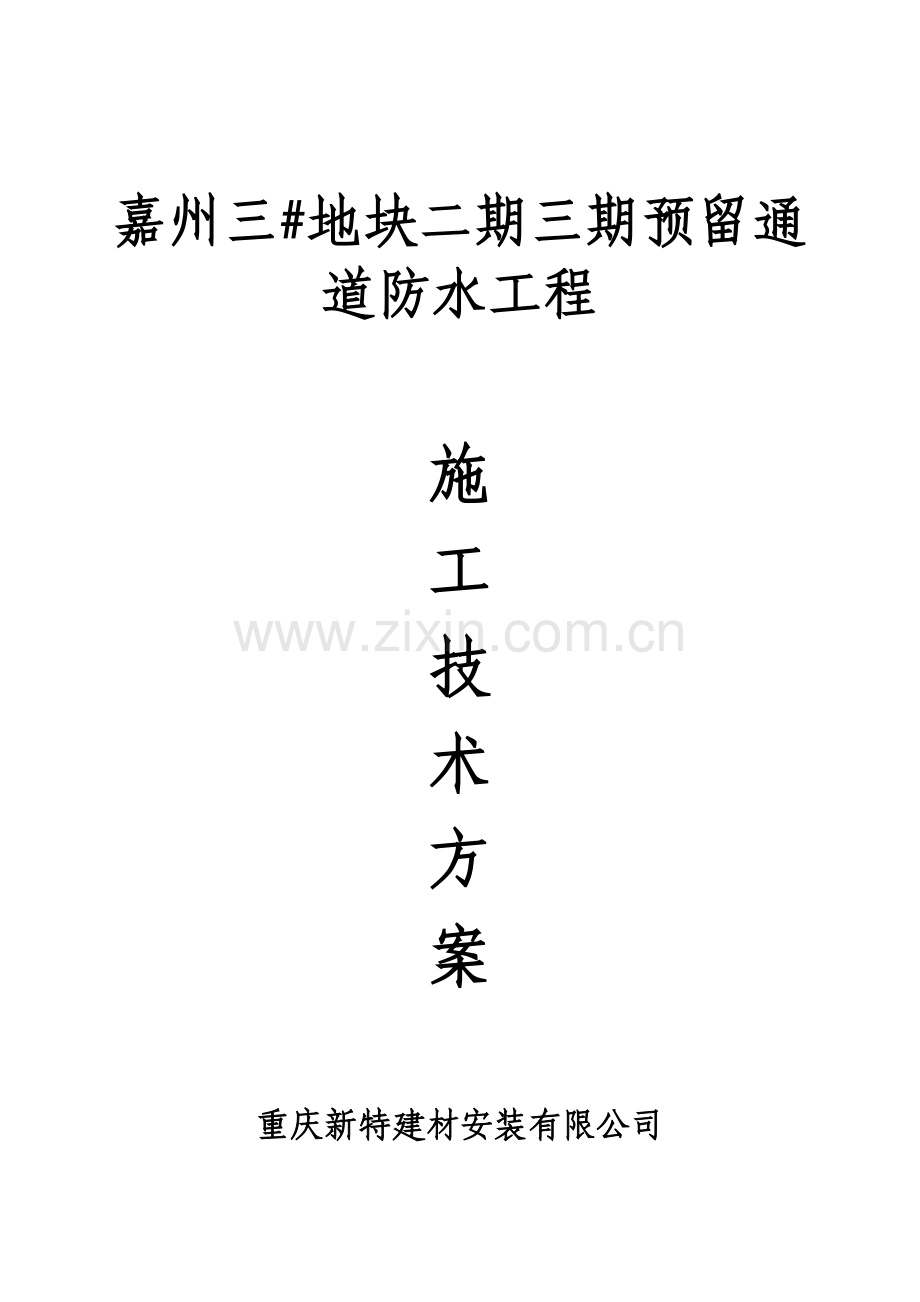

嘉州三#地块二期三期预留通道防水工程施工技术方案重庆新特建材安装有限公司防水工程施工方案报审表工程名称：嘉州三#地块二期三期预留通道防水工程 致： （监理单位）我方已根据施工合同的有关规定完成了 防水工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工技术方案承包单位（章）： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期 ： 总监理工程师审核意见：项目监理机构： 总监理工程师： 日 期： 防水工程施工方案报审表工程名称：嘉州三#地块二期三期预留通道防水工程 致： （建设单位）我方已根据施工合同的有关规定完成了防水工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工技术方案承包单位（章）： 编 制 人： 审 批 人： 日 期： 专业工程师审查意见： 专业工程师： 日 期 ： 技术负责人审核意见：项目建设单位： 日 期： 一、工程概况该工程位于红锦大道嘉州三#地块二期三期内，是为中渝公司3地块。二、原因说明该工程属于重庆市重点工程，防水保温是该工程的重中之重，因此，我公司对该项目技术加强，管理加强，为本工程力争获得鲁班奖。三、施工人员组织管理为了保证质量和在规定的时间内完成防水施工任务，公司决定由经理亲临现场挂帅同时配备现场管理人员一名，技术工人数名。首先对施工人员进行安全教育。由于该工程施工技术要求较高，施工工序繁琐，故在施工过程中，应严格听从现场管理人员的统一指挥和安排。项目经理（王明贵）技术负责人（王明国）质量（靳元银）材料（冉琼华）内业（余 松）安全文明施工（冯德芳）施工员（于小洪）四、原材料组织该工程根据图纸设计方案要求做一级防水，采用SBS卷材和聚氨酯和SBS卷材以及河沙、水泥、石子、钢筋、木料、木板。1、特点：A、可在潮湿或干燥的基面上直接施工。B、涂层强度大、弹性好、耐水、耐久性优异。C、无毒无味环保产品。D、施工简便、固化快、工期短。E、具有橡胶的柔韧和良好的粘接性。F、与混凝土具有良好的粘接性，可弥合混凝土裂缝，防止混凝土碳化。G、具有优异的防腐性。H、优异的防腐性能和防碳化作用可延长建筑物的使用寿命。2、施工前对基层的要求：清除基层表面浮灰、油污或疏松等杂质、基面要求必须牢固、平整、光滑、无明水，墙根部位应做成弧形、凹凸不平或有裂缝的基面先找平后再施工。五、施工方法：（一）渗透型水泥基水泥基防水涂料是由复合乳液及复合粉料（水泥）组织的弹性防水涂料具有防水、防潮、防渗漏、粘结力强、耐高底温、耐腐蚀、耐候性好等特点，可广泛用于屋面防水、地下室、外墙、卫生间及隧道、桥梁、水池、粮库等。2、特点：A、可在潮湿或干燥的基面上直接施工。B、涂层强度大、弹性好、耐水、耐久性优异。C、无毒无味环保产品。D、施工简便、固化快、工期短。E、具有橡胶的柔韧和良好的粘接性。F、与混凝土具有良好的粘接性，可弥合混凝土裂缝，防止混凝土碳化。G、具有优异的防腐性。H、优异的防腐性能和防碳化作用可延长建筑物的使用寿命。3、施工前对基层的要求：清除基层表面浮灰、油污或疏松等杂质、基面要求必须牢固、平整、光滑、无明水，墙根部位应做成弧形、凹凸不平或有裂缝的基面先找平后再施工。（二）、聚氨脂涂料施工工艺：1、施工前准备：1）、油漆涮、小抹子、橡胶刮子、油灰刀、拖布剪刀或美工刀、盛料小桶、搅拌器、扫帚等。2）、材料必须符合JC/T894-2001规范要求，出示材料检验报告、产品合格证接受甲方和监理的验收，同时现场抽样送检测部门复检检测合格后乙方方可施工。2、根据产品使用说明书要求进行配制材料。3、一般采用2-3次涂涮，配比按甲料：乙料=1：2，在斜面或立面为了防止流淌应增加配合比浓度。4、涂料涂刷前，甲料和乙料要充分混合均匀，先按比例称量的甲料倒入搅拌桶中，用手持提式搅拌器不断搅拌再徐徐加入乙料，至少搅拌5分钟至混合均匀一致。5、由于气温较低乙料容易变稠，应加入专用稀释剂进行稀释。6、先将阴角、阳角、不同材质结合部位等做加强处理。7、第一次涮层表干（表干时间约4-8小时）后可涂涮第二层，第二涂刷层干后刷第三层，依次类推达到规定之要求。8、检验方法：防水施工完毕，施工人员作最后一次认真检查发现问题及时解决，在确认合格后方请示现场负责人，在得到认可后进入全面关水试验，关水24小时以上无渗透即可排水报请相关单位验收。（三）保温施工工艺2.1施工条件 2.1.1施工现场应做到通水、通电、并保持工作环境的清洁。 2.1.2内墙和内门窗口施工及验收完毕，内抹灰、混凝土或水泥砂浆地坪应在内保温体系施工之前完成，并达到干燥硬化的要求。 2.1.3操作地点环境温度和基层墙体表面温度均不得低于5，风力不大于5级。冬期施工时，应采取适当的保护措施。2.1.4水平设置的盖板（如窗台板、女儿墙压顶），必须在内保温体系施工之前安装完毕。内墙设置的通风口的护拦，固定管道、空调等用的支架也应预先安装完毕。2.1.5为保证施工质量，施工面应避免阳光直射。必要时，应在脚手架上搭设防晒布，遮挡施工墙面。2.1.6雨天施工时应采取有效措施，防止雨水冲刷墙面。2.1.7墙体内保温系统在施工过程中所采取的保护措施，应等泛水、密封膏等永久性保护按设计要求施工完毕后，方可拆除。2.1.8应避免在内墙面上固定脚手架。2.1.9所有水平方向的构件（如窗台板、女儿墙压顶、固定内墙面构件用的支架等）都需预留内保温体系所需的施工厚度，并做相应的滴水槽线和防锈处理。2.2施工工具抹子、木搓板、阴阳角抹子、专用锯齿抹子、2米靠尺、电动搅拌器、刷子、刀、托板、拉线、卷尺、冲击钻、剪刀、毛刷、砂纸。2.3施工程序基层墙体处理粘贴聚苯板弹线材料准备工具准备配粘结砂浆特殊部位处理配抹面砂浆聚苯板打磨找平清理嵌缝涂抹面砂浆 铺设网格布涂抹面砂浆找平修补验收2.4施工要点2.4.1基层墙体处理1)基层墙体必须清理干净，使墙表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其它妨碍粘接的材料，并剔除超出墙面4mm的凸出物，使之清洁平整，必要时用水冲洗墙面。经冲洗的墙面必须晾干后，方可进行下道工序的施工。2)应清除基层墙体中松动或风化的部分，并用水泥砂浆填实后找平。3)基层墙体的平整度不合符要求时，可采用1：3水泥砂浆找平，表面平整度要求见（GBJ301-88）。4)对现有建筑进行保温改造时，应将原有内墙饰面层彻底清除，露出基层墙体表面，并按上述方法进行处理，使其达到要求后，再进行下道工序的施工。2.4.2材料的准备1)粘接砂浆的配制：按粘接砂浆与水的比例等于4：1.5的比例进行配制。（备注：根据当地气候、湿度进行适当的调整，严禁加沙、水泥）。2)聚苯板的切割：应尽量使用标准尺寸的聚苯板，需使用非标准尺寸的聚苯板时，应采用电热丝进行切割加工。3)网格布的准备：应根据工作面的要求剪裁网格布，标准网格布应留出搭接长度。4)抹面砂浆的配制和要求：按RS-MM抹面砂浆与水的比例等于4:1.5的比例进行配制（备注：根据当地气候、湿度进行适当的调整，严禁加沙、水泥），配料在2小时内用完。2.4.3聚苯板的粘贴1)根据图纸要求，首先沿着内墙散水标高弹好散水水平线；需设置系统变形缝处，则应在墙面弹出变形缝线及变形缝宽度线。2)聚苯板的粘贴可采用以下两种方法：方法：条粘法在整个聚苯板的背面涂满粘接砂浆，然后用专用的锯齿抹子拖刮一次，并刮除锯齿间多余的粘接砂浆。3)聚苯板抹完粘接砂浆后，应立即将板平贴在基层墙体上滑动就位。粘贴时应轻揉、均匀挤压。为了保证板面的平整度，应随时用一根长度不小于2.0m的靠尺进行压平操作。4)聚苯板应自下而上沿水平方向横向铺贴，每排聚苯板板应错缝1/2板长。5)聚苯板粘牢后，随时用专用的搓抹子将板边的不平之处搓平，尽量减少板与板之间的高差接缝，当板缝间隙大于2mm时，应用聚苯板条填实后磨平。6)在墙角处，聚苯板应垂直交错连接，保证拐角处板材安装的垂直度。7)聚苯板表面不平整处应用专用打磨抹子磨平，然后将整个墙面打磨一遍，打磨时散落的聚苯屑应随时用刷子、扫把清理干净。8)粘贴聚苯板时应注意以下事项：a、操作应迅速，在聚苯板安装就位之前，粘接砂浆不得有结皮；b、聚苯板的接缝应紧密，且平齐；仅在聚苯板需翻包网格布时，才可以在聚苯板的侧面涂抹粘接砂浆，其它情况下均不得在聚苯板侧面涂抹粘接砂浆，或挤入粘接砂浆；c、门窗洞口角部的聚苯板，应采用整块聚苯板裁出洞口，不得拼接；d、打磨墙面的动作应是轻柔的圆周运动，不得沿着与聚苯板接缝平行的方向打磨；e、苯板粘贴施工完毕后，至少需间隔24小时，才能进行打磨，以防止聚苯板移位，减弱板材与基层墙体的粘接。2.4.4安装固定件待聚苯板粘贴24小时后，按设计要求的位置用冲击钻钻孔并安装塑料膨胀锚栓。2.4.5网格布的铺设1）涂抹抹面砂浆前，应先检查聚苯板是否干燥，表面是否平整，并去除板面的有害物质、杂质或表面变质部分。2）网格布的铺设： 用不锈钢抹子，在聚苯板表面均匀涂抹一层抹面浆，厚度约为1-2mm，满铺网格布，粘贴网格布，再抹一层抹面浆，达到设计厚度4。 3）应自上而下铺设网格布。4）当遇到门窗洞口时，应在洞口四角内用预先剪好的加强网格布铺贴。5）铺设网格布时应注意以下事项：a、网格布间应相互搭接至少横向100mm，竖向搭接100。 b、；全部抹面砂浆和网格布铺设完毕后，至少养护24小时，方可进行下一道工序的施工，在寒冷和潮湿的气候条件下，还应适当延长养护时间；c、保护已完工的部分，免受雨水的浸泡和冲刷。2.4.6饰面层的施工3 质量验收3.1聚苯板、耐碱玻纤网格布的规格和各项技术指标，粘结剂和抹面砂浆的使用要求，必须符合本规程及相关标准的要求；检验方法：检查出厂合格证；3.2聚苯板必须与基层面粘贴牢固，无松动和虚粘现象。检查数量：按楼层每20米长抽查一处（每处延长3米），但每层不少于3处；检验方法：观察和用手推拉检查。3.3粘结剂与聚苯板必须粘结紧密，无脱层、空鼓，面层无爆灰和裂缝。检查数量：同3.2检查方法：用小锤轻击和观察检查。3.4每块聚苯板与基层面的总粘接面积不得小于40%。检查数量：按搂层每20m长抽查一处，但不少于3处，每处检查不少于2块。检验方法：观察和用手推拉检查。35缝应错开（含阴阳角）检查数量：同3.2检验方法：观察。3.6门、窗角处应用聚苯板整块粘贴。检查数量：每层不少于3处，且每面墙不少于10处。检验方法：观察。3.7塑料锚栓固定件胀塞部分进入结构墙体且不小于25mm检查数量：同3.2，每处不少于4套。检验方法：观察及尺量检查。3.8聚苯板板缝不抹粘结剂。检查数量：同3.2检验方法：观察检查。3.9网格布的铺设，压贴密实，不能有空鼓、皱折、翘曲、内露等现象。检查数量:同3.2.检验方法：观察及尺量检查。3.10聚苯板安装的允许偏差应符合表3.10.1的规定。表3.10.1聚苯板安装允许偏差及检查方法次数项目允许偏差检查方法1表面平整4用2m靠尺和楔形塞尺检查2垂直度每层4用2m托线板检查全高H/1000且不大于20用经纬仪或吊线和尺量检查3阴阳角垂直度4用2m托线板检查4阴、阳角方正度4用200mm方尺和楔形塞尺检查5接缝高差1用直尺和楔形塞尺检查（四）、玻璃棉聚苯板施工工艺（同上）（五）、SBS自粘卷材防水的技术要求及主要施工技术措施1、技术要求及指标：一级防水要求，厚度4mm。2、主要施工技术措施1）、施工前的准备（1）材料准备SBS防水卷材技术指标应符合有关要求，外观质量如下：a、成品卷材应卷紧卷齐，（卷筒两端卷材直径差不得超过50。）b、成品卷材在环境温度-10-+45时应易于展开，不得粘连或产生裂纹。c、胎体与涂盖层应粘结牢固，冷粘卷材胎体应位于卷材上部1/3处。d、卷材表面不允许有裂纹、孔洞、折皱等缺陷。e、橡胶改性沥青涂料或胶粘剂（由广方配套）作为基层处理剂。(2）工具其他工具有大铲、开刀、扫帚、滚刷、料桶、盒尺、弹线、剪刀等。（3）消防准备a、施工现场进行冷粘防水施工时，不得有焊接等其他明火作业。b、施工现场应有粉末灭器或砂袋。清理基层涂刷基层处理剂铺贴卷材附加层冷粘铺贴大面积防水卷材使用同材粘胶剂边口处理蓄水试验保护层施工质量验收。2）、操作要点基层表面应符合下列要求：a、基层表面应平整无松动现象；b、基层表面应平整；c、基层表面应清洁干净；铺贴卷材前，先将基层表面的砂浆疙瘩、尘土、杂物等彻底清扫干净，宜使基层干燥，然后均匀涂布冷底子油，应满涂基层待干燥4小时以上，方可铺贴卷材防水层。铺贴卷材附加层：基层处理剂干燥后，按设计要求在构造节点及所有转角部位均应铺贴附加层。冷粘铺贴大面积防水卷材：将卷材定位后，重新卷好。卷材长边搭接长度应以80mm为宜，短边搭接长度应以100为宜。SBS卷材应作至图纸标高内，收头处应作密封处理。冷粘封边：把卷材搭接缝处用抹子挑开，用同材粘贴剂搭接好。蓄水试验：防水层完工后按要求做蓄水试验，不渗漏为合格。保护层施工：在卷材防水层表面边涂橡胶改性沥青，胶粘剂，边撒清净的干砂（最好先过筛，将砂中的粉及杂物除去），要撤布均匀。用压辊滚压使其粘结牢固。待保护层干透、粘牢后，可将末粘结的砂扫掉。3）、施工、安全注意事项（1）冷粘卷材防水施工可在-1039的温度施工，不受季节限制。雨天（影响工作面）、大风天不得施工。（2）基层应干燥，基层稍潮应用火焰喷枪烘烤干燥后才能施工。（3）施工中必须遵照国务院颁发的建筑安装工程安全技术规程以及其他有关安全防火的专门规定。检验方法：防水施工完毕，施工人员作最后一次认真检查，发现问题及时解决，在确认为合格后，方请示现场负责人，在得到认可后进行全面关水试验。关水48小时无渗漏，即可排水交建筑单位验收。4）、保修与管理防水工程在关水试验合格后交付使用，我公司按国家相关规范要求承诺保修。在这期间我公司采用“早知道、早预防”的原则，对防水定期进行检查，特别是在大雨过后，督促使用单位清扫，疏通落水口排放积水，如发现渗漏及时修补堵漏，如使用单位先发现渗漏，随时通知我公司，我公司在接到通知后4个小时内派技术员赶到现场，查清漏点漏因，如属于人为损害，协商处理，不属上述原因，无条件补漏，直到用户满意为止。（六）、混凝土垫层施工工艺1.施工准备2.材料及主要机具：1）水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。2）砂：中砂或粗砂，含泥量不大于5%。3）石子：卵石或碎石，粒径为0.53.2mm，含泥量不大于2%。4）混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷。3 操作工艺1）工艺流程：基层处理找标高、弹水平控制线混凝土搅拌铺设混凝土振捣找平养护基层处理：把粘结在混凝土基层上的浮浆、松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。混凝土搅拌：根据配合比（其强度等级C20），核对后台原材料，检查磅秤的精确性，作好搅拌前的一切准备工作。后台操作人员认真按混凝土的配合比投料，每盘投料顺序为石子水泥砂水。应严格控制用水量，搅拌要均匀，搅拌时间不少于90s。铺设混凝土：混凝土垫层厚度设计为100mm。为了控制垫层的平整度，地面可在填土中打入小木桩（30mm 30mm200mm），拉水平标高线在木桩上做垫层上平的标记（间距2m左右）。铺设混凝土前先在基层上洒水湿润，刷一层素水泥浆（水次比为0.40.5），然后从一端开始铺设，由室内向外退着操作。振捣：用铁锹铺混凝土，厚度略高于找平堆，随即用平板振捣器振捣。厚度超过20cm时，应采用插入式振捣器，其移动距离不大于作用半径的1.5倍，做到不漏振，确保混凝土密实。找平：混凝土振捣密实后，以墙上水平标高线及找平堆为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。有坡度要求的地面，应按设计要求的坡度做。养护：已浇筑完的混土垫层，应在12h左右覆盖和浇水，一般养护不得少于7d。4 质量标准1）保证项目（1）混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关的规定。（2）混凝土的配合比、原材料计量、搅拌、养护必须符合施工规范的规定。（3）评定混凝土强度的试块，必须按混凝土强度检验评定标准（GBJ10787）的规定取样、制作、养护和试验，其强度必须符合施工规范的规定。5 成品保护1）在已浇筑的垫层混凝土强度达到1.2MPa以后，才可允许人员在其上走动和进行其它工序。2）在施工操作过程中，注意铺设混凝土时要保护好电气等设备暗管。3）混凝土垫层浇筑完满足养护时间后，可继续进行面层施工，如继续施工时，应对垫层加以覆盖保护，并避免在垫层上搅拌砂浆。存放油漆桶等物以免污染垫层，影响面层与垫层的粘结力，而造成面层空鼓。6 应注意的质量问题1）混凝土不密实：主要由于漏振和振捣不密实，或配合比不准及操作不当而造成。基底末洒水太干燥和垫层过薄，也会造成不密实。2）表面不平、标高不准：操作时未认真找平。铺混凝土时必须根据所拉水平线掌握混凝土的铺设厚度，振捣后再次拉水平线检查平整度，去高填平后，用木刮杠以水平堆（或小木桩）为标准进行刮平。六、质量保证措施加强质量体系的建设，使之能有效地正常运转。项目经理部设质检员，负责项目的质量管理工作；施工队设兼职质检员负责全队的质量检测工作，从上到下形成了一个质量管理体系。对质量管理人员我司将对他们进行定期培训和考核，做到持证上岗。施工队长是队组里质量管理工作的第一责任者，对施工队组质量负有全部责任，必须经常会同队组质检员，带班师傅，组成检查小组对全队施工的工程质量进行全过程的和全数的、反复的检测及进行技术指导，做到从严要求，项目质量计划要求达到优良的分部分项工程凡自检质量达不到优良标准的要及时进行返工修整，直至达到优良标准。分部分项工程进行全数的、细致的复检，核实施工队组自检情况，以确保工程质量标准。 严格工序管理 ：对于每道工序施工，都要进行技术交底工作，坚持“自检”、“专检”、“交接检”三检制度，坚持上道工序施工质量达不优良标准，下道工序不得施工的原则，凡是在交接程序上出现了质量通病，项目经理必须对交接人员进行追查，项目经理不追查责任的，分公司立即追查项目经理的责任。 明确责任，提高管理、操作人员素质：为了提高项目管理的整体水平，不断提高施工人员的素质，使质量落实到实处，我们拟采取如下措施： 七、安全文明施工1、认真贯彻执行建设部建设工程施工现场管理规定及“建设单位负责，施工单位实施，地方政府监督”的文明施工原则；由建设单位项目管理组牵头，建立三方共同参与的文明施工管理小组，负责日常管理协调工作。认真做好施工区域内的文明施工。工程开工前与建设单位签订文明施工责任协议书，明确在文明施工和文明施工管理中的各自职责。2、在工程管理和工程建设中必须坚持社会效益第一，经济效益和社会效益相一致，“方便人民生活，有利于发展生产、保护生态环境”的原则，坚持便民、利民、为民服务的宗旨,搞好工程建设中的文明施工。本单位各级领导从抓文明施工着手，制定文明施工管理措施，提高施工人员职业道德和文明施工意识；严格履行合同，遵守承诺，树立良好的信誉。3、推行现代管理方法，科学组织施工，做好施工现场的各项管理工作。按基本建设程序办事，服从建设单位领导，主动配合监理工程师的工作；按工艺标准施工，做到标准化作业，项目主管工程师制定补充标准和企业内控标准，使工程质量真正做到内实外美。 4、工场地统一规划布置，严格按施工总平面布置图设置各项临时设施，大宗材料、成品、半成品和机具设备的堆放，严格禁止侵占道路及安全防护设施。施工材料堆放整齐，各种不同类型物资材料按照ISO9002标准正确标识，场区内管线布置整齐、清洁。5、挖孔桩施工：施工管理人员应向施工操作人员仔细交待现场地质情况和地下水纹情况，提出可能出现的问题和应急处理措施。井下作业人员应注意观察孔壁变化情况，如发现塌落或护壁裂纹等情况应及时汇报并采取支撑措施，排除险情后方可继续施工。6、施工中抽水、照明、通风等所有配电器设备应做到一机一闸一漏电保护器，供电线路要用五芯橡皮线，电线要架空，不得拖拽在地上，并经常检查电器和漏电保护器是否完好。7、施工现场平面布置合理，各类材料、设备、预制构件等（包括土方）做到有序堆放，不侵占车行道、人行道。施工中要加强对各种地下管线的保护。加强施工现场管理工作，做到工完料净场地清。8、创建良好环境，在工地现场和生活区设置足够的临时卫生设施，每天清扫处理。21
