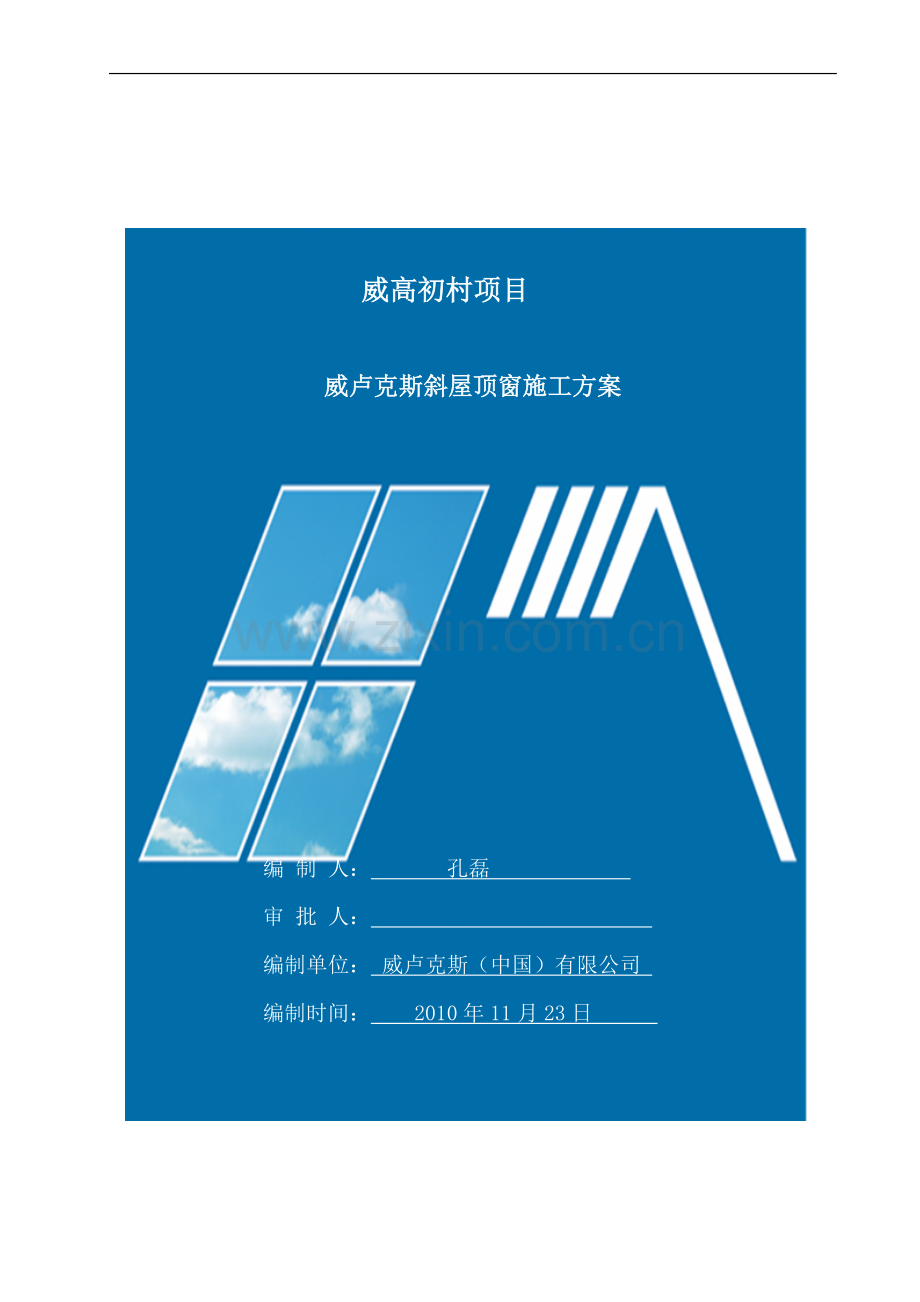

威卢克斯窗施工方案.doc

威高初村项目

威卢克斯斜屋顶窗施工方案

编 制 人： 孔磊
审 批 人：
编制单位： 威卢克斯（中国）有限公司
编制时间： 2010年11月23日

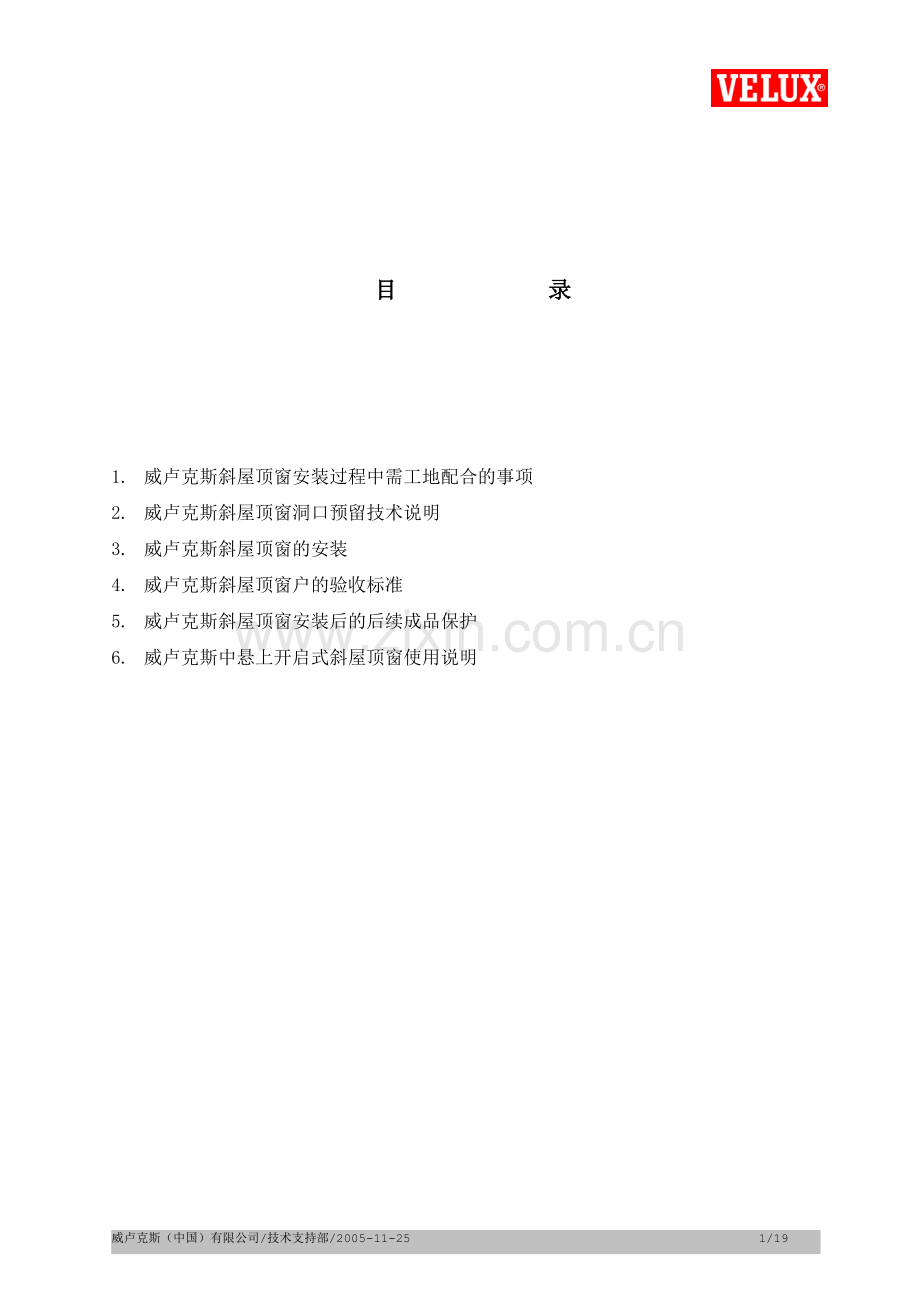

目 录

1. 威卢克斯斜屋顶窗安装过程中需工地配合的事项
2. 威卢克斯斜屋顶窗洞口预留技术说明
3. 威卢克斯斜屋顶窗的安装
4. 威卢克斯斜屋顶窗户的验收标准
5. 威卢克斯斜屋顶窗安装后的后续成品保护
6. 威卢克斯中悬上开启式斜屋顶窗使用说明

1. 威卢克斯斜屋顶窗安装过程中需工地配合的事项：

为了保证威卢克斯斜屋顶窗在威高初村项目施工过程中的顺利安装，确保贵项目的工程进展计划。威卢克斯斜屋顶窗在安装前和安装中需要威高初村项目为威卢克斯斜屋顶窗的安装提供以下简单配合工作：
l 施工用电：
n 威卢克斯斜屋顶窗的安装需要使用220伏电源以满足窗框的固定要求。安装人员将在每栋楼下的电源箱中临时接用电源，我公司将按照工地常规施工用电的要求安全用电。
l 用火：
n 威卢克斯斜屋顶窗的安装过程中需要使用汽油喷灯进行窗框周围SBS防水层的施工。
l 安全防护：
n 安全施工对贵项目施工及安装人员都是致关重要的。所以，在威卢克斯斜屋顶窗的施工过程中需要屋面具备相关的必要安全防护措施。
l 威卢克斯斜屋顶窗在到货后，需要临时在工地的室内存放：
n 集中存放
选择工地栋号的一层或其他楼层，（建议不使用地下室或露天存放，以避免受潮或下雨后窗户木材损坏的可能性。）如果安装工期较长，数量较大或工地开放性较强，则需要有临时门锁，以防止产品丢失。

n 分散存放
在威卢克斯斜屋顶窗卸货后，直接运输到需安装威卢克斯斜屋顶窗的顶层房间内。（不建议在顶层露台或开放屋顶平台上贮存，以免雨水的侵蚀。）
此方案适合于工期短和数量小的楼号。
n 请贵项目积极配合威卢克斯斜屋顶窗在到货后的卸车及场内运输，提供畅通通道和工地外提升梯或吊车以保证产品及时、迅速地运输到位，保证施工进度。
l 施工基准线：
n 为了保证威卢克斯斜屋顶窗的安装位置符合图纸设计要求，威卢克斯斜屋顶窗的安装将依据工地提供的安装基准线为标准进行安装。请贵项目提前在威卢克斯斜屋顶窗安装前提供准确的水平基准线。

2．威卢克斯斜屋顶窗洞口预留技术说明

1) 斜屋顶窗洞口预留基本要求
- 屋面坡度: 15度～90度.
- 洞口尺寸及类型:　是单窗还是组合窗，洞口宽度及长宽应与设计尺寸匹配.单窗洞口尺寸应比实际窗户的净尺寸大20mm。洞口净尺寸：宽*长800*1000,800*1200
- 洞口高度: 上下洞口高度合理, 适合操作及将来的使用需求。
- 窗套形状: 上口平行于地面,下口垂直于地面。
- 反梁的高度及尺寸: 预留反梁应具备相应强度,高度、尺寸应符合安装需求。
- 洞口周边的情况: 洞口周围500mm范围内不应有其它构造物,（烟道通气孔阴沟等）影响窗户的安装及使用。
- 洞口状况与瓦的距离: 洞口外表面应干燥,干净,平整,防水层暴露做基层处理,屋面瓦的施工预留应适合防水及排水板的施工条件。
- 屋面瓦: 应是具备良好防水性能的屋面瓦。
- 屋面防水: 应是与威卢克斯斜屋顶窗配带防水材料亲和的防水材料。
2) 反梁的要求
- 反梁的高度: 反梁的上表面高度应控制在低于屋面瓦下表面0~50mm的高度,建议最佳高度为低于瓦下表面30-40mm。
- 反梁的宽度：梁宽不小于150mm。
3) 防水层要求
- 防水层暴露宽度：上部 ³ 400mm; 下部 ³ 300mm; 两侧 ³ 300mm
- 如屋面防水材料为SBS或APP类高聚物沥清质防水材材，则防水材料可直接铺至洞口边，斜屋顶窗自带防水材料可直接与之粘接。若屋面防水材料为其它性质防水材料，则安装前，应将屋面防水材料施工至距洞口400mm范围处，待斜屋顶窗自带SBS防水安装完毕后，再将屋面防水材料与SBS进行连接，粘接或连接宽度不小于200mm。
4) 组合窗洞口预留要求
- 洞口中间应预留支撑梁,宽度为100mm,建议采用预埋槽钢,钢梁应腹板朝上,且上表面应与洞口周围砼表面齐平.且低于瓦下表面30~40mm.
如图片所示具备安装条件的斜屋顶窗洞口示意：

3. 威卢克斯斜屋顶窗的安装：

l 威卢克斯斜屋顶窗的安装将严格依据窗户包装内威卢克斯标准安装说明的要求进行安装。（附后安装说明册）
l 以下安装说明为威卢克斯中悬上开启式斜屋顶窗与波型瓦排水板配合安装说明。
安装要点:
@ 窗户安装前混凝土屋面的外表面必须平整、干燥、清洁和经过基层处理剂处理。洞口周围500毫米范围内必须暴露原屋面防水层。
@ 钻孔前混凝土屋面必须拥有足够的强度。钻孔不得太靠近混凝土的洞口边缘(至少大于25毫米)。砂浆找平层强度不够，必须去掉，再重新进行高强度砂浆的施工，或直接把铁角固定在混凝土屋面上。
安装步骤：
第1-2步
在打开包装之前，请检查玻璃是否完好，并确认成品型号正确及产品完好。
注意:
工作场地必须清洁、安全、平整。不要使用刀子划破包装物，这样会损坏木材或铝合金罩板。
打开包装后，将包装物平铺在地上。您将在长配件盒中得到安装说明。在整个安装过程中，这份安装说明发挥着很重要的作用，请务必保存至您彻底完成窗户的安装。必要时请将此安装说明留与最终用户。
请去掉装订在窗框上用来保护玻璃的长条白色聚苯板和透明胶带.拉动手柄打开窗扇。将窗扇翻转160度后，按图示用螺丝刀按下按钮，这样窗扇很容易就可以取下来。此过程操作应扶正窗框及窗扇，以防窗扇的木材和罩板的损伤。
注意:
旋转窗扇时请注意地面清洁平整，以免有杂物损坏窗扇罩板。小心地取下窗扇。
第3步
窗扇手柄朝下放置并且有手柄一侧朝向操作者，地上须垫有软物予以保护。以保证窗扇不会侧滑倒地。
注意:
窗扇将用于后期窗框安装的方正调整。为了使窗户具有良好的气密性，一个窗扇只能用于相应的同一窗框上。请注意一一对应调整。
第4步
请去掉窗框上用于保护窗户的木条和木块。
注意:
请不要拿走窗上框上的小塑料包，此塑料包内的塑料件在窗户全部安装后再予以安装。
第5步
打开窗户包装内长配件盒的中间部位，从中取出另外的小盒子。在这个小盒子中，有固定铁角、一包黑色螺丝、一包金属色螺丝、调整楔片和敲击式尼龙锚栓。
在窗框的侧边有两道沟槽，安装时带红线的沟槽必须与屋面材料的底面齐平。铁角将被固定于窗框纵向长度的六分之一处。
只有S08型斜屋顶窗有6个固定铁角，在这种情况下，其余的两个铁角将安装于窗侧框的中间部位。 参考第10步的虚线部分。
注意:
如果您没有一次做完安装，请注意保存所有的配件及螺丝。
必须使用两个钢螺丝来固定每个铁角。请注意固定螺丝的位置不可穿过窗框室内装修槽。
如果红线高于屋面材料的底面，侧边的排水板就不会被屋面瓦盖住，在这种情况下，排水板就不会正常发挥作用，将存在漏雨的隐患。
解决办法： 即使您已做完了窗框的安装，也要重新调整铁角至正确位置。
如果红线低于屋面材料的底面，侧边的排水板将低于屋面瓦，在这种情况下，窗户将比屋面瓦低。排水板上的海绵将不能正常发挥吸水作用，因而存在漏雨的隐患。
解决办法： 即使您已做完了窗框的安装，也要重新调整铁角至正确位置。
第6步
首先把窗框置于混凝土屋面的反梁上，使洞口各边距窗框的距离保持一致。使用水平尺检查底框的水平，使用冲击钻或电锤，通过铁角的圆孔内在混凝土上钻Ø6毫米的孔，（深度应大于60毫米.）用敲击式尼龙锚栓把窗框下部的铁角固定于反梁上。
每个铁角必须固定两个敲击式尼龙锚栓，并保证至少有一个敲击式尼龙锚栓固定于铁角的圆孔内。为保证在随后的安装中有调整窗户的可能性，应将固定在窗框上部的一个敲击式尼龙锚栓保留10毫米的外露距离。
只有S08型窗户是用6个铁角予以固定的，参考第10步的虚线部分。
注意:
窗户安装前混凝土屋面的外表面必须平整、干燥、清洁和经过基层处理剂处理。洞口周围500毫米范围内必须暴露原屋面防水层。
钻孔前混凝土屋面必须拥有足够的强度。钻孔不得太靠近混凝土的洞口边缘(至少大于25毫米)。
砂浆找平层强度不够，必须去掉，再重新进行高强度砂浆的施工，或直接把铁角固定在混凝土屋面上。
以上几点，对于混凝土屋面上固定窗户的牢固性是非常重要的。
第7步
将窗扇重新装于窗框，用于缝隙校正。
注意：
窗扇必须装在相应的窗框上，不可相互混装，且注意安全。窗扇的旋转铰链必须滑入窗框的铰链内，
第8步
使用窗扇来调整窗框的位置。确保每侧的窗扇与窗框的缝隙上下一致。安装时调整到位是很关键的，因为安装完毕后再无调整的可能性。使窗户处于完全关闭状态。如果右侧的缝隙上面大下面小，则用撬棍在窗框右上侧向内撬窗框，使缝隙从上至下均匀。如果左侧的缝隙上面大下面小，则用撬棍在窗框左上侧向内撬窗框，使缝隙从上至下均匀。
注意：
也有可能发生这种情况：窗框和窗扇间的缝隙左右两侧不一致，这是允许的，但必须保证同侧的上下缝隙是一致的。这是确保窗框是否方正的关键。
如果您未按此步骤进行操作，窗户将存在一些潜在问题：如渗灰、渗水、窗框和窗扇的木材相互摩擦而导致的开启困难等类似问题。如果遇到以上问题，您不得不重新进行窗框方正的调整。
第9步
轻微开启窗扇，可见窗下口在窗框与窗扇框之间的一窄缝，察看窗框底部与窗扇底部之间此细缝隙的距离，如果不等宽，证明窗框扭曲变形。请用随窗提供的黑色楔片来调整以确保窗框底部与窗扇底部间的缝隙均匀。如果左边的缝隙偏大，就把楔片插入右上角的固定铁角下进行调整，直至缝隙均匀。如果右边的缝隙偏大，则将楔片插入左上角的固定铁角下进行调整，直至缝隙均匀。
楔片安装应由上及下插到铁角下，不能横插或倒插。
如果您未按此步骤进行操作，窗户将存在一些潜在问题：如渗灰、操作困难、一个撞锁锁不到位等类似问题。如果遇到以上问题，您不得不重新进行窗框的调整。

第10步
完成第8步、9步后，用敲击式尼龙锚栓固定第6步中未固定的窗框上部铁角。
如果随窗提供了6个铁角，在固定完上部铁角后，就必须固定窗框中间两侧的铁角。防水层在安装SBS防水前，请重复第2步工作，将窗扇卸下。按要求放于安全的地方。

完成以上安装,斜屋顶窗窗框部分安装完毕,下一步将进行防水卷材及排水板的安装.威卢克斯的排水板
排水板装箱中附有4块长条状的SBS防水材料，这些SBS已根据窗户的尺寸切割成型且SBS上已印有必要的数字提示，数字的大小表明实际的安装顺序，同时也提供了一包银白色的大帽钉供SBS与窗框的连接用。排水板包装中没有烤制 SBS的专用工具。
洞口周围的屋面情况必须干净、干燥、平整、做过基层处理剂处理，这一点对于SBS能有效地粘接到混凝土屋面上起着很重要的作用。洞口周围必须留出500毫米的范围暴露屋面原有防水层。
注意:
必须等到混凝土板完全干燥时才能进行施工。请不要在雨雪后或混凝土屋面还潮湿的情况下进行防水施工。
如果屋面结构不干燥，即使您粘接得再好，SBS也将会被蒸汽顶起，从而有漏雨的隐患。
如果屋面不够干净，必须用刷子清扫，不得有灰尘存在。
如果屋面不够平整，必须用高强度的砂浆找平以使其有更好的连接性。
如果屋面具备安装条件，就可以开始进行SBS和排水板的施工。

第1步
如果屋面具备安装条件，就开始进行SBS的施工，首先安装最下部一块SBS(1)。为了使SBS与窗框和屋面更好地粘合，请按预先按照切口的位置折弯SBS。SBS切割点必须与窗框的拐角处吻合，并用两个钉子在距窗框上边缘2cm处将SBS加以固定（固定SBS的参考位置）。
注意:
我们建议相关的施工由有经验的防水人员进行施工处理，钉子的位置必须在拐角处，并钉在窗框高度一半以上。否则，有可能通过钉子发生渗雨现象。SBS带砂粒的那一面必须朝上。
第2步
• 在开始焊接SBS前，汽油喷灯必须预热，焊接的部分只是距窗框5-6cm开始 向外侧延伸至
• 小于150毫米的范围，不能离窗框太近，以免烤坏窗框，焊接过程必须是连续的。
注意:
操作人员在实施此道工续时，必须戴手套。必须征得工地安全小组的同意。焊接SBS的最佳时间是SBS刚开始熔化时，焊接工作必须迅速而彻底。为了与屋面连接得更好，在焊接完SBS后，必须小心地按压且封边。如果您不能很好地完成此项工作，以后将很容易在下部发生渗漏。
第3步
在侧面的长条SBS(2右和2左)的下部各裁下一块5cm宽的小片，把小片按图示虚线折叠，并垫入窗框下部拐角处。
第4步
把侧面的长条SBS(2右和2左)钉在窗框两侧，保证窗框下部拐角处的小片垫好压实。
如果SBS小片未垫入窗框下部拐角处，有渗漏的可能。
第5步
焊接SBS(2右和2左)。具体要求同第12步。
注意：
当焊接铁角周围的SBS时，需加以注意焊接的质量，否则，雨水很容易通过这一区域发生渗漏。
第6步
在顶部SBS(3)的两侧各裁下一块5cm宽的小片。把小片按图示虚线折叠，并垫入窗框上部拐角处。
第7步
把顶部SBS(3)钉在窗框上部，保证窗框上部拐角处的小片垫好压实。
如果SBS小片未垫入窗框上部拐角处，有渗漏的可能。
第8步
焊接SBS(3)。具体要求同第2步。
将窗下框两侧的多余SBS上切出下框的凹槽形状，便于安装排水板。如果SBS上口高于窗框上表面，就用墙纸刀把高出部分割掉。
注意：
雨水很容易从接合部渗入，所以在焊接窗框上部的SBS时应特别注意。最小的有效焊接宽度从边缘向内延伸350毫米。否则此处很容易发生渗漏。根据威卢克斯的经验，这是做好防水的关键步骤。
如果发生渗漏问题，请检查这一步骤，你必须移开这一层上部的所有材料，由此可以看出这一步骤的重要性。
第9步
最后对4块SBS进行封边处理。
第10步
在窗框周围反梁上恢复保温层、顺水条及挂瓦条，准备安装排水板。
第11步
瓦与窗框底部的距离如第4页图示。
在开始安装排水板前，您必须找到排水板和窗户包装中的长配件盒，EDH安装说明首页所示的从小到大的数字(已打印在排水板的后面)表明了排水板的安装顺序。
注意：
安装威卢克斯排水板时必须使用威卢克斯所提供的黑色螺丝和钉子，不允许使用其它的螺丝或钉子来代替。
第12步
按图所示安装窗下框的排水板和1号、2号排水板，使用图示螺丝加以固定。
注意:
窗下框第一批瓦的安装请见第4页详图所示。
第13步
如图所示安装侧面排水板3号，使3号排水板插入1号排水板侧面的沟槽并同时用钉子固定。
注意：
侧面排水板上口至窗框上表面距离为10毫米。
第14步
把侧面罩板(4号)安装在侧框上，5号安装在窗框两侧。顶部罩板6号盖在5号罩板的上面。内部的密封条正好接于罩板上，螺丝孔与4号重叠，5号螺丝孔应与中悬轴上的螺丝孔重叠。请使用图示螺丝分别固定。
第15步
将顶部罩板(7号)压下去，请确认上部的排水槽与顶部罩板之间有良好的搭接并将侧面罩板的小卡片如图所示翻扣。如果7号、6号扣搭不紧密，有渗漏的可能。
第16步
将铅裙用橡皮锤砸出与瓦片相符的波纹，应保证铅裙与瓦尽可能地贴紧。
第17步
恢复窗户两侧的瓦片。将排水板上的海绵裁剪出与瓦片最贴和的形状。详见第7页详图。并保证瓦的侧边到窗框的距离为30-60毫米，以有效地疏导雨水。
第18步
同样，应保证窗户上部的瓦片与排水板间的距离为60-150毫米。必要时在上部排水板铺瓦时安装支瓦条(附在7号排水板上)。如图所示。其作用是保证屋面瓦保持在同一平面上。
第19步
应尽快重新装上窗扇。当窗户关闭时按钮将自动弹开。
注意:
安装时窗扇与窗框分离的时间不能太长，以防止雨水等对木材的侵蚀。
如图片所示为斜屋顶窗安装完成后示意图：

应确保屋面瓦到窗框的正确距离:
上部: 6cm~15cm
左右: 3cm ~6 cm
下部: 6cm~8cm

4. 威卢克斯斜屋顶窗户的验收标准
威卢克斯斜屋顶窗是在威卢克斯国际标准的质量控制系统下，由机械化的生产线组装而成的，它具有优良的水密性和气密性及隔音性能。为了能够确保其产品性能的充分发挥，斜屋顶窗的安装和成品保护也就成为一个直接影响产品质量和性能的重要环节。

产品外观检查项目
检查结果
1
窗扇和窗框木材干净、整洁、无污染，无硬伤。

2
中空玻璃无破损、开裂、划痕。

3
所有铝合金罩板及排水板无弯曲、变形、损坏。

4
排水槽与屋面瓦的间距应符合安装说明的要求，无杂物堵塞，保证排水畅通。

防水工程检查
1
SBS焊接牢固，与屋面防水搭接宽度不小于150mm。

2
窗框四角均做包角处理。

安装项目检查
1
窗框与窗扇间水平缝隙左右均匀，允许偏差不得超过3mm。

2
窗框与窗扇间竖直缝隙上下均匀， 允许偏差不得超过3mm。

3
铝合金排水板应按照斜屋顶窗的安装说明，安装到位，搭接紧密。

4
所有罩板螺丝均使用专配防水螺丝，紧固到位。

操作性能检查
1
操作手柄开关灵活

2
中悬窗窗扇可旋转160°并无噪音，摩擦力适中，润滑正常

3
清洁位置插销孔安装正确，将窗扇旋转160°，可顺利将插销定位。

5．威卢克斯斜屋顶窗安装后的后续成品保护：

- 成品保护的好坏将直接影响到最终住户入住后对房屋整体质量和对威卢克斯斜屋顶窗的印象，所以良好的成品保护将对保护产品和质量起到重要的作用。在此，我公司建议工地采取以下措施：
n 在威卢克斯斜屋顶窗安装结束后，不要将窗扇与窗框分离，以保证木材不会受到雨水的侵蚀，如遇雨雪天气时，应及时关闭窗户。
n 严禁工人通过威卢克斯斜屋顶窗进出屋顶或通过威卢克斯斜屋顶窗传送施工建筑材料，避免造成木框的污染和不必要的损坏。
n 严禁工人在室外侧踩踏排水板和窗户罩板，以免造成由于铝合金部件变形而引起漏水。
n 保护威卢克斯斜屋顶窗内表面和外表面的清洁，尽量避免水泥砂浆、防水材料等对威卢克斯斜屋顶窗表面的污染。必要时可以采用汽油类溶剂性液体及时清洁表面，同时清理威卢克斯斜屋顶窗缝隙间的其他杂物，保证排水畅通。
n 注意威卢克斯斜屋顶窗的玻璃部分，以防止由于玻璃破碎而引起的产品损坏或人员伤害。
n 不要拆卸威卢克斯斜屋顶窗上已安装好的五金件和其他部件。
n 不要在木材表面以外的五金件、橡胶密封条和其它部件上涂刷油漆或其它材料，以防止影响产品性能。

甲方签字：

6．威卢克斯中悬上开启式斜屋顶窗使用说明

!提醒: 请儿童及需成人监护的人员不要操作斜屋顶窗,以防意外
@ 开关斜屋顶窗
旋转控制手柄,将撞锁从锁扣中扭出,即可轻松地打开窗户.
关闭时,将手柄轻转,撞锁可轻松撞入锁盘.
@ 通风位置
打开窗扇,将顶部左端插销插入窗框插销孔内,可使室内有微量通风而窗扇不会被风吹动.
@ 清洁位置
将窗扇旋转160度,将窗扇上的插销插入窗框左下角的插销孔内,您可非常安全方便的擦洗外侧玻璃.
@ 中悬轴的维护
斜屋顶窗中悬轴是窗户的使用中的核心部分，为保证中悬轴的操作灵活，应及时除去中悬轴上的沙子和灰尘,且应每年内对中悬轴加一次润滑油。
@ 清洗空气过滤条
顶部罩板上的蓝色空气过滤条可拆下,用普通清洁剂清除污垢,使过滤条保持正常的空气过滤功能
@ 木框部分的表面维护
木质表面出厂时已做过水基清漆处理,但斜屋顶窗处于长期日晒环境,建议每隔三年应对斜屋顶窗木质部分进行一次表面维护.对于用在高温高湿环境中斜屋顶窗,如厨房、浴室等,应适当增加维护频率.
方法：用细纱纸可磨除去表面清漆，确认表面干净且干燥后，涂刷一遍底漆，待干燥后，再涂刷一遍水基丙烯酸清漆，即可完成对木质部分的维护。进行维护时，注意保护密封条，避免被清漆碰到后，影响密封条寿命。
此方法也可同样运用到木材的清漆被破坏的情况中。
@ 定期清扫排水板
排水板周边积累的树叶或杂物应定期被清除，以保证排水板顺畅的排水。
@ 售后服务
当您需要对您使用的威卢克斯斜屋顶窗进行售后服务或希望得到配套日光防护用品信息时，
首先，请确定产品型号。打开窗扇至水平，在窗扇右侧有一金属铭牌，记录前6位编号。然后，请拔打400 707 6001全国免费服务热线或当地经销商电话，告知您的需求，VELUX客户服务中心将竭诚为您服务。

可居住屋顶间意味着日光，新鲜的空气，以及给居住，工作，休闲以及在斜屋顶下快乐生活的人们的景色。
我们的理想是给所有生活在斜屋顶空间下的人们，带来最佳的生活和工作感受；
让我们的客户将威卢克斯视为建筑材料供应和改善家居工业的最好公司

威卢克斯（中国）有限公司/技术支持部/2005-11-25 17/19
