除铁器技术协议.doc

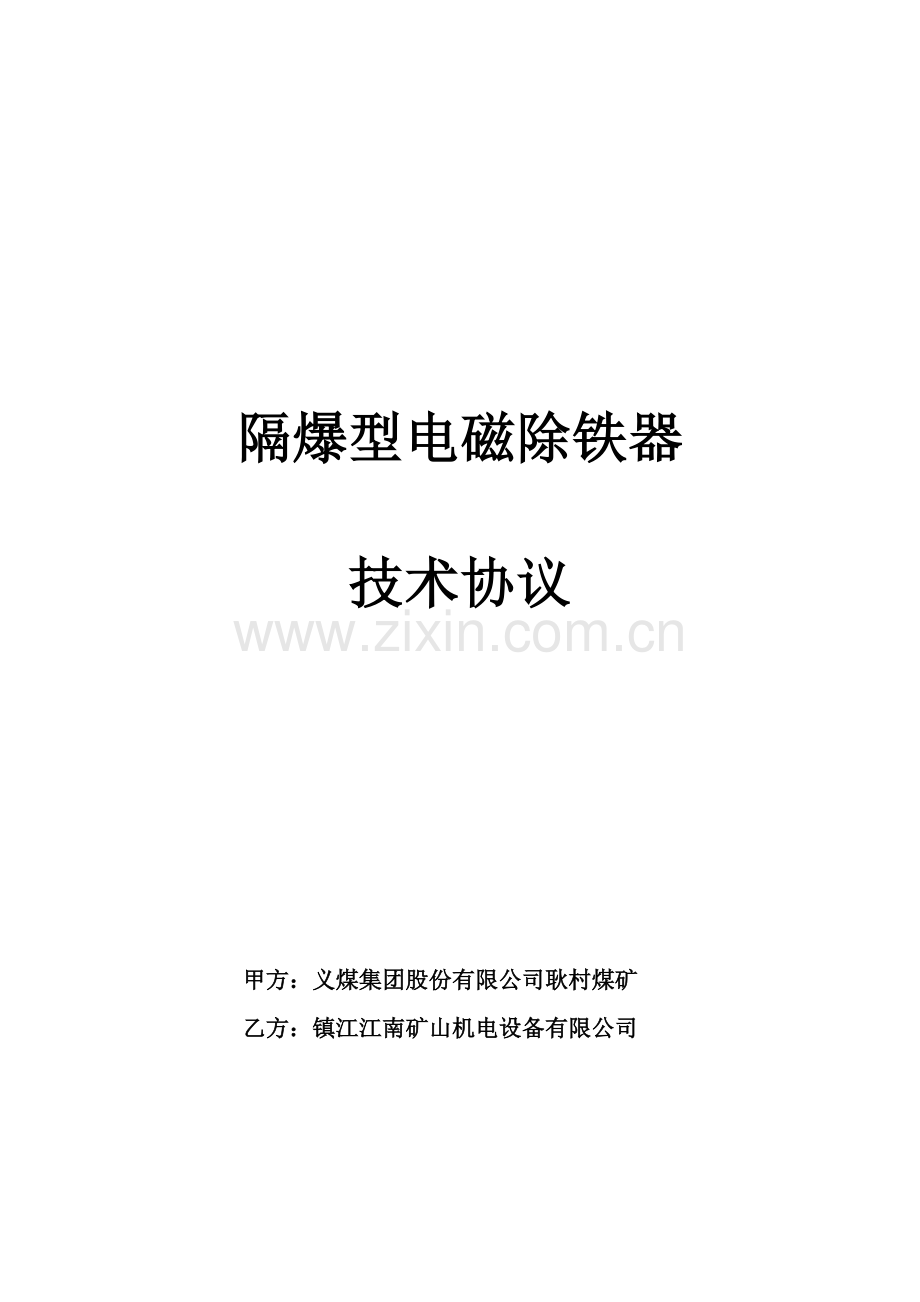

隔爆型电磁除铁器

技术协议

甲方：义煤集团股份有限公司耿村煤矿
乙方：镇江江南矿山机电设备有限公司

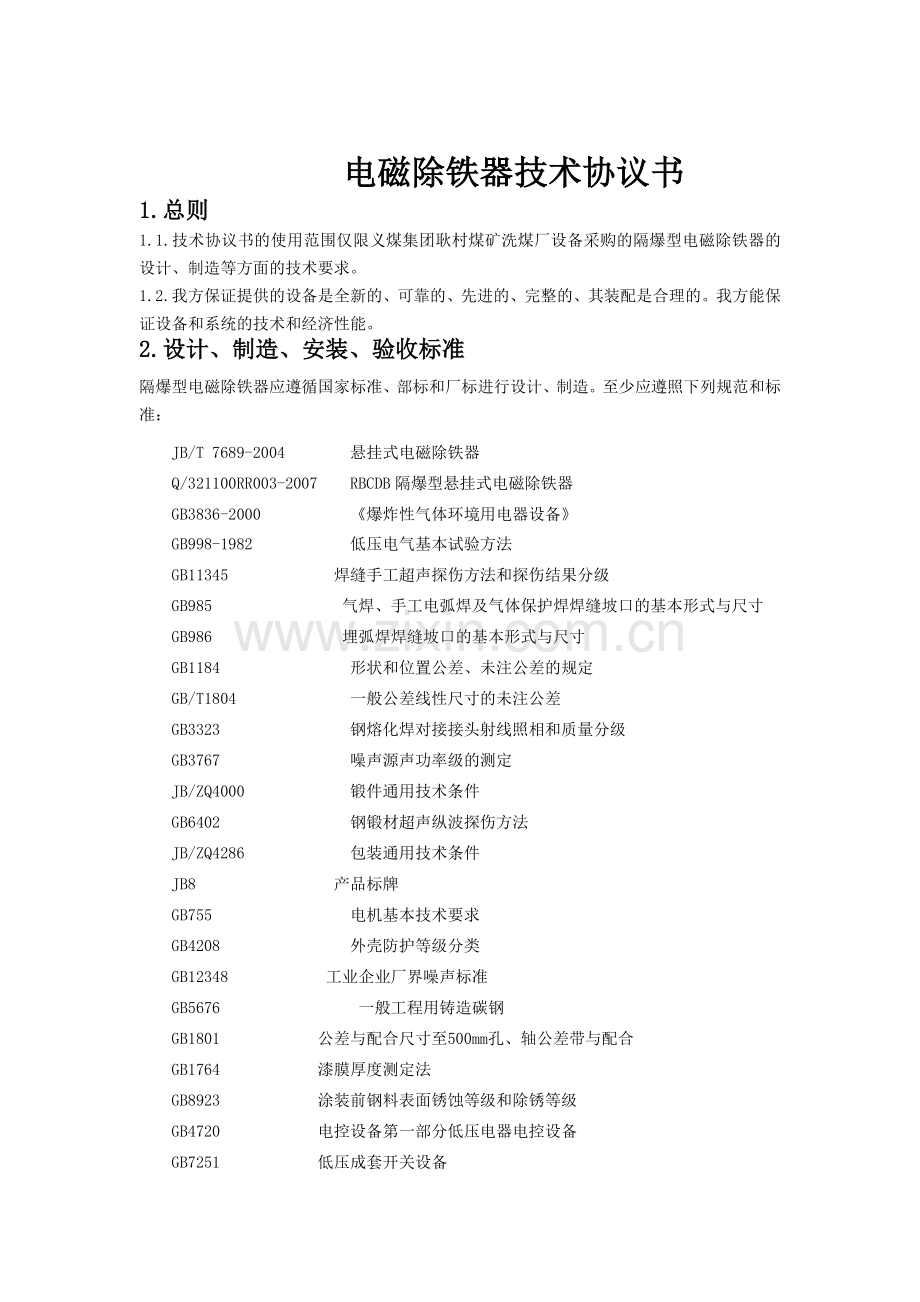

电磁除铁器技术协议书
1.总则
1.1.技术协议书的使用范围仅限义煤集团耿村煤矿洗煤厂设备采购的隔爆型电磁除铁器的设计、制造等方面的技术要求。
1.2.我方保证提供的设备是全新的、可靠的、先进的、完整的、其装配是合理的。我方能保证设备和系统的技术和经济性能。
2.设计、制造、安装、验收标准
隔爆型电磁除铁器应遵循国家标准、部标和厂标进行设计、制造。至少应遵照下列规范和标准：
JB/T 7689-2004 悬挂式电磁除铁器
Q/321100RR003-2007 RBCDB隔爆型悬挂式电磁除铁器
GB3836-2000 《爆炸性气体环境用电器设备》
GB998-1982 低压电气基本试验方法
GB11345 焊缝手工超声探伤方法和探伤结果分级
GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB986 埋弧焊焊缝坡口的基本形式与尺寸
GB1184 形状和位置公差、未注公差的规定
GB/T1804 一般公差线性尺寸的未注公差
GB3323 钢熔化焊对接接头射线照相和质量分级
GB3767 噪声源声功率级的测定
JB/ZQ4000 锻件通用技术条件
GB6402 钢锻材超声纵波探伤方法
JB/ZQ4286 包装通用技术条件
JB8 产品标牌
GB755 电机基本技术要求
GB4208 外壳防护等级分类
GB12348 　 工业企业厂界噪声标准
GB5676 一般工程用铸造碳钢
GB1801 公差与配合尺寸至500mm孔、轴公差带与配合
GB1764 漆膜厚度测定法
GB8923 涂装前钢料表面锈蚀等级和除锈等级
GB4720 电控设备第一部分低压电器电控设备
GB7251 低压成套开关设备
上述标准均应为招标截止日时的最新有效版本。

3.技术规格及要求
1、电磁除铁器
1.1数量：1台
1.2用途：原煤除铁
1.3技术要求
1.3.1型号RBCDB-14、适用带宽B=1400mm
1.3.2磁场强度：150Mt
1.3.3悬挂高度：400mm
配带DX-1.Z-10 电动单轨组合行走装置一套
含配电、励磁控制柜（防爆）通讯接口形式为ProfiBUS
1.3.4冷却方式：自然冷却
1.3.5励磁功率：N≤35KW IP55 U=380V
1.3.6相关资料齐全，提供使用说明书（二份）及易损备件数量及规格
1.3.7负责现场设备安装、调试过程中的技术指导
4.主要性能参数
4.1参数表
设备名称：
隔爆型电磁除铁器(圆盘式)
备注
设备型号：
RBCDB-14

数量：
1台

适用皮带宽度：
1400mm

额定悬挂高度：
400mm

磁感应强度：
≥150 mT

防爆型式
ExdⅠ

卸铁方式
断电卸铁

适用带速:
3.15m/s

励磁功率:
8KW

额定电压:
380V/660V

设备重量：
5100Kg

设备尺寸：
Φ1450*680mm

5 清洁、油漆、包装、运输与储存
5.1 清洁和油漆
组装前要从每个零件内部清除全部加工垃圾，如：金属切削物、填充物等。同时，要清除内外表面的所有杂屑、锈皮、油脂等。所有设备交付时至少应有一层锌基打底漆层和一层覆面涂层，暴露于大气的金属表面需要加涂层和油漆。油漆颜色：除铁器为中海蓝，文字颜色为白色，控制箱为淡灰色73 B03或根据需方要求。油漆应采用国内较先进的漆种，并能适应当地的环境条件。
5.2 包装
5.2.1 设备出厂时，零部件的包装符合JB2647的规定，分类装箱，遵循适于运输、便于安装和查找的原则。
5.2.2 包装箱外壁有明显的文字说明，如：设备名称、用途及运输、储存安全注意事项等。
5.2.3 包装箱内附带下列文件：
装箱单；
产品使用说明书；
产品检验合格证书；
安装指示图。
煤安证、防爆证
5.3 运输
5.3.1 产品要适应于运输要求，符合国家有关规定及标准。
5.3.2 每个设备包装件上要有以下标志：
运输作业标志（包括防潮、防震、放置位置方向、重心位置、绳索固定部位等）发货标志：出厂编号、箱号、发货站（港）、到货站（港）、体积（长×宽×高）、设备名称、毛重（公斤）、发货单位、收货单位。
5.4 储存
电磁除铁器及其配套设备在长期保管中，应放在通风良好的室内或棚下，严禁日晒雨淋，封存期间应定期维护，不使零件锈蚀和损坏。
6.供货范围
6.1设备本体分项清单
序号
名称
型号
单位
数量
生产厂家
备注
1.1
隔爆型电磁
除铁器
RBCDB-14
套
1
镇江本公司
MAJ080057
1.2
矿用隔爆型电磁除铁器控制箱
KXB-28/550
台
1
镇江本公司
MAB090146
1.3
吊具、锁具
定制
套
1
常熟船用配件厂

1.4
手动单轨小车
SDX-1.1-10
套
1
无锡永昌起重有限公司
（每套1台）
1.5
除铁器到
控制柜电缆

套
1
江南电缆有限公司
矿用电缆

6.2随机备品备件
序号
名称
型号规格
单位
数量
产地/生产厂家
备注
1
半控桥模块
MT/DF60A/2500V
只
1
镇江本公司

2
快速熔芯
25A
只
3
浙江茗熔

6.3两年运行所需备品备件（推荐）
序号
名称
型号规格
单位
数量
产地/生产厂家
备注
1
调压触发器
2KPC-1（AC660V）
只
1
镇江本公司

2
半控桥模块
MT/DF60A/2500V
只
1
镇江本公司

3
单向可控硅
KP30A/1400V
只
1
上海整流器厂

4
快速熔芯
25A
只
3
浙江茗熔

6.4随机专用工具
序号
名称
型号规格
单位
数量
产地/生产厂家
备注
1
防磁板手
自制
只
1
镇江本公司

2
测吸专用螺栓
M16*50
只
1
镇江标准件厂

6.5分包、外购件清单
序号
名称
规格型号
单位
数量
生产厂家
备注
1
控制柜元件

套
1
施耐德等

2
吊具
配套
套
1
常熟船用配件厂

3
手动单轨小车
SDX-1.1-10
套
1
无锡永昌起重有限公司
（每套1台）
5
除铁器到
控制柜电缆

套
1
江南电缆有限公司
矿用电缆

7.技术服务和联络
7.1 卖方负责指导现场技术服务
7.2卖方现场服务人员的目的使所供设备安全、正常投运
现场服务计划表
序号
技术服务内容
计划人数
派出人员构成
备注
职称
人数
1
安装指导
1
工程师
1

2
调试
1
工程师
1

3
试运行
1
工程师
1

4
性能试验
1
工程师
1

7.3卖方现场服务人员应有权全权处理现场出现的一切技术和商务问题。
7.4卖方对其现场服务人员的一切行为负全部责任。
8 技术资料和图纸
技术协议签订一周内乙方发给甲方设备总装图、基础图2份、电子版图；交货后提供设备总装图（蓝图）、基础图（蓝图）、电气随机图纸资料4份；随机使用说明书（含机械、电气）2份。
8.1 签订合同一周内，卖方要提供的技术文件和图纸
8.1.1 设备总装图、基础图；
8.1.2 设备基础和电气、控制接口资料；
8. 2 卖方发货随机提供的技术文件和图纸
8.2.1设备总装图、基础图；
8.2.2 设备基础和电气原理图、控制接口资料；
8.2.3 产品合格证；
8.2.4 产品质量证明书；
8.2.5 安装使用说明书；
8.2.6 矿用产品安全标志证书；
8.2.7 装箱单

9.售后服务承诺
售后服务承诺
1.本厂产品实行质量三包（包修、包换、包退）。
2.根据本厂全面质量管理体制，由厂经营科牵头，厂生产科具体负责，对出厂产品进行售后维修服务。
3.由于本厂产品质量引起的后果由本厂全部承担。
4.本厂免费对用户的操作人员进行培训。
5.产品出厂后，派人协助用户进行安装调试直至能投入生产。本厂全天24小时提供维修服务，在接到用户通知后，将尽快赶到现场进行维修。
6.产品的保修期限一年，在保修期内所发生的产品质量问题，由本厂免费维修，超过保修期，由用户提供材料，本厂免费维修。
7.在保修期内，元器件若人为损坏，由用户提供材料，免费维修。
8.本厂对出厂产品进行质量跟踪服务，产品出厂投入运行后，连续四个月派人员到场进行回访服务，以后定期派人员到场进行回访服务。
9.本厂对出厂产品实行终身服务。

甲方单位：义煤集团股份有限公司耿村煤矿

甲方代表：

乙方单位：镇江江南矿山机电设备有限公司

乙方代表：
