劈开砖施工方法.doc

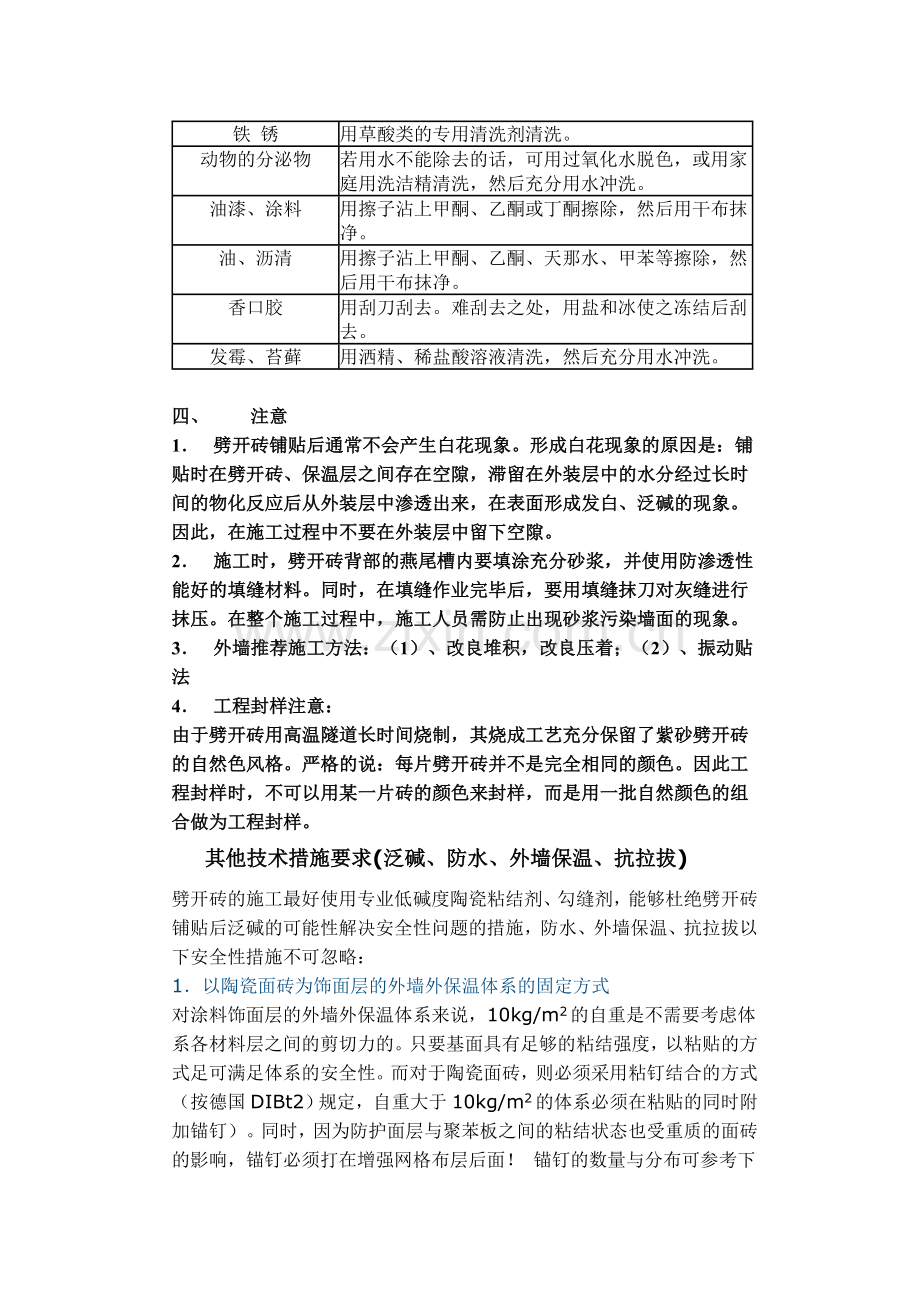

劈开砖施工方法陶土劈开砖的施工方法一、 材料陶瓷砖专用粘结剂、陶瓷砖专用嵌缝剂、水、劈开砖。二、 工具切割机、灰匙、水平尺、墨斗、橡胶片、海绵。三、 施工顺序1 基层处理：将墙身按建筑要求作找平层，并作好水处理。2 放线：分清砖的批号，确定砖与砖的灰缝距离（建议留缝在8-10mm左右），确定铺贴设计要求，在干燥的找平层上铺贴设计要求和砖的实际规格弹出分格线。3 砖的处理：由于本公司的产品烧结程度较好，所以可以不用水浸泡，直接上墙。4 粘结剂的准备：（1） 粘结剂：水4：1（2）干湿度：用于粘贴的粘结剂不能太稀，应以不滴浆为好。（3）用于勾缝的专用嵌缝剂要干一些；以捏紧成团，甩地成散为最好。5 铺贴：（1） 铺贴：用灰匙把粘结剂抹在砖的背部，并铺满砖底，不留空隙，然后按分格线铺在墙上。（2） 填缝：将嵌缝剂放在灰板上填补砖缝。注意尽量避免水泥弄脏砖面。（3） 勾缝：填缝完成后，即开始勾缝，勾缝的厚度一般距砖的表面要凹3-4mm。注意勾缝要严密，不得填松，不要高出砖面。完毕后用干净的海绵或布将砖面抹干净。6 清洗保养根据当地的天气情况，一般在铺完后约30小时，且砖缝凝固到一定强度后，用清水从上至下全面冲洗干净。如仍有部分清洗不干净时，可用浓度在2-3%的盐酸溶液进行清洗，并及时用水洗干净。7 污垢及其处理 污垢的种类处理的方法粘着的水泥浆使瓷砖的间缝部分用水充分浸润后，用2-4%的稀盐酸溶液进行清洗，然后充分用水冲洗。土、泥、砂用扫帚扫干净后水洗。若不能除去，用刷子沾上0.2-0.5%的磷酸钠溶液轻轻擦洗。胶状污泥、水渍若用水不能除去的话，则用过氧化水脱色，或用家庭用洗洁精清洗，然后充分用水冲洗。铁 锈用草酸类的专用清洗剂清洗。动物的分泌物若用水不能除去的话，可用过氧化水脱色，或用家庭用洗洁精清洗，然后充分用水冲洗。油漆、涂料用擦子沾上甲酮、乙酮或丁酮擦除，然后用干布抹净。油、沥清用擦子沾上甲酮、乙酮、天那水、甲苯等擦除，然后用干布抹净。香口胶用刮刀刮去。难刮去之处，用盐和冰使之冻结后刮去。发霉、苔藓用洒精、稀盐酸溶液清洗，然后充分用水冲洗。四、 注意1 劈开砖铺贴后通常不会产生白花现象。形成白花现象的原因是：铺贴时在劈开砖、保温层之间存在空隙，滞留在外装层中的水分经过长时间的物化反应后从外装层中渗透出来，在表面形成发白、泛碱的现象。因此，在施工过程中不要在外装层中留下空隙。2 施工时，劈开砖背部的燕尾槽内要填涂充分砂浆，并使用防渗透性能好的填缝材料。同时，在填缝作业完毕后，要用填缝抹刀对灰缝进行抹压。在整个施工过程中，施工人员需防止出现砂浆污染墙面的现象。3 外墙推荐施工方法：（1）、改良堆积，改良压着；（2）、振动贴法4 工程封样注意：由于劈开砖用高温隧道长时间烧制，其烧成工艺充分保留了紫砂劈开砖的自然色风格。严格的说：每片劈开砖并不是完全相同的颜色。因此工程封样时，不可以用某一片砖的颜色来封样，而是用一批自然颜色的组合做为工程封样。其他技术措施要求(泛碱、防水、外墙保温、抗拉拔)劈开砖的施工最好使用专业低碱度陶瓷粘结剂、勾缝剂，能够杜绝劈开砖铺贴后泛碱的可能性解决安全性问题的措施，防水、外墙保温、抗拉拔以下安全性措施不可忽略： 1以陶瓷面砖为饰面层的外墙外保温体系的固定方式 对涂料饰面层的外墙外保温体系来说，10kg/m2的自重是不需要考虑体系各材料层之间的剪切力的。只要基面具有足够的粘结强度，以粘贴的方式足可满足体系的安全性。而对于陶瓷面砖，则必须采用粘钉结合的方式（按德国DIBt2）规定，自重大于10kg/m2的体系必须在粘贴的同时附加锚钉）。同时，因为防护面层与聚苯板之间的粘结状态也受重质的面砖的影响，锚钉必须打在增强网格布层后面！ 锚钉的数量与分布可参考下表： 2设置伸缩缝 据测试，长度为5m的保温墙体，陶瓷面砖的温差仅为40K时，在墙面边缘（阳角）处的位移值可达0.5mm，而湿度所引起的位移也有0.1mm。在实际使用过程中，夏、冬季陶瓷面砖的极端温差可达80K以上，且温度与湿度是复合、交替、周期性地作用在面砖上，无论是考虑防护面层与面砖之间的剪切应力，还是考虑面砖（砖缝）的开裂问题，体系必须设置伸缩缝。与涂饰层的外墙外保温体系的伸缩缝计算依据不同，陶瓷面砖饰面的外墙外保温体系伸缩缝的间距主要与瓷砖勾缝剂的柔性、砖缝宽度和面砖尺寸有关。由于计算较复杂，在实际应用中，在德国一般还是按照德国工业标准DIN18515第6.5.3.3的规定：伸缩缝的间距应为36m，最大连续墙面面积不得超过36m2（66m）。3保温体系的粘结抗拉强度 由于自重的增加，体系的粘结抗拉强度在德国的推荐值为：0.1Mpa 抗拉强度0.15Mpa。包括粘结胶浆与聚苯板、抹面胶浆与聚苯板之间的粘结抗拉强度。（涂饰面体系为0.1Mpa） 4.抹面胶浆与玻纤网格布（防护面层） 陶瓷面砖的吸水率大于涂饰层，对防护面层的抗冻融性能是不利的。应适当提高抹面胶浆的吸水率指标（Wt0.5kg/m2h1/2）。 陶瓷面砖外保温体系的抗开裂性差，吸水率大，以及碳化反应、抹面胶浆水化慢等因素，对玻纤网格布的破坏作用大于涂饰面外保温体系。砖缝一旦开裂，拉力只由网格布独自承受，为了限制裂缝开展宽度，网格布的抗断强度应更高些。 德国DIBt对涂饰面外保温体系的玻纤网格布强度要求为：常态1750 N/5cm，耐碱750 N/5cm；对陶瓷面砖体系的要求目前尚无明确规定，但专家在经过理论计算和试验后普遍建议提高到：常态2000 N/5cm，耐碱1000 N/5cm。 5.瓷砖粘结剂 瓷砖粘结剂的粘结抗拉强度应不小于0.5Mpa，并且在冻融破坏后不受影响。 6瓷砖勾缝剂 瓷砖勾缝剂的吸水率Wt应0.2 kg/m2h1/2。为防止砖缝开裂，瓷砖勾缝剂应具有一定柔性。 7陶瓷面砖 对陶瓷面砖的自重和尺寸，一般来讲要求自重不大于30Kg/m2，厚度不大于14mm；最大单边尺寸不超过30cm，每块面积（瓷板）不超过0.09m2。 但对瓷砖吸水率有要求，瓷砖吸水率的大小直接影响外保温体系的耐候性和耐冻融性。对膨胀聚苯板外保温体系，要求瓷砖体积吸水率小于6% ，对于瓷砖的形式建议最好选用通体无釉砖，以背面为燕尾槽最佳
