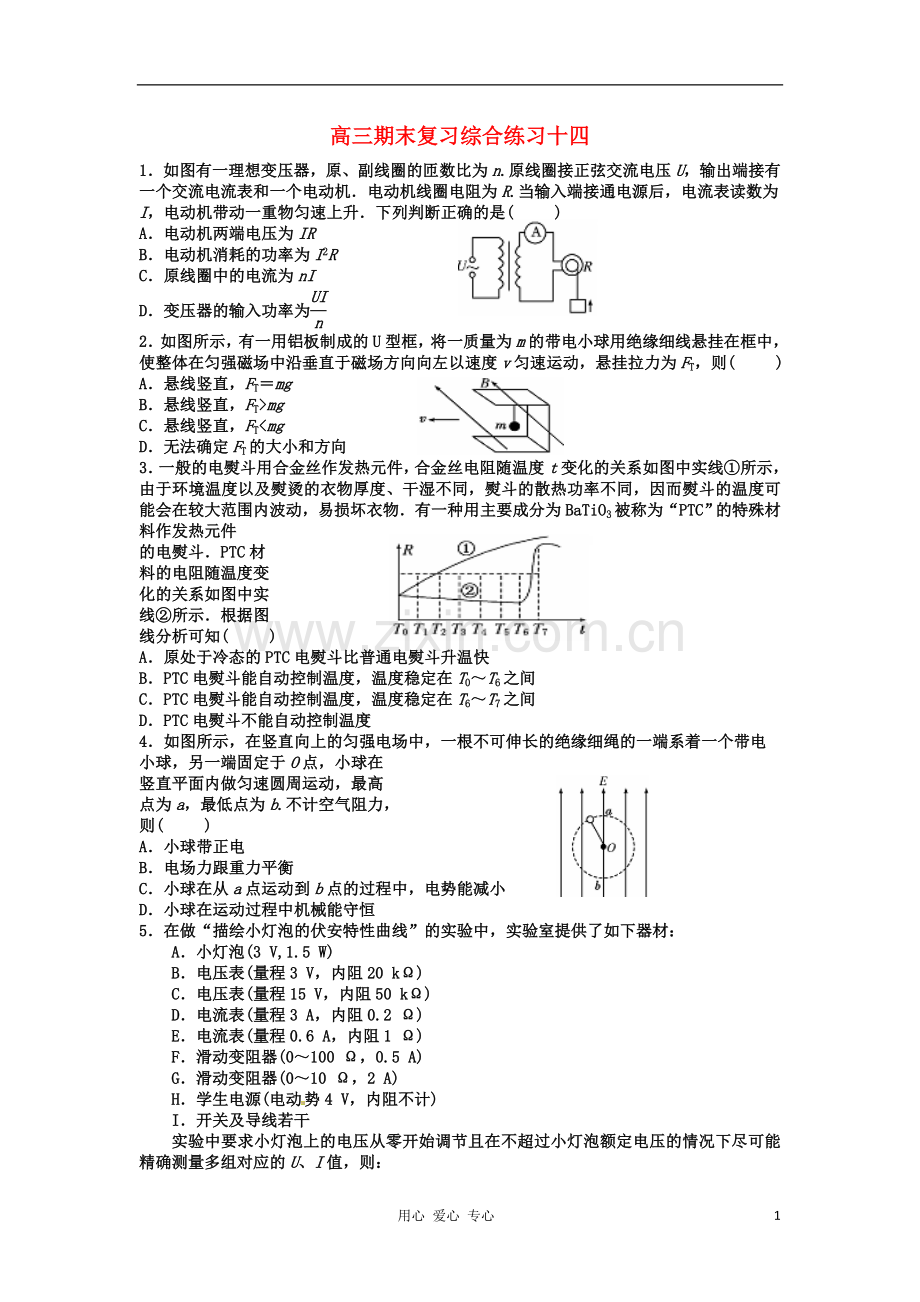

高三期末复习综合练习十四
1．如图有一理想变压器，原、副线圈的匝数比为n.原线圈接正弦交流电压U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R.当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升．下列判断正确的是( )
A．电动机两端电压为IR
B．电动机消耗的功率为I2R
C．原线圈中的电流为nI
D．变压器的输入功率为
2．如图所示，有一用铝板制成的U型框，将一质量为m的带电小球用绝缘细线悬挂在框中，使整体在匀强磁场中沿垂直于磁场方向向左以速度v匀速运动，悬挂拉力为FT，则( )
A．悬线竖直，FT＝mg
B．悬线竖直，FT>mg
C．悬线竖直，FT<mg
D．无法确定FT的大小和方向
3．一般的电熨斗用合金丝作发热元件，合金丝电阻随温度t变化的关系如图中实线①所示，由于环境温度以及熨烫的衣物厚度、干湿不同，熨斗的散热功率不同，因而熨斗的温度可能会在较大范围内波动，易损坏衣物．有一种用主要成分为BaTiO3被称为“PTC”的特殊材料作发热元件
的电熨斗．PTC材
料的电阻随温度变
化的关系如图中实
线②所示．根据图
线分析可知( )
A．原处于冷态的PTC电熨斗比普通电熨斗升温快
B．PTC电熨斗能自动控制温度，温度稳定在T0～T6之间
C．PTC电熨斗能自动控制温度，温度稳定在T6～T7之间
D．PTC电熨斗不能自动控制温度
4．如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电
小球，另一端固定于O点，小球在
竖直平面内做匀速圆周运动，最高
点为a，最低点为b.不计空气阻力，
则( )
A．小球带正电
B．电场力跟重力平衡
C．小球在从a点运动到b点的过程中，电势能减小
D．小球在运动过程中机械能守恒
5．在做“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了如下器材：
A．小灯泡(3 V,1.5 W)
B．电压表(量程3 V，内阻20 kΩ)
C．电压表(量程15 V，内阻50 kΩ)
D．电流表(量程3 A，内阻0.2 Ω)
E．电流表(量程0.6 A，内阻1 Ω)
F．滑动变阻器(0～100 Ω，0.5 A)
G．滑动变阻器(0～10 Ω，2 A)
H．学生电源(电动势4 V，内阻不计)
I．开关及导线若干
实验中要求小灯泡上的电压从零开始调节且在不超过小灯泡额定电压的情况下尽可能精确测量多组对应的U、I值，则：

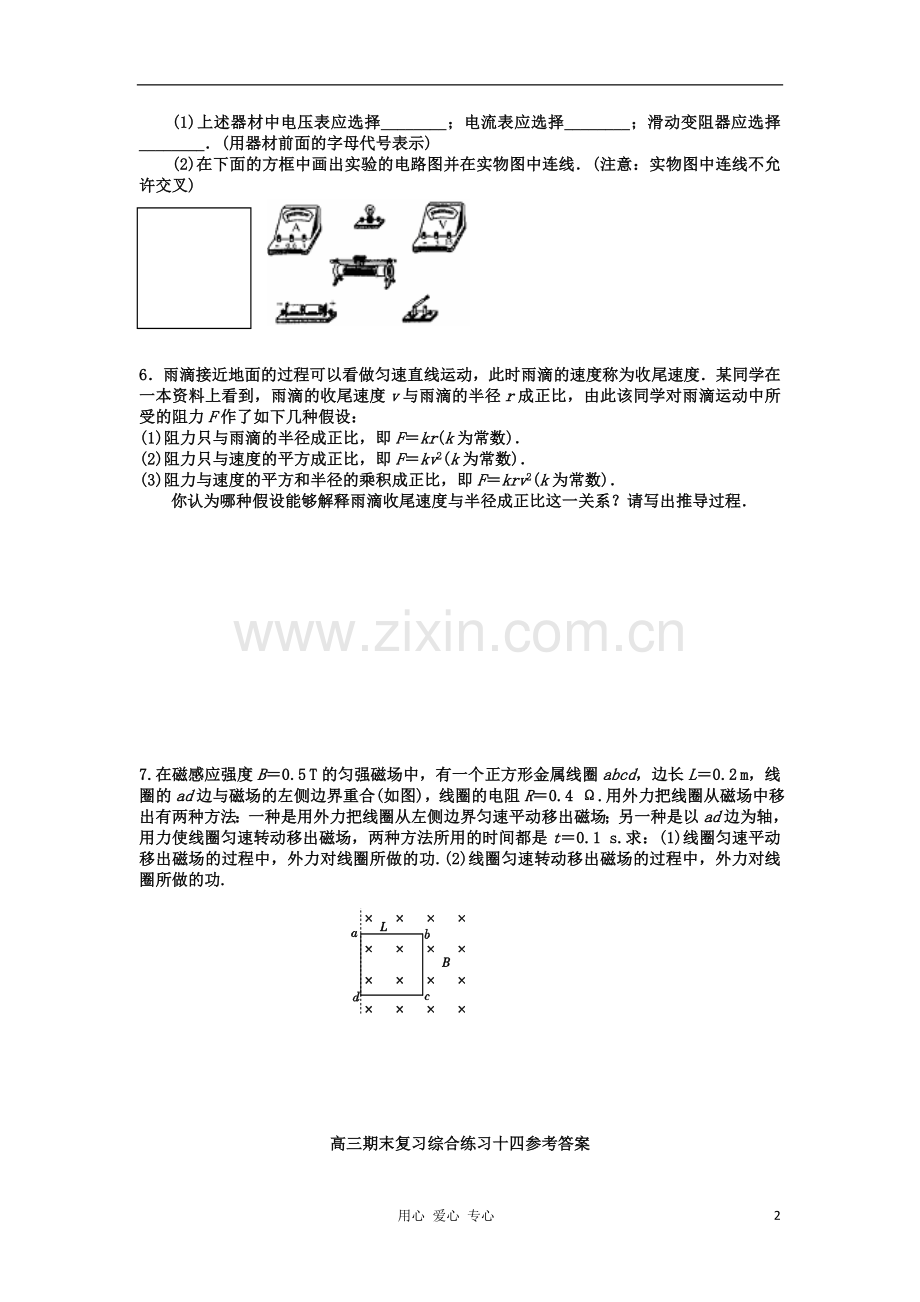

(1)上述器材中电压表应选择________；电流表应选择________；滑动变阻器应选择________．(用器材前面的字母代号表示)
(2)在下面的方框中画出实验的电路图并在实物图中连线．(注意：实物图中连线不允许交叉)
6．雨滴接近地面的过程可以看做匀速直线运动，此时雨滴的速度称为收尾速度．某同学在一本资料上看到，雨滴的收尾速度v与雨滴的半径r成正比，由此该同学对雨滴运动中所受的阻力F作了如下几种假设：
(1)阻力只与雨滴的半径成正比，即F＝kr(k为常数)．
(2)阻力只与速度的平方成正比，即F＝kv2(k为常数)．
(3)阻力与速度的平方和半径的乘积成正比，即F＝krv2(k为常数)．
你认为哪种假设能够解释雨滴收尾速度与半径成正比这一关系？请写出推导过程．
7.在磁感应强度B＝0.5 T的匀强磁场中，有一个正方形金属线圈abcd，边长L＝0.2 m，线圈的ad边与磁场的左侧边界重合(如图)，线圈的电阻R＝0.4 Ω.用外力把线圈从磁场中移出有两种方法：一种是用外力把线圈从左侧边界匀速平动移出磁场；另一种是以ad边为轴，用力使线圈匀速转动移出磁场，两种方法所用的时间都是t＝0.1 s.求：(1)线圈匀速平动移出磁场的过程中，外力对线圈所做的功.(2)线圈匀速转动移出磁场的过程中，外力对线圈所做的功.
高三期末复习综合练习十四参考答案
编制：许永敏 审核：朱敏 班 姓名
1．如图有一理想变压器，原、副线圈的匝数比为n.原线圈接正弦交流电压U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R.当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升．下列判断正确的是( D )
A．电动机两端电压为IR
B．电动机消耗的功率为I2R
C．原线圈中的电流为nI
D．变压器的输入功率为
2．如图所示，有一用铝板制成的U型框，将一质量为m的带电小球用绝缘细线悬挂在框中，使整体在匀强磁场中沿垂直于磁场方向向左以速度v匀速运动，悬挂拉力为FT，则( A )
A．悬线竖直，FT＝mg
B．悬线竖直，FT>mg
C．悬线竖直，FT<mg
D．无法确定FT的大小和方向
3．一般的电熨斗用合金丝作发热元件，合金丝电阻随温度t变化的关系如图中实线①所示，由于环境温度以及熨烫的衣物厚度、干湿不同，熨斗的散热功率不同，因而熨斗的温度可能会在较大范围内波动，易损坏衣物．有一种用主要成分为BaTiO3被称为“PTC”的特殊材料作发热元件
的电熨斗．PTC材
料的电阻随温度变
化的关系如图中实
线②所示．根据图
线分析可知( AC )
A．原处于冷态的PTC电熨斗比普通电熨斗升温快
B．PTC电熨斗能自动控制温度，温度稳定在T0～T6之间
C．PTC电熨斗能自动控制温度，温度稳定在T6～T7之间
D．PTC电熨斗不能自动控制温度
4．如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电
小球，另一端固定于O点，小球在
竖直平面内做匀速圆周运动，最高
点为a，最低点为b.不计空气阻力，
则( AB )
A．小球带正电
B．电场力跟重力平衡
C．小球在从a点运动到b点的过程中，电势能减小
D．小球在运动过程中机械能守恒
5．在做“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了如下器材：
A．小灯泡(3 V,1.5 W)
B．电压表(量程3 V，内阻20 kΩ)
C．电压表(量程15 V，内阻50 kΩ)
D．电流表(量程3 A，内阻0.2 Ω)
E．电流表(量程0.6 A，内阻1 Ω)
F．滑动变阻器(0～100 Ω，0.5 A)
G．滑动变阻器(0～10 Ω，2 A)
H．学生电源(电动势4 V，内阻不计)
I．开关及导线若干
实验中要求小灯泡上的电压从零开始调节且在不超过小灯泡额定电压的情况下尽可能精确测量多组对应的U、I值，则：
(1)上述器材中电压表应选择________；电流表应选择________；滑动变阻器应选择________．(用器材前面的字母代号表示)
(2)在下面的方框中画出实验的电路图并在实物图中连线．(注意：实物图中连线不允许交叉)
5．答案：(1)B E G (2)电路图和实物连线图如图所示．
解析：(1)小灯泡额定电压为3 V，额定功率为1.5 W，即额定电流为0.5 A，所以电压表应选择B，电流表应选E.小灯泡正常工作时的电阻为6 Ω，为了便于调节，滑动变阻器选用G.
(2)由于R<，电流表应选用外接法．实验中要求小灯泡上的电压从零开始调节且在不超过小灯泡额定电压的情况下尽可能精确测量多组对应的U、I值，滑动变阻器选择分压接法．
6．解析：雨滴达到收尾速度状态时，处于平衡状态，只受重力和空气阻力F.
由平衡条件得F＝G＝mg＝πr3ρg.
r、ρ分别为雨滴的半径、密度
由题意知v＝k1r k1为常数
由①②得F＝rv2＝krv2 式中k＝
由推导知，阻力与速度的平方和半径的乘积成正比．
即F＝krv2假设才能解释v∝r
7. 解析：(1)使线圈匀速平动移出磁场时，bc边切割磁感线而产生恒定的感应电动势E＝BLv，而v＝
外力对线圈所做的功等于线圈中消耗的电能，即：
W1＝t＝＝0.01 J
(2)线圈以ad边为轴匀速转动移出磁场时，线圈中产生的感应电动势和感应电流都是按正弦规律变化的，感应电动势的最大值为：Em＝BSω 又ω＝
外力对线圈所做的功等于线圈中消耗的电能，即：
W2＝t＝＝0.012 J
