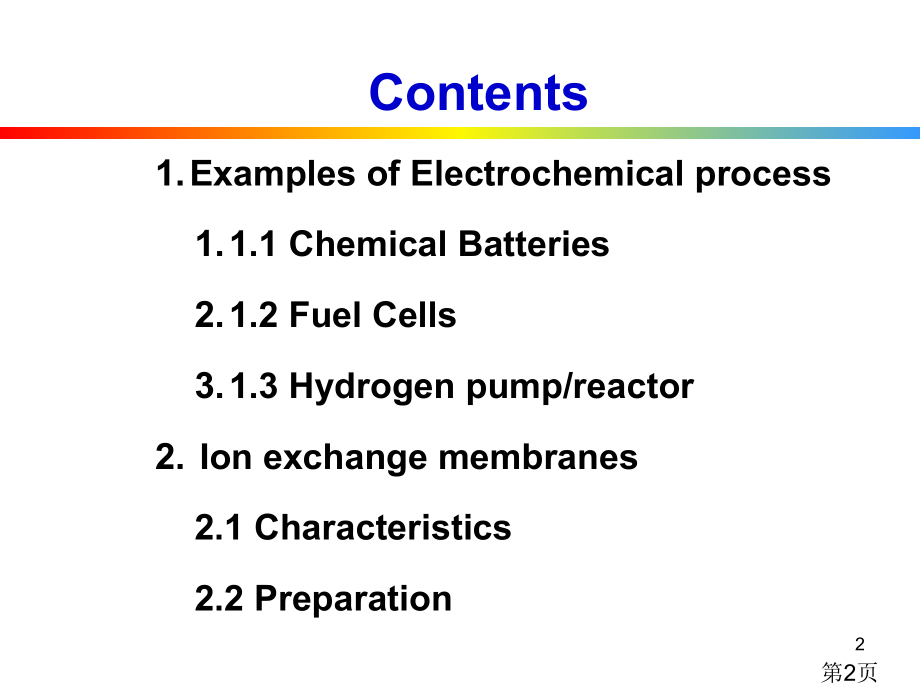

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。谢谢,电化学过程中离子交换膜,吴雪梅,Tel：[phone]Email：xuemeiw,第1页,1,Contents,Examples of Electrochemical process,1.1 Chemical Batteries,1.2 Fuel Cells,1.3 Hydrogen pump/reactor,Ion exchange membranes,2.1 Characteristics,2.2 Preparation,第2页,2,关注电化学过程中两类电池隔膜,（1）非传递性膜,隔开阴、阳两极,（2）离子交换膜,隔开阴、阳两极电解质，传导功效离子,第3页,3,一次电池,1.1 Chemical batteries,化学电源（又称电池）,是一个能将化学能直接转变成电能装置，它经过化学反应，消耗某种化学物质，输出电能。,二次电池,发电机,第4页,4,锂电池（属于二次电池）,锂是密度最小金属，用锂作为电池负极，跟用相同质量其它金属作负极相比较，使用寿命大大延长。,使用锂电源手机与手提电脑,非传导性膜实例,第5页,5,隔膜,正极,负极,安全阀,电解液,Li,+,+6C+e,LiC,6,LiMnO,2,MnO,2,+Li,+,+e,摇椅式电池：充电时锂离子嵌入负极碳材料，放电时锂离子脱嵌。,隔膜作用,阻隔阴、阳两极,持有电解液,材料例：,负极：多用石墨、钛酸盐,正极：锂铁磷酸盐,电解液：高氯酸锂、四氯铝化锂,第6页,6,超级电容器（新型储能器件）,双电层,赝电容,隔膜作用,阻隔阴、阳两极,持有电解液,电解液：,H2SO4或KOH水溶液,聚丙烯碳酸酯+离子液体等非水体系,电极：多孔碳材料，金属氧化物/聚合物等,特点：快速充放电min，循环次数高万次，充电容量约10Wh/L或10Wh/kg,第7页,7,Redox flow battery（液流电池，属于二次电池，大规模储能）,传递性隔膜实例,电解液：水系/有机体系,全钒/1.25V，铁铬/1.18V，多硫化钠/溴/1.355V，锌/溴/1.9V,电极：多孔碳材料等,隔膜：离子交换膜，阴/阳离子,充电容量约20Wh/L,隔膜作用,阻隔阴、阳两极,传递离子,第8页,8,采取阴、阳离子交换膜，传递离子种类不一样,阳离子交换膜 阴离子交换膜,第9页,9,1.2 燃料电池（Fuel Cell，FC）,H,2,2H,+,1/2O,2,2H,+,H,2,O,阳极：H,2,=2H,+,+2e,-,阴极：12O,2,2H,2e,-,=H,2,O,总反应：,H2,+,1/2O2=H2O,FC is a generator,Fuel cell function on the same principles as batteries except the reactants and products can continuously be added and removed from the system.,Revised process of water electrolysis,隔膜作用,阻隔阴、阳两极反应物,传递离子,第10页,10,酸、碱性条件下工作燃料电池,酸性-阳离子交换膜,阳极：H,2,=2H,+,+2e,-,阴极：12O,2,2H,2e,-,=H,2,O,总反应：,H2,+,1/2O2=H2O,碱性-阴离子交换膜,第11页,11,直接甲醇燃料电池（DMFC）,酸性-阳离子交换膜,阳极：CH3OH=2H,+,+CH,2,O+2e,-,阴极：12O,2,2H,2e,-,=H,2,O,总反应：,H2,+,1/2O2=H2O,碱性-阴离子交换膜,阳极：CH,3,OH6OH,-,CO,2,5H,2,O6e,-,阴极：3/2O,2,3H,2,O6e,-,6OH,-,总反应：CH,3,OH3/2O,2,CO,2,2H,2,O,第12页,12,13,H,2,1/2O,2,2H,+,H,2,O,质子交换膜,阴离子交换膜,Advantages:High conductivity(100mS/cm2)Thermal&chemical stable100C,Problems:High methanol crossoverNoble catalysts,Advantages:Low methanol crossoverNon-noble catalysts,Problems:Low conductivity(50mS/cm2)Less thermal&chemical stable60C,第13页,13,微生物燃料电池Mcrobial Fuel Cell(MFC),Single chamber reactor,load,Anode,Cathode,bacteria,Oxidation products(CO,2,),Fuel(wastes),e,-,Oxidant(O,2,),Reduced oxidant(H,2,O),H,+,e,-,质子交换膜,输出功率密度提升（0.3 W/m2,）,Bacteria growing on electrode,Solution containing substrate,第14页,14,1.2 Fuel Cell,History,第15页,15,Operating Temp.(K),303-353,373-493,253-373,923-1123,973-1273,第16页,16,燃料电池组件-单电池,HEMFC单电池结构图,第17页,17,燃料电池组件-电堆,第18页,18,GE PEM fuel cell from Gemini 7,1 kW Portable,Quieter and cleaner than a diesel generator,but larger and more complex.,Plug Power 7 kW Residential PEM System,Chrysler Fuel Cell System for a Car,PEMFC,第19页,19,Fueling NECAR 4 from hydrogen station,Al/C composite tanks for storage of H,2,at 350 bar,Fueling a Hydrogen Car,第20页,20,第21页,21,Miniature PEM Fuel Cells,Micro fuel cell developed by Fraunhofer for computers,cell phones,millitory etc.,Direct Methanol PEM fuel cell for laptop computers,微型侦察直升机,爱普生,东芝企业开发用于PDA 微型直接甲醇燃料电池，,连续工作40h,“大黄蜂-I”燃料电池无人飞行器,美国DAPAR,第22页,22,Comparison of Chemical Battery,第23页,23,液流电池、超级电容器：充电容量约20Wh/L,第24页,24,火电：化学能 热能 机械能 电能,燃料电池：化学能 电能,Efficiency:20%-30%,Efficiency:40%-60%,High Efficiency,第25页,25,燃料电池发电与火力发电污染比较,00.14,365680,45320,090,尘灰,14102,30104,1355000,201270,烃类,63107,3200,3200,1800,NO,x,00.12,8200,4550,2.5230,SO,2,燃料电池发电,煤发电,重油发电,天然气发电,污染成份,Low Pollution,第26页,26,1.3 Polymer Electrolyte Hydrogen Pump(PEHP),电化学氢泵,是一个电化学装置；,可采取燃料电池成套装置。,Polymer,Electrolyte,Anode,Cathode,H,+,e,-,(1-x)H,2,/CO,2,H,2,/CO,2,x H,2,应用：,H2 提纯(,H2/CH4,Reformate,H2/CO2/CO,Low concentrated H2,),H2压缩(50Bar),加氢反应,隔膜作用,阻隔阴、阳两极反应物,传导离子,第27页,27,Polymer Electrolyte Hydrogen Pump Reactor(PEHPR),电化学氢泵反应器,电化学反应装置，,高选择性、原位供氢、常压反应、绿色可连续、加氢反应与电能共生,传统加氢过程 氢泵加氢过程,扩散边界层,催化剂颗粒,氢气泡,扩散层,微孔层,催化层,质子交换膜,H,2,+H,2,O,H,2,+H,2,O,加氢反应液,生成液,+H,2,第28页,28,Polymer Electrolyte Hydrogen Pump Reactor(PEHPR),电化学氢泵反应器,电化学反应装置，,高选择性、原位供氢、常压反应、绿色可连续、加氢反应与电能共生,酸性阴 2H+2e-=H2阳 2H2O-4e-=O2+4H+,碱性阴 H2O+e-=OH-+H2阳 4OH-4e-=2H2O+O2,第29页,29,化学品与电能共生,直接醇燃料电池反应器,碱性-阴离子交换膜,直接醇进料,有机酸,第30页,30,丙烯醇加氢与电共生,马紫峰等人采取SPE反应器首先实现了丙烯醇加氢与电能共生过程，外部不提供电压。,反应自发进行，并产生电能,表1 流量对加氢反应影响,X.-Z.Yuan et al./Electrochemistry Communications 5()189193,31,第31页,31,H,2,2H,+,1/2O,2,2H,+,H,2,O,燃料电池,光伏电池,染料敏化电池,液流电池,Polymer,Electrolyte,Anode,Cathode,H,+,e,-,(1-x)H,2,/CO,2,H,2,/CO,2,x H,2,或催化加氢,电化学氢泵,基于离子交换膜新能源体系,离子交换膜,-关键部件,第32页,32,33,2 离子交换膜（荷电膜）,H,2,1/2O,2,2H,+,H,2,O,燃料电池,应用-性能要求,阻隔阴、阳两极,离子传导性高,干/湿膜机械强度高,燃料渗透率低,热稳定性好,化学稳定性好,质子交换膜,液流电池,第33页,33,2.1 Characteristics,电化学性能,干/湿膜机械强度,燃料渗透性,热稳定性,化学稳定性,第34页,34,Nafion212/SiO2,Higher performance at 100C,电化学性能,燃料电池极化曲线,TPQPOH for HEMs,第35页,35,On Pt/C HOR:10mV,ORR:59mV,Mixed potential at cathode,极化曲线,第36页,36,Electrochemistry Fundamentals,Reversible potential of FC,For an electrochemical reaction:,Gibbs free energy is obtained:,Electrical work done through this reaction:,Thus:,第37页,37,For H2/O2 FC,Anode:H2=2 H+2 e-,Cathode:O2+4H+4e-=2H2O,Overall:,Nernst Equation：,The reversible cell potential for nonstandard conditions,Liquid water:1,Water vapor:partial pressure,第38页,38,For liquid water,For water vapor,HHV：,high heating value,LHV:,Low heating value,第39页,39,直接甲醇燃料电池，其总反应式：,吉布斯生成自由能改变：702.5/mol,一个甲醇分子反应转移个e，即z=6,直接甲醇燃料电池,标准热力学电势,：,阳极:CH3OH+H2O=CO2+6 H+6 e-,阴极:3/2O2+6 H+6 e-=3 H2O,总反应:CH3OH+3/2 O2=CO2 +2 H2O,第40页,40,液流电池充放电曲线,第41页,41,液流电池充放电曲线,-离子交叉污染,-欧姆电阻,均与膜性能相关,第42页,42,Ohmic Resistance,离子交换膜主要性能指标，直接影响电池工作效率；,燃料电池包含膜电阻(主要)、膜与电极(MEA)接触电阻；,液流电池与膜电阻及电解液电阻相关,其中，膜电阻常成为主要影响原因,液流电池,第43页,43,Ohmic Resistance,表征参数有：,电导率(,，proton conductivity,S/cm)；,面电阻（,cm2,）,膜电导率与膜面积、膜厚（长）度无关，便于比较不一样种类膜电性能；,电池系统中，膜电性能与电阻相关，常与膜厚度（反应机械强度）存在矛盾。,测量：交流阻抗法、Current interruption,第44页,44,取代度,（Degree of substitution）,指：1摩尔重复（结构）单元中所含离子传导基团摩尔数。即为摩尔取代度。,对同一个类膜，电导率随取代度增加而提升。,重复单元：,结构单元：,离子交换膜,电性能主要原因,1.离子交换基团数量,取代度(磺化度、氯甲基化程度、季铵化程度),离子交换容量(Ionic exchange capacity,IEC),当量质量(Equivalent weight,EW),影响膜电性能和机械强度,第45页,45,离子交换容量（IEC，,ionic exchange capacity,）,指：1克干树脂所含离子传导基团摩尔数。对同一个类膜，电导率随IEC增加而提升。,当量质量（EW，Equivalent weight）,指：,含,有1,摩尔离子传导基团干树脂质量。,对同一个类膜，电导率随EW,增加而降低。,通常，IEC越高，,膜亲水性越强，但在水中溶胀也越大。,第46页,46,测定方法,离子交换法,H-NMR,磺化度(Sulfonation degree)季铵化(Quaternization degree),SPPESK,第47页,47,H-NMR,磺化(Sulfonation)季铵化(Quaternization),第48页,48,离子交换膜,电性能主要原因,2,微观结构,要求采取致密膜，预防燃料气渗透；,能够是均质膜、复合膜，均相膜、异相膜，无定型膜、结晶膜等，微观结构各种；,受制膜条件（如溶剂种类、挥发速度等）影响；,能够采取电镜（SEM，TEM）、原子力显微镜（ATM）、XRD等表征；,对电性能，热机械性能产生很大影响。,惯用制备方法,溶液浇注法-适合制备致密膜,相转化法-适合制备多孔膜,第49页,49,Microphase separation,“Inverted micelles ionic network”model,High conductivity due to dual-continuous microstructure,Microstructure of Nafion,TEM of Nafion,全氟磺酸膜中质子传递离子簇模型,Hydrophobic domains,Hydrophilic domains,第50页,50,小角X射线散射（SAXS）,相区尺寸、中间层厚度、团聚程度、相区混和链段数,第51页,51,离子交换膜,电性能主要原因,3.含水率（Water uptake）,通常，电导率随水含量增加而增加,电导率较高区域,含水率随磺化度突变，高温下溶胀甚至溶解。,第52页,52,53,离子活动性：包含解离程度和传导通道波折度,水含量引发离子活动性改变,第53页,53,干/湿膜机械强度,影响电池性能；,影响膜使用寿命（成本）；,热、水溶胀应力，固体颗粒打孔，压力过大，原料气分布不均等都可造成膜机械强度降低。,第54页,54,1.溶胀度（Swelling ratio）,指膜在溶胀状态下尺寸改变率(湿膜),能够采取膜长度、面积或体积改变率来表示；,随膜中含水率增加而增大，过分溶胀时会造成膜机械性能恶化。,第55页,55,Strain-water vapor,Swelling in water,随膜中水含量增加，溶胀度增加,第56页,56,溶胀度影响酸浓度、离子活动性，以及电导率,第57页,57,2.,应力-应变,采取干膜或湿膜测定。,膜应力-应变曲线,脆性材料,断裂强度,断裂伸长,韧性材料,屈服应力,断裂伸长,第58页,58,燃料渗透性,影响电池效率,甲醇或离子渗透率测试装置,甲醇浓度与时间（C,B,-t）曲线,第59页,59,热稳定性,玻璃化转变温度,热分解温度,玻璃化转变温度（T,g,）,指聚合物链段开始运动时温度，标志着聚合物从玻璃态向橡胶态转变，属于一个相转变温度；,能够采取示差扫描量热法、动态粘弹谱仪、形变法、膨胀法等各种方法测量。,第60页,60,热分解温度能够采取各种表示方法：,T,max,T,onset,T,d,5%：第一失重峰中失重量为5%时温度,第61页,61,动态力学能谱（DMA）,弹性模量,玻璃化温度,力学损耗,第62页,62,化学稳定性,质子交换膜在电池环境下使用时，常会受到酸、碱及金属离子腐蚀，测试其耐腐蚀性非常主要。,如：,Nafion膜使用前需要用约3%H,2,O,2,煮沸1h，再用0.5M H,2,SO,4,煮沸1h，然后用去离子水重复煮沸洗至中性。,或：用Fenton试剂、NaOH浸泡,碱性膜泡在热NaOH溶液中,第63页,63,季铵基团稳定性差,季铵基团在高温、高PH值下易发生降解,机理：,1）,Hofmann降解（E2消除）,OH-攻击季铵上-H生成烯烃，胺类和H,2,O，中温（60,）时发生迟缓，当温度超出100,时反应很快。,第64页,64,2,）S,N,2亲核取代,OH-攻击季铵上-H生成醇和胺,第65页,65,3）,E1消除,当带电原子基团很大时，OH-会攻击季铵上-C或-C，生成链烯烃和胺，但这种消除极少发生,第66页,66,电化学稳定性,金属离子造成膜电导率、吸水性下降,-SO,3,H+Na,+,-SO,3,Na+H,+,第67页,67,电化学稳定性,电化学反应产生自由基引发膜降解,第68页,68,电化学稳定性能,单电池寿命曲线,第69页,69,Outstanding features,High proton conductivity(0.1S/cm);,High chemical and mechanical stabilities;,Only commercially used PEMs.,Costly,800$/m2,Low thermal stability(Tg=90-110 C),High methanol crossover,Perfluorinated PEMs,Perfluorinated polymer backbone,Flexible side chain,Proton,conducting group,Commercial proton exchange membranes,2.2 Preparation,第70页,70,商业化阴离子交换膜,企业,膜产品,结构,Tokuyama Co.Ltd.Japan,Neosepta AHA 系列,PS/DVB,Asahi Glass Co.Ltd.,Japan,AMV,Selemion AMV,ASV,PS/butadiene,PS-b-EB-b-PS,Shanghai Chemical Plant of China,China,PE3362,Heterogeneous PE,RAI Research Corp,USA,R-5030-L,R-1030,LDPF (IPN),IPN-uorinated,CSMCRI,Bhavnagar India,IPA,HGA,LDPE/HDPE (IPN),Heterogeneous PVC,J.Membr.Sci.,377,135.,第71页,71,Materials,Polymers,Non-fluorinated PEMs,High water content,High Tg,Low methanol pomeability,Low proton conductivity,第72页,72,Ceramics（使用非常少）,第73页,73,制备方法一：膜中添加小分子酸/碱,液体酸、杂多酸、离子液体、SiO2、MMT等,提升电池使用温度，降低对水依赖,Most popular and successful,Temp.160C,Conductivity increases with temp.,Non-humidified condition,Poison tolerance(CO,SO2 ect.),Ionic bonds between PBI and H3PO4,40,H3PO4/PBI repeat unit.Stability,resolution,oxidation problems,第74页,74,HPA(,Heteropolyacids,),脱水或极性溶剂中,水中,*质子传导率高（与其含水量亲密相关，如,(H3PW3O40)at 29 and 6 hydrated water molecules decreased from 1,.,8 102 to 6 105 S/cm,respectively。,）；,*含有结晶水结晶性物质；,*溶于水或极性溶剂,所以多用于不增湿环境；,*100,以上稳定。,第75页,75,PBI dope HPA,180C不增湿,PBI掺杂H3PO4+PMo12达0.02S/cm,PBI掺杂H3PO4高达0.03 S/cm,第76页,76,Super acid,Decreasing water dependence,Conductivity decreases with temp.,No report for unhydrated conditions,Helps H+hopping as a bridge,Superacidity in dry state,PKa 11,第77页,77,Doping N,aOH,高电导率，10-2 S/cm,化学稳定性差,小分子碱轻易流失,第78页,78,蒙脱土及插层复合,xM+nH,2,O,6O,4(Si或Al),4O+2OH,46(Al,Mg,Fe),4O+2OH,6O,4(Si或Al),氧,氢氧,铝、镁、铁等,金属离子,硅,第79页,79,Xing D.,He G.,Int J Hydrogen Energy,36,2177-2183.,Sufonated MMT/SPSU/PTFE PEMs,Design:sulfonation of MMT to enhance proton conductivity and organic-inorganic compatibility,第80页,80,Self-assembly PEMsSiO2,Ionic interaction,第81页,81,Ionic liquid,High proton conductivity at high TLeach problem,第82页,82,制备方法二：膜中引入固定离子传导基团,Dissociated as swelling,releasing counter ions(H+,OH-)to the solution and leaving fixed ions in the membranes(-SO3-，N+(CH3)3).The fixed ions will repel ions with the same charge,while attract ions with different charge and allow it transport through the membranes.,Allowing cation transport,Strong acidic（-SO3H）,Weak acidic（H3PO4、-COOH等）,Allowing ion transport,Such as-N(CH,3,),3,OH,+,-,Fixed ion,Counter ion,such as,H,+,+,-,Fixed ions,Counter ion，,such as OH,-,第83页,83,Sulfonation for proton exchange membranes(PEMs),1.Post-sulfonation on,electron-rich,aromatic rings,对热/化学稳定好、机械性能优良聚合物（PS、PBI、PPO、PPS、PES、PEK、PEEK、PSU、PEI等）进行磺化改性，在主链上引入磺酸基团来实现阳离子传导功效；,该方法是质子交换膜制备最基本路线之一。,磺化剂种类多样,硫酸均相磺化；,（发烟）硫酸、氯磺酸、三氧化硫等非均相磺化；,温和磺化剂磺化，如磺酸酯型、三甲基硅氯磺酸、三氧,化硫-三乙基磷酸复合物；,金属化-亚磺酸化-氧化路线。,第84页,84,发烟H,2,SO,4，,60,0,C，3h，均相,芳香化合物特征反应,亲电取代反应,普通认为,亲电试剂,是SO3，它,进攻芳环上富电子位置,生成络合物，然后在碱,HSO,4,-,存在下脱除质子得到芳磺酸；,可逆反应,，增加反应体系中SO3 浓度，尽可能降低体系中生成H2O 浓度，能够提升产物磺化度；,吸热反应,，升高温度有利于提升产物磺化度。,第85页,85,非均相磺化,氯磺酸为强磺化剂，需按照反应配比加入。过量时易生成氯磺化聚合物或引发聚合物降解。,采取硫酸、氯磺酸、三氧化硫等作磺化剂时，为预防反应过于猛烈，降低酸用量，聚合物先溶解在溶剂中，然后加入磺化剂，常形成,非均相磺化反应,；,惯用溶剂为二氯甲烷、三氯甲烷、1，2-二氯乙烷等。,第86页,86,缺点：,热稳定性差，酸性较低,优点：,反应简单，适应性广,优点：,-SO3H取代位置为带有吸电基苯环，热稳定性好，酸性较高,缺点：,反应复杂,第87页,87,在苯环稳定位置磺化，提升酸度和SO3H基团热稳定性；,H2SO3,SO2,部分氧化,SO2,SO3H,SO2,反应条件较苛刻,氧化有时使用H2O2，易使主链降解,2.Sulfonation on,electron-poor,aromatic rings,1）金属化-亚磺酸化-氧化路线,第88页,88,提升SO3H基团酸度,1）金属化-亚磺酸化-氧化路线-,制备支链磺酸PEM,第89页,89,磺化较均匀，制备嵌段或无规聚合物，吸电位置磺化,反应温度高、时间长，磺化聚合物分子量不易控制。,2 Sulfonation on,electron-poor,aromatic rings,2）,磺酸单体聚合,第90页,90,第91页,91,3.Surface sulfonation,1）,Swelling(+monomer polymerization),将多孔PTFE膜浸入Nafion溶液，制备复合膜降低Nafion用量，降低成本。,第92页,92,3.Surface sulfonation,2）Radiation graft,利用高能射线，如,射线、,Co60,、等离子体放电等，辐照聚合物膜表面，使局部化学键断裂，产生活性自由基，引发活泼单体在膜表面聚合；,操作简单，表面改性均匀；,能够在聚合物表面加入功效基团。,第93页,93,Crosslinking,目标：限制膜在水溶液中过分溶胀，保持其机械强度,小分子醇为交联剂,SPPESK二元胺交联,Covalent crosslinking,-SO3H基团作交联点,PVA-SPPESK交联，以及PVA自交联,第94页,94,Overcome brittleness of covalent crosslinking,Limited thermal stability,Acid-base crosslinking(,Ionic crosslinking,),第95页,95,Polymer blending,Sulfonated polymers blend with hydrophobic polymers,Improving swelling,thermal stability and methanol crossover,第96页,96,Block and graft copolymers,Block copolymers,第97页,97,Interpenetrating polymer network(IPNs),According to IUPAC:,IPNs are defined as“Polymers comprising two or more networks which are at least partially interlaced on a molecular scale but not covalently bonded to each other and cannot be separated unless chemical bonds are broken”.,Semi-IPNs differ from IPNs in that they are composed of one linear polymer entrapped within the network of another polymer.,IPN sIPN,-COOH,-SO3H,-COOH,-COOH,-COOH,-COOH,-COOH,-COOH,-COOH,-SO3H,-SO3H,Cross-linking,site,sIPN-SPPESK/PAA,第98页,98,Preparations-AEMs,Quarternization for anion exchange membranes,To thermal and chemical stable polymers（PS、PBI、PPO、PPS、PES、PEK、PEEK、PSU、PEI等），introducing NH4+to transport ion；,One of important methods;,Quaternization reagents,Chloromethyl reagents,季铵类,季膦类,咪唑类,吡啶类,胍类,三乙烯二胺,Lewis酸做催化剂：AlCl,3,SbCl,5,FeCl,3,SnCl,4,TiCl,4,ZnCl,2,甲醛、三聚甲醛、多聚甲醛与盐酸,氯甲醚或双氯甲醚与盐酸,长链卤甲基烷基醚,第99页,99,Multi-steps,Chloromethyl+quarternization+alkalization,Typical reaction,Electrophilic substitution,Quarternization on aromatic polymers,第100页,100,Quarternization on-CH2Cl polymers,降低步骤，防止氯甲基化试剂毒害,第101页,101,Quarternization on aliphatic polymers,第102页,102,Graft of quarternized monomers,第103页,103,PVDF,CH,2,CF,2,n,FEP,CF2CF2nCF(CF3)CF2m,VBC，vinylbenzyl chloride,Quarternization on membrane surface,第104页,104,Crosslinked membranes,第105页,105,Crosslinked membranes,第106页,106,
