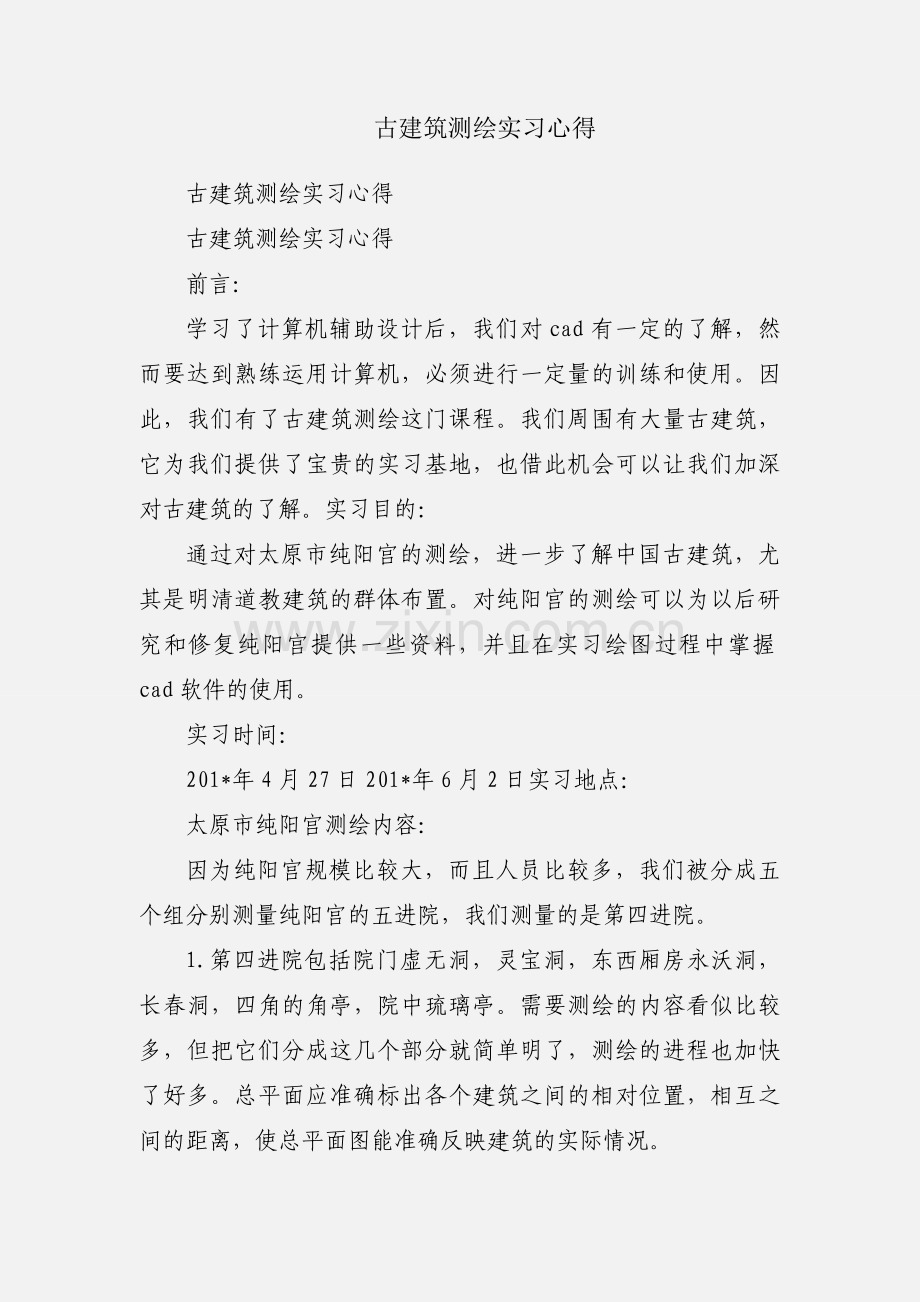

古建筑测绘实习心得古建筑测绘实习心得古建筑测绘实习心得前言：学习了计算机辅助设计后，我们对cad有一定的了解，然而要达到熟练运用计算机，必须进行一定量的训练和使用。因此，我们有了古建筑测绘这门课程。我们周围有大量古建筑，它为我们提供了宝贵的实习基地，也借此机会可以让我们加深对古建筑的了解。实习目的：通过对太原市纯阳宫的测绘，进一步了解中国古建筑，尤其是明清道教建筑的群体布置。对纯阳宫的测绘可以为以后研究和修复纯阳宫提供一些资料，并且在实习绘图过程中掌握cad软件的使用。实习时间：201*年4月27日201*年6月2日实习地点：太原市纯阳宫测绘内容：因为纯阳宫规模比较大，而且人员比较多，我们被分成五个组分别测量纯阳宫的五进院，我们测量的是第四进院。1.第四进院包括院门虚无洞，灵宝洞，东西厢房永沃洞，长春洞，四角的角亭，院中琉璃亭。需要测绘的内容看似比较多，但把它们分成这几个部分就简单明了，测绘的进程也加快了好多。总平面应准确标出各个建筑之间的相对位置，相互之间的距离，使总平面图能准确反映建筑的实际情况。2.各单体建筑的平面。这一项内容的测绘相对容易。对于大部分的建筑一般只需皮卷尺、钢卷尺、细线就可以测出所有单体建筑的平面图。测绘平面时最重要的是先确定总尺寸即建筑外墙之间的尺寸，之后单体建筑的一切控制尺寸都应以此为根据，利用一点为基点确定其他尺寸。确定外墙尺寸后，再依次确定柱子、门窗、台阶、室内外地面铺装等的位置，平面图就确定了。3.单体建筑的正立面、侧立面。对于一层测绘，可以站在二层利用下垂的线来确定各个部件的高度。二层的测绘因为没有梯子，无法上到建筑屋面上用皮卷尺测量高度，所以这一类立面图都必须借助辅助工具进行测量。粗略测量时，我们可以仅借助竹竿和皮卷尺、铅垂球测出高度。但是要用做档案记录时，二层的建筑，可以通过全站仪测出两点之间的高差就是建筑的高度。4.单体建筑的纵剖面、横剖面。测量方法与测绘立面图的原理一样。不同的是剖面图要更清晰地表达出各层之间的构造关系。但因为纯阳宫管理比较严格，很多东西都无法去测量。5.大样图。包括了各种砖雕、脊饰、梁架的斗拱、雕像、彩绘等部分的大样。因为这类装饰构件的线条、图案都非常复杂，甚至是一些人物、花鸟、虫鱼图案，而按照测绘的要求是要一一表现在大样图中的，这往往是古建筑测绘中比较浪费时间的。在测绘中，最好的方法是借助相机拍下各个大样的正、侧、底面的照片，然后测出各个大样中重要的控制点的距离，通过照片在cad中利用样条曲线绘出大样图。虽然有些误差，但是相对纯手工绘制已经精确和快捷。实习心得:首先：实习前老师大致讲了一些测绘方法和注意事项，以前也有过简单的测绘经历，但是古建筑测绘还是有很大的难度。因为古建筑的结构，构件，装饰等都比较精致，线条非常复杂，还有古建筑第五立面高高在上，无法近距离测量，给测绘增加了不少麻烦。但是我们每个人都积极参与，每个人都提出自己独特地想法，每个人都发挥自己的长处，最终，我们找到简单易行的方法，困难被一一克服。测绘培养了我们独立思考和团队合作的能力，同时让我们认识到分工明确才能事半功倍。其次：测绘绘图让我们对cad的应用更加熟练。测绘过程中我们对古建筑有了一个新的认识，特别是明清道教建筑，比如屋顶的各种形式，建筑的组成，结构类型，斗拱的组成以及结构特点，彩画的分类及特点等。中国古代建筑的历史内涵是博大精深的，然而，我们平日里对古建筑的关注太少了，经过这次测绘，我们又对古建筑的知识进行了更多的了解以及巩固。另外由于这次对古建筑深入的测量也激发了我们对古建的兴趣，在以后的学习中会更多的关注中国传统的建筑，中国传统的文化。这次实习是我们人生的一次非常宝贵经历，它将一直影响我们前进。城村测绘实习心得体会-08级城市规划班郑晓宇为提高我们对古建的认识和动手测量的能力，并将理论知识与实践经验相结合，深化用理论去指导实践。学院安排了这学期初进行古建测绘实习。我们在实习过程中要掌握测量仪器的操作而且要锻炼熟练程度，同时培养我们在测绘现场发现问题、解决问题的能力。紧张而难忘的两周测绘实习生活在一片胜利的欢呼声中结束了。通过本次实习，巩固、扩大和加深了我们从课堂上所学的理论知识，掌握了测量工具的基本操作，并达到了一定的熟练程度，而且还学会了古建筑的绘制方法。在锻炼大家画草图、运用cad绘图的能力同时也积累自己的绘图经验和提高自己的绘图速度。不仅从此次专业实习中获得了测量实际工作的初步经验和基本技能，还着重培养了我们的团队合作能力,独立工作能力，培养我们在测量现场发现问题、解决问题的能力，并对所测绘的古建筑从整体到细部有了一个全面和系统的认识，这些知识往往是我在学校很少接触、注意的，但又是十分重要、十分基础的知识，有了一定雄厚的基础才可以决定上层建筑。因而此次实习不仅让我积累了许多经验，也让我学到了很多实践知识，因为我们大家都明白实践是检验真理的唯一标准这一马克思辨证唯物主义真理！本次实习也让我真正体会到古建测绘是一个团队的工作！我们组有四名组员，每个人的工作任务和各自的长处是不一样的，我们配合起来才能发挥出较高的效率。我的主要任务是使用仪器测出数据,画图草图,绘制CAD。同时这次实习也拓展了我们与老师与同学的交际，合作的能力。因为以前人家说古建测绘特别需要团队合作精神，我都没有能够完全了解。的确，一次测绘实习要完整的做完，单靠一个人的力量和构思是远远不够的，也是不可能将要做的工作做好。只有小组全体成员的合作和团结才能让实习快速而高效的完成。正所谓“三个臭皮匠，顶个诸葛亮”。另外这次测绘实习培养了我们小组的分工协作的能力，增进了同学之间的感情，深化了友谊。在实习过程中难免会碰到一些疙疙瘩瘩的事情，闹得大家都不愉快，但是我们能够及时地进行交流和沟通，忘记昨天的不愉快，迎接新的朝阳！我们完成这次实习的原则也是让每个组员都学到知识而且会实际操作，并且能够单独的完成一项工作，达到相应的锻炼效果后进行轮换，以达到共同进行的目的，而不是单纯抢时间，赶进度，草草了事收工，这样也达不到实习的预期目标。即使收工了，百分之百也要重新来过，这样的话太划不来，既浪费时间和精力，有摧毁了组员的积极性，百害而不一利。因为古建测绘有自己的制图标准，它规定了绘图的精度要求，这是每一位测绘人员都必须遵守的。另外，如果我们在平时就这样马马乎乎，对我们自己而言是自己对自己不负责，现在马虎惯了，将来对待工作也回、会草草了事！另外，我们拥有这样让你锻炼的机会是少之又少的，马马乎乎就等于将一次绝佳的机会给浪费了，丢掉了确实很可惜！所以，我们这个组的每个组员都分别进行独立的观察，记录每一站，对细部构造的测量都是在现场进行计算，发现问题及时解决，没有对上一步的检核，绝不进行下一步的测量，做到步步有检核，回来居住宾馆还要对草图进行准确绘制，因为这样做不但可以防止错误的积累，及时发现错误，更可以提高测绘的效率，避免测绘的不准确还要进行重测。即使重测，我们怀着严谨的态度，错了就返工，决不马虎。直至符合测绘要求为止。我们深知搞建筑城市规划这方面，需要的就是细心、耐心、毅力和做事严谨的态度。只有这样，日后走上工作岗位才会得心应手，少走弯路。想想大家每天早上七点之前就起床带上测量工具,图板,图纸,跟着老师,顶着太阳去测绘，不太清楚的大家一起讨论和修改，有必要的就不厌其烦的进行重新测量，有了团结的力量我们还是干的很有劲的。我也从别人那里学到了以前不是太清楚的东西，比如数据在平面图上的表达规范、古建筑细部构造形成的原因以及关于古汉城,关于城村的一些历史。这样的时光很是令人难忘啊
