电梯结构与原理复习题.doc

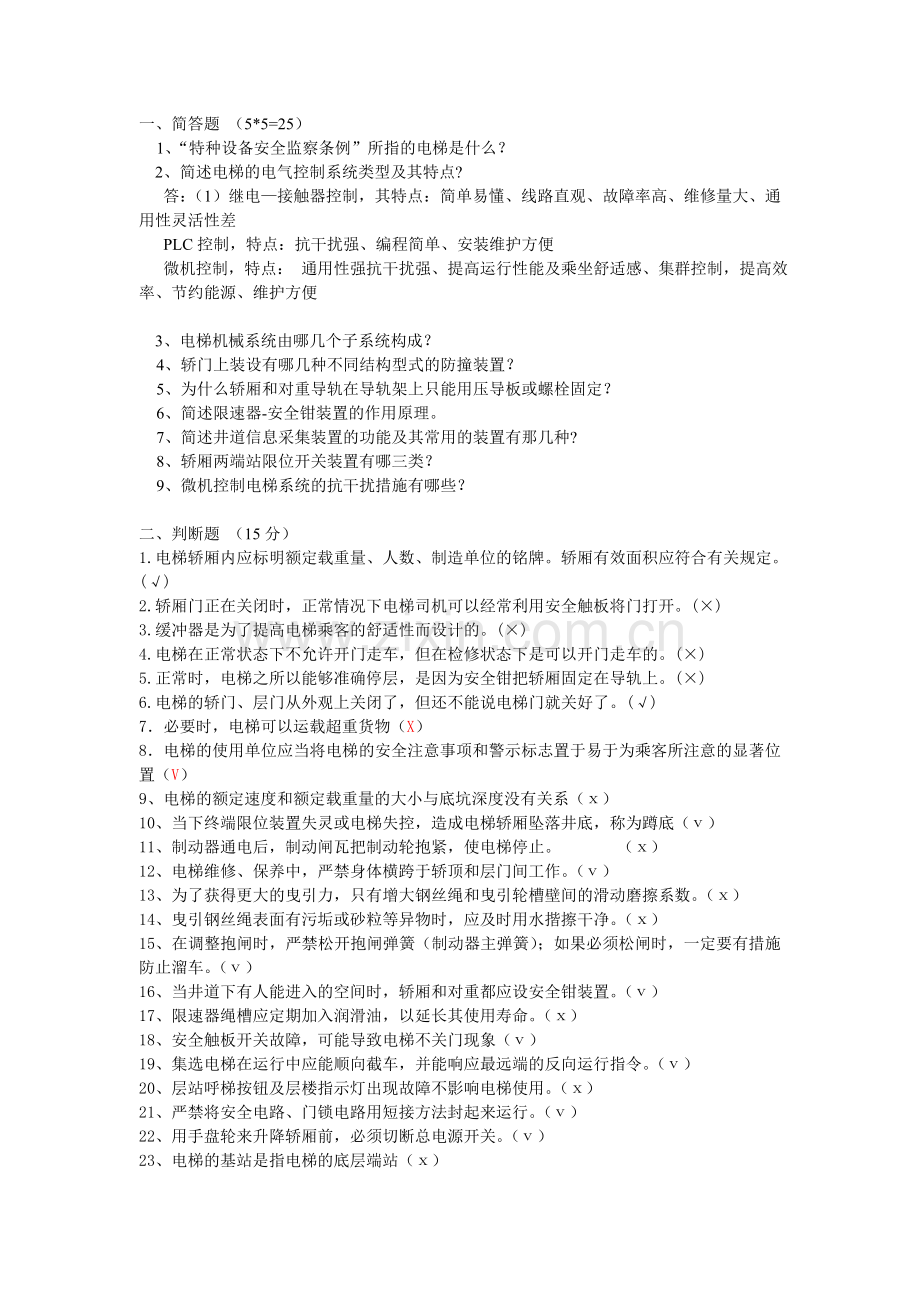

一、 简答题 （5*5=25）
1、“特种设备安全监察条例”所指的电梯是什么？
2、简述电梯的电气控制系统类型及其特点?
答：（1）继电—接触器控制，其特点：简单易懂、线路直观、故障率高、维修量大、通用性灵活性差
PLC控制，特点：抗干扰强、编程简单、安装维护方便
微机控制，特点： 通用性强抗干扰强、提高运行性能及乘坐舒适感、集群控制，提高效率、节约能源、维护方便

3、电梯机械系统由哪几个子系统构成？
4、轿门上装设有哪几种不同结构型式的防撞装置？
5、为什么轿厢和对重导轨在导轨架上只能用压导板或螺栓固定？
6、简述限速器-安全钳装置的作用原理。
7、简述井道信息采集装置的功能及其常用的装置有那几种?
8、轿厢两端站限位开关装置有哪三类？
9、微机控制电梯系统的抗干扰措施有哪些？

二、 判断题 （15分）
1.电梯轿厢内应标明额定载重量、人数、制造单位的铭牌。轿厢有效面积应符合有关规定。(√)
2.轿厢门正在关闭时，正常情况下电梯司机可以经常利用安全触板将门打开。(×)
3.缓冲器是为了提高电梯乘客的舒适性而设计的。(×)
4.电梯在正常状态下不允许开门走车，但在检修状态下是可以开门走车的。(×)
5.正常时，电梯之所以能够准确停层，是因为安全钳把轿厢固定在导轨上。(×)
6.电梯的轿门、层门从外观上关闭了，但还不能说电梯门就关好了。(√)
7．必要时，电梯可以运载超重货物（X）
8．电梯的使用单位应当将电梯的安全注意事项和警示标志置于易于为乘客所注意的显著位置（V）
9、电梯的额定速度和额定载重量的大小与底坑深度没有关系（ⅹ）
10、当下终端限位装置失灵或电梯失控，造成电梯轿厢坠落井底，称为蹲底（ⅴ）
11、制动器通电后，制动闸瓦把制动轮抱紧，使电梯停止。 （ⅹ）
12、电梯维修、保养中，严禁身体横跨于轿顶和层门间工作。（ⅴ）
13、为了获得更大的曳引力，只有增大钢丝绳和曳引轮槽壁间的滑动磨擦系数。（ⅹ）
14、曳引钢丝绳表面有污垢或砂粒等异物时，应及时用水揩擦干净。（ⅹ）
15、在调整抱闸时，严禁松开抱闸弹簧（制动器主弹簧）；如果必须松闸时，一定要有措施防止溜车。（ⅴ）
16、当井道下有人能进入的空间时，轿厢和对重都应设安全钳装置。（ⅴ）
17、限速器绳槽应定期加入润滑油，以延长其使用寿命。（ⅹ）
18、安全触板开关故障，可能导致电梯不关门现象（ⅴ）
19、集选电梯在运行中应能顺向截车，并能响应最远端的反向运行指令。（ⅴ）
20、层站呼梯按钮及层楼指示灯出现故障不影响电梯使用。（ⅹ）
21、严禁将安全电路、门锁电路用短接方法封起来运行。（ⅴ）
22、用手盘轮来升降轿厢前，必须切断总电源开关。（ⅴ）
23、电梯的基站是指电梯的底层端站（ⅹ）

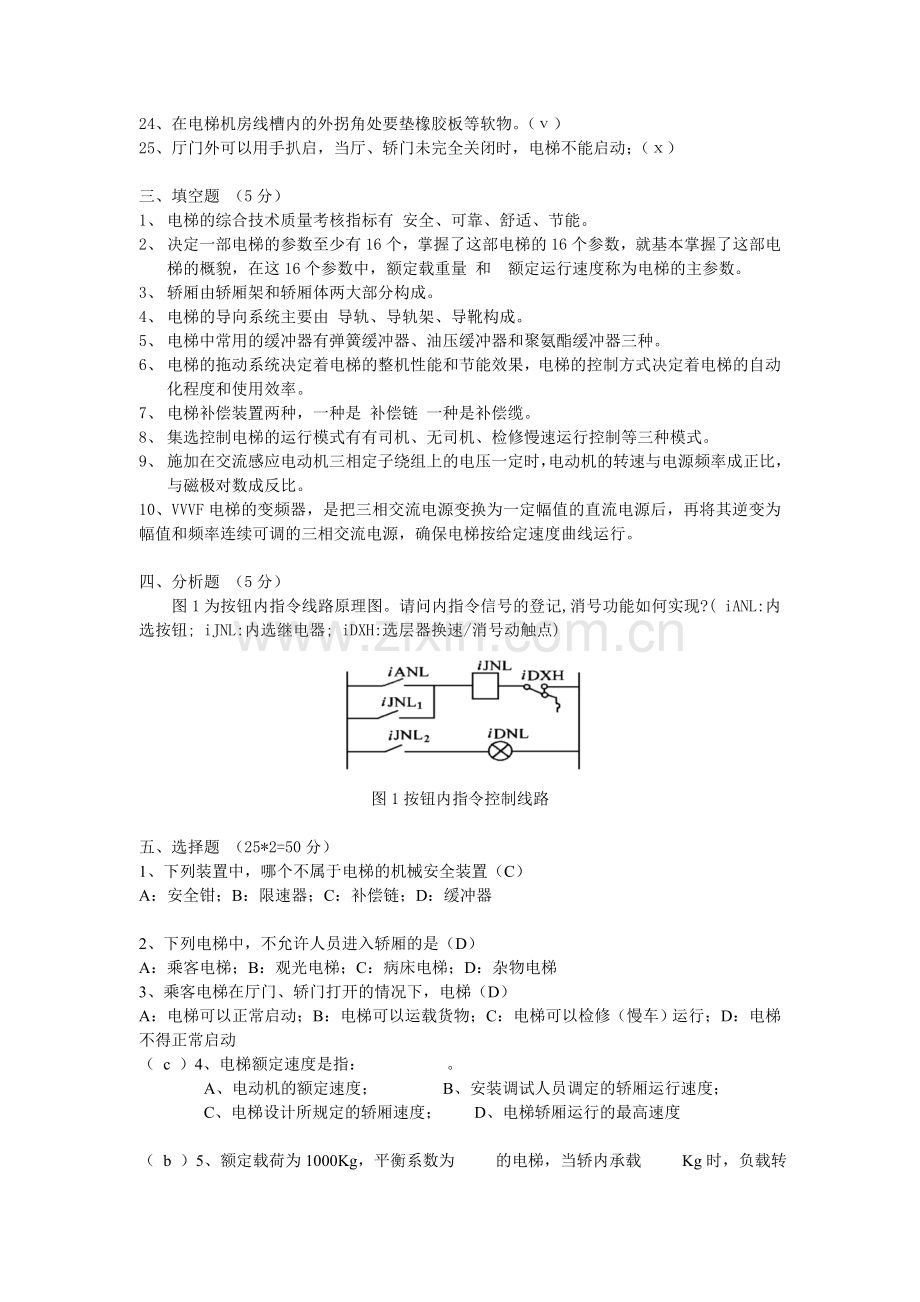

24、在电梯机房线槽内的外拐角处要垫橡胶板等软物。（ⅴ）
25、厅门外可以用手扒启，当厅、轿门未完全关闭时，电梯不能启动；（ⅹ）

三、 填空题 （5分）
1、 电梯的综合技术质量考核指标有 安全、可靠、舒适、节能。
2、 决定一部电梯的参数至少有16个，掌握了这部电梯的16个参数，就基本掌握了这部电梯的概貌，在这16个参数中，额定载重量 和 额定运行速度称为电梯的主参数。
3、 轿厢由轿厢架和轿厢体两大部分构成。
4、 电梯的导向系统主要由 导轨、导轨架、导靴构成。
5、 电梯中常用的缓冲器有弹簧缓冲器、油压缓冲器和聚氨酯缓冲器三种。
6、 电梯的拖动系统决定着电梯的整机性能和节能效果，电梯的控制方式决定着电梯的自动化程度和使用效率。
7、 电梯补偿装置两种，一种是 补偿链 一种是补偿缆。
8、 集选控制电梯的运行模式有有司机、无司机、检修慢速运行控制等三种模式。
9、 施加在交流感应电动机三相定子绕组上的电压一定时，电动机的转速与电源频率成正比，与磁极对数成反比。
10、VVVF电梯的变频器，是把三相交流电源变换为一定幅值的直流电源后，再将其逆变为幅值和频率连续可调的三相交流电源，确保电梯按给定速度曲线运行。

四、 分析题 （5分）
图1为按钮内指令线路原理图。请问内指令信号的登记,消号功能如何实现?( iANL:内选按钮; iJNL:内选继电器; iDXH:选层器换速/消号动触点)

图1按钮内指令控制线路

五、 选择题 （25*2=50分）
1、下列装置中，哪个不属于电梯的机械安全装置（C）
A：安全钳；B：限速器；C：补偿链；D：缓冲器

2、下列电梯中，不允许人员进入轿厢的是（D）
A：乘客电梯；B：观光电梯；C：病床电梯；D：杂物电梯
3、乘客电梯在厅门、轿门打开的情况下，电梯（D）
A：电梯可以正常启动；B：电梯可以运载货物；C：电梯可以检修（慢车）运行；D：电梯不得正常启动
（ c ）4、电梯额定速度是指： 。
A、电动机的额定速度；　　　　B、安装调试人员调定的轿厢运行速度；
C、电梯设计所规定的轿厢速度；　　D、电梯轿厢运行的最高速度

（ b ）5、额定载荷为1000Kg，平衡系数为 的电梯，当轿内承载 Kg时，负载转距最小，电梯处于最佳状态。
A、0.4；500 B、0.45；450 C、0.5；400 D、0.45；500
( B )6、在电梯出现超速状态时， 首先动作而带动其他装置使电梯立即制停。
A、 安全钳；B、限速器；C、缓冲器；D、选层器；
（B）7.层门和门锁的有效设置，是防止 事故的重要措施。
A.撞击 B.坠落 C.电击 D.机械伤害
（B）8．用层门钥匙开启层门前，应 。
A．观察层楼显示 B．确认轿厢位置 C.有人监护 D.接受培训
（A）9．需要手动盘车时，应 。
A．切断电梯电源 B．按下停止开关 C．有人监护 D.打开制动器
（D）10、电梯的补偿链中穿有麻绳，其主要作用是 。
A.增加强度 B.便于安装 C.便于加油 D.防止噪音
（A）11．电梯不平层是指： 。
A.电梯停靠某层站时，厅门地坎与轿门地坎的高度差过大
B.电梯运行速度不平稳
C.某层厅门地坎水平度超标
D.轿厢地坎水平度超标
（C）12．为防止发生坠落和剪切事故，层门由 锁住，使人在层站外不用开锁装置无法将层门打开。
A．安全触板 B．电气安全触点 C．门锁 D．门刀
13、下列装置中，哪个不属于电梯的电气安全保护装置装置（D）
A：门连锁安全保护；B：过载及短路保护；C：极限开关；D：缓冲器

14、下列不属于垂直电梯的是（A）
A：自动扶梯；B：观光电梯；C：病床电梯；D：液压电梯

15、额定速度大于1m/s而小于2.5m/s的电梯属于（B）
A：低速电梯；B：快速电梯；C：高速电梯；D：超高速电梯
16、下列哪项不属于电梯的基本参数（D）
A：拖动方式；B：开门方式；C：额定速度；D：钢丝绳径
17、额定载重量为800公斤的乘客电梯，最大乘客人数为（C）人
A：7；B：15；C：11；D：22
18、电梯层门锁啮合元件的啮合长度不得小于（C）
A：3mm；B：5mm；C：7mm；D：9mm
19、电梯检修运行时，轿厢的速度不得大于（B）
A：0.5m/s；B：0.63m/s；C：1.0m/s；D：1.5m/s
20、下列哪一项是对电梯性能的最基本、最重要的要求（A）
A：安全可靠；B：装潢新颖美观；C：平层精度较高；D：舒适感较好
21、当突然停电时，电梯内的（A）应当自动启动
A：应急照明装置；B：风扇；C：轿厢照明；D：紧急电动装置
22、电梯在6楼并且上行，10层和1层同时有人呼梯，电梯（A）
A：继续上行至10楼；B：下行至1楼；C：运行方向不定；D：停止不动
( B )23、电梯运行速度失控时，     装置可以使电梯强行制停，不使其坠落。
   A. 缓冲器          B. 限速器－安全钳
 C. 超载保护        D. 补偿装置
24: 额定载重量为1000kg的电梯，轿厢自重重量为１４００kg，对重重量１９００kg，则平衡系数为（ C ）。
A.0.3 B.0.4 C.0.5 D.0.6
25: 额定载重量为1000kg的电梯，轿厢重量为1500kg，对重重量2000kg，则平衡系数为（ C ）。
A.0.3 B.0.4 C.0.5 D.0.6
26、下列（ D ）不属于内指令线路控制。
A.内指令信号登记 B.内指令信号灯控制
C.内指令信号消号 D.电梯减速
27: 曳引轮与钢丝绳的磨擦系数最大的是（ D ）。
A.半圆形槽 B.带切口的半圆形槽 C.切口形槽 D.V形槽
28: 采用复绕式，增大钢丝绳在曳引轮上包角,其目的是提高（ C ）。
A.平衡系数 B.钢丝绳安全系数 C.曳引力 D.曳引轮与钢丝绳直径比
29、滚动导靴的工作特点是（ B ）
A.需要在导轨工作面加油 B.摩擦损耗减小
C.与导轨摩擦较大 D.舒适感差
30、 （ B ）电梯俗称VVVF电梯。
A.交流双速调速 B.交流变频变压调速 C.液压 D.直流调速
31: （ A ）系统由电动机、供电系统、速度反馈装置和调速装置等组成。
A.电力拖动　　 B.电气控制　　C.曳引　　D.安全保护
32: （ D ）系统由操纵装置，位置显示装置，控制屏、平层装置、选层器等组成。
A.曳引 B.重量平衡 C.电力拖动 D.电气控制
33、 （ C ）系统由轿厢门、层门、开门机、联动机构、门锁等组成。
A.导向 B.曳引 C.门 D.安全保护
34、电梯曳收机通常由电动机， B 减速箱，和导向轮组成。
　　A、曳收强 B、制动器 C、轿厢 D、对重
35、电梯供电系统应采用 （A）系统。
　　A、三相五线制 B、三相四线制 C、三相三线制 D、中性点接地
（A）36．轿厢内应设停电应急照明，在正常照明电源中断的情况下能( )
A．自动投入 B．人工投入 C．长时燃亮 D．替代正常照明
37、超载保护装置起作用时，使电梯门 C ，电梯也不能起动，同时发出声和灯光信号。
　　A关闭 B、打开 C、不能关闭 D、不能打开
38、为了必要（如救援）时能从层站外打开层门，紧急开锁装置应 C 。
　　A、在基站层门上设置 B、在两个端站层门上设置
　　C、设置在每个层站上 D、设置在中间层门上
（C）39．限速器的运转反映的是        的真实速度。
A．曳引机      B．曳引轮      C．轿厢      D.曳引绳
（A）40．当电梯额定速度大于0.63m/s时，应采用            。
A．渐进式安全钳   B．瞬时式安全钳   C．带缓冲作用的瞬时式安全钳
D．任何型式的安全钳均可用
41、电梯的平层准确度取决于__C_.
A.电梯的额定运行速度 B.电梯的额定载重量 C。电梯的拖动方式 D。电梯的控制方式
42.对于额定速度V<2.0m/s的曳引驱动客梯、货梯，为提高曳引绳的使用寿命，曳引轮的直径D和曳引绳的直径d的比值应为__B___。
A．≥50 B。≥40 C. ≥30 D. ≥20
43.有一部交流感应电动机的定子绕组产生的旋转测场为6/24极，这部电动机的同步速度应为___A__。
A．1000/250r/min B．1500/250r/min C. 1000/500r/min D. 1500/500r/min
44.采用干簧管换速平层装置作为井道信息采集装置的电梯，若已知电梯的额定运行速度V=0.5m/s，提前换速距离为700mm，上下运行换速同用一根隔磁板，这根隔磁板的长度应为__A_.
A .700mm B.1400mm C.2100mm D.350mm
45.我国在用VVVF拖动电梯采用的速度反馈装置多采用___D__.
A.红外开关 B。光电开关 C。测速发电机 D。旋转编码器
