出图说明
出图之前先在模型中做碰撞检查、模型数据检查、工程数据同步，检查无误后即可出图
一：ISO图

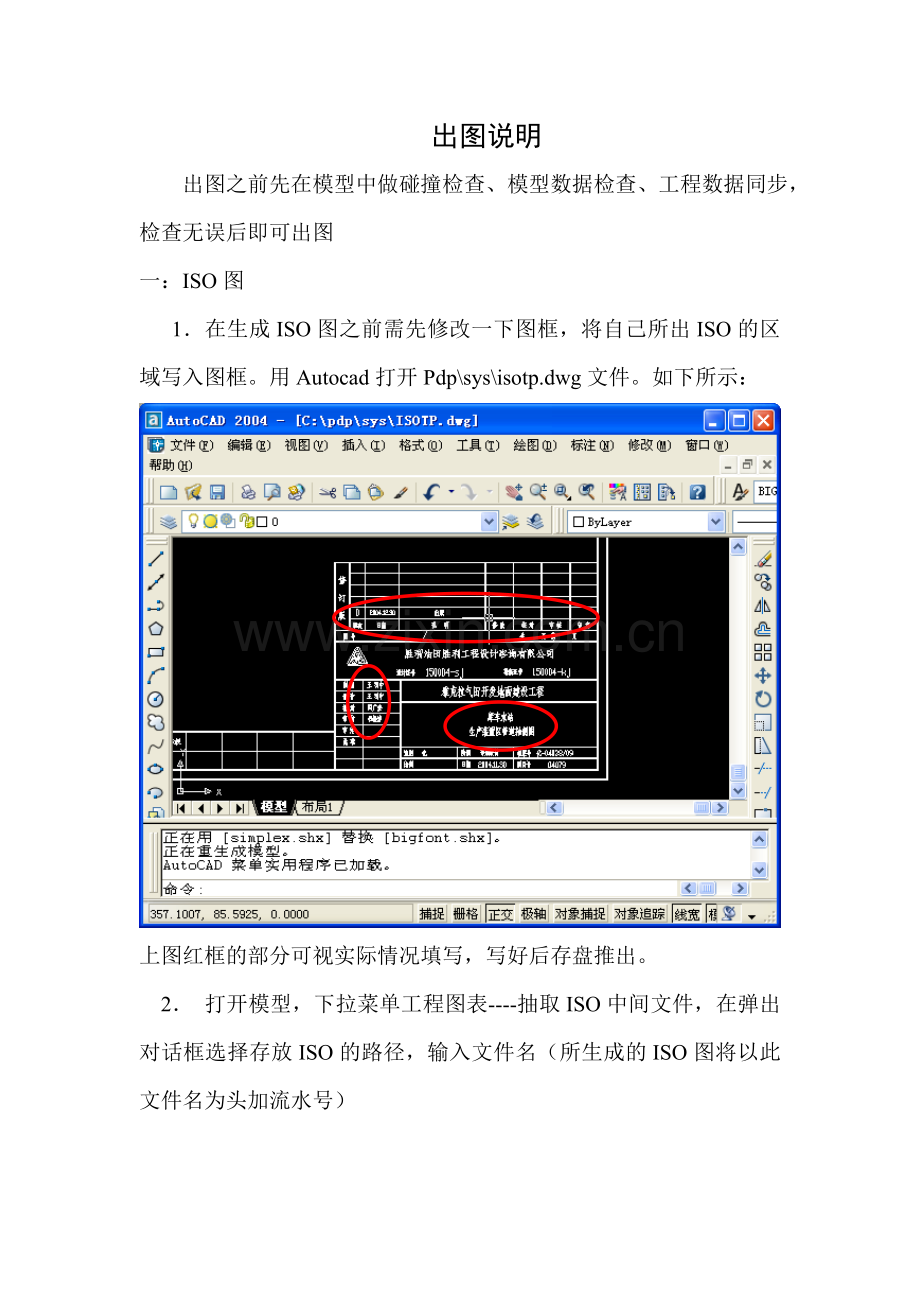

1．在生成ISO图之前需先修改一下图框，将自己所出ISO的区域写入图框。用Autocad打开Pdp\sys\isotp.dwg文件。如下所示：

上图红框的部分可视实际情况填写，写好后存盘推出。
2． 打开模型，下拉菜单工程图表----抽取ISO中间文件，在弹出对话框选择存放ISO的路径，输入文件名（所生成的ISO图将以此文件名为头加流水号）

3．然后选择生成ISO图的方式，第一次出一般是用全部（A）,以后修改少量管线可用管段号（L）或拾取（P）方式。选择A后接着输入图号前缀化-04038/09-，如下所示：

4．数据中间文件生成后，下拉菜单工程图表----生成ISO图，画面如下：

如此时没有绿字出现，则先关闭窗口退出。用Autocad打开Pdp\sys\isodefau.dwg文件，打开后无需做任何操作，不存盘退出即可。然后再进入PDSOFT，在命令行选项里选初始化（I），画面如下：

点击ISO图进入，则可以进入到有绿字的画面。

5．在有绿字的画面下，下拉菜单自动生成----成批出图，弹出如下对话框：

点上图红框所示管线索引文件，在弹出对话框选择ISO数据文件存放的路径，找到一个与模型同名，扩展名为IDL的索引文件，打开。

将所用的管线号选中（鼠标点中第一条管线号托动到最后一条管线号即可），然后点增加，确定。
6．有些较长的管线号可能无法一次生成，或虽生成但图面较混乱的需手动分张。
7．打印可使用批处理打印命令ISOBPLOT,首先确认所有的ISO图都已经生成了，先进入PDSOFT，打开第一张ISO图，打开的状态是模型的状态，可通过下拉菜单视图----视图切换---ISO图面，切换到ISO图面。视图切换示意如下：

首先对这一张ISO图做打印设置，设置好后，送去打印，打印无误后，在命令行输入ISOBPLOT，根据提示首先输入总页数（S），起始页码（N），然后输出到打印机（P），在弹出的对话框选择所有需要打印的ISO图。建议第一次打A4，校核无误后再打印正式A3的施工图。

8．ISO图的接图号可能需要手工修改，假如一批图纸所有管线都是一张的话，接图号是正确的，如果其中有管线分张的话，接图号就需手工修改一下。

上图红框所示的接图号，应与所接管线号（DR-10001）的右下角图签栏第 张号码相同。建议在打印好的ISO图上标好此接图号后再进电脑修改

二．材料表
1．综合材料表和管段表
打开模型，下拉菜单 工程图表----BOM统计----初始化
工程图表----BOM统计----统计定义

选中当前模型，如有多个模型一起统计的话，点增加模型，默认的样表文件1为综合材料表的首页模板，样表文件2的模板名是在首页名字后加A。BOM文件名为生成的材料表文件名，如不给路径的话生成在PDP下。可用BOM浏览查看生成的材料表，如首页左上角的图标没显示出来，可在命令行输入命令SHADEMODE，2D,然后RE即可。打印可使用BOM统计―――成批打印，还是先设置好一张材料表送去打印，确认无误后再成批打印。
生成的综合材料表没有仪表泡部分，统计仪表泡可以利用平面图中下拉菜单文字标注――设备表，可把此表的仪表泡部分复制粘贴到综合材料表。
管段表的生成方式与上述相同，只需更换模板的名字即可，样表文件1选择pdp\sys\管段表首页，样表文件2选择pdp\sys\管段表次页。
2．支吊架索引表及材料汇总表
打开模型，下拉菜单配管――管架编辑――管架索引表，在弹出对话框选择索引表模板的文件名，pdp\sys\supportindextbl。弹出如下对话框：

上图左边小红框输入30，添加，32添加，30代表首页的表格共30行，32代表次页以后的表格共32行。上图右边大红框选中单独的文件，然后在文件名栏给出生成的索引表的路径及文件名。确定。生成完的索引表需手工处理一下首页的表头，将自动生成的首页表头和最外围的边框删掉，删完后如下图所示：

然后插入首页表头，命令行输入命令insert,在弹出的对话框名称栏里选择pdp\sys\支吊架首页表头，如下图所示：

上图确定后，插入点捕捉索引表的左上角端点。表头插入后，用text命令写入第几页，共几页。
生成材料汇总表与以上方式相同，下拉菜单配管――管架编辑――管架材料汇总表，选择模板为pdp\sys\supportmaterialtbl,生成后同样将首页表头删除，重新插入首页表头。

三．平面图
打开模型，下拉菜单工程图表――生成平面图，立面图，转入到平面图的环境，还是下拉菜单文件管理――新建平剖图，出现如下对话框：

在视图方向栏选择所需的视图，设置好出图比例和线宽等级二，管件双线表示最小管径给800，然后确定，给定生成平面图的文件名。视框定义通常是选用第一种矩形＋两深度。
生成平面图后先做标注参数设置，下拉菜单文件管理――图纸初始化――标注参数设置：

以上标注参数设置依项目统一规定。
然后下拉菜单文件管理――图纸初始化――插入图框。
平面图的标注，可以利用自动标注功能，但自动标注的管线号可能较乱，可以在自动标注的选项中把管线号去掉，通过手工标注管线表的方式来标注管线号。
如平面图已经标注了一部分，但此时模型有误需要修改，可以利用编辑返回的功能，返回到模型修改完毕后，再重新生成平面图，文件管理――重建平剖图。
在以上生成图纸或材料表的过程中，如有错误提示，需尽快提出，排查错误后再继续出图。
北京中科辅龙
杨静涛
yangjingtao@
01062968885-906
