开槽技术交底.doc

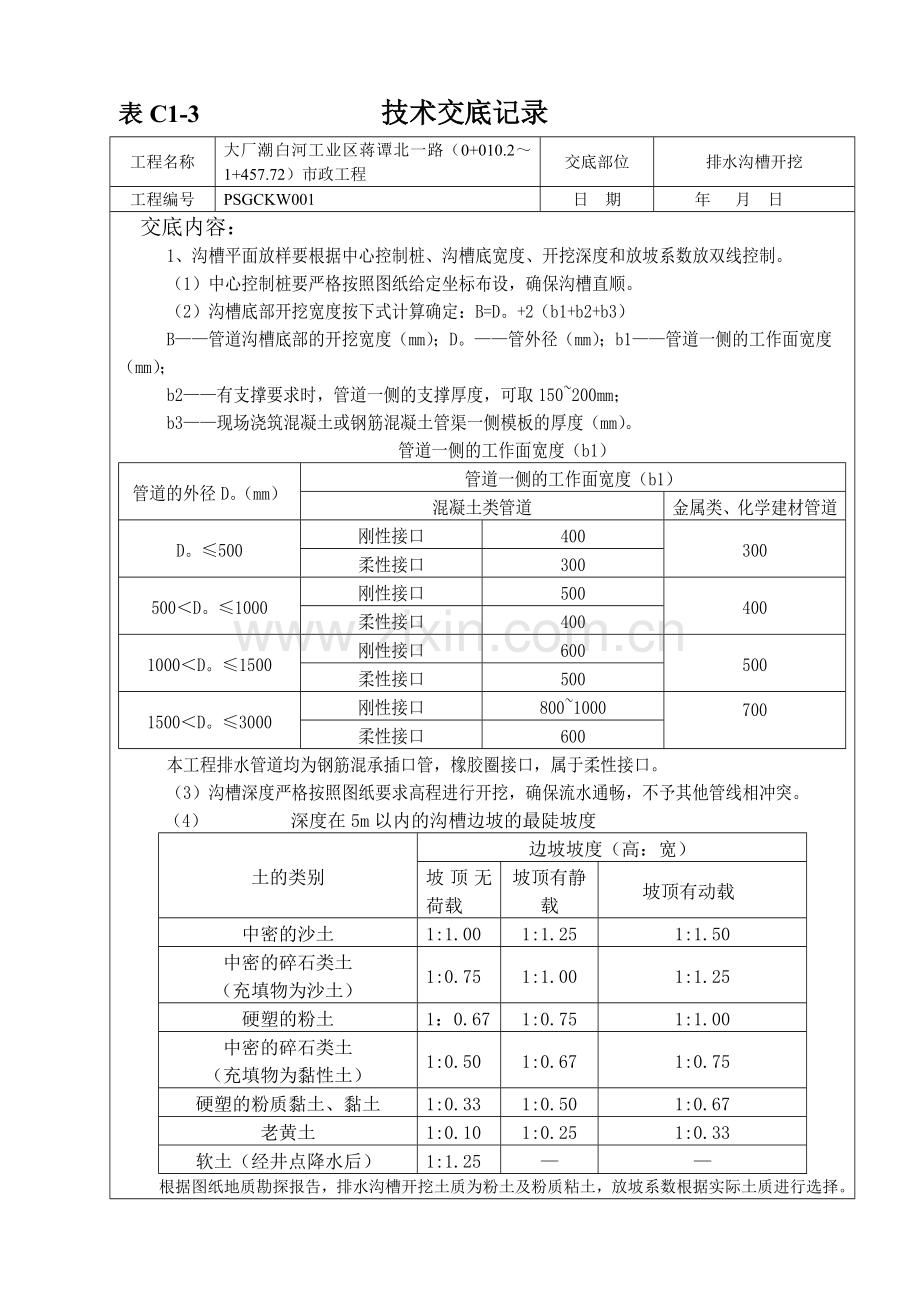

表C1-3 技术交底记录
工程名称
大厂潮白河工业区蒋谭北一路（0+010.2～1+457.72）市政工程
交底部位
排水沟槽开挖
工程编号
PSGCKW001
日 期
年 月 日
交底内容：
1、沟槽平面放样要根据中心控制桩、沟槽底宽度、开挖深度和放坡系数放双线控制。
（1）中心控制桩要严格按照图纸给定坐标布设，确保沟槽直顺。
（2）沟槽底部开挖宽度按下式计算确定：B=D。+2（b1+b2+b3）
B——管道沟槽底部的开挖宽度（mm）；D。——管外径（mm）；b1——管道一侧的工作面宽度（mm）；
b2——有支撑要求时，管道一侧的支撑厚度，可取150~200mm；
b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。
管道一侧的工作面宽度（b1）
管道的外径D。（mm）
管道一侧的工作面宽度（b1）
混凝土类管道
金属类、化学建材管道
D。≤500
刚性接口
400
300
柔性接口
300
500＜D。≤1000
刚性接口
500
400
柔性接口
400
1000＜D。≤1500
刚性接口
600
500
柔性接口
500
1500＜D。≤3000
刚性接口
800~1000
700

柔性接口
600
本工程排水管道均为钢筋混承插口管，橡胶圈接口，属于柔性接口。
（3）沟槽深度严格按照图纸要求高程进行开挖，确保流水通畅，不予其他管线相冲突。
（4） 深度在5m以内的沟槽边坡的最陡坡度
土的类别
边坡坡度（高：宽）
坡顶无荷载
坡顶有静载
坡顶有动载
中密的沙土
1:1.00
1:1.25
1:1.50
中密的碎石类土
（充填物为沙土）
1:0.75
1:1.00
1:1.25
硬塑的粉土
1：0.67
1:0.75
1:1.00
中密的碎石类土
（充填物为黏性土）
1:0.50
1:0.67
1:0.75
硬塑的粉质黏土、黏土
1:0.33
1:0.50
1:0.67
老黄土
1:0.10
1:0.25
1:0.33
软土（经井点降水后）
1:1.25
—
—
根据图纸地质勘探报告，排水沟槽开挖土质为粉土及粉质粘土，放坡系数根据实际土质进行选择。
技术负责人： 交底人： 接交人：

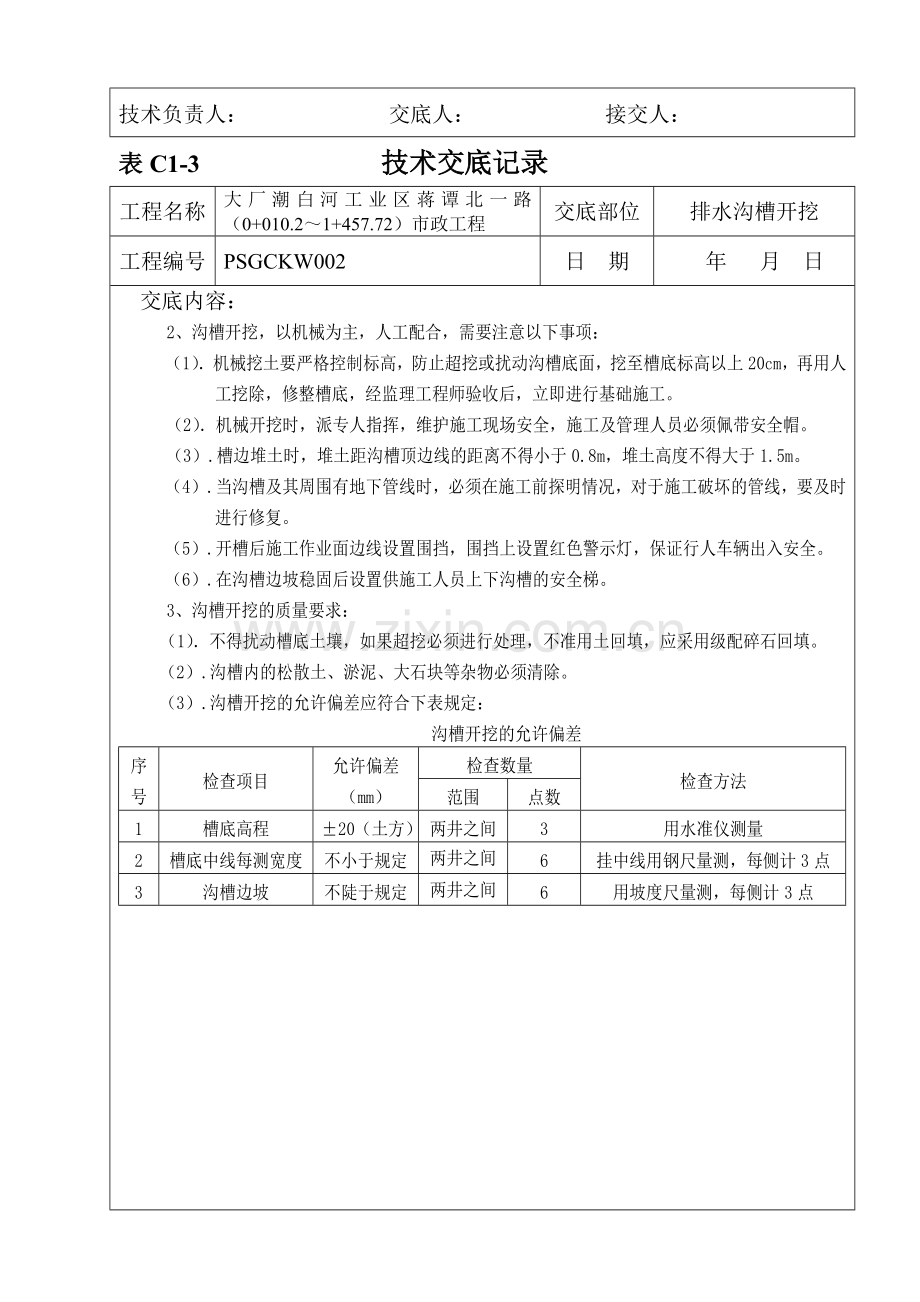

表C1-3 技术交底记录
工程名称
大厂潮白河工业区蒋谭北一路（0+010.2～1+457.72）市政工程
交底部位
排水沟槽开挖
工程编号
PSGCKW002
日 期
年 月 日
交底内容：
2、沟槽开挖，以机械为主，人工配合，需要注意以下事项：
（1）．机械挖土要严格控制标高，防止超挖或扰动沟槽底面，挖至槽底标高以上20cm，再用人工挖除，修整槽底，经监理工程师验收后，立即进行基础施工。
（2）．机械开挖时，派专人指挥，维护施工现场安全，施工及管理人员必须佩带安全帽。
（3）.槽边堆土时，堆土距沟槽顶边线的距离不得小于0.8m，堆土高度不得大于1.5m。
（4）.当沟槽及其周围有地下管线时，必须在施工前探明情况，对于施工破坏的管线，要及时进行修复。
（5）.开槽后施工作业面边线设置围挡，围挡上设置红色警示灯，保证行人车辆出入安全。
（6）.在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。
3、沟槽开挖的质量要求：
（1）．不得扰动槽底土壤，如果超挖必须进行处理，不准用土回填，应采用级配碎石回填。
（2）.沟槽内的松散土、淤泥、大石块等杂物必须清除。
（3）.沟槽开挖的允许偏差应符合下表规定：
沟槽开挖的允许偏差
序号
检查项目
允许偏差（mm）
检查数量
检查方法
范围
点数
1
槽底高程
±20（土方）
两井之间
3
用水准仪测量
2
槽底中线每测宽度
不小于规定
两井之间
6
挂中线用钢尺量测，每侧计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺量测，每侧计3点

技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
大厂潮白河工业区蒋谭北一路（0+010.2～1+457.72）市政工程
交底部位
排水管道基础
工程编号
PSGDJC001
日 期
年 月 日
交底内容：
1、基础施工前每隔10m左右钉一中桩和两个边桩，以控制基础宽度和高度。
2、基础底层用人工修整槽底，清除淤泥和碎土，如有超挖，要用碎石或砂填实，不得用土回填。
3、人工摊铺管道基础，基础宽度、厚度、高程应满足设计和规范要求。
4、基础质量标准
管基材料不得铺筑在淤泥和松填土之上，管基表面平整，两井之间顺直。

技术负责人： 交底人： 接交人：

表C1-3 技术交底记录
工程名称
大厂潮白河工业区蒋谭北一路（0+010.2～1+457.72）市政工程
交底部位
管道铺设
工程编号

日 期
年 月 日
交底内容：
管道铺设
管节成品按照产品质量标准进行质量检验，不符合标准者不得使用。管节在起吊、装卸、运输过程中要轻拿轻放，严禁抛扔或激烈碰撞。管道存放要遮盖，避免阳光暴晒，以防变形和老化。管道堆放高度不能超过1.5米。
采用吊车下管，人工配合吊车定位调直。管座施工应两侧同时进行，预防管节挤偏。
管节安装时不得损伤管节，密封橡胶圈不得脱槽、挤出和扭曲，承插口的间隙要均匀，满足规范要求。
吊车安管时，派专人指挥，操作人员要集中思想，听从指挥，并遵守下列要求：
a. 起吊设备根据机械性能合理选用，严禁超载。
b. 在吊臂回转半径的影响范围内，不得有障碍物或站人。
c．操作时，应采用可靠的软带吊具，沟槽上下密切配合，注意安全。
d．事先检查设备是否存在故障，严禁带病操作。

技术负责人： 交底人： 接交人：

表C1-3 技术交底记录
工程名称
大厂潮白河工业区蒋谭北一路（0+010.2～1+457.72）市政工程
交底部位
检查井砌筑
工程编号

日 期
年 月 日
交底内容：
检查井砌筑
首先清理沟槽底土基避免超挖，如有超挖采用级配碎石回填，然后支模浇筑砼基础，养生7天后进行井室砌筑，砌筑时要求坐浆饱满，错缝砌筑，圆形井室的外侧楔形砖缝要打砖填砌。不得有空隙，每砌50cm高要用垂线校准圆心，所用机砖要先用水浇透，内外砂浆抹面所用中砂要全部过筛，并严格按照施工配合比拌和。井室砌筑收口要圆顺，井圈井盖安装牢固，爬梯安装位置准确、牢固，流水槽要与上下游管内底顺接良好。施工中要重点做好管、井结合部位的防渗处理。

技术负责人： 交底人： 接交人：

表C1-3 技术交底记录
工程名称
大厂潮白河工业区蒋谭北一路（0+010.2～1+457.72）市政工程
交底部位
沟槽回填
工程编号

日 期
年 月 日
交底内容：
回填土施工
沟槽回填前必须清理底部，基础不得有建筑垃圾，腐植物、淤泥、草皮及生活垃圾，回填土分层回填压实，每层厚度不得大于设计和规范要求，回填后用压路机进行碾压成型，在不能机械碾压部分，用打夯机或人工进行夯压实，打夯前对土初步平整，然后一夯压半夯，夯夯相连，行行相接，两遍纵横交叉分层打夯，夯打遍数以达到设计要求为准。回填过程中试验人员现场全程监管及时进行压实度检测确保回填质量。
1、回填时注意以下事项：
a．管道两侧回填应同时进行，严格控制每层回填土厚度，人工回填夯实每层回填厚度为15～20cm，机械回填夯实每层回填厚度为20～30cm。
b．严格控制回填土的压实质量、控制含水量、夯实遍数、防止回填土下沉影响工程质量。
c．雨天不得进行回填土施工，如必须施工时，要分段尽快完成，且要采用碎石类或砂土类填料，现场要有防雨措施，以防止地表水浸入。
d．回填时，要注意保护有关轴线和水准点、高程，防止碰撞下沉。
e、回填密实度应满足规范要求。

技术负责人： 交底人： 接交人：
