湛江办公用品模具热流道制作商说明 怎么进行模具的安装和试模

文/热恒热流道彭银英

热恒热流道综合以往经验，把一般模具安装以及试模方法步骤进行如下归类：
第一：如何进行模具的安装
A.模具安装在工台中心，并调整位置、方向。
B.确认垫铁位置。
C,按下电机的“停止”按钮，当行程速度20SPM左右时，利用飞轮的惯性，慢慢下降滑块，将模柄装入滑块的模柄孔中。
A.顺送模具送料方向的中心线与材料的中心线应保持一致。
B.确认模具的落料孔位置，以防被垫铁堵住。并避免垫铁之间跨距过大，造成模具变形。
C.注意利用“寸动”行程操作！
第二：粗调闭合高度
A.完全松开模柄螺栓。

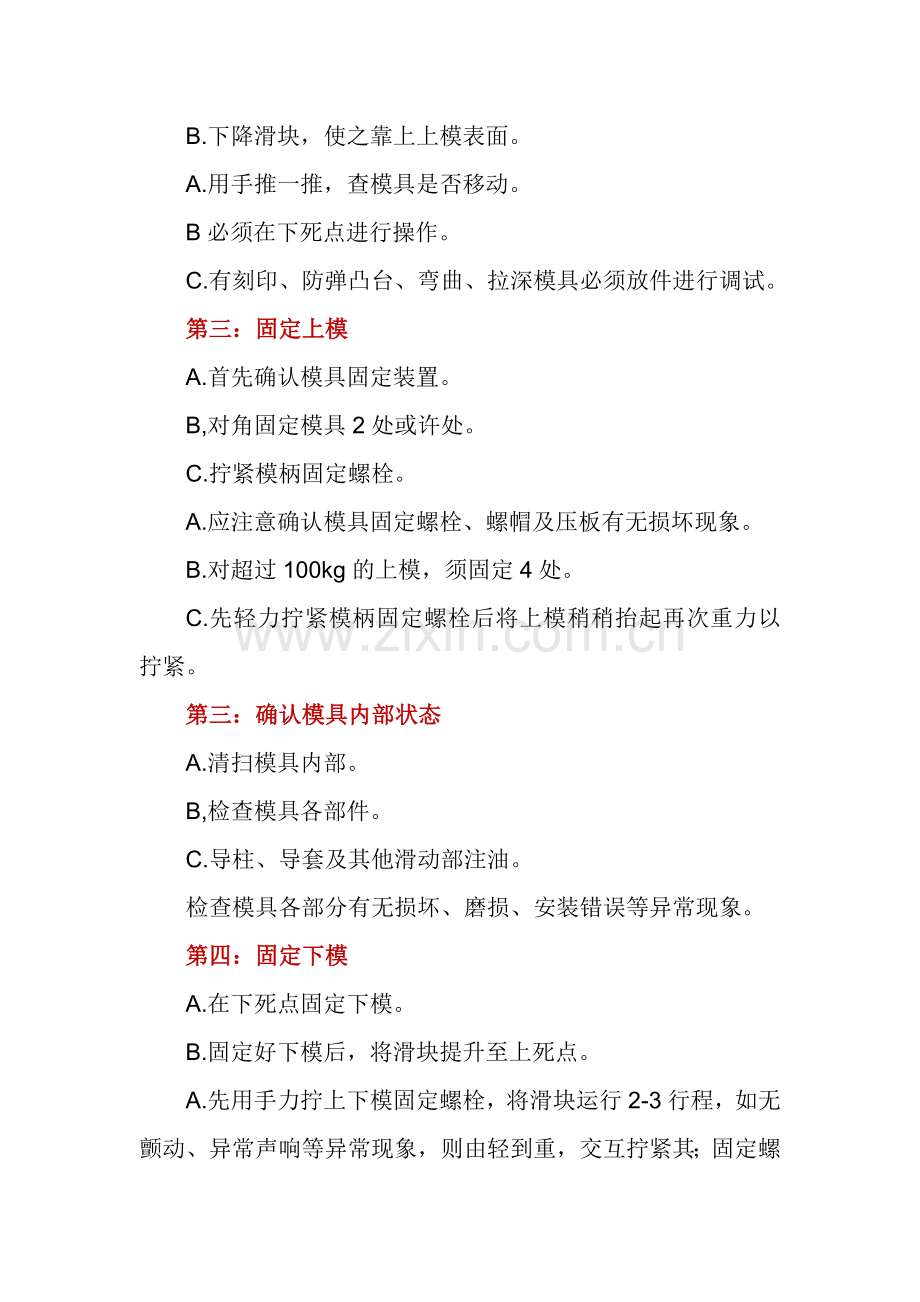

B.下降滑块，使之靠上上模表面。
A.用手推一推，查模具是否移动。
B必须在下死点进行操作。
C.有刻印、防弹凸台、弯曲、拉深模具必须放件进行调试。
第三：固定上模
A.首先确认模具固定装置。
B,对角固定模具2处或许处。
C.拧紧模柄固定螺栓。
A.应注意确认模具固定螺栓、螺帽及压板有无损坏现象。
B.对超过100kg的上模，须固定4处。
C.先轻力拧紧模柄固定螺栓后将上模稍稍抬起再次重力以拧紧。
第三：确认模具内部状态
A.清扫模具内部。
B,检查模具各部件。
C.导柱、导套及其他滑动部注油。
检查模具各部分有无损坏、磨损、安装错误等异常现象。
第四：固定下模
A.在下死点固定下模。
B.固定好下模后，将滑块提升至上死点。
A.先用手力拧上下模固定螺栓，将滑块运行2-3行程，如无颤动、异常声响等异常现象，则由轻到重，交互拧紧其；固定螺栓。
B.模具的固定螺栓尽量安装在靠近模具侧。
C.模具固定部位下面不能悬空。
D.注意导向部位有无异常声响。
第五：精调冲床闭合高度(DH值)
A,根据作业标准书规定的DH值或工件状态适当调整闭合高度。
B,放入纸片，查看模具的合模程度。
A.冲裁模的合模深度以0.2-0.3为宜。
B.调试折弯模、拉深模时注意观察工件表面的压痕、拉痕以及角度、深度、形状的变化。
C.注意确认有无间隙不均、啃模等异常现象。
第六：调整挺杆的限位螺钉滑块提升至上死点，调整限位螺钉使挺杆可靠接触。
A.注意固定好制动螺钉。
B.检查顶杆、顶料板、顶料销、顶出器是否变形卡住。
第七：调整其他加工条件
A,确认冲压用油及其装置。
B.确认送料间隙、压力、释放时间、送料中心及高度是否适宜。
C.确认气垫压力是否适宜。
D.确认冲压行程速度上否适宜。
模具调整工将有关作业要领、注意事项告诉操作者。
了解模具基本，我们来继续了解模具的试模：
A.调模作业应注意确认周边状态慎重进行。
B.调模后作好相关联络工作。
C.将自检合格的试模品提交检验。
A.调试完后需经班长或相关责任者确认；相关责任者给予必要的指导。
B.调模工将有关冲压操作注意事项告诉作业人员。
第一：准备量产
A.试模结束后整理工具及器具。
B.清理试模品。
A.正常作业时，冲床及送料机上禁止散放工具。
B.将作业台上的试模品清理干净。
第二：卸取模具
A.清理模具内部废料等杂物。
B.检查模具技术状态。
C.模具动作部位涂油，对长期不使用的模具刃口部位涂防锈油。
D.尤其对大型模具在取卸之前认真加以清理。
E.为了下次生产，检查有无维修之处。如有异常现象立即报告班长。
F.折弯、拉伸模具内保留末件制品。
第三：把滑块下降至下死点必须用“双手按钮”将滑块降下死点。
第四：松开模具固定螺栓松开上、下模及模柄的固定螺栓。
注意完全松开其固定螺栓，防止冲床滑块带起模具，发生事故。
第五：提升滑块用“寸动”操作，将滑块慢慢提升至上死点。
防止模柄固定螺栓没有完全松开时，突然提升滑块，带起上模。
