立式储罐拱顶一直是储罐安装制作最麻烦的难点，同时也是储罐要求最低的一个部位。鉴于拱顶顶板的尺寸和形状比较难理解，本人结合实际施工经验为大家进行各个部位的介绍，希望能够帮同行们进一步理解顶板，方便以后储罐的施工。
一． 储罐顶板尺寸的计算
图1 拱顶图
图2 顶板展开图

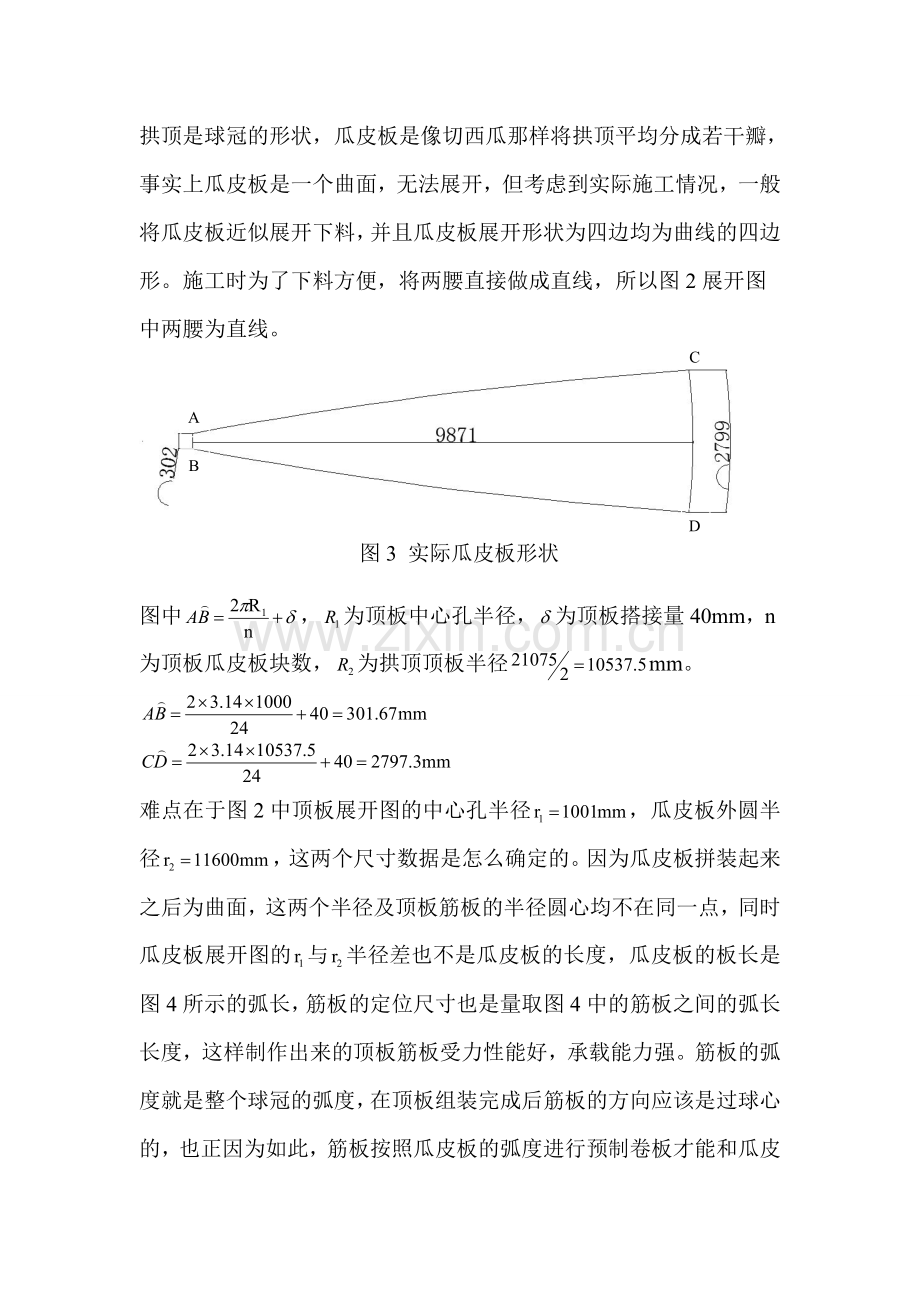

拱顶是球冠的形状，瓜皮板是像切西瓜那样将拱顶平均分成若干瓣，事实上瓜皮板是一个曲面，无法展开，但考虑到实际施工情况，一般将瓜皮板近似展开下料，并且瓜皮板展开形状为四边均为曲线的四边形。施工时为了下料方便，将两腰直接做成直线，所以图2展开图
C
图3 实际瓜皮板形状
A
B
D
中两腰为直线。
图中，为顶板中心孔半径，为顶板搭接量40mm，n为顶板瓜皮板块数，为拱顶顶板半径mm。
难点在于图2中顶板展开图的中心孔半径，瓜皮板外圆半径，这两个尺寸数据是怎么确定的。因为瓜皮板拼装起来之后为曲面，这两个半径及顶板筋板的半径圆心均不在同一点，同时瓜皮板展开图的与半径差也不是瓜皮板的长度，瓜皮板的板长是图4所示的弧长，筋板的定位尺寸也是量取图4中的筋板之间的弧长长度，这样制作出来的顶板筋板受力性能好，承载能力强。筋板的弧度就是整个球冠的弧度，在顶板组装完成后筋板的方向应该是过球心的，也正因为如此，筋板按照瓜皮板的弧度进行预制卷板才能和瓜皮图 4 筋板方向和顶板长度
板吻合。
图 5 顶板计算示意图
SR为拱顶球冠半径25200mm，如图5所示。其他各个筋板的半径算法也是同样道理。
二． 顶板施工
图 6 顶板支撑架
顶板施工时先制作顶板支撑架，瓜皮板对称吊装搭在支架上。
图 7 顶板组装
顶板组装完成后先对内侧焊缝进行间断焊，减少顶板的焊接变形，焊完内侧后对外侧焊缝满焊。
中国化学工程第十三建设有限公司
侯雪鹏
