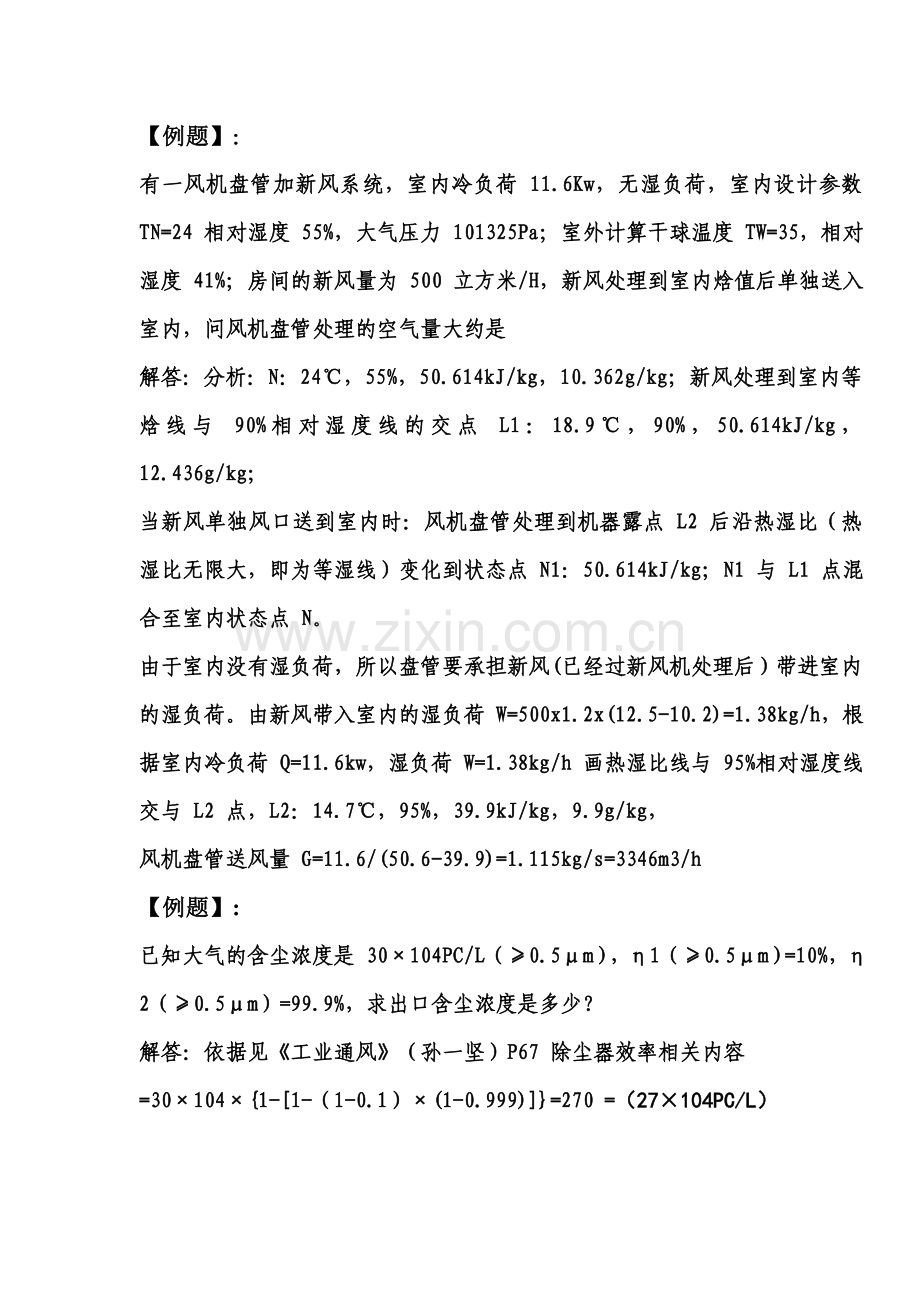

【例题】：
有一风机盘管加新风系统，室内冷负荷 11.6Kw，无湿负荷，室内设计参数 TN=24 相对湿度 55%，大气压力 101325Pa；室外计算干球温度 TW=35，相对湿度 41%；房间的新风量为 500 立方米/H，新风处理到室内焓值后单独送入室内，问风机盘管处理的空气量大约是
解答：分析：N：24℃，55%，50.614kJ/kg，10.362g/kg；新风处理到室内等焓线与 90%相对湿度线的交点 L1：18.9℃，90%，50.614kJ/kg，12.436g/kg；
当新风单独风口送到室内时：风机盘管处理到机器露点 L2 后沿热湿比（热湿比无限大，即为等湿线）变化到状态点 N1：50.614kJ/kg；N1 与 L1 点混合至室内状态点 N。
由于室内没有湿负荷，所以盘管要承担新风(已经过新风机处理后）带进室内的湿负荷。由新风带入室内的湿负荷 W=500x1.2x(12.5-10.2)=1.38kg/h，根据室内冷负荷 Q=11.6kw，湿负荷 W=1.38kg/h 画热湿比线与 95%相对湿度线交与 L2 点，L2：14.7℃，95%，39.9kJ/kg，9.9g/kg，
风机盘管送风量 G=11.6/(50.6-39.9)=1.115kg/s=3346m3/h
【例题】:
已知大气的含尘浓度是 30×104PC/L（≥0.5μm），η1（≥0.5μm）=10%，η2（≥0.5μm）=99.9%，求出口含尘浓度是多少？
解答：依据见《工业通风》（孙一坚）P67 除尘器效率相关内容
=30×104×{1-[1-（1-0.1）×(1-0.999)]}=270 =（27×104PC/L）

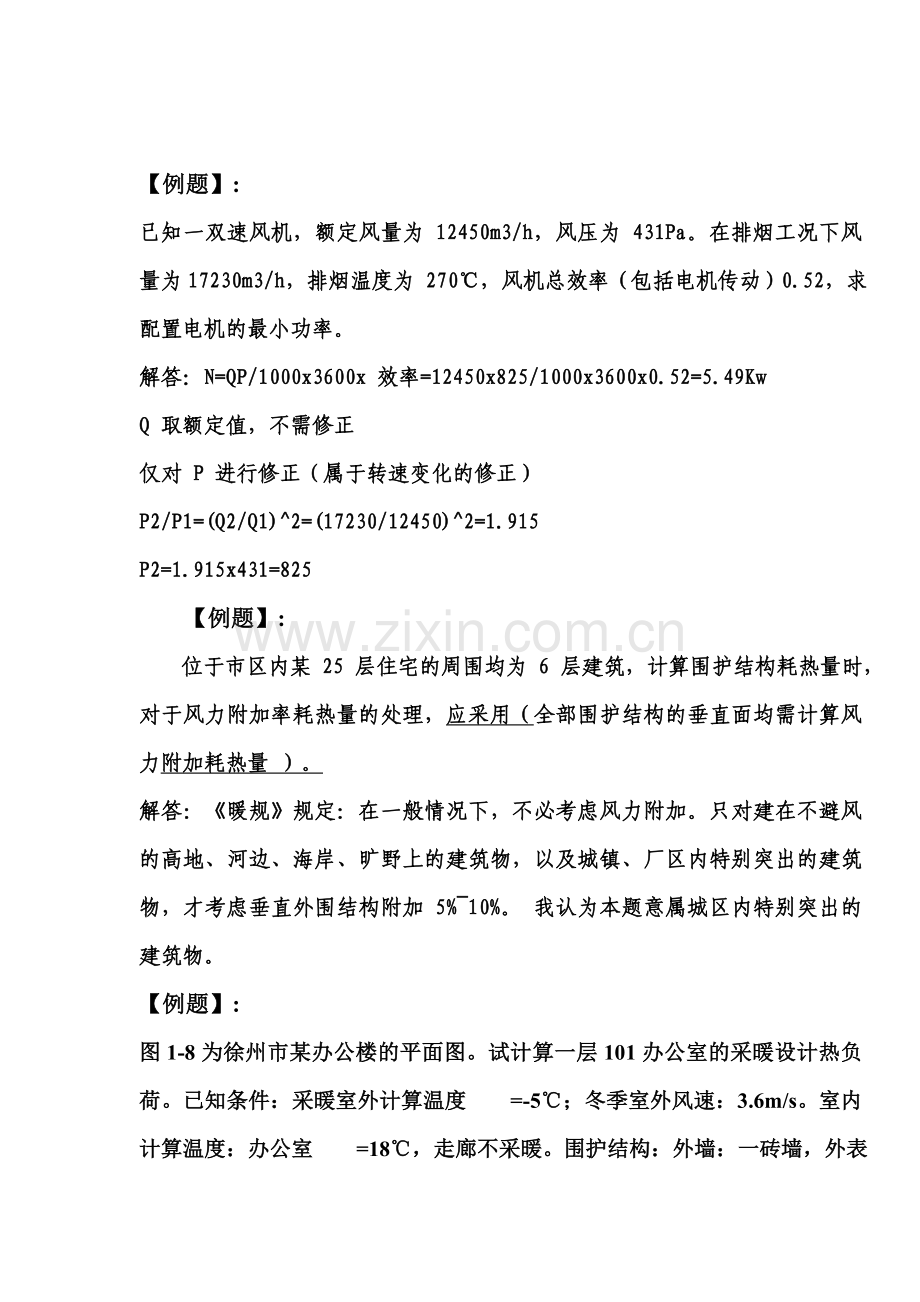

【例题】:
已知一双速风机，额定风量为 12450m3/h，风压为 431Pa。在排烟工况下风量为17230m3/h，排烟温度为 270℃，风机总效率（包括电机传动）0.52，求配置电机的最小功率。
解答：N=QP/1000x3600x 效率=12450x825/1000x3600x0.52=5.49Kw
Q 取额定值，不需修正
仅对 P 进行修正（属于转速变化的修正）
P2/P1=(Q2/Q1)^2=(17230/12450)^2=1.915
P2=1.915x431=825
【例题】:
位于市区内某 25 层住宅的周围均为 6 层建筑，计算围护结构耗热量时，对于风力附加率耗热量的处理，应采用（全部围护结构的垂直面均需计算风力附加耗热量 ）。
解答：《暖规》规定：在一般情况下，不必考虑风力附加。只对建在不避风的高地、河边、海岸、旷野上的建筑物，以及城镇、厂区内特别突出的建筑物，才考虑垂直外围结构附加 5%~10%。 我认为本题意属城区内特别突出的建筑物。
【例题】:
图1-8为徐州市某办公楼的平面图。试计算一层101办公室的采暖设计热负荷。已知条件：采暖室外计算温度 =-5℃；冬季室外风速：3.6m/s。室内计算温度：办公室 =18℃，走廊不采暖。围护结构：外墙：一砖墙，外表面水泥砂浆抹面，内表面水泥砂浆抹面、白灰粉刷、厚度均为20mm；外窗：单层钢窗，C－3：1500 mm×2300 mm。采用密封条封窗。层高：3.3m（从本层地面上表面算到上层地面上表面）；地面：不保温地面；
例题1-1热负荷计算示意图
【解】 1.围护结构的基本耗热量Q1(1)南外墙： 查附录1-5得：外墙传热系数K＝2.08 W/(m2•℃)，温差修正系数α＝1传热面积F＝（3.3+0.12）×3.3-1.5×2.3≈7.84 (m2)按公式（1-1）计算南外墙的基本耗热量：Q′＝αKF(tn－twn）＝1×2.08×7.84×[18-(-5)]≈375.07（W)南向的朝向修正率，取-15%朝向修正耗热量Q"＝375.07×（-0.15）≈-56.26（W)本办公楼不需进行风力修正，高度未超过4m，不需进行高度修正南外墙的实际耗热量：Q1＝Q1′+ Q1“＝375.07-56.26＝318.81（W）(2)南外窗：查附录1－5得：南外窗传热系数K＝6.40 W/(m2•℃)，温差修正系数α＝1传热面积F＝1.5×2.3＝3.45 (m2)基本耗热量Q′＝αKF(tn－twn)＝1×6.40×3.45×[18-(-5)]≈507.84（W)朝向修正耗热量Q“为：Q”＝507.84×（-0.15）≈ -76.18（W)南外窗实际耗热量：Q1＝Q1′+ Q1"＝507.84-76.18＝431.66（W)(3)西外墙：外墙传热系数K＝2.08 W/(m2•℃)，温差修正系数 α＝1传热面积F＝（6.6+0.12）×3.3≈22.18 (m2)基本耗热量Q′＝αKF(tn－twn)＝1×2.08×22.18×(18+5)≈1061.09（W)西向的朝向修正率，取-10%朝向修正耗热量：Q“＝1061.09×（-0.1）≈ -106.11（W)西外墙的实际耗热量：Q1＝Q1′+ Q1"＝1061.09-106.11＝954.98（W）
4）北内墙查附录1-5得:内墙的传热系数K＝1.72 W/(m2•℃) 查表1-1，温差修正系数α＝0.7 传热面积F＝（3.3+0.12）×3.3-1.2×2.6≈ 8.17 (m2)基本耗热量Q′＝αKF(tn－twn)＝0.7×1.72×8.17×(18+5)≈226.24（W)
（5）北内门查附录1－5得:门传热系数K＝2.91 W/(m2•℃) 温差修正系数α＝0.7传热面积F＝1.2×2.6＝3.12(m2)基本耗热量Q′＝αKF(tn－twn)＝0.7×2.91×3.12×(18+5)≈146.18（W)（6）地面地面划分地带如图下图所示：
地带：第一地带传热系数K1＝0.47 W/(m2•℃)F1＝（3.3+0.12）×2+（6.6+0.12）×2＝20.28 (m2)第一地带传热耗热量：Q1′＝αKF(tn－twn)＝0.47×20.28×[18-(-5)]≈219.23（W)第二地带传热系数K2＝0.23 W/(m2•℃)F2＝（3.3+0.12-2）×2 +（6.6+0.12）×2 ＝12.28(m2)第二地带传热耗热量：Q2′＝αKF(tn－twn)＝0.23×12.28×[18-(-5)]≈64.96（W)地面的传热耗热量： Q1＝Q1′+ Q2′＝219.23 + 64.96＝284.19（W)101室房间围护结构的总传热耗热量：Q1=318.81+431.66+954.98+226.24+146.18+284.19=2362.06（W)2.冷风渗透耗热量按缝隙法计算：(1)南外窗，如下图
外窗为三扇，带上亮，两侧窗扇可开启，中间一扇固定。外窗（两个）缝隙总长度为：L＝（1.8×4+0.5×8）×2＝22.40(m) （包括气窗）查表2－10：在V＝3m/s的风速下单层钢窗每米缝隙每小时渗入的冷空气量为2.6 m3/(m•h)由于采用密封条封窗，渗入量减少为0.6倍：L0′=2.6×0.6＝1.56（m3/(m•h)）根据twn＝-0.5℃，查得ρw＝1.513kg/m3朝向修正系数，南向取n＝0.40按公式2－15计算南外窗的冷空气渗入量：L＝L0′·l·n＝1.56×22.4×0.4≈13.98（m3/h）
南外窗的冷风渗透耗热量：Q2＝0.28Cpρwn•L（tn-twn） ＝0.28×1×1.513×13.98×[18-(15)] ≈136.22(W)
生活用热热负荷
（1）热水供应用热
平均小时热负荷（用水指标法）

生活用热热负荷
（1）热水供应用热
平均小时热负荷（热指标法）

（1）热水供应用热
平均小时热负荷

（1）热水供应用热
最大小时热负荷

用水单位越多小时变化系数越小，接近于1。通常一日的负荷中，高峰负荷为平均负荷的2-3倍。具体可查相关规范。显然按平均热负荷设计可降低造价和投资。
