附件:标志类型
标志类型
安全标志是用以表达特定安全信息的标志,由图形符号、安全色、几何形状(边框)或文字构成。
1、 标志类型

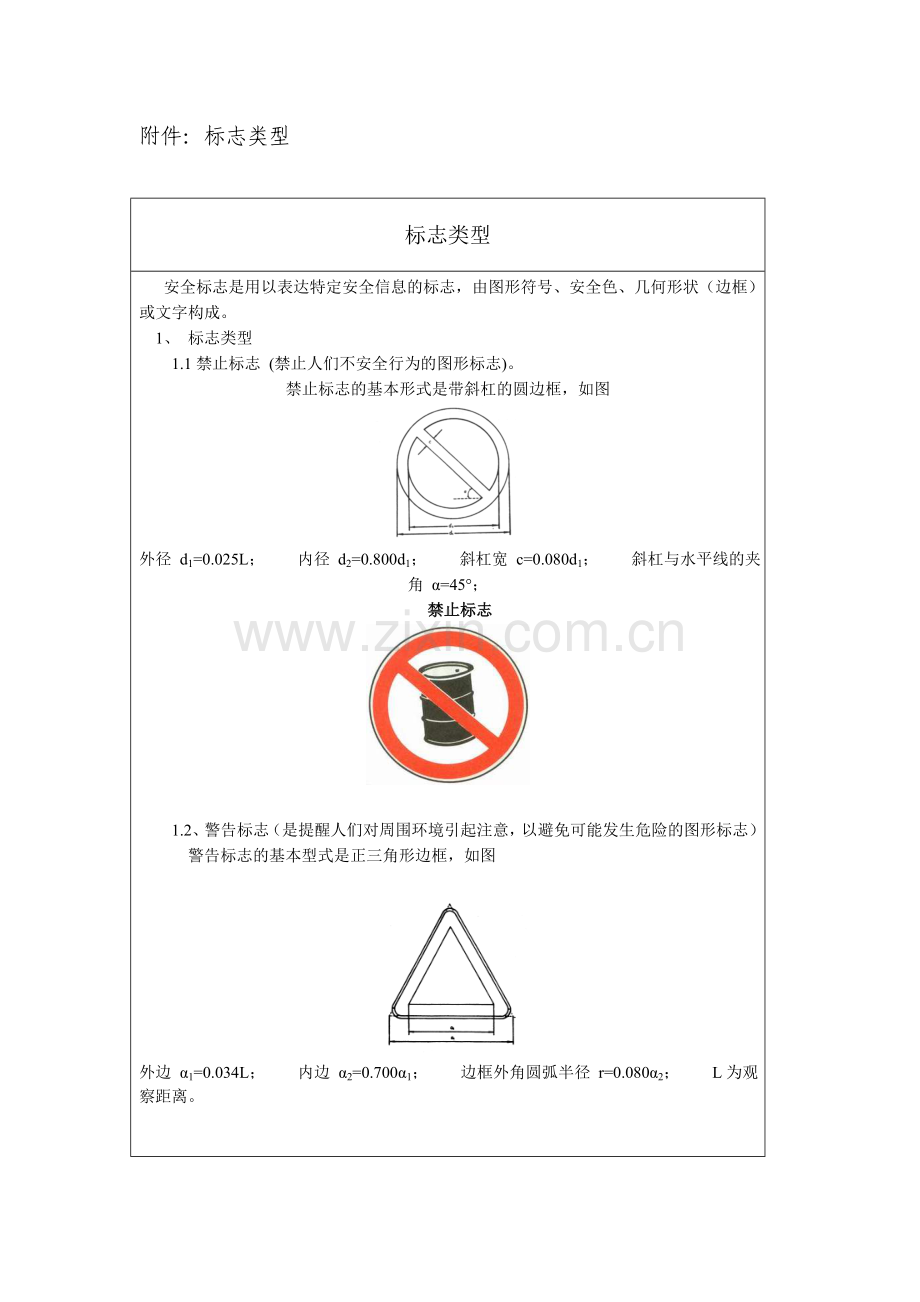

1.1禁止标志 (禁止人们不安全行为的图形标志)。
禁止标志的基本形式是带斜杠的圆边框,如图
外径 d1=0.025L; 内径 d2=0.800d1; 斜杠宽 c=0.080d1; 斜杠与水平线的夹角 α=45°;
禁止标志
1.2、警告标志(是提醒人们对周围环境引起注意,以避免可能发生危险的图形标志)
警告标志的基本型式是正三角形边框,如图
外边 α1=0.034L; 内边 α2=0.700α1; 边框外角圆弧半径 r=0.080α2; L为观察距离。
警告标志

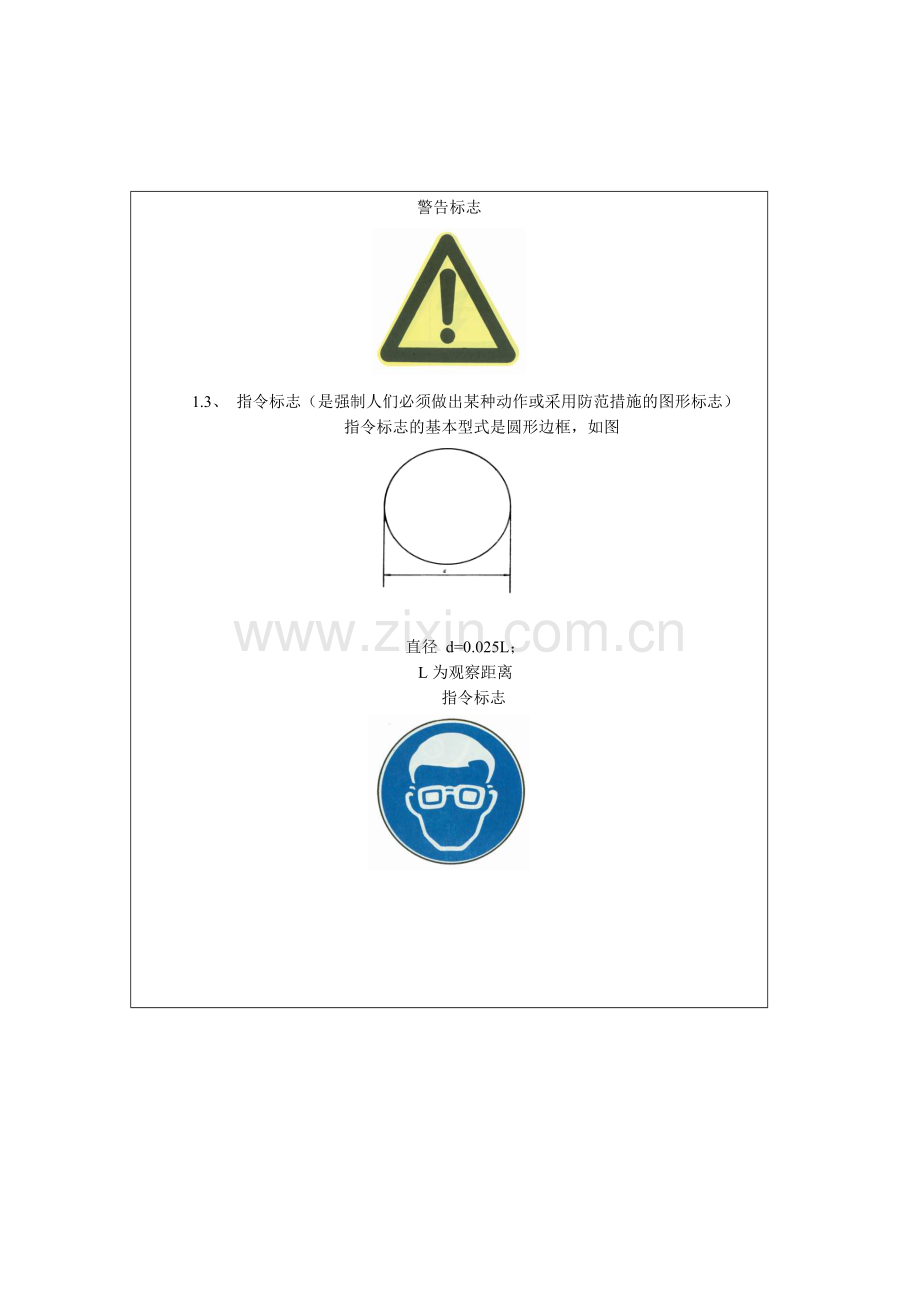

1.3、 指令标志(是强制人们必须做出某种动作或采用防范措施的图形标志)
指令标志的基本型式是圆形边框,如图
直径 d=0.025L;
L为观察距离
指令标志
1.4、提示标志〔是向人们提供某种信息(如标明安全设施或场所等)的图形标志〕
提示标志的基本型式是正方形边框,如图。
边长 α=0.025L; L为观察距离。
提示标志
1.4.1 应用方向辅助标志
提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向或向下时,辅助标志应放在图形标志的左方,如指示右向时,则应放在图形标志的右方,如图
应用方向辅助标志示例
1.4.2文字辅助标志(文字字体均为黑体字)
横写时,文字辅助标志写在标志的下方,可以和标志连在一起,也可以分开。禁止标志、指令标志为白色字;警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色,警告标志衬色为白色,如图6。
横写的文字辅助标志
竖写时,文字辅助标志写在标志杆的上部。
禁止标志、警告标志、指令标志、提示标志均为白色衬底,黑色字。
标志杆下部色带的颜色应和标志的颜色相一致,如图
:竖写在标志杆上部的文字辅助标志
