三次样条插值(Cubic Spline Interpolation)及代码实现(C语言)
样条插值是一种工业设计中常用的、得到平滑曲线的一种插值方法，三次样条又是其中用的较为广泛的一种。本篇介绍力求用容易理解的方式，介绍一下三次样条插值的原理，并附C语言的实现代码。
1. 三次样条曲线原理
假设有以下节点

1.1 定义
样条曲线 是一个分段定义的公式。给定n+1个数据点，共有n个区间，三次样条方程满足以下条件：
a. 在每个分段区间 （i = 0, 1, …, n-1，x递增），  都是一个三次多项式。
b. 满足 （i = 0, 1, …, n ）
c.  ，导数 ，二阶导数 在[a, b]区间都是连续的，即曲线是光滑的。
所以n个三次多项式分段可以写作：
 ，i = 0, 1, …, n-1
其中ai, bi, ci, di代表4n个未知系数。
1.2 求解
已知:
a. n+1个数据点[xi, yi], i = 0, 1, …, n
b. 每一分段都是三次多项式函数曲线
c. 节点达到二阶连续
d. 左右两端点处特性（自然边界，固定边界，非节点边界）
根据定点，求出每段样条曲线方程中的系数，即可得到每段曲线的具体表达式。

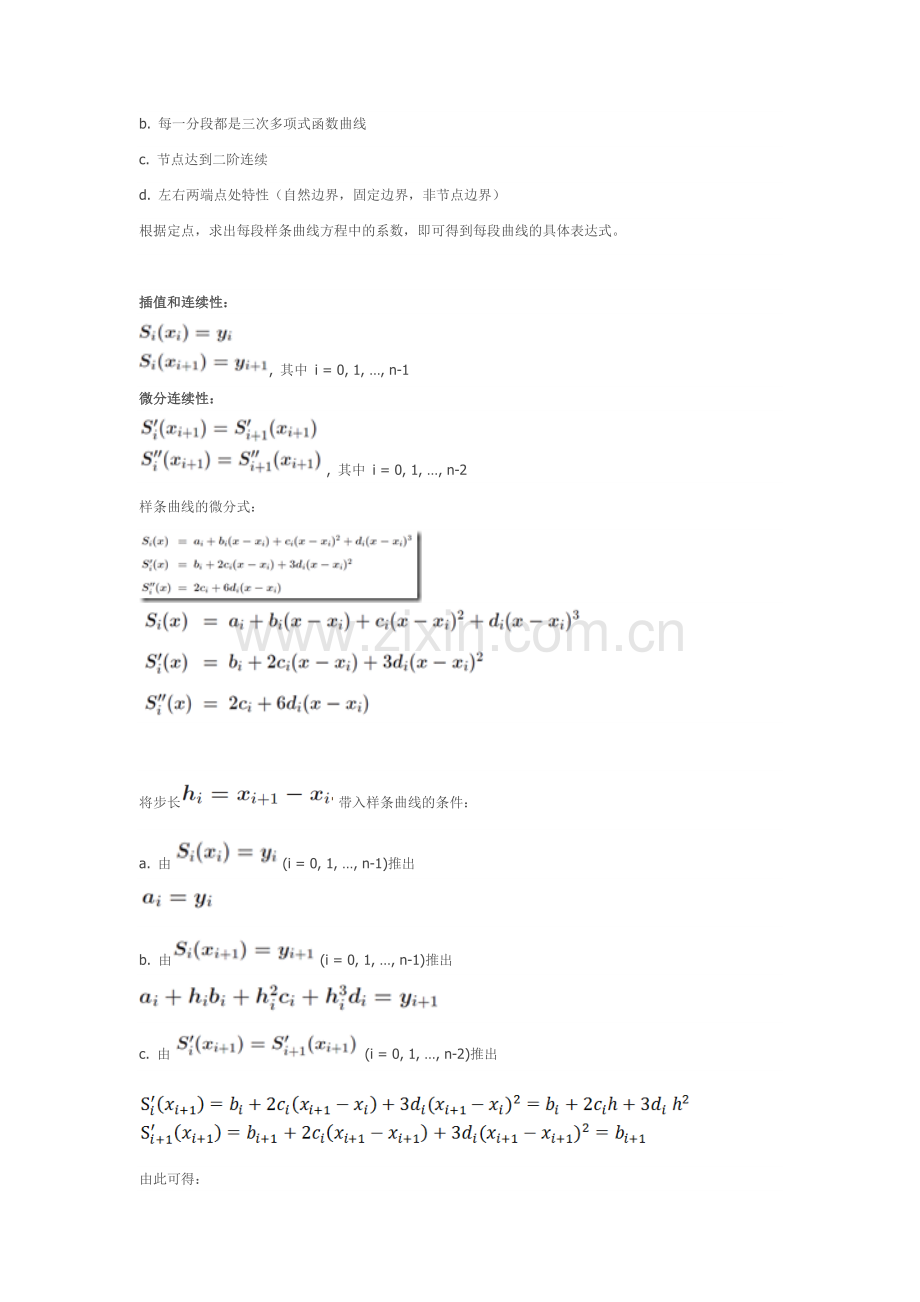

插值和连续性：
, 其中 i = 0, 1, …, n-1
微分连续性：
 , 其中 i = 0, 1, …, n-2
样条曲线的微分式：

将步长 带入样条曲线的条件：
a. 由 (i = 0, 1, …, n-1)推出

b. 由 (i = 0, 1, …, n-1)推出

c. 由  (i = 0, 1, …, n-2)推出

由此可得：

d. 由  (i = 0, 1, …, n-2)推出

设 ，则
a.  可写为：
 ，推出

b. 将ci, di带入  可得：

c. 将bi, ci, di带入 (i = 0, 1, …, n-2)可得：

端点条件
由i的取值范围可知，共有n-1个公式， 但却有n+1个未知量m 。要想求解该方程组，还需另外两个式子。所以需要对两端点x0和xn的微分加些限制。 选择不是唯一的，3种比较常用的限制如下。
a. 自由边界(Natural)
首尾两端没有受到任何让它们弯曲的力，即 。具体表示为 和
则要求解的方程组可写为：

b. 固定边界(Clamped)
首尾两端点的微分值是被指定的，这里分别定为A和B。则可以推出

将上述两个公式带入方程组，新的方程组左侧为

c. 非节点边界(Not-A-Knot)
指定样条曲线的三次微分匹配，即

根据 和 ，则上述条件变为

新的方程组系数矩阵可写为：

右下图可以看出不同的端点边界对样条曲线的影响：

1.3 算法总结
假定有n+1个数据节点

a. 计算步长 (i = 0, 1, …, n-1)
b. 将数据节点和指定的首位端点条件带入矩阵方程
c. 解矩阵方程，求得二次微分值。该矩阵为三对角矩阵，具体求法参见我的上篇文章：三对角矩阵的求解。
d. 计算样条曲线的系数：

其中i = 0, 1, …, n-1
e. 在每个子区间 中，创建方程
