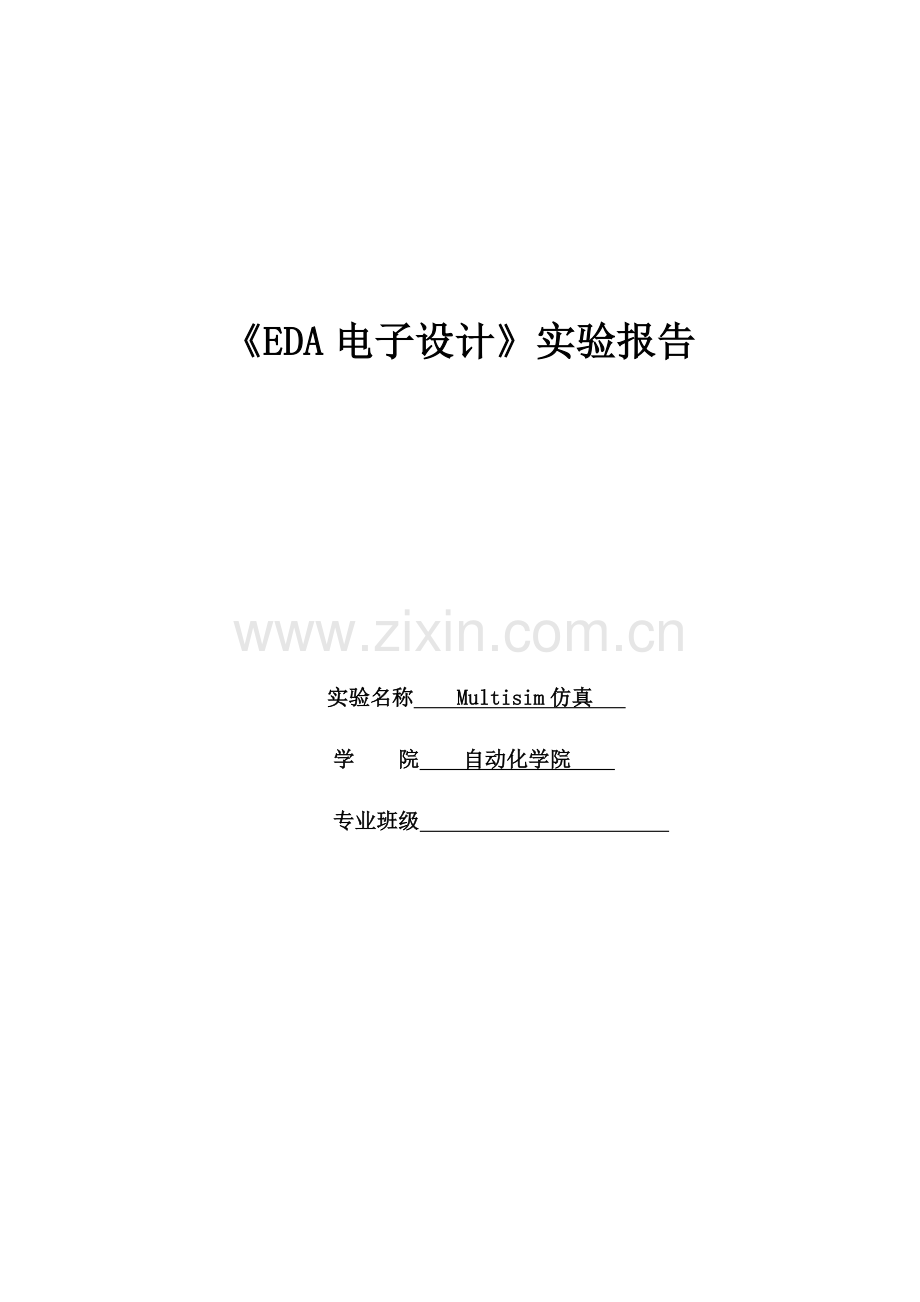

《EDA电子设计》实验报告

实验名称  Multisim仿真
学 院 自动化学院
专业班级

一、 实验目的
1、 掌握Multisim电子电路仿真软件的使用，并能进行电路分析和仿真。
2、 掌握组合逻辑电路的设计方法和多路选择器集成电路的使用，利用其实现逻辑电路的设计。
3、 熟悉单相半波、全波、桥式整流电路。
4、 观察了解电容滤波作用，并了解并联稳压电路。
二、 步骤
1、 利用Multisim提供的元件及仪表进行设计，得到如下图1电路：
图1 测试138译码器
2、 保存电路后，对电路进行调试和仿真：启动仿真开关，按1,2,3对J3，J1，J2进行开关调试，二进制对应的十进制指示灯会亮暗。实验结果保存为测试138译码器.msm
3、 画出半波整流电路、桥式整流电路，如图2,、图3，用示波器观察输入、输出的波形，如下图4，图5，并测的VA=30V,VB=30V.

图2 半波整流电路
图3 桥式整流电路
4、 创建如下电容滤波实验电路：

R1先不接，分别用不同的电容接入电路，用示波器观察波形，如图，并测得VB；
接上R1，先用R1=1KΩ,重复上述实验并记录；将R1换为150Ω，重复上述实验。
三、 参数设置
1、 半波整流电路、桥式整流电路均是交流输入、直流输出，所以示波器的A通道选择AC，B通道选择DC方式输出。按暂停后，对Timebase进行调整，便于观察波形为好；对A通道幅值进行调整，选择20V/Div时有利于观察；对B通道同理，最后选择10V/Div
2、 电容有平波作用，所以示波器的A通道选择AC，B通道选择DC方式输出。
四、 结果
1、半波整流电路（图4）

2、桥式整流电路（图5）

3、电容滤波电路
(1) R1不接，接C1 ：

R1不接，接C2 ：

(2) 接R1=1KΩ，C1 ：

接R1=1KΩ，C2 ：

(3) R1=150Ω，接C1 ：

R1=150Ω， C2 ：
