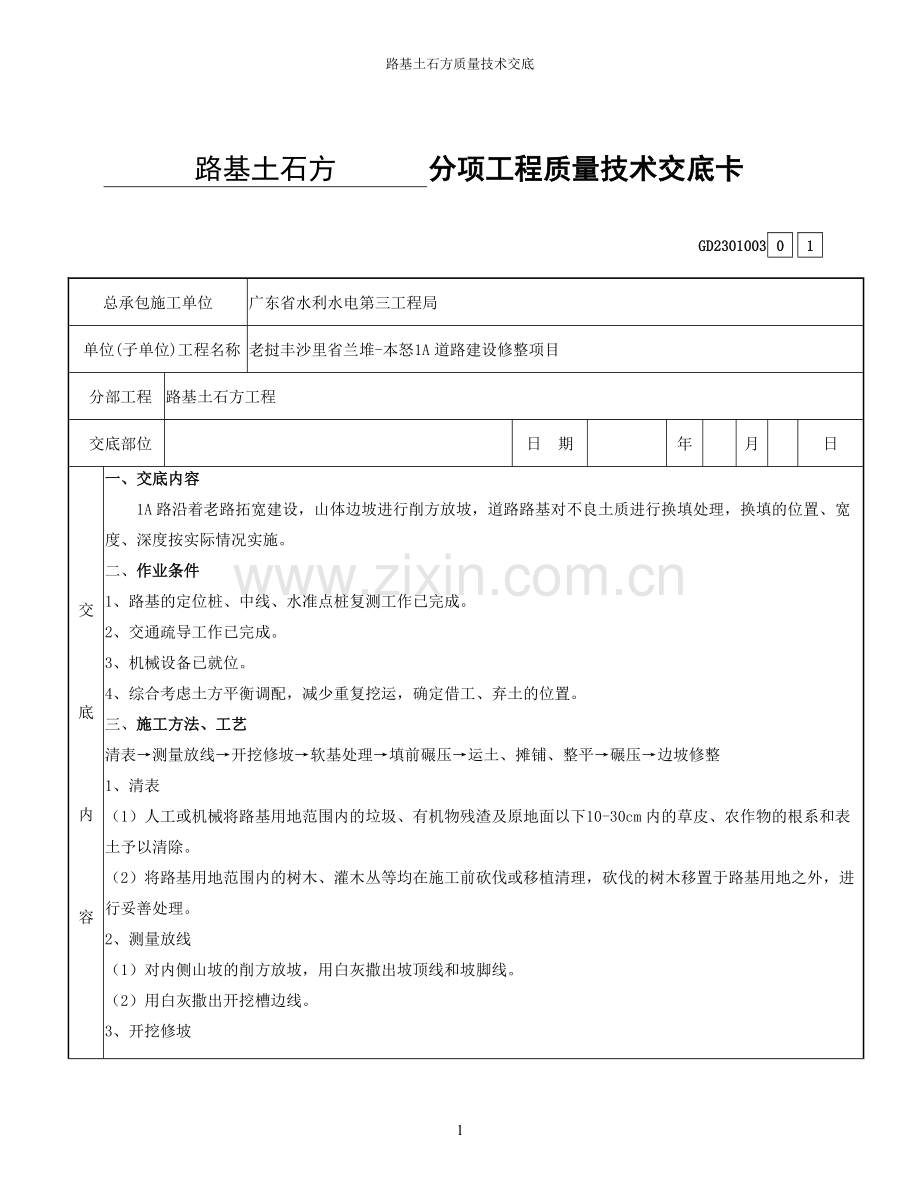

路基土石方质量技术交底

路基土石方
分项工程质量技术交底卡

GD2301003
0

1

总承包施工单位
广东省水利水电第三工程局

单位(子单位)工程名称
老挝丰沙里省兰堆-本怒1A道路建设修整项目

分部工程
路基土石方工程

交底部位

日 期

年

月

日

交

底

内

容
一、 交底内容
1A路沿着老路拓宽建设，山体边坡进行削方放坡，道路路基对不良土质进行换填处理，换填的位置、宽度、深度按实际情况实施。
二、作业条件
1、路基的定位桩、中线、水准点桩复测工作已完成。
2、交通疏导工作已完成。
3、机械设备已就位。
4、综合考虑土方平衡调配，减少重复挖运，确定借工、弃土的位置。
三、施工方法、工艺
清表→测量放线→开挖修坡→软基处理→填前碾压→运土、摊铺、整平→碾压→边坡修整
1、清表
（1）人工或机械将路基用地范围内的垃圾、有机物残渣及原地面以下10-30cm内的草皮、农作物的根系和表土予以清除。
（2）将路基用地范围内的树木、灌木丛等均在施工前砍伐或移植清理，砍伐的树木移置于路基用地之外，进行妥善处理。
2、测量放线
（1）对内侧山坡的削方放坡，用白灰撒出坡顶线和坡脚线。
（2）用白灰撒出开挖槽边线。
3、开挖修坡
（1）在挖方前，应做好地面排水和降低地下水位工作。
（2）采用挖掘机自上而下、分层开挖，配8～15t自卸车直接装车运输。根据现场具体情况，一般风化石山坡清表后的土层为合格土料，可以直接填筑换填的路基，有多余方则运至土场备料为其他路段填筑，路基开挖的不合格土料运至指定弃土场堆放。
（3）对稳定性较差且坡高较大的边坡需要修台阶，分阶放坡时水平过渡台阶的宽度一般取0.8m。
（4）土质边坡的坡率允许值应根据经验，按工程类比的原则并结合已有稳定边坡的坡率值分析确定。当无经验，且土质均匀良好、地下水贫乏、无不良地质现象和地质环境条件简单时，可按表1确定。
（5）在边坡保持整体稳定的条件下，岩质边坡开挖的坡率允许值应根据实际经验，按工程类比的原则并结合已有稳定边坡的坡率值分析确定。对无外倾软弱结构的边坡，可按表2确定。
4、软基处理
（1）根据现场的实际情况，对于软弱地基采取挖除换填抛石挤淤的处理方法。
（2）适用于常年积水的洼地，排水困难，泥炭呈流动状态，厚度较薄，表层无硬壳，片石能沉达底部的泥沼或厚度为3-4m的软土。
（3）抛填片石使用不易风化石料，一般直径不小于30厘米，较小片石不得超过20%。
（4）抛投应自路基中部向两侧逐渐进行。
（5）片石抛出原地面后，应用较小石块填塞垫平，用重型机械碾压密实。
5、填前碾压
填方段内应事先找平，当地面坡度陡于1：5时，需修成台阶形式，每层台阶高度不宜大于300m，宽度不应小于1.0m。
地基处理：对清表后土质含水率或土质条件不好的路段，原地表翻松30cm以上，采取翻晒、掺灰或换填等措施，确保土基的压实度要求和整体稳定性。
压实：采用15-20的振动压路机进行填前碾压，基底压实度≥94%。
6、填土、摊铺、整平
路基填土不得使用沼泽土、腐殖土、生活垃圾土、淤泥、膨胀土或含有草、树根等杂物土，粒径超过100mm的土块应打碎。当土含有石子的混合料时，石料含量应小于70%，石块粒径应小于10cm；当石料粒径大于15cm，小于20cm时，必须将土石分开进行人工手摆，土石混合料尺寸较大的石块要均匀摆放，避免集中。
土方用自卸运输车车辆运至作业面，按照方格网分堆卸土，经推土机粗平，平地机整平后进行碾压，路基横向坡度要达到设计要求。
土方摊铺施工虚铺厚度不超过规定（见表5），路基填土宽度比设计宽度宽500mm，以确保路肩压实及压路机的安全。
填料的含水率须控制在最佳含水率的±2%范围内。对含水率较大的填料，配备压碎机，不停翻拌，不停压碎。对含水率较小的填料，用推土机初步整平后，用洒水车洒水闷料，闷料时间不小于24h。
路基施工中使用平地机进行整平，做成设计的路拱。
两个相邻段交接处不在同一时间填筑时，先填段应按1：1坡度分层留密实台阶，两段同时施工时，则交叠衔接，搭接长度不小于2m。
7、碾压
（1）土质路基压实应遵循的原则：“先轻后重、先静后振、先低后高、先慢后快，轮迹重叠。”压路机最快速度不宜超过4km/h（1.11m/s）。
（2）采用振动压路机碾压，碾压遍数及机具由试验确定。
（3）压路机不小于12t，碾压应自路基边缘向路中央进行，直至表面无明显轮迹为止。
（4）前后两次轮迹需重叠30cm，采用先静压，然后用高振幅、低频率振动碾压，待碾压基本密实后，改用低振幅、高频率碾压。每层压实厚度控制在20cm以内。
（5）碾压时，应视土的干湿程度而采取洒水或换土、晾晒等措施。
（6）每层碾压完成后采用灌砂法进行压实度检测，压实度满足标准要求后，方可进行上层填土。及时恢复中线位置和边线位置。
8、边坡修整
上路床达到设计高程后，进行边坡及边沟的整修，按设计要求的坡度，由人工配合挖掘机，将路基两侧超填的宽度消除。
四、质量要求
1、外观鉴定标准
（1）路基表面平整，边线直顺，曲线圆滑。
（2）路基边坡密实、平顺、稳定、不亏坡，曲线圆滑。
（3）取土坑、弃土堆、护坡道的位置适当，外形整齐，美观，防止水土流失。
（4）设计植草的路段无明显缺陷。
（5）上边坡无松石。
（6）土质路床应平整、坚实，无显著轮迹、翻浆、波浪、起皮等现象。

2、土质、岩质边坡坡率允许值（见表1、表2）
土质边坡坡率允许值 表1

3、 岩质边坡坡率允许值
岩质边坡坡率允许值 表2

4、三级公路CBR、压实度标准（见表3）
三级公路CBR、压实度标准 表3
检查项目
路面底面以下
深度（cm）
压实度（%）
填料最小强度（CBR）（%）
填方路基
0~30
≥94
6
30~80
≥94
4
零填及挖方路基
0~30
≥94
6
30~80
——
4
5、实测项目标准（见表4）
土方路基允许偏差表 表4
项次
检查项目
允许偏差
检验方法及频率
1
压实度（%）
同表1
灌砂法，每200m每压实层测4处
2
填料最小强度（CBR）（%）
同表一
长杆贯入仪，每2000m3或土质变化时取样试验
3
纵断高程（mm）
+10，－20
水准仪：每200m测4个断面
4
中线偏差（mm）
100
经纬仪或全站仪：每200m测4点，弯道加HY、YH两点
5
宽度（mm）
符合设计要求
米尺：每200m测4处
6
平整度（mm）
20
3m直尺：每200m测2处×10尺
7
横坡（%）
±0.5
水准仪：每200m测4个断面
8
边坡
符合设计要求
尺量：每200m测4个处

6、每层回填土的虚铺厚度（见表5）
每层回填土的虚铺厚度 表5
压实机具
虚铺厚度（mm）
木夯、铁夯
≤200
轻型压实设备
200~250
压路机
200~300
振动压路机
≤400

五、土石方施工质量通病与防治措施
（一）场地积水
1、 现象
场地内在平整以后出现局部或大面积积水。
2、原因
（1）场地平整面积过大、填土过深、未分层夯实。
（2）场地周围没有做排水沟、截水沟等排水设施，或者排水设施设置不合理，排水坡度不满足要求。
（3）测量误差超过规范要求。
3、预防措施
（1） 在施工前结合当地水文地质情况，合理设置场地排水坡（要求坑内不积水、沟内排水畅通）、排水沟等设施，并尽量与永久性排水设施相结合。
（2） 如果施工期跨雨期的，要做好雨期施工现场排水措施。
（3） 场地回填土按规定分层回填夯实，要使土的相对密实度不低于设计要求。
4、治理方法
（1） 明沟排水法。
沿场地周围开挖排水沟，再在沟底设集水井与其相连，用水泵直接抽走（排水沟和集水井宜布置在施工场地基础边净距0.5m以外，场地的四角或每隔20-40m,应设1个集水井）；
（2）深沟排水法。如果场地面积大、排水量大，为减少大量设置排水沟的复杂性，可在场地外距基础边6-30m,开挖1条排水深沟，使场地内的积水通过深沟自流入集水井，用水泵排到施工场地以外沟道内。
（3） 利用工程设施周围或内部的正式渗排水系统或下水道，将其作为排水设施，在场地一侧或两侧设排水明沟或暗沟，把水流引入渗排水系统或下水道排走，此法较经济。
（二）填方土出现橡皮土
1、现象
打夯以后，基土发生颤动、受压区四周鼓起形成隆起状态（土体体积未变化）、土体长时间不稳定。
2、原因
使用了含水量比较大的腐植土以及泥炭土或者粘土、亚粘土等原状土土料回填。
3、预防措施
（1） 现场鉴别，要求回填土料“手握成团、落地开花”。
（2）回填前，不允许基坑内有垃圾、树根等杂物，清除基坑内积水、淤泥。
4、治理方法
（1）如果土方量很小，挖掉换土，用2:8或3:7的灰土（雨、冬期不宜用灰土，避免造成灰土水泡、冻胀等事故）、砂石进行回填。
（2） 如果面积大，用干土、石灰、碎砖等吸水材料填入橡皮土内。
（3）如果工期不紧，把橡皮土挖出来，晾晒后回填。
（4）回填土密实度达不到设计和规范要求
1、 现象
填土的场地在荷载作用下，地基引起比较大的变形，地基稳定性降低。
2、原因
（1） 土料含水量太小，影响了夯实（碾压）的效果，造成夯实（碾压）不密实；含水量太大，则易形成橡皮土。
（2） 土料不符合设计或施工规范要求，有机质超过规范要求（大于5%）。
（3）填土过厚，未分层夯实。
（4）机械能力不够，应符合表5要求。
3、预防措施
（1）选择回填的土料及其性质必须符合设计要求。
（2）填土密实度应根据工程性质的要求而定，压实系数等于土的控制干密度除以土的最大干密度。
（3） 设计有要求时，要通过现场土工试验，并且严格进行分层回填夯实，加强对土料含水量的控制。
4、治理方法
换土回填；翻出晾晒、风干后回填；填入吸水材料；施打挤密桩。
（四）土方滑坡
1、现象
土体受到雨水、浸水、风化、气候、振动等因素的影响，土体的边坡下滑。
2、原因
（1）边坡放坡坡度不够。
（2）地下水、地表水进入土体，使土的剪切应力增大，内抗剪强度降低，影响边坡的稳定。
（3）土体下面有坡角过大的岩层。
3、预防措施
（1） 基底应有足够的坡度，尽量做成台阶形。对于永久性场地，边坡坡度应按设计要求放坡；如果没有设计要求，应该执行规范要求的不同土质放坡坡度规定。
（2）尽量做好地质勘察工作。
（3） 尽量避免在边坡附近堆重物加载，排水沟距坡脚要有一定的距离不小于0.3m，避免在可能滑坡的地方使用爆破和发生大的振动。
4、治理方法
（1） 砂浆覆盖法：用于施工工期较短的临时性基坑边坡。在边坡上抹水泥砂浆20-25mm厚保护，为防止脱落，在上部及底部应搭盖不少于80cm，同时在土中适当用锚筋连接，在坡脚设排水沟。
（2） 混凝土护面法：用于邻近有建筑物的深基坑边坡。在坡面垂直插入直径10-12mm、长40-50cm钢筋，坡面铺直径6mm、纵横间距200mm的钢筋网片，浇筑40-60mm厚的细石混凝土。
（3）土袋或砌石压坡法：用于深度在5m以内的临时基坑边坡。在边坡下部用麻袋或砌石压住坡脚，边坡高3m以内可采用单排顶砌法，5m以内、水位较高时用二排顶砌或一排一顶构筑法，以保持坡脚稳定。在坡顶设挡
水土堤或排水沟，防止冲刷坡面。在底部作排水沟，防止冲坏坡脚。

交底人：
接受人：
