手动治具结构说明

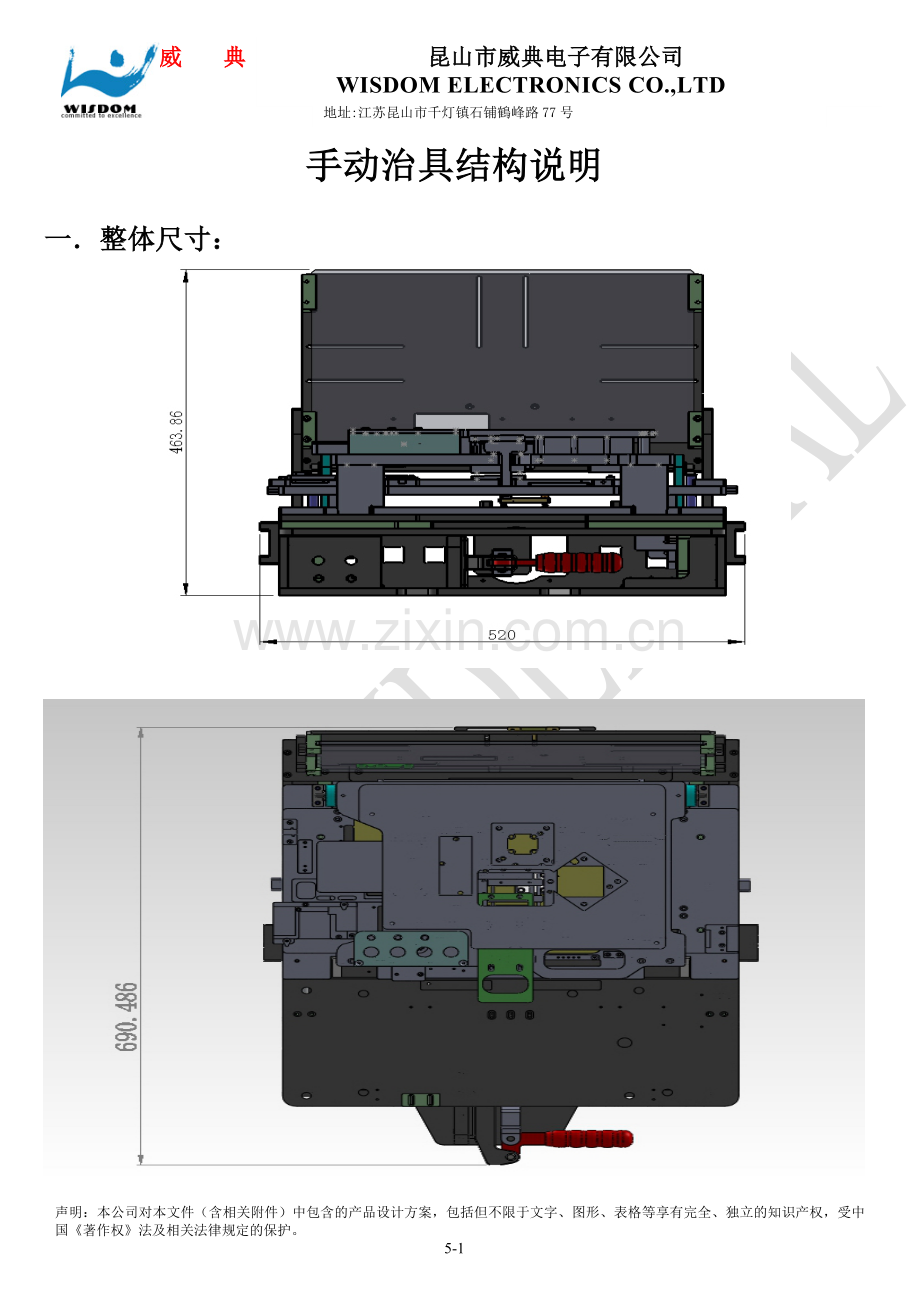

一．整体尺寸：

二．整体结构说明
1．治具整体分为2个部分，底框与子架构，底框与子架构一般情况下底框是标准架构，根据测试板子的不同，只需要更换子架构就OK.

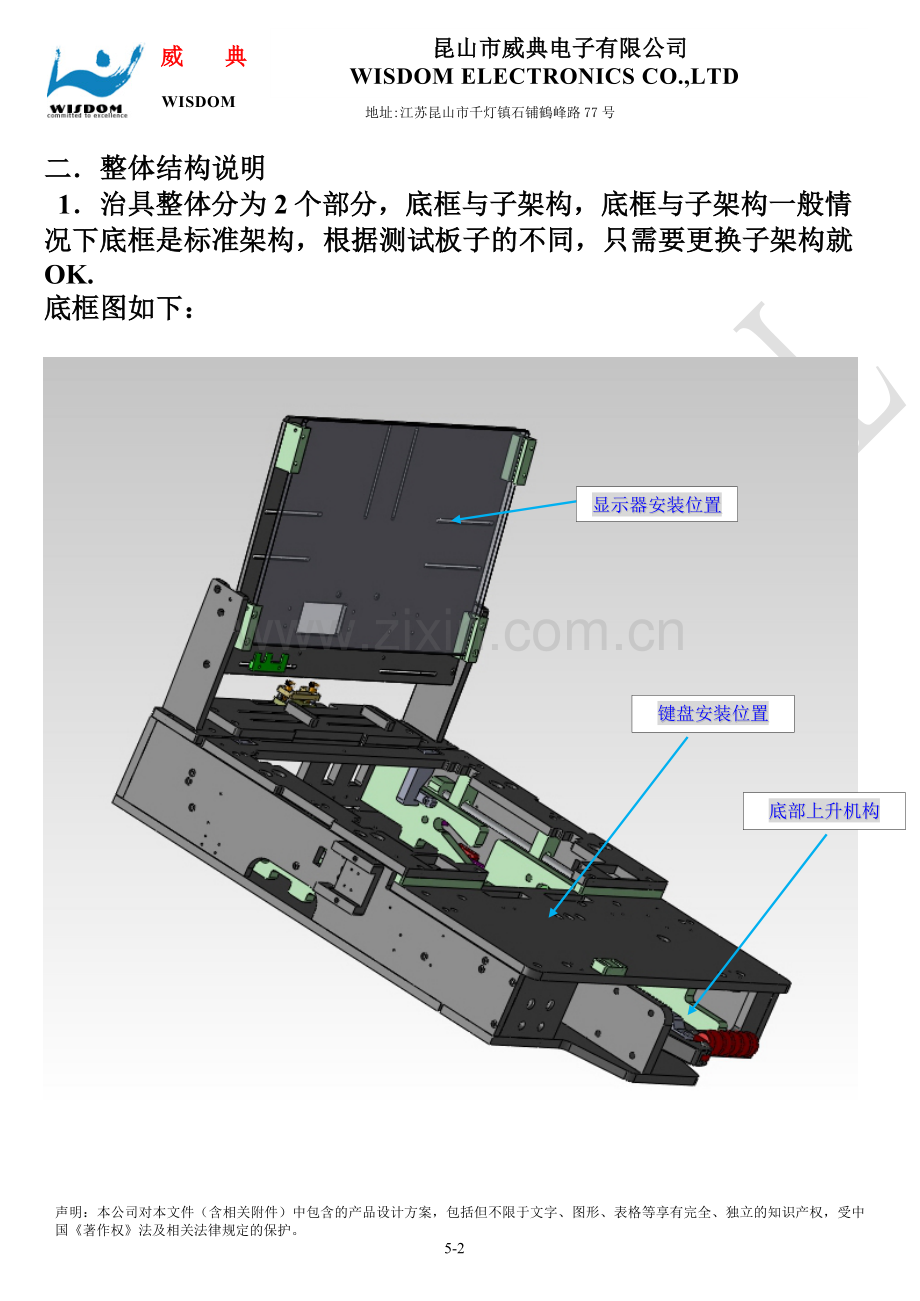

底框图如下：
底部上升机构
键盘安装位置
显示器安装位置

子架构图如下：
（子架构根据板子原器件的位置，转接针的位置 ，以及客户要求线材的摆放做改动，不过整体外形没多大变化）

CPU散热风扇安装位置

·

侧插部分

侧插部分

三．测试方式说明:

1．打开状态图

开盖状态
转轴
下针板
上针板

载板、放PCB产品的位置

夹手（好帮手）

二 、盖好测试状态图：

显示屏位置，不需要显示器可以取消此部件

测试按钮

上针板保护板

下针板
底框

夹手推动可使下针板上升，被测板与针点接触测试
