无机保温砂浆外墙保温工程施工方案.doc

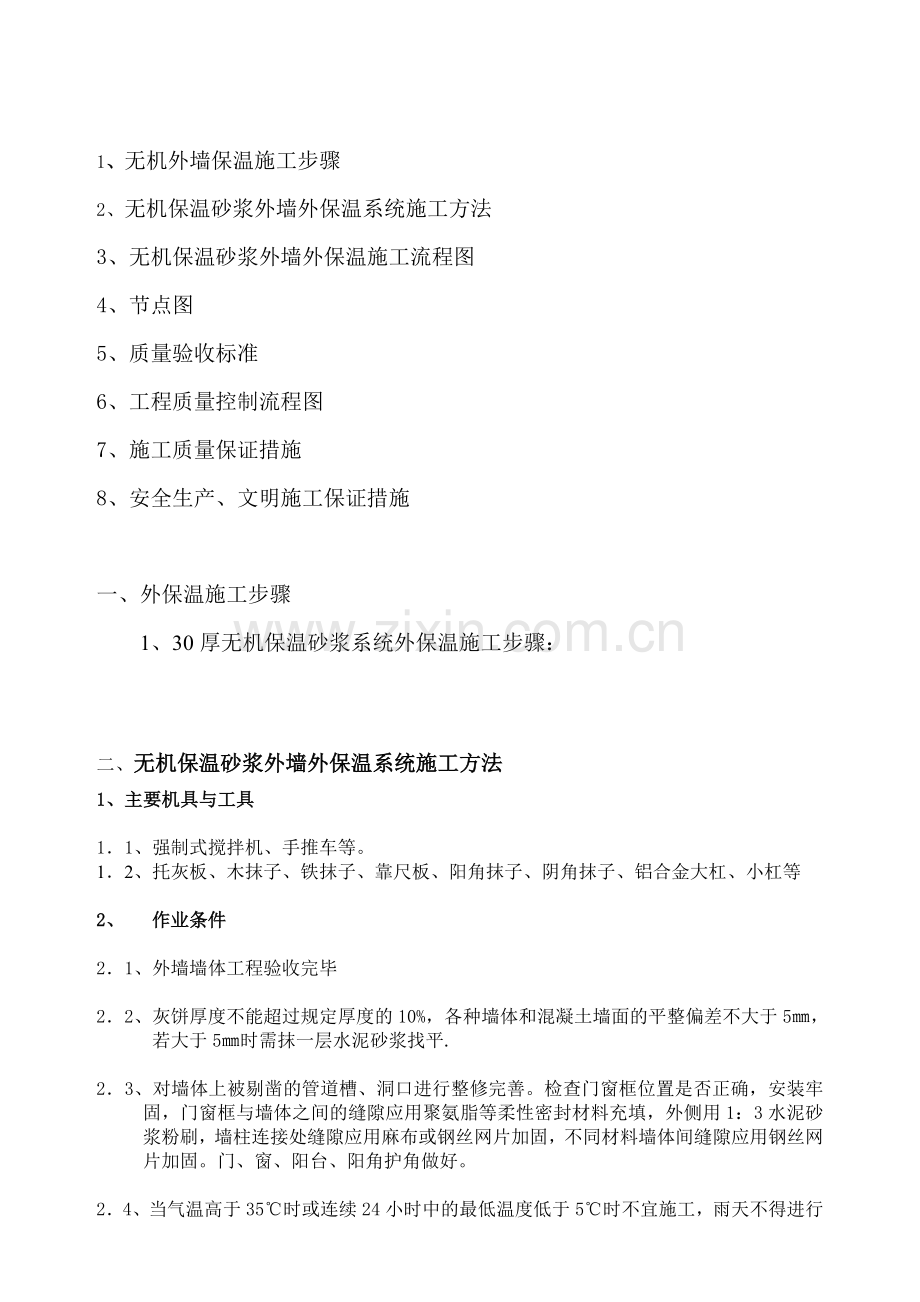

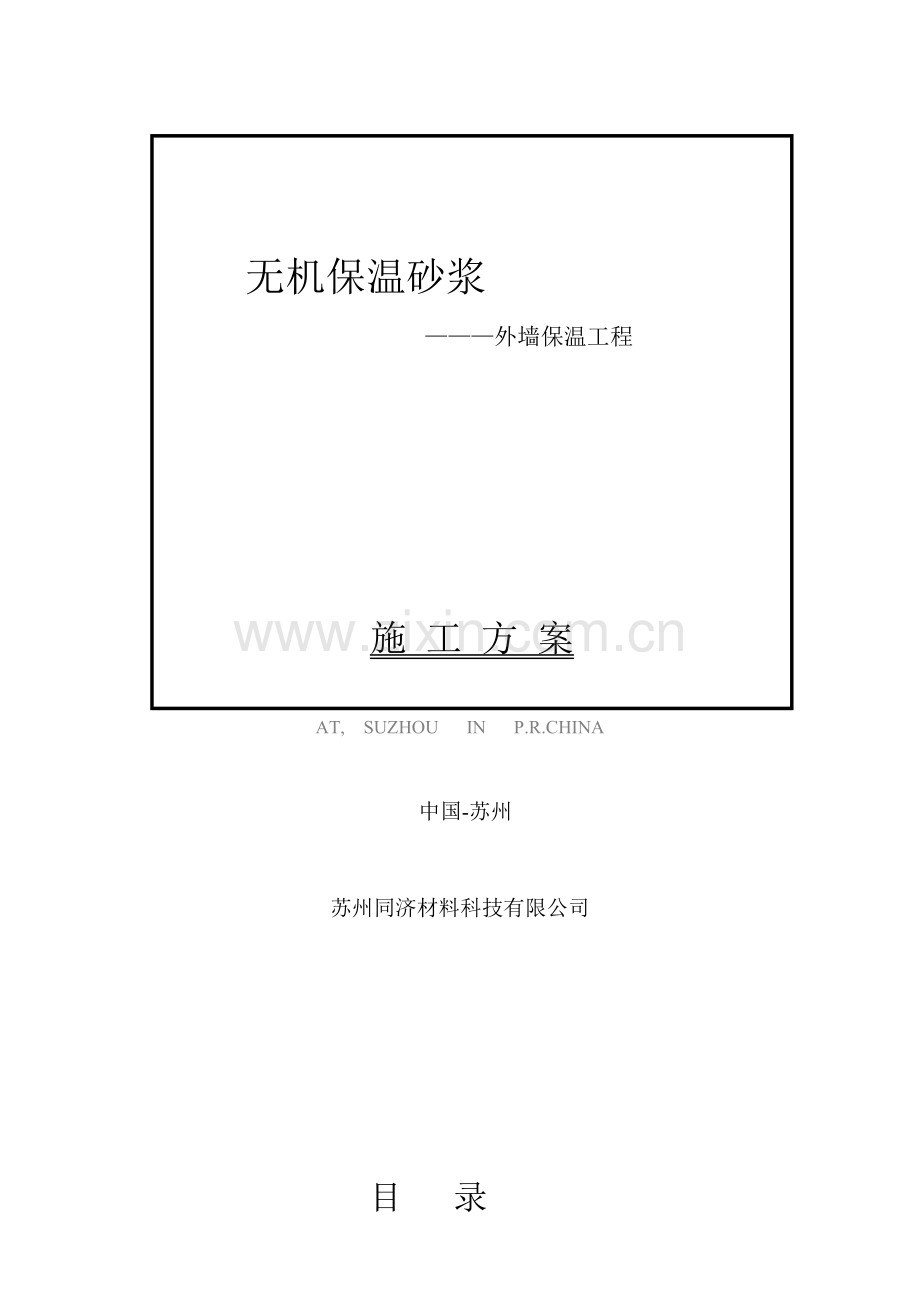

无机保温砂浆 外墙保温工程施 工 方 案 AT, SUZHOU IN P.R.CHINA 中国-苏州苏州同济材料科技有限公司 目 录1、无机外墙保温施工步骤2、无机保温砂浆外墙外保温系统施工方法3、无机保温砂浆外墙外保温施工流程图4、节点图5、质量验收标准6、工程质量控制流程图7、施工质量保证措施8、安全生产、文明施工保证措施一、外保温施工步骤1、30厚无机保温砂浆系统外保温施工步骤： 二、无机保温砂浆外墙外保温系统施工方法1、主要机具与工具11、 强制式搅拌机、手推车等。12、 托灰板、木抹子、铁抹子、靠尺板、阳角抹子、阴角抹子、铝合金大杠、小杠等2、 作业条件21、外墙墙体工程验收完毕22、灰饼厚度不能超过规定厚度的10%，各种墙体和混凝土墙面的平整偏差不大于5，若大于5时需抹一层水泥砂浆找平.23、对墙体上被剔凿的管道槽、洞口进行整修完善。检查门窗框位置是否正确，安装牢固，门窗框与墙体之间的缝隙应用聚氨脂等柔性密封材料充填，外侧用1：3水泥砂浆粉刷，墙柱连接处缝隙应用麻布或钢丝网片加固，不同材料墙体间缝隙应用钢丝网片加固。门、窗、阳台、阳角护角做好。24、当气温高于35时或连续24小时中的最低温度低于5时不宜施工，雨天不得进行施工，雨期施工，应采取有效的防雨措施。冬季施工时应采取防冻措施。夏季施工避免阳光曝晒，需要时可在脚手架上搭设防晒布。25、施工现场水电配制到位，各种提升输送设备齐全。3、材料配制31、界面砂浆配制（水泥砂浆打糙面不需做界面层）： 抹涂和刮涂：每袋（25）需加水5-7 刷涂和滚涂:每袋(25)需加水33-50 搅拌：小范围施工可用手提搅拌机搅拌，需搅拌均匀，无粉团。大面积施工一定要用机械搅拌，需搅拌5-8分钟。一般在2小时内用完。32、无机保温砂浆配制： 按搅拌机空积，预先计算好一次可投入的数量，拌制保温砂浆时应根据环境温度和基层干湿度确定水灰比。无机保温砂浆：水一般为1：1(重量比,即每袋0.02m掺水26),先将水注入搅拌机内,再浆无机保温砂浆倒入搅拌机内,搅拌时间自投料结束一般为3-5分钟.粉料应搅拌均匀,无粉团.随拌随用,一般2小时内用完,落地灰超过2小时不可继续使用. 3.3、抗裂砂浆配制：搅拌用水：每袋（25）需加水5-7。 搅拌：用机械搅拌，搅拌时间为5-8分钟，拌合均匀，无粉团。一般在2小时内用完。4、 施工流程4.1无机保温砂浆外墙保温工程的工艺流程为：基层墙面清理吊垂直、套方、弹抹灰厚度控制线涂刷界面砂浆做灰饼、冲筋抹第一遍无机保温砂浆抹第二遍无机保温砂浆保温层验收抹第一遍抗裂砂浆压入耐碱玻纤网格布抹第二遍抗裂砂浆抹面层验收面层真石漆施工。5、施工要点51、基层为砖墙：将墙面上残余砂浆、污垢、灰尘清理干净，在抹灰前一天浇水润湿。抹灰时不得浇水，以满足施工要求。52、基层为混凝土墙：用10%火碱除去表面油污，再用清水将碱液冲洗干净后晾干。在进行界面处理前将墙浇水润湿。53、基层为加气混凝土墙：应提前两天浇水，每天两遍以上，使渗水深度达8-10为宜。抹灰前最后一遍水应提前1小时，用界面砂浆1-3，在界面砂浆未干燥时随即抹保温砂浆。54、界面砂浆施工方法：刷涂、滚涂。刷涂和滚涂：将界面砂浆调至糊状，用刷子、扫帚、滚筒等工具甩刷于或滚到混凝土或其它基层，拉毛成粗糙面，在界面砂浆未干燥时随即抹保温砂浆。55、灰饼：墙面应按要求做灰饼，材料可用无机保温砂浆或保温板56、保温层施工：保温层施工，应分层施工。第一遍厚度不宜超过2，抹时快且有力，使浆料与墙面充分结合，第二层厚度为1-1.5，待厚度过到灰饼面时，先用大杠刮平，再用铁抹用力抹平，每层施工应抹平压实，待保温砂浆初凝后浇水润湿，以备下一遍抹灰，分层抹灰间隔一般在24小时以上。 57、保温层养护：待保温层初凝后再浇水湿润，浇水时间间隔可根据环境干燥情况确定，保持表面不出现发白现象，浇水养护不得少于3天。58、抗裂层施工：无机保温层需提前一天浇水，再抹抗裂砂浆，同时压入耐碱网布：在保温层固化干燥后，用铁抹子在保温层上抹抗裂砂浆，厚度要求23mm，不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布，要求耐碱网布竖向铺贴并全部压入抗裂砂浆内。耐碱网布不得有干贴现象，粘贴饱满度应达到100%，搭接宽度不应小于50mm，两层搭接网布之间要布满抗裂砂浆，严禁干茬搭接。在窗口角处洞口应450斜向加铺一道耐碱网布，耐碱网布尺寸宜为400mm*300mm。6、注意事项：6.1因本工程立面高度过高，中间无线条分隔，故每层增设水平分格条一道。 三、无机保温砂浆外墙保温系统施工流程图基层检查与处理搅拌界面砂浆吊垂线做灰饼搅拌无机保温砂浆批涂界面砂浆面层真石漆施工抹第二遍抗裂砂浆抹第一遍保温砂浆抹第二遍保温砂浆抹抗裂砂浆压入网格布搅拌抗裂砂浆浇水养护裁玻纤网格布四、无机保温砂浆施工节点图五、质量验收标准胶粉聚苯颗粒外墙外保温系统 JG158-2004外墙外保温建筑构造（一）02J121-1-B型外墙外保温工程技术规程 JGJ144-2004建筑装饰装修工程质量验收规范 GB50210-2001建筑节能工程施工质量验收规范 GB50411-2007民用建筑节能工程施工质量验收规程DGJ32/J19-2007工程所在地地方规范、标准。 整体墙面满铺网格布无遗漏处。 网格布搭接不得小于50。 阴阳角线条平直、顺滑，无明显凹凸。 抗裂砂浆厚度均匀 。 抗裂砂浆表面纹理均匀一致，无明显网眼痕迹。 表面平整度用2m靠尺检查，在2m范围内不得大于3mm。保温面层允许偏差及检查方法项次项目允许偏差（mm）检查方法1表面平整32m靠尺2立面垂直32m托线板3阴阳角垂直32m托线板4阳角方正3200方尺六、工程质量控制流程图外墙保温系统施工过程的流程图如下。每一道工序在下一道工序之前应该进行质检。开 始施工前基面的检查以及清理工作正式施工之前主管部门的认可可 否基层检查无机保温层施工抗裂层、网格布施工抗裂层面层施工真石漆施工 No 否 Yes 是 修补、找平 检查 检查 检查 七、施工质量保证措施 建立健全合理的质量管理网络，从原材料采购、运输、储存、生产以及安装施工实行全过程质量管理，严格执行ISO-9002质量管理体系，层层把关，步步到位，落实到人。 严格按现行工程质量检验标准。认真作好技术交底，图纸会审，认真编制施工组织设计，严格按施工规范、标准和方案施工。 所有施工人员在施工前必须进行技术培训和技术交底，全面提高质量意识，树立创优工程意识，上下齐抓共管创优质。 强化三检制度的落实，实行自检、互检、专检的办法。每次检查均应填写记录，不合格的工序不得转序，作到谁施工谁负责。设专职质量检查员。、 严格按照规范和设计要求施工，保证每道工序的质量，避免返工造成的不必要的工时浪费。加强对机械设备的维护和管理，保证机械设备处于良好的工作状态。及早落实各种材料进场的时间、数量。另外应保证各种原材料和预制品的按时到位。一、质量管理 施工过程中，同济以工程质量为核心，把专业技术与科学方法结合起来，建立科学的、严密的质量保证体系，严格控制从设计、选材、工艺、设备到生产及施工全过程中影响质量的各项因素，以优质的工作，最经济的方法，完成工程任务。 1、制定严密的质量保证计划，以保证严格执行标准并满足所有设计要求。 2、从设计、材料供应、制定、运输、施工竣工后服务等各个环节实行全过程的质量管理。 3、同济从上层领导到各级管理部门、具体施工人员、人人都为提高工程质量，加强质量管理而尽职尽责，及全员参加质量管理。 4、全体人员树立上道工序保下道工序，道道工序都保证质量的指导思想。 5、坚持“预防为主，检验结合”的方针。在这个过程当中发现质量异常时，要及时分析并排除，同时检验人员要严格把关，不可丝毫放松。 6、在整个施工过程中，采用先进的技术、工艺严格执行技术工艺规程，并使各项工序都达到标准化。 7、对供应材料的质量进行严格管理。 a) 选择有一定的知名度稳定供应商，有供应能力和质量保证能力，并提供有效的材料合格证书。 b) 指派专人严格要求检验供应商所提供的材料品种、规格、质量，拒收不符合标准和设计要求的材料。 8、向业主提供材料样品并全面提供各种试验报告、材料质量证明、合格证书等。 9、隐蔽部位施工完毕时要派专职人员进行检查，并提前请监理单位进行检验，验收后方可封闭。 10、在施工过程中，专职质量检查人员要随时进行质量监督，并在每道工序施工完毕后全面检验，合格后方可进入下道工序的施工。 11、公司采用全方位质量跟踪来保证已经采取的纠正措施是否得到落实和取得成效。 12、建立完整的工程质量档案并充分发挥工程质量档案的特有作用，即把设计、试验、材料、生产、施工直至完工交付使用等各环节的全部质量资料归档。 13、工程总体完工由业主组织人员按质量验收和设计图纸要求进行验收。二、质量监督 1、专职质量检察员必须全面的消化理解工程师的图纸及技术标准，认真负责搞好本职工作。 2、产品必须实行三检，即自检、互检、专检，以保证产品的质量，防止成批性质量问题。 3、专职质量检察员必须对本工序使用的材料品种、规格、质量等工艺文件进行核实，检查上工序的工作质量，确保本工序的工作质量，并 检查外购材料质量是否具备有效的质量证明。 4、没有经过三检的产品，质量检察员有权拒绝验收。 5、现场质量检察员必须建立完整卡片或记录，发现质量问题即使反馈，并令其暂停施工，同有关技术人员拒绝问题后方可继续进行施工工作。各种现场有关质量检查、修正的文件、卡片记录、资料必须完整清晰。 6、专职质量检察员使用的工具量具，必须有效、准确，必须符合提供标准和规范。 7、本工程在有人员必须配合业主或监理人员做好质量监督工作，确保各种工艺规范与标准的全面执行。 8、认真清理归纳各种工程质量文件、卡片记录、资料，以完整详细的质量资料提交工程交付验收使用。三、技术管理 1、根据该工程的需要，建立工程技术人员的岗位责任制，部位责任到人，实行质量一票否制度。 2、所有工程技术人员必须认真消化业主提供的设计蓝图，进行细布设计，编写工艺规程。工程技术人员的设计方案必须通过工程师办公会议评审合格，提交业主会签认可方可执行。 3、每周召开一次技术协调会，处理每个部位交接口，协调、配合事宜，交接规程实施规程中出现的问题，必要时请业主、设计师和配合单位技术协调会。 4、建立图纸管理制度。技术档案、施工记录、预检记录、隐检记录。各项技术资料记录要求真实、准确、齐全、清楚规格化、系列化。 5、设计变更质询记录是设计施工图纸的补充和修补，内容要求明确、具体，应及时办理文字记录，不得任意涂改和后补，必要时附图，如图纸修改过多，应 另行出图。 6、设计变更质询记录应由业主、设计师和施工单位三方代表签证。签证日期按先后顺序编号，编号应认真、齐全。在施工中贯彻执行监督和检查技术措施的落实。并在施工后进行验收和总结。 7、在施工中检查、验收设计方案的可靠性、适当性、先进性与经济性。根据工程现场情况，不断完善技术方案、工艺规范。 8、在工程竣工后，整理全部有关技术资料记录文件以备交检、验收。四、材料管理 确保原材料的合理供应计划和材料质量，是保证工程质量和进度的重要环节。为此，需建立了严格的材料管理制度，以利于工程高速度、高质量地全面完成。 1、该工程所选择的材料应有严密的质量保证计划，应符合相关国家标准规范，并满足所有设计和合同要求。 2、选择的供应厂商应有一定知名度，有供应能力，保证材料质量的能力，所提供的材料应有产地和质量证据。 3、准确、合理底编制材料供应计划，加强计划事实，确保工程顺利进行。 4、根据工程实际需要，在保证设计要求的前提下，按照计划规定的材料品种、数量、规格、质量要求，在准确的时间封存成套齐备地保证供应。 5、合理地进行材料供应，既要保证工程的顺利进行，又要减少流动资金。 6、认真做好材料入库验收工作，对供应质量进行严格管理。对供应厂商提供的材料品种、顺利、规格、质量，严格执行商检、验收制度，拒绝接收不符合标准及设计要求的材料。 7、严格按照供应厂商的说明和国际有关规范进行材料的搬运和存放，防止材料的损坏。将受气候影响而易损坏的产品材料，存放在能防风雨的仓库内。八、安全生产、文明施工保证措施1、建立安全生产责任制，设安全检查专职人员，做好安全生产管理和监督检查，以及安全技术交底工作。2、加强安全教育，使全体人员树立安全第一的思想，严格按照操作规程，坚持班前讲话，开展安全周活动，并实行月安全检查制度。3、施工人员进入工地必须穿戴好各项安全防护具，专业工种要持证上岗，没有经过培训的不允许擅自操作。4、交叉作业同时进行时，应设专职安全巡视人员，协调作业，出现危险应立即通知有关人员采取紧急措施。5、各种施工机械设备，使用前要认真检查，经试转后方可使用。6、严格做好脚手架、板的防护设置，脚手架上严禁堆放起重材料防止倒塌伤人。高空作业时必须把安全带钩绑固定在稳固处操作者必须思想集中、不能麻痹大意，以防不慎跌落。7、各种电线线路必须符合安全规定，并定期检查和维修，非电工人员不得从事电工作业。施工现场各种电动机械及设备必须安装漏电保护器。8、遵守国家和地方法律、法规，遵守社会公德，遵守环卫、市容管理的有关规定，并委派专职人员负责文明施工的日常管理工作。9、施工场地必须树立安全质量宣传牌，工程概况介绍牌，创造文明施工环境，达到文明标准工地。10、采用各种措施，消除及防止施工过程重产生的噪声。11、施工现场布置合理，材料堆放合理，并加围护措施，施工地区及生活区的状况应保持良好。12、运输建筑材料的车辆，有采取有效的措施，防止建筑材料洒落，保证行驶途中不污染环境。13、工程竣工后，施工单位在业主规定的时间内，拆除工地围栏、安全防护设备和其他临时设施，并将工地及四周环境清理整洁，做到工完料清、场地清。 14、遵守劳动纪律，严禁在工地喝酒，严禁打架斗殴。 15、施工时严格按规范要求施工，严禁违章作业，保证施工正常有序的进行。 16、所有的施工垃圾和废物、废料应及时收集处理，严禁在工地乱堆放。此施工作业指导书谨作参考，具体施工需参照设计图纸根据现场条件进行。公司地址：江苏省苏州市吴江松陵经济开发区邮 编：215222 技术服务：13962582654电 话：0512-63362700-807 传 真：0512-63362088网 址：HTTP/WWW.SZTJCL.COM
