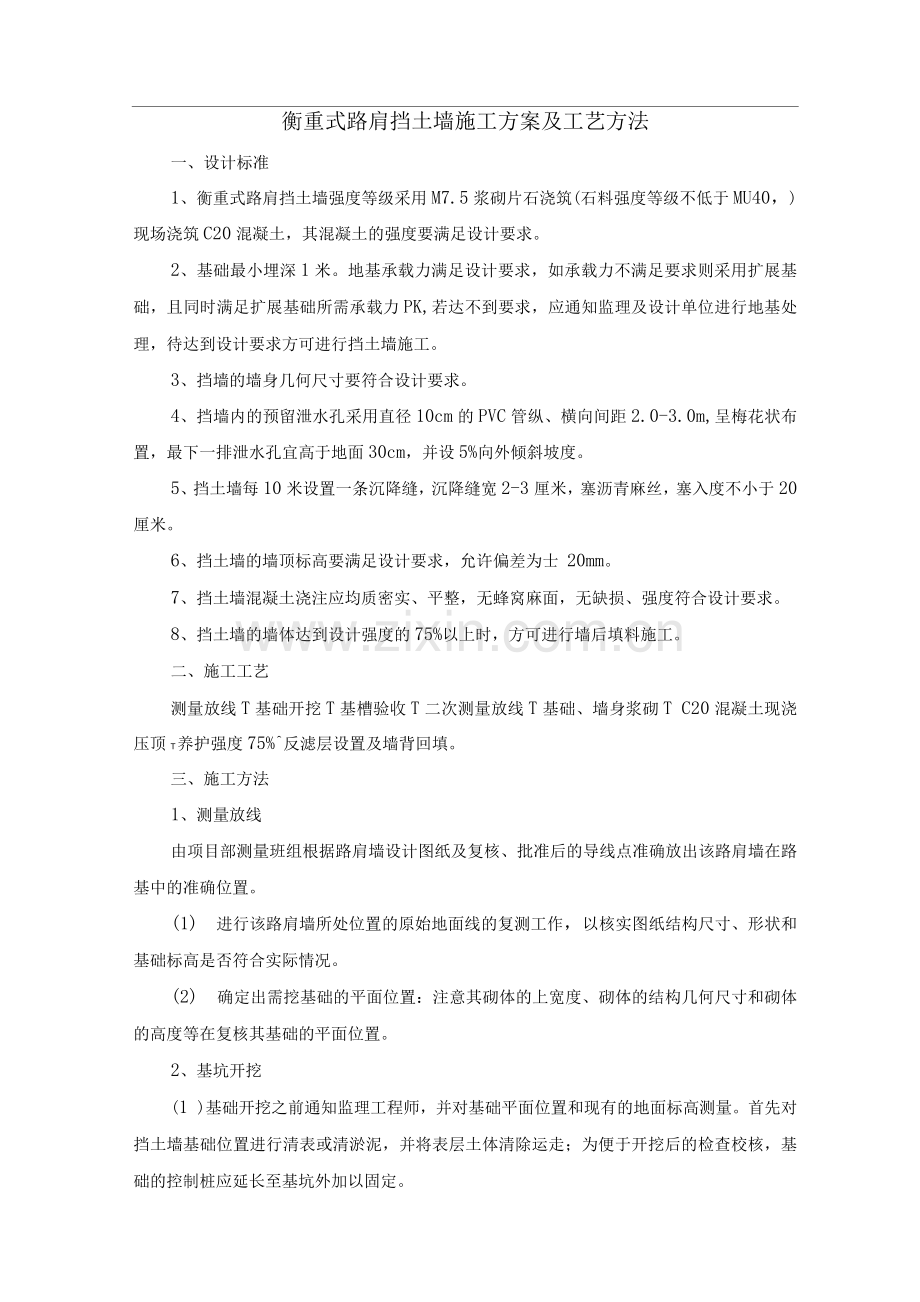

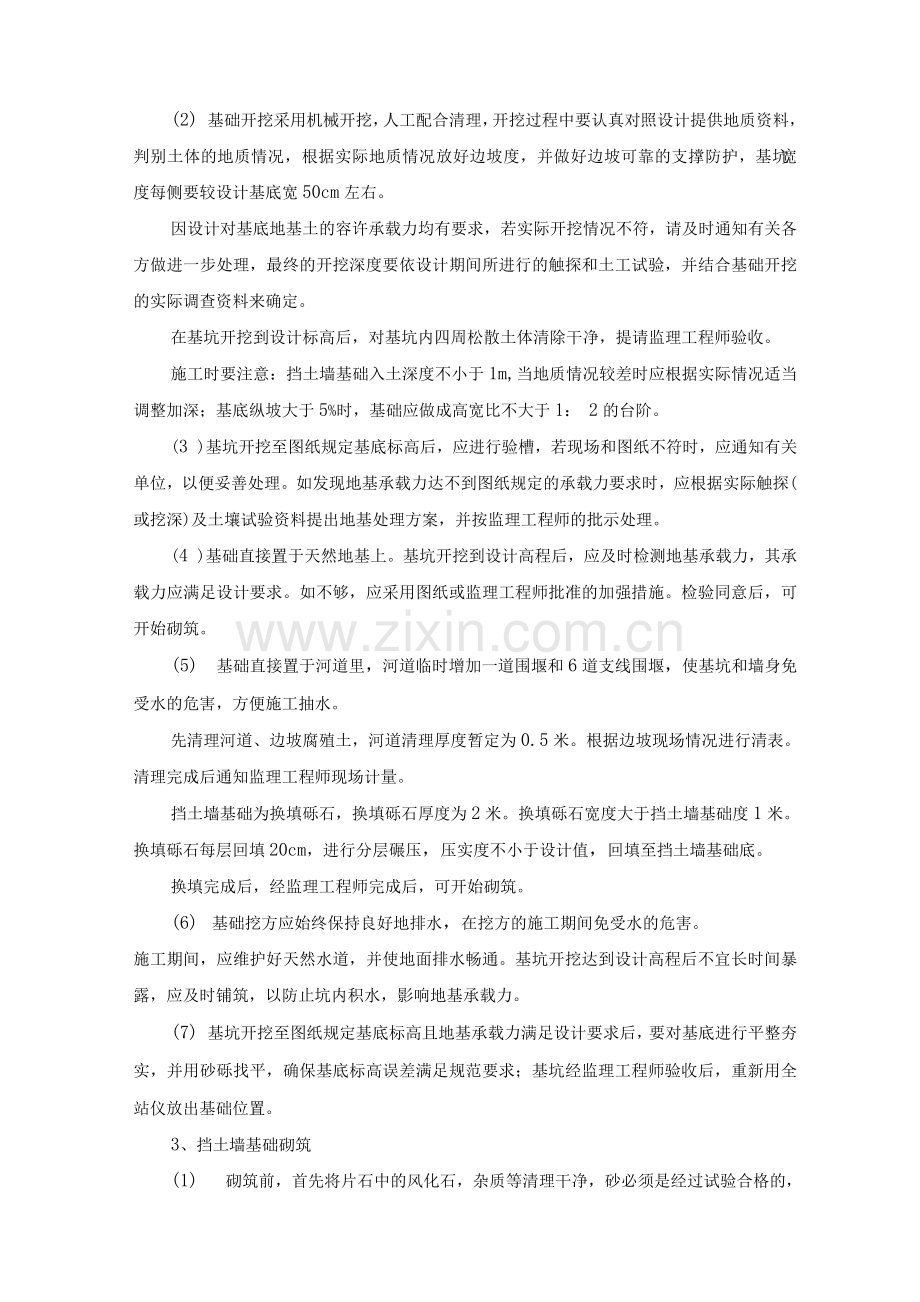

衡重式路肩挡土墙施工方案及工艺方法一、设计标准1、衡重式路肩挡土墙强度等级采用M7.5浆砌片石浇筑(石料强度等级不低于MU40，)现场浇筑C20混凝土，其混凝土的强度要满足设计要求。2、基础最小埋深1米。地基承载力满足设计要求，如承载力不满足要求则采用扩展基础，且同时满足扩展基础所需承载力PK,若达不到要求，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。3、挡墙的墙身几何尺寸要符合设计要求。4、挡墙内的预留泄水孔采用直径10cm的PVC管纵、横向间距2.0-3.0m,呈梅花状布置，最下一排泄水孔宜高于地面30cm，并设5%向外倾斜坡度。5、挡土墙每10米设置一条沉降缝，沉降缝宽2-3厘米，塞沥青麻丝，塞入度不小于20厘米。6、挡土墙的墙顶标高要满足设计要求，允许偏差为士 20mm。7、挡土墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。8、挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。二、施工工艺测量放线T基础开挖T基槽验收T二次测量放线T基础、墙身浆砌T C20混凝土现浇压顶t养护强度75%反滤层设置及墙背回填。三、施工方法1、测量放线由项目部测量班组根据路肩墙设计图纸及复核、批准后的导线点准确放出该路肩墙在路基中的准确位置。(1) 进行该路肩墙所处位置的原始地面线的复测工作，以核实图纸结构尺寸、形状和基础标高是否符合实际情况。(2) 确定出需挖基础的平面位置：注意其砌体的上宽度、砌体的结构几何尺寸和砌体的高度等在复核其基础的平面位置。2、基坑开挖(1 )基础开挖之前通知监理工程师，并对基础平面位置和现有的地面标高测量。首先对挡土墙基础位置进行清表或清淤泥，并将表层土体清除运走；为便于开挖后的检查校核，基础的控制桩应延长至基坑外加以固定。(2) 基础开挖采用机械开挖，人工配合清理，开挖过程中要认真对照设计提供地质资料，判别土体的地质情况，根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽50cm左右。因设计对基底地基土的容许承载力均有要求，若实际开挖情况不符，请及时通知有关各方做进一步处理，最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定。在基坑开挖到设计标高后，对基坑内四周松散土体清除干净，提请监理工程师验收。施工时要注意：挡土墙基础入土深度不小于1m,当地质情况较差时应根据实际情况适当调整加深；基底纵坡大于5%时，基础应做成高宽比不大于1： 2的台阶。(3 )基坑开挖至图纸规定基底标高后，应进行验槽，若现场和图纸不符时，应通知有关单位，以便妥善处理。如发现地基承载力达不到图纸规定的承载力要求时，应根据实际触探(或挖深)及土壤试验资料提出地基处理方案，并按监理工程师的批示处理。(4 )基础直接置于天然地基上。基坑开挖到设计高程后，应及时检测地基承载力，其承载力应满足设计要求。如不够，应采用图纸或监理工程师批准的加强措施。检验同意后，可开始砌筑。(5) 基础直接置于河道里，河道临时增加一道围堰和6道支线围堰，使基坑和墙身免受水的危害，方便施工抽水。先清理河道、边坡腐殖土，河道清理厚度暂定为0.5米。根据边坡现场情况进行清表。清理完成后通知监理工程师现场计量。挡土墙基础为换填砾石，换填砾石厚度为2米。换填砾石宽度大于挡土墙基础度1米。换填砾石每层回填20cm，进行分层碾压，压实度不小于设计值，回填至挡土墙基础底。换填完成后，经监理工程师完成后，可开始砌筑。(6) 基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。施工期间，应维护好天然水道，并使地面排水畅通。基坑开挖达到设计高程后不宜长时间暴露，应及时铺筑，以防止坑内积水，影响地基承载力。(7) 基坑开挖至图纸规定基底标高且地基承载力满足设计要求后，要对基底进行平整夯实，并用砂砾找平，确保基底标高误差满足规范要求；基坑经监理工程师验收后，重新用全站仪放出基础位置。3、挡土墙基础砌筑(1) 砌筑前，首先将片石中的风化石，杂质等清理干净，砂必须是经过试验合格的，砂浆拌合采用搅拌机拌合。砂浆加水量采用搅拌机自动计量器控制水的需用量，砂用磅秤计量。(2) 砌筑前，再次复核各部尺寸，另外测量组将基础顶标高控制桩打在基坑四周，以便砌筑基础时拉线控制基础顶标高。砌筑前先开挖凸榫基坑，砌筑凸榫，经验收合格后进行基础的砌筑。(3) 砌筑基础根据厚度的不同分两层或三层砌筑，每层砌筑的厚度30-35cm,但分层不找平，使基础上下交错连成一体。保证基础最小埋深1m。砌筑时用砖刀和捣浆棒一起将缝密实，不出现空洞和砂浆不饱满现象。每个段落施工基础时，首先按图纸的要求将沉降缝位置确定且固定好，当砌筑到此时，用沥青麻絮将此隔开。(4) 基础砌筑完毕后，采用石灰土回填基坑四周，夯实采用震动打夯机，用灌砂法作密实度试验，密实度必须达到设计要求。4、挡土墙墙身砌筑(1) 基础砌筑完毕后，必须与设计图纸核对，检查几何尺寸与基础顶设计标高是否有偏差，经自检确认符合要求后报监理工程师签证认可后开始墙身砌筑。(2) 砌筑前，先将基础表面清理、冲洗干净。(3) 为保证墙身位置及断面尺寸的准确，当底面尺寸放好样后，用木板制成墙身断面挂线样板，将挂线样板固定在沉降缝位置，在墙端转角点挂线控制墙身的砌筑。在施工过程中，经常检查挂线样板位置、基础沉降缝与墙身沉降缝位置是否一致、墙身平面位置及外侧坡度，随时纠正不合要求之处。(4) 片石一般采用爆破或楔劈法开采的石块，厚度不应小于150mm(卵形和薄片者不得采用)。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。石料在使用前要浇水润湿，表面有泥土、水锈等杂物时要清洗干净，风化片石严禁使用。(5) 砌体应自下而上逐层砌筑，直至墙顶。砌体应分层坐浆砌筑，砌筑上层时，不应振动下层，不在已砌好的砌体上抛掷滚动、翻转和敲击石块。对于基础的第一层砌块时如基底为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。墙身分层砌筑且墙体较长时分段砌筑，分段位置设在沉降缝，两相邻工作段的砌筑高差不超过2m。（6）在砌筑时，必须搭设安全可靠的脚手架，使砌筑时减轻工作负担和保证砌筑安全，在砌筑时，绝对禁止在已砌好的墙体上抛掷、滚动、翻转和敲击石块，避免振动给下层作业带来不安全因素，墙身砌筑到2m左右高度时，在高填方段，应在墙身内侧回填土，以降低作业的垂直高度，保证作业安全。片石分层砌筑，一般2-3cm组成一个工作层，每一个工作层应大致找平。选用具有比较整齐的大尺寸石块作为角隅石或镶面石，长和短的石块应交错铺在同一层并和帮衬石、腹石交错锁结。各工作层竖缝应相互错开，不得贯通。平缝与竖缝宽度不大于40mm，可以用厚度不比缝宽大的石片填塞宽的竖缝，且石片应被砂浆包裹。砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满，无空洞、宽逢、大堆砂浆填隙和假缝。（7）各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，坚缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。（8）砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。（9）所有石料均应座浆在新拌的水泥砂浆上，砂浆采用重量比配料，砂浆拌和机拌制，控制拌和时间，保证拌和出的砂浆均匀饱满。砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，用于石砌体时宜为50-70mm气温较高时可适当增大.零星工程用砂浆的稠度，也可用直观法进行检查，以用于能将砂浆捏成小团，松手后既不松散又不由灰铲上流下为度。砂浆的拌和宜用机械拌和，拌和时间宜为3-5min。砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3-4h内使用完毕；气温超过30C时，宜在2-3h内使用完毕。在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。每50m3砌体取试件1组，砂浆中砂料宜用中砂或粗砂，砂的最大粒径不宜大于5mm。(10 )挡土墙外露部分和转角石，选择表面较平整及尺寸较大的块石，并加以粗凿，在沉降缝处所有的块石，修凿出规则的棱角线。墙体的沉降缝应符合图纸规定或按监理工程师的指示设置。同时施工时应根据地基和墙高变化情况，每隔10-15m设置伸缩缝或沉降缝，缝宽2cm，缝内填塞沥青木板，填塞深度不小于 20cm。(11)墙胸外露面应用同标号水泥砂浆进行勾缝。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。墙顶用同标号水泥砂浆进行抹面。同时要及时进行洒水养生。5、泄水孔(1) 挡土墙高出地面间隔2-3m交错设置泄水孔，泄水孔采用10cmPVC-U管。泄水孔设在常水位30cm以上。(2) 挡土墙墙背填筑应与砌体同步进行，墙背填筑与砌体高差不得高于1m。墙背按设计设置好反滤层和隔水层，且应与墙体同步进行。反滤层采用砂砾填筑，厚度为30cm。隔水层用粘土夯填，厚度为30cm,设置在反滤层的底部和顶部，高度为50cm。6、沉降缝根据地形及地质变化情况设置沉降缝，间距一般为1015m;缝宽2cm，沉降缝内沿内、外、顶三边用沥青麻絮填塞，深度为15cm。施工时先将遗留在原缝内的水泥砂浆或小石块等清理干净。勾缝采用凹缝，勾缝砂浆宜用过筛砂，勾缝砂浆强度不应低于砌体砂浆强度，勾缝应嵌入砌缝内20mm，勾缝前须对墙面进行修整，再将墙面洒水湿润，勾缝的顺序是从上倒下，先勾水平缝后勾竖直缝。勾缝后应用扫帚用力清除余灰，做好成品保护工作，避免砌体碰撞、振动、承重。成活的灰缝水平缝与竖直缝应深浅一致、交圈对、密实光滑、搭接处平整，阳角方正，阴角处不能上下7、C20现浇混凝土(1)待挡土墙的墙体达到设计强度的75%以上后，方可安装模板。安装侧模时应防止移位和凸出，基础侧模可在模板外设立支撑固定，身的侧模可设拉杆固定，对于小型结构可用金属线代替拉杆。模板安装完毕后，应对其平面位置、顶部标高、节点联结、纵横向稳定性进行检查。其允许偏差必须符合规范要求(允许偏差如下表)。在施工过程中发现模板有移位和变形应及时纠正。模板安装好后，及通知监理验收。(2)混凝土浇筑自高处直接倾卸时，其自由高度不宜超过2米，以不发生离析为准。当倾落高度超过2米时时，应通过串筒或溜槽等设施下落，当串筒出料下混凝土堆积高度不宜超过0.2米。混凝土浇筑厚度一定时使用插入式振动器时，移动间距不应超过振动器作用半径的1.5倍，与侧模保持501mm的距离，插入下层混凝土 501mm。每一处振动完毕后，应边振动边徐徐提出，对每一振动部分必须振动到该部分混凝土密实为止，密实的标志是混凝土停止下沉，不再冒出气泡、表面呈现平坦、泛浆。应避免振动棒碰撞模板、钢筋及其他预埋件。平板振动器移位间距应以振动器能覆盖已振动部分1mm为宜。混凝土浇筑的过程中不得随意向混凝土运输车中加水，来调整混凝土的坍落度及流动性。8、养生砌筑好的基础、墙身、C20混凝土等用草袋将其覆盖好，并及时洒水养护。9、墙背回填(1) 回填采用粘土分层回填，严禁使用含有淤泥、淤泥质土、腐质土及有机物的土方填料。墙体强度达到75%设计强度后，方可进行墙背回填。根据回填部位，选用适当的机具进行分层回填、夯(压)实，保证压实度达到95%以上。(2) 靠近墙背30cm范围内：采用冲击式打夯机分层回填，每层松铺厚度不超过20cm。(3) 墙背30cm范围以外：采用18T压路机分层压实，辅以冲击夯夯实边角部位，每层松铺厚度不超过30cm。施工、测量、质检、实验室人员应严格控制层厚，并在墙背划出回填区域，严格按规范要求进行操作。
