唯实巡更软件8.16说明书.doc

唯实VSDIGITAL
VS8.0 巡更巡检软件操作说明

一、软件特点
l 界面：清晰、简洁、易操作，常用基本功能都在软件主界面上显示，无需翻阅复杂的菜单；
l 自动分析数据：读取记录后自动生成各类统计报表；方便查看。
l 强大的报表功能：简洁、方便的报表查询，报表种类丰富，可更具用户的要求自行的查看，并可将报表导出为Excel、PDF、RTF及文本等文件，或JPG和BMP图象文件。
l 国际化多语言：简中、繁体、英文、西班牙语、俄文、德文，其他语言将陆续增加。
l 功能自由变换：为适应不同用户的应用需求，本软件从功能上可分为普通版、专业版、高级版。用户可根据自己的需要选择不同的版本，各版本区别如下：
a) 普通版：只需添加人员、地点、事件即可使用。
b) 专业版：添加人员、地点、事件等资料后，还可以每天设置巡检计划，并可按计划进行考核。
c) 高级版：丰富的计划类型，除可按每天设置计划外，还可按周、按月设置计划，并可以设置临时计划。不同的线路中可含有相同的地点，即可以有交差点。
u 本软件目前可使用型号：V1/V1+、V2、V3\V3+、V31、V32、V35、V5、V51、V52、V8、IP通讯座。
u ★特别提示★当第一次运行软件时，软件显示的语言由操作系统决定。
n 具体软件操作使用
n 登陆

登陆软件，用户名为：admin 密码：空（密码修改，在软件的左上角：“文件”-“修改密码”）

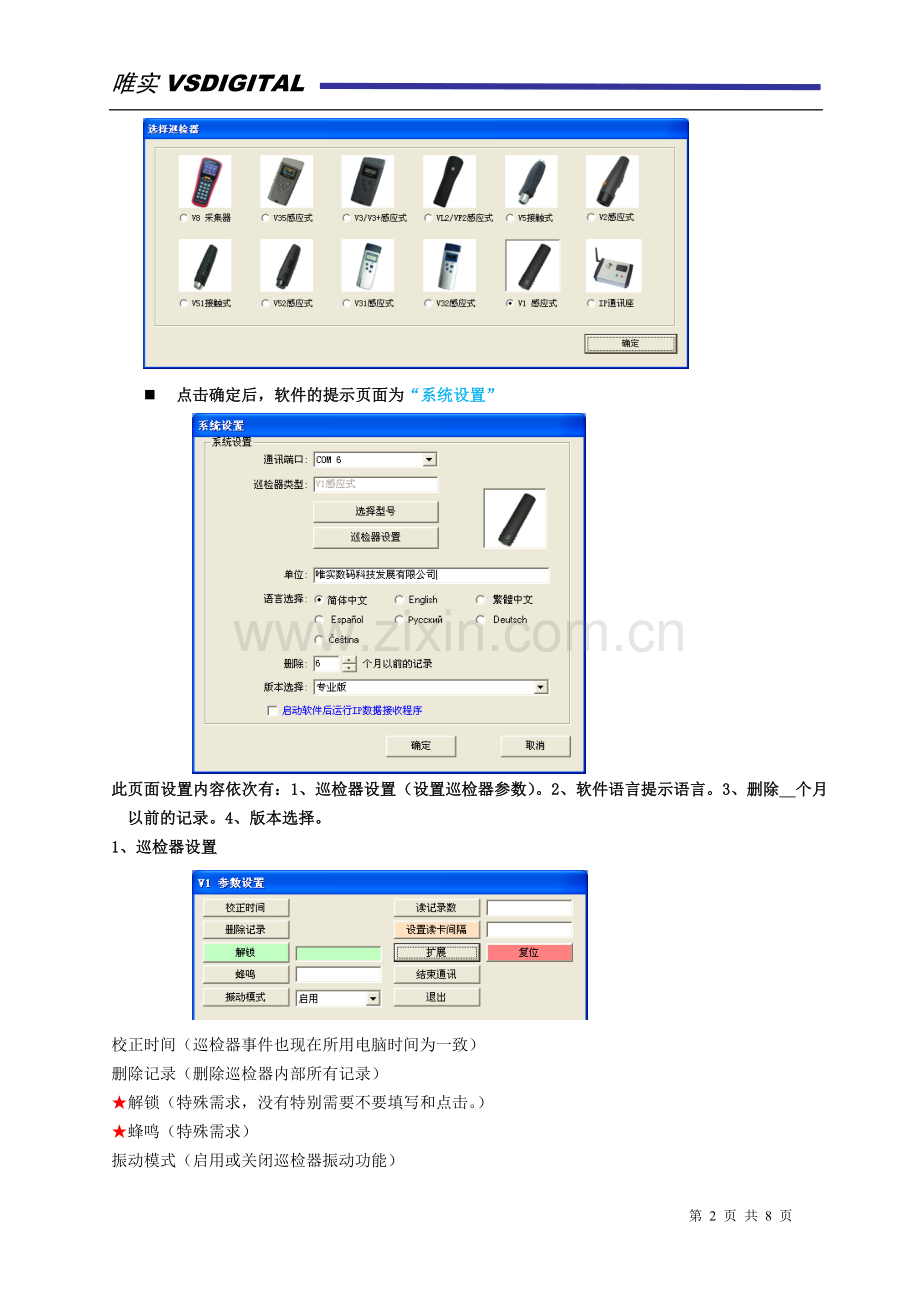

n 选择型号
初次登陆后软件提示选择型号，请选择您购买的型号（本说明书以V1为例，操作基本方法相同）

n 点击确定后，软件的提示页面为“系统设置”

此页面设置内容依次有：1、巡检器设置（设置巡检器参数）。2、软件语言提示语言。3、删除 个月以前的记录。4、版本选择。
1、巡检器设置

校正时间（巡检器事件也现在所用电脑时间为一致）
删除记录（删除巡检器内部所有记录）
★解锁（特殊需求，没有特别需要不要填写和点击。）
★蜂鸣（特殊需求）
振动模式（启用或关闭巡检器振动功能）
读记录数（在后面白色空白框中，显示出巡检器内部有多少条记录）
★设置读卡间隔（设置巡检的读卡间隔时间，没有特别需要不要填写和点击，默认设置为：65535）
扩展（显示更多巡检器内容）
复位（巡检器复位设置，巡检器内部记录不丢失，时间不变化）
结束通讯（停止巡检器当前与电脑通讯状态）
退出（退出当前页面）
点击“扩展”--“读取全部参数”页面将显示所有巡检器信息，同时左下角提示：读取版本信息成功。
★初次设置时：点击“删除记录”删除巡检器内部记录，方便做以下工作，录入“基础数据”

2、软件提示语言：当第一次运行软件时，软件显示的语言由操作系统决定，后可以手动修改语言。
3、删除 个月前的记录：软件自动删除您所设置月份前的记录，这个根据用户的自己需求进行设置。此处最大支持 99个月（如：6个月，软件就自动删除6个月以前的记录，）
4、 版本选择：具体参照 说明书上方“功能自由变换”
n 基础数据：
管理巡检线路、地点、人员、事件经及设置巡检计划 (计划：专业版和高级版中有此功能）

线路（定义巡检线路，线路可多条。定义多条线路时：请先点击『新建』按钮后，填入线路名称等信息后，点击『保存』即可。)
地点（设置地点信息钮所代表的名称和描述）
设置地点：用刚刚的巡检器，依次读取本线路下所有的点，点击批量读取，点击保存

修改地点名称：点击任意一地点，点击修改，填写好地点名称和描述后点击确定。注：卡号不能修改

增加（在知道卡号的情况下，手动录入地点）
修改（修改点的名称和描述）
删除（删除此点）
设置起始点（设置线路中的起始点，起始点为每次巡逻时必须第一个读的点）
批量读取（用巡检器读完点后，批量设置地点，正如刚刚我们操作的一样）
上移（选中一个点向上移动，调换点的位置）
下移（选中一个点向下移动，调换点的位置）
★特别提示★
每条线路必须设置一个起始点，每次巡检（巡逻）必须从起始点开始，否则不能生成巡检报表。起始点必须是唯一，每条线路的起始点不能出现在其他线路中，存在交叉点请选择“高级版”进行设置。

人员：需要使用人员卡设置方法与地点方法一样（先读，都完批量读取）

棒号绑定人员：
此功能仅限于一个巡检人员配备一个巡检器。
设置方法为：选择棒号绑定人员—点击“增加”—“读取号码”—“输入名称”—“确定”

事件：此项为可选设置，为了解巡逻当时地点发生了什么情况时，需要添加巡检的事件。事件用事件卡表示。本系统支持多事件模式，即在巡检时，一个地点可以输入多个事件。具体操作方法与地点相同先读，都完批量读取

计划：可设置日计划、周计划、月计划、临时计划（专业版和高级版中有此功能。专业版中只能按天设置巡检计划，即日计划，高级版中还可设置月、周及临时计划）
提示：月、周及临时等计划类型仅在高级版中，并可该设置计划是否被启用。
日计划（每天执行）
周计划（每周执行一次）
月计划（每月执行一次）
临时计划（根据需要和情况临时添加，临时执行的计划）
以日计划为例：
开始时间如：16：38
允许+/-：10分钟（意思为读起始点的时间可以在提前和或者错后10分钟，就是说16：28到16：48分之间读起始点都算合格）
巡检用时：最长30分钟（整线走完要在30分钟之内）最短0可以不填写（如果填写10，就是在10分钟之内巡逻完就是不合格）
高级：星期一到星期日，内附有星期，星期几执行星期几不执行计划，可在里面选取。

n 读取数据
巡检完成后，可将巡检器中的巡检记录读取到软件中，读取完成后，软件自动分析数据，并生成报表。
n 报表查询

流水记录：按照读卡的时间顺序查询报表。
人员考核：按人员统计一段时间里计划内的和计划外的巡检合格率、漏检点、漏检线路，还可以图表展示巡检结果。
线路考核：按线路统计一段时间里计划内的和计划外的巡检合格率、漏检点、漏检线路，还可以图表展示巡检结果。
事件：每次巡检过程中发生事件，即读事件卡的情况。
组合查询：每读一次起始点就是一次巡检，该报表体现了计划内的和计划外的巡检该线路的情况。
提示
查询出的报表可打印，也可导出为Excel电子表格、PDF文档、HTML网页、RTF（Word格式）等格式，也可导出为JPG和BMP图片。
n 其他功能

n 校正时间：与系统设置内的校正时间一样

n IP数据接收：特定情况使用，一般不会使用到
n 文件（软件左上角）

恢复备份（恢复软件以前的设置备份）
数据备份（对当前的软件设置进行备份，其中包括：基础数据、系统设置和所有的巡检记录进行备份）
初始化（软件初始，如同刚刚安装后的一样）
操作员（新增操作员，操作员无权设置基础数据和系统设置）
修改密码（修改用户登录时的密码）
导出棒好（导出使用的巡检器的巡检器的号码）
导入解锁码文件（特殊使用，不做解释）
退出（退出软件）
第 8 页 共 8 页
