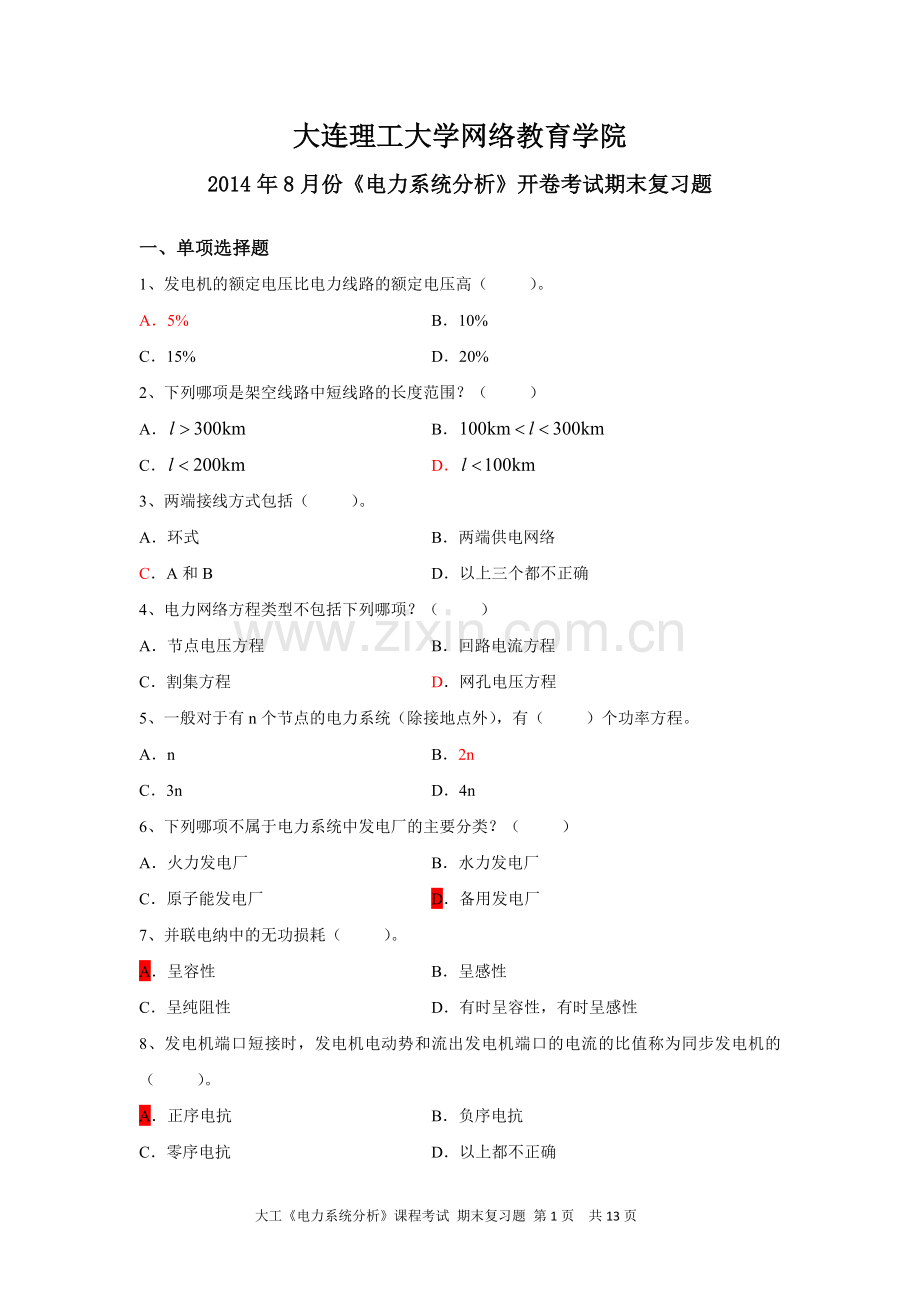

大工14春《电力系统分析》开卷考试期末复习题.doc

大连理工大学网络教育学院2014年8月份电力系统分析开卷考试期末复习题一、单项选择题1、发电机的额定电压比电力线路的额定电压高（ ）。A5%B10%C15%D20%2、下列哪项是架空线路中短线路的长度范围？（ ）ABCD3、两端接线方式包括（ ）。A环式B两端供电网络CA和BD以上三个都不正确4、电力网络方程类型不包括下列哪项？（ ）A节点电压方程B回路电流方程C割集方程D网孔电压方程5、一般对于有n个节点的电力系统（除接地点外），有（ ）个功率方程。AnB2nC3nD4n6、下列哪项不属于电力系统中发电厂的主要分类？（ ）A火力发电厂B水力发电厂C原子能发电厂D备用发电厂7、并联电纳中的无功损耗（ ）。A呈容性B呈感性C呈纯阻性D有时呈容性，有时呈感性8、发电机端口短接时，发电机电动势和流出发电机端口的电流的比值称为同步发电机的（ ）。A正序电抗B负序电抗C零序电抗D以上都不正确9、单相短路边界条件方程说明正、负、零序网在单相短路故障点（ ）。A并联B串联C混联D并联或串联10、对简单单机（隐极机）系统进行稳定性分析，发生短路时，输出功率（ ）。A不变B变大C变小D变化不定11、通常同步发电机接在线路首端，它的额定电压为电力线路额定电压的（ ）。A1.05倍B1.0倍C1.1倍D1.15倍12、变压器的电导参数主要决定于实验数据（ ）。A短路损耗B空载损耗C短路电压百分比D空载电流百分比13、线路两端的电压相量之差称为（ ）。A电压调整B电压损耗C电压偏移D电压降落14、下列关于节点导纳矩阵说法不正确的是（ ）。A节点导纳矩阵是上三角矩阵B节点导纳矩阵是nn维方阵C如果两节点没有直接的电气连接，则导纳矩阵中的互导纳为零D节点导纳矩阵是高度稀疏矩阵15、下列调频属于事前调频的是（ ）。A一次调频B二次调频C三次调频D四次调频16、一般综合负荷的功率因数为（ ）。A0.5左右B0.5-0.6C0.6-0.9D0.9-0.9517、下列属于短路应对措施的是（ ）。A快速切除故障B快速恢复线路供电C降低短路发生概率D以上说法都正确18、在任意某系统某点发生不对称短路时，短路点元件参数（ ）。A对称B不对称C相等D不确定19、下列元件属于静止元件的是（ ）。A变压器和发电机B变压器和电动机C变压器和线路D发电机和电动机20、引起电力系统大扰动的主要原因有（ ）。A负荷的变换B切除或投入系统的主要元件C电力系统的短路故障D以上都正确21、若变压器二次侧与用电设备直接相连，则其二次侧额定电压是电网电压等级的（ ）。A1.05倍B1.0倍C1.1倍D1.15倍22、一般长度超过300km的架空电力线路和长度超过100km的电缆线路称为（ ）。A短电力线路B中等长度电力线路C长电力线路D超长电力线路 23、降压变压器低压侧末端负荷的功率叫做（ ）。A负荷功率B运算功率C运算负荷D电源功率24、下列不属于节点导纳矩阵特点的是（ ）。Ann维方程B对称阵C高度稀疏矩阵D上三角矩阵25、频率的（ ）是指由发电机的调频器进行的，对变化幅度较大、变化周期较长的负荷引起的频率偏移做调整。A一次调频B二次调频C三次调频D四次调频26、我国规定，35kV及以上电压供电负荷电压偏移范围在（ ）之内。A3%B4%C5%D6%27、下列短路故障不属于横向故障的是（ ）。A三相对称短路B两相接地短路C单相接地短路D断一相故障28、电力系统中，通常认为发电机正常运行时（ ）。A电压、电流为负序B电压、电流为正序C电压负序、电流为正序D电压正序、电流为零序29、下列参量中不属于电力系统电磁参量的是（ ）。A功率B电流C频率D电压30、电力系统以正常运行方式时，静态稳定储备系数不小于（ ）。A15%-20%B12%-15%C10%-15%D5%-10%31、下列设备不属于电力系统二次设备的是（ ）。A输电线路B电流表C电压表D继电保护装置32、下列电力系统运行参量属于机械参量的是（ ）。A功率B频率C电流D电压33、（ ）指的是电力线路始末端实际运行电压与线路额定电压的差值。A电压调整B电压损耗C电压偏移D电压降落34、对于长度不超过100km、电压等级为220kV的电力线路，（ ）。A线路消耗容性无功功率B线路发出感性无功功率C线路呈电阻性D线路消耗感性无功功率35、下列关于无限大容量电源说法正确的是（ ）。A短路前后电源频率恒定B电源的内阻抗为无穷大C短路前后电源端口电压幅值发生变化D同步发电机是无限大容量电源36、下列关于节点阻抗矩阵说法正确的是（ ）。A节点阻抗矩阵是稀疏矩阵B节点阻抗矩阵是满阵C节点阻抗矩阵中的互阻抗等于节点之间支路阻抗的负值D节点阻抗矩阵中的自阻抗等于所有连接于节点的支路阻抗之和37、下列关于频率调节说法正确的是（ ）。A一次调频需要进行负荷曲线预测B对于变化幅度较大、周期较长的冲击性负荷，需要进行事前调频C对于变化幅度小、周期短的负荷，可以由发电机组调速器进行频率调节D对于变化幅度最大、周期最长的生活负荷，需要进行事后调频38、对于变压器，正序电抗和负序电抗总是（ ）。A二者大小关系不确定B正序电抗大于负序电抗C正序电抗小于负序电抗D正序电抗等于负序电抗39、下列说法正确的是（ ）。A短路分析属于电磁暂态分析B短路分析属于机电暂态分析C功角稳定性分析属于电磁暂态分析D电磁暂态过程与机电暂态过程互不影响40、下列说法不正确的是（ ）。A当运行点位于功角特性曲线的上升部分时，该运行点是静态稳定的B当运行点位于功角特性曲线的下降部分时，该运行点是静态稳定的C静态稳定极限点对应的功率是发电机在给定参数下可能输出的最大功率D电力系统要保持一定的抗干扰能力，不应该在接近稳定极限的情况下运行41、若变压器一次侧与发电机相连，则其一次侧额定电压是电网电压等级的（ ）。A1.05倍B1.0倍C1.1倍D1.15倍42、导线标号LJ-400/50中LJ表示（ ）。A铜绞线B铝绞线C钢芯铝绞线D电力电缆 43、从电力线路阻抗支路中流出的功率叫（ ）。A负荷功率B运算功率C运算负荷D电源功率44、下列说法不正确的是（ ）。A电力系统中的节点可分为PQ节点、PV节点和平衡节点B电力系统中大部分节点都是PQ节点C有一定无功储备的发电厂可选作PV节点D平衡节点在潮流计算时是必不可少的，可以取两个45、使电力用户在发电设备发生偶然性事故时不受严重影响，维持系统正常供电所需的备用称为（ ）。A事故备用B负荷备用 C检修备用D国民经济备用 46、下列属于电力系统有功功率电源的是（ ）。A同期调相机B发电机组C并联电容器D静止补偿器47、下列故障属于电力系统纵向故障的是（ ）。A三相对称短路B两相接地短路C断一相故障D单相接地短路48、若发电机中性点星形接地，则（ ）。A零序电抗无穷大B零序电抗大于正序电抗C零序电抗等于正序电抗D零序电抗小于正序电抗49、下列说法正确的是（ ）。A如果原动机输入功率大于定子输出功率，则转子加速，功角增大B如果原动机输入功率大于定子输出功率，则转子减速，功角减小C如果原动机输入功率小于定子输出功率，则转子加速，功角减小D如果原动机输入功率小于定子输出功率，则转子减速，功角增大50、下列措施不属于提高电力系统静态稳定性的是（ ）。A采用自动励磁装置B降低线路额定电压等级C采用串联电容器补偿D采用分裂导线答案：15 ADCDB 610 DAABC 1115 ABDAC 1620 CDBCD 2125 ACADB 2630 CDBCA 3135 ABCDA 3640 BCDAB 4145 ABCDA 4650 BCDAB二、填空题1、国家标准规定的标准电压，本质上就是 和 的额定电压。2、根据各节点在系统中的实际作用可将节点分类为：Slack节点、 节点和 节点。3、由于系统互联，频率相同，因此互联系统的频率偏差由互联系统 和 决定。4、电力系统断相故障（纵向故障）包括 故障和 故障。5、静态稳定极限是 与 的分界点。6、标幺值= / 。7、衡量电能质量的指标包括： 、 和波形质量。8、变压器中的无功功率损耗分两部分，即 损耗和 中的损耗。9、不对称短路的特征是 不对称（三项阻抗不等）、 不对称（各项电压电流不对称）。10、影响暂态稳定的因素包括 和 。11、电力系统的接线方式通常分为 和 两种。12、修改节点导纳矩阵时，若在原有节点的导纳由变为，则原矩阵阶数不变，,母线的 和 变化。13、选择变压器分接头时要考虑 和 的情况。14、功角稳定性按扰动大小，可分为 和 。15、电力系统在正常运行时，系统中不存在 电压和 电压。16、电力系统的负荷按范围划分可分为 、 和 三种。17、当架空线路长度不超过100km，线路额定电压不超过60kV时，它的等值电路可以忽略 和 。18、降压变压器高压侧的主分接头电压为220kV，若选择22.5%的分接头，则该分接头电压为 。19、电力系统的无功功率电源包括 、 、并联电容器和静止补偿器等。20、电源端口的 和 不随负载变化而变化的电源称为无限大容量电源。21、输电线路的电气参数包括 、 、 和电纳。22、电力系统一般由 、 和能量管理系统组成。23、给定时间（日、月、季、年）内，电力系统中所有发电厂的总发电量与厂用电量之差称为 。24、频率变化反映机组的 关系，是机组 的依据。25、不同类型的短路，相当于在短路点接一个各相 不同、 不同的三相负载。26、电压等级是指国家标准规定的一定数量的标准电压，本质上就是 和 的额定电压。27、发电设备单位时间内消耗的能源和发出有功功率之间的关系称为 。28、衡量电能质量的指标包括 、 和 。29、电力系统稳定性分析的核心问题是 。30、电力系统受到扰动后，暂态过程按时间划分阶段可分为 、 和 。31、电力系统一般由 、 和能量管理系统组成。32、采用复功率表示方式时，负荷滞后功率因数运行吸收的无功功率为 ，超前功率因数运行吸收的无功功率为 。33、电力系统备用容量根据机组运行状态的不同，可以分为 和 。34、中枢点的电压调节方式可分为 、 和 。35、对电力系统静态稳定性进行定性分析时，可以采用 。答案：1用电设备、电力线路2PQ、PV3总的功率缺额、总的单位调节功率4断一相、断两相5稳定、不稳定6有名值、相应的基准值7频率质量、电压质量8励磁支路、绕组漏抗9短路点元件参数、运行参量10系统初始运行方式、故障的类型11开式网络/辐射网、两端供电网络12自导纳、互导纳13大负荷、小负荷14静态稳定性、暂态稳定性15负序、零序16综合用电负荷、供电负荷、发电负荷17电导、电纳18231kV 19同步发电机、同期调相机20电压幅值、频率21电阻、电抗、电导22一次设备、二次设备23供电量24有功平衡、有功调节25阻抗、中性点接地方式26用电设备、电力线路27耗量特性28频率质量、电压质量、波形质量29功角稳定性问题30起始阶段、中间阶段、后期阶段31一次设备、二次设备32正、负33热备用、冷备用34逆调压、顺调压、常调压（或恒调压）35图解法三、简答题1、简述标幺值等值网络的优点。答：（1）可通过基准电压的选取，消去等值网络电路里的变压器；（2）线电压和相电压的标幺值相同；（3）计算结果清晰，易于判断结果的正确性。2、简述功率方程中变量的类型。答：功率方程中的变量可分为不可控变量或扰动变量、控制变量、状态变量。3、电力系统的负荷按范围划分可分为哪几种？答：电力系统的负荷按范围划分可分为综合用电负荷、供电负荷和发电负荷。4、为什么电力网络方程通常采用节点电压方程？答：节点电压方程独立节点数远少于回路数，方程维数比较小；节点导纳矩阵便于形成与修改；并联支路无需进行合并简化。5、简述电压中枢点的概念。答：电压中枢点是指某些可以反映系统电压水平的主要发电厂或枢纽变电所母线。6、简述功率方程的特点。答：功率方程有如下特点：1)非线性方程组；2）每个节点有6个变量；3）有2n个方程；4）存在损耗；5）各节点注入功率是各母线电压相量的函数。 四、论述题1、论述频率变化对用户和发电厂及系统本身的影响。答：对用户的影响：系统频率的变化将引起工业用户的电动机转速的变化，这将影响产品的质量。频率降低，使得电动机有功功率降低，将影响所有转动机械的出力。频率的不稳定，将会影响电子设备的准确性。对发电厂自身的影响：发电厂的厂用机械多使用异步电机带动，系统频率降低使电动机出力降低，若频率降低过多，将使电动机停止运转，会引起严重后果。对电力系统本身的影响：系统频率降低时，异步电动机和变压器的励磁电流将大为增加，引起系统所需无功功率的增加，其结果是引起电压的降低，增加电压调整的困难。2、论述电力系统中有功功率最优分配的概念。答：负荷可根据波动规律分解为三种负荷。其中，第三种负荷由于其具有很强规律性且周期性较长，可通过负荷预测提前预测出。为保证负荷平衡，可提前把该负荷分配给各发电厂形成各发电厂的计划。实时调度时，责成各发电厂按事先给定的负荷发电，即可满足该类负荷。这就是有功功率的最优分配问题，包括有功功率电源的最优组合和有功功率负荷的最优分配。它要求在保证系统安全的条件下，在所研究的周期内，以小时为单位合理选择电力系统中哪些机组应该运行、何时运行及运行时各机组的发电功率，其目标是在满足系统负载及其它物理和运行约束的前提下使周期内系统消耗的燃料总量或总费用值为最少。五、计算题1、110kV单回路架空线路，其参数如下图所示，线路始端电压为116kV，末端负荷为15+j10MVA,求该电力线路末端电压及始端输出功率。答：设全网电压为=110KV令2、某电力系统及其标幺值参数如下图所示，当f点发生a相单相接地短路故障时，求故障处各相短路电流及电压的值。10.5kv110kv10kvf 答：首先计算各序阻抗：，当a相发生单相接地短路，由边界条件得复合序网图为三序序网串联。由复合序网求各序电流、电压，并合成各相电流、电压合成，合成3、一个简单电力系统，其输电线长度及单位长度参数、变压器铭牌参数如下图所示，试求归算到110kV侧的等值电路。答：归算到高压侧的等值电路为：变压器可直接归算到高压侧线路按变比从10.5kV归算到110kV侧4、一个简单电力系统，其输电线长度及单位长度参数、变压器铭牌参数如图2中所示，试求标幺值等值电路。解：设,。根据变比，则变压器标幺值为线路标幺值为大工电力系统分析课程考试 期末复习题 第13页 共13页
