陈四楼煤矿液力偶合器技术规格书
1.项目简介及使用地点
陈四楼煤矿煤矿需要一批液力偶合器，适用于煤矿井下。
2.货物名称及供货范围
货物名称：液力偶合器
供货范围: YOXDⅡZ400、YOXDⅡZ450、YOXDⅡZ500、 YOXDⅡZ560、YOXDV560、YOXDV560型液力偶合器。
3.主要部件（或设备）配置要求
3.1 液力偶合器的工作介质为清水，对水质无严格要求，矿井地下水、自来水均可，但必须经过沉淀或过滤后方可注入偶合器内使用。
3.2主要由铝合金外壳、传动联轴节等部分构成。主动部分由主动联轴节、从动联轴节、后辅腔、外壳组成，从动部分由涡轮、主轴组成。
3.3液力偶合器支承采用知名品牌的滚动轴承，并在轴承内外采用油封结构，防止水分及杂质进入轴承室。轴承润滑剂为锂基润滑脂。
3.4 液力偶合器与水介质接触的零件必须经过特殊处理，具有不锈、防腐等功能。
3.5 当液力偶合器腔内压力过高时，腔内压力能够及时释放防止壳体爆炸，必须具有过热保护装置（易熔塞）和过压保护装置（易爆塞）。
3.6 在稳定的工况下，液力耦合器的温度不应超过85℃。
4.设计、生产、制造、安装、检验检测所需资质文件
提供MA标志证书、产品合格证、生产许可证、使用说明书等。
5.货物使用环境及范围
5.1海拔高度1000m
5.2环境温度5～40℃
5.3在有煤尘和爆炸性气体混合物的矿井中。

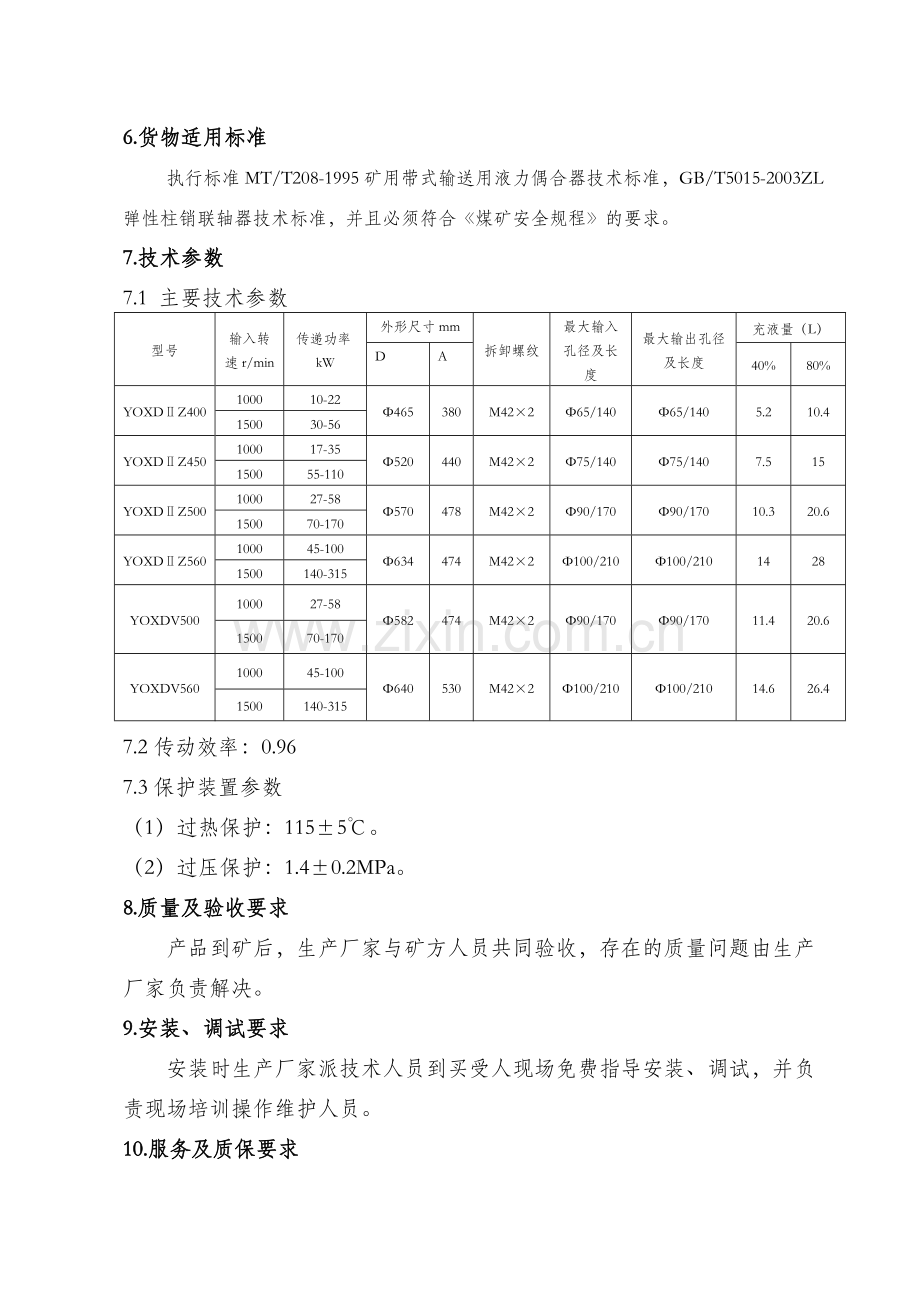

6.货物适用标准
执行标准MT/T208-1995矿用带式输送用液力偶合器技术标准，GB/T5015-2003ZL弹性柱销联轴器技术标准，并且必须符合《煤矿安全规程》的要求。
7.技术参数
7.1 主要技术参数
型号
输入转速r/min
传递功率kW
外形尺寸mm
拆卸螺纹
最大输入孔径及长度
最大输出孔径及长度
充液量（L）
D
A
40%
80%
YOXDⅡZ400
1000
10-22
Φ465
380
M42×2
Φ65/140
Φ65/140
5.2
10.4
1500
30-56
YOXDⅡZ450
1000
17-35
Φ520
440
M42×2
Φ75/140
Φ75/140
7.5
15
1500
55-110
YOXDⅡZ500
1000
27-58
Φ570
478
M42×2
Φ90/170
Φ90/170
10.3
20.6
1500
70-170
YOXDⅡZ560
1000
45-100
Φ634
474
M42×2
Φ100/210
Φ100/210
14
28
1500
140-315
YOXDV500
1000
27-58
Φ582
474
M42×2
Φ90/170
Φ90/170
11.4
20.6
1500
70-170
YOXDV560
1000
45-100
Φ640
530
M42×2
Φ100/210
Φ100/210
14.6
26.4
1500
140-315
7.2传动效率：0.96
7.3保护装置参数
（1）过热保护：115±5℃。
（2）过压保护：1.4±0.2MPa。
8.质量及验收要求
产品到矿后，生产厂家与矿方人员共同验收，存在的质量问题由生产厂家负责解决。
9.安装、调试要求
安装时生产厂家派技术人员到买受人现场免费指导安装、调试，并负责现场培训操作维护人员。
10.服务及质保要求
产品质保期为1年，在质保期内提供免费维修或更换服务。
11.运输及包装要求
生产厂家负责将所购买的产品送到矿内，运输过程中对设备进行防护，避免因防护不到位导致损坏。
12.供应商须提供技术资料要求
产品必须具有煤安标志，产品合格证、生产许可证、使用说明书。
13.其他
13.1遵循质量保证体系的要求，除外购件，不允许再转包其他制造商。
13.2安装时生产厂家派技术人员到买受人现场免费指导安装、调试，并负责现场培训操作维护人员。
13.3矿方如需现场维护，生产厂家接到通知起12小时到现场处理。
13.4未有合作过的厂家，首批液力偶合器经使用半年后合格方才结账。
