预应力张拉记录表(一)
工程名称

结构部位

施工单位

构件编号

张拉方式

张拉日期
年 月 日
预应力钢筋种类

规格

标准抗拉强度(MPa)

张拉时碎强度(MPa)

张拉机具 设备编号
A端
千斤顶

油 泵

压力 表

理论伸长值(mm)

计算伸长值(mm)

B端

断、滑丝情况

初始应力
(Mpa)
控制应力值
(Mpa)
超张拉控制应力值
(MPa)
预应力 钢筋 编号
预应力 钢 筋 束长(m)
张拉 初始力 (kN)
初应力阶段 油表读数
控制 张拉力 (kN)
控制应力阶段 油表读数
超张控制 张拉力 (kN)
超张控制阶段 油表读数
实测 伸长值 (mm)
伸长 值偏差 (%)
A端
B端
A端
B端
A端
B端

监理工程师:
施工工程技术负责人:
复核:
记录表:

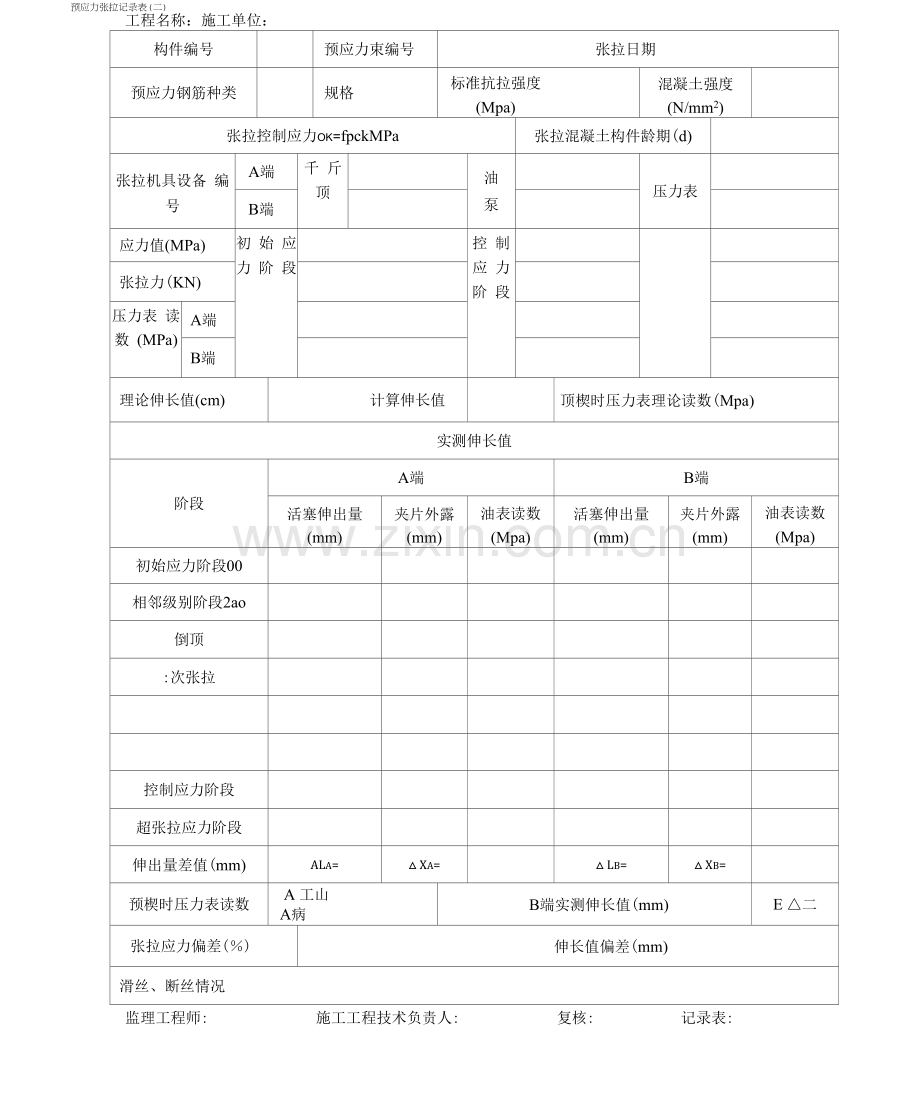

预应力张拉记录表(二)
构件编号

预应力束编号

张拉日期
预应力钢筋种类

规格
标准抗拉强度 (Mpa)

混凝土强度 (N/mm2)

张拉控制应力ok=fpckMPa
张拉混凝土构件龄期(d)

张拉机具设备 编号
A端
千 斤 顶

油
泵

压力表

B端

应力值(MPa)
初 始 应 力 阶 段

控 制 应 力 阶 段

张拉力(KN)

压力表 读数 (MPa)
A端

B端

理论伸长值(cm)

计算伸长值

顶楔时压力表理论读数(Mpa)
实测伸长值
阶段
A端
B端
活塞伸出量 (mm)
夹片外露 (mm)
油表读数 (Mpa)
活塞伸出量 (mm)
夹片外露 (mm)
油表读数 (Mpa)
初始应力阶段00

相邻级别阶段2ao

倒顶

:次张拉

控制应力阶段

超张拉应力阶段

伸出量差值(mm)
ALa=
△ Xa=

△ Lb=
△ Xb=

预楔时压力表读数
A 工山
A病
B端实测伸长值(mm)
E △二
张拉应力偏差(％)

伸长值偏差(mm)

滑丝、断丝情况

工程名称：施工单位：
监理工程师:
施工工程技术负责人:
复核:
记录表:
