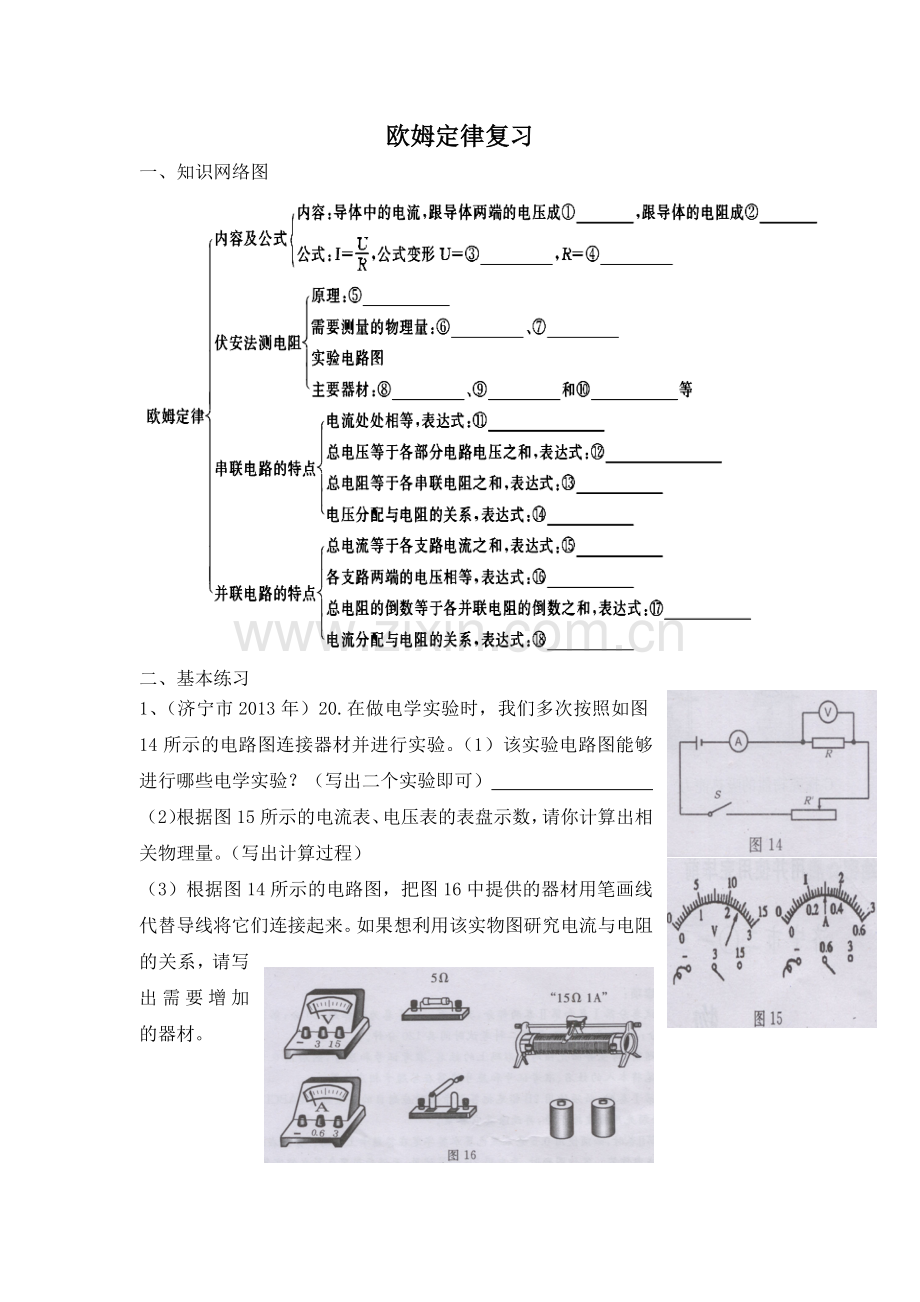

欧姆定律复习
一、知识网络图

二、基本练习
1、（济宁市2013年）20.在做电学实验时，我们多次按照如图14所示的电路图连接器材并进行实验。（1）该实验电路图能够进行哪些电学实验？（写出二个实验即可）
（2）根据图15所示的电流表、电压表的表盘示数，请你计算出相关物理量。（写出计算过程）
（3）根据图14所示的电路图，把图16中提供的器材用笔画线代替导线将它们连接起来。如果想利用该实物图研究电流与电阻的关系，请写出需要增加的器材。

2、(哈尔滨市2013).如图电源电压恒定，闭合S0.当S闭合、甲乙两表为电压表时，两表示数之比U甲:U乙＝7:5；当S断开、甲乙两表为电流表时，两表示数之比I甲:I乙＝ 。

3、如图所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，当滑片从中点向右移时
A．电流表A1的示数变小
B．电流表A2的示数变小
C．电压表的示数变大
D．v与A2的比值变小
4、（2013年临沂市）如图所示的电路中.电饭电压保持不变，闭合开关S后
A. 电压表的示数变大 B.电流表的示数变大
C．电路中的总电阻变大 D.v与A的比值不变

5、（江苏南京2013）32、小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a 、b 之间的电阻箱R的阻值，得到一组电压表的示数Ua - R的图象如图乙所示．

（1）随着电阻箱接入电路中的阻值增大，定值电阻R a两端的电压        （选填“增大”、“减小”或“不变”）．
（2）将a 、b 间的电阻箱换成未知电阻R x，读得电压表示数为4.5V，则R x =             Ω ，此时电路中电流为             A ．

A

S
a
b

V
P
6、（2013黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是【 】
A．电流表示数变大B．电流表示数变小
C．小灯泡变暗 D．电压表示数变小

7、（2012河南）在图4所示的电路中，电阻R1=4Ω，R2=2Ω，电源电压保持不变。当开关S1、S3，断开，S2闭合时，电流表的示数为0.5A；当开关S1、S3，闭合，S2断开时，电流表的示数为多少？

三、拓展练习
1(2010 年广东)下左图是关于电阻 A、B 的 I－U 图象．由图可知，电阻较大的电阻值是________Ω.若将 A、B 两电阻并联后接在电压为 2 V 的电源两端，则并联电路干路中的电流是______A，此时电路的总电阻阻值是_______Ω.

2、(201l兰州)如上右图所示的是插入式电阻箱的结构示意图。它的最大电阻值是＿＿＿＿Ω，图中A、B两个接线柱之间的电阻值是＿＿＿＿Ω。
3、(2011山东济宁)图8为某小汽车测定油箱内油量的电路原理图。其中： Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图9所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来； R0是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器Rx上，空油箱重50N。若电流表的量程为0~ 0.6A，该油箱加满油时，指针恰好指示最大刻度，求：
①此时， R0两端的电压是多少？ Rx的阻值是多少？

②油箱最多能储油多少升？（1升=1dm3）
（取g=10N/kg、ρ汽油=0.7×103kg/m3）
