排水工程设计说明
一、设计概述：
献福路、人民路、新街均为老城区支路，现状排水体制为雨污合流制。
献福路道路现状排水为700×700～800×600的矩形排水涵，排水较为通畅，但由于K0+000～K0+440段路面结构将破除新建，考虑到施工期间荷载对其不利影响，将此段的现状排水涵废除后新建D800～1000混凝土管道；其他路段路面结构为直接在现有混凝土板上加铺，现状排水涵予以利用。
人民路主排水为d500～d600钢筋砼管道，位于车行道下，接入献福路主排水涵；新街主排水为d400～d500钢筋砼管道，位于车行道下，分别接入西陵一路及献福路主排水管涵。两条道路现状排水管分布杂乱、堵塞严重，故本次改造两条道路均新建D500钢筋砼管道接入献福路排水管涵。
本次排水改造对路面收水系统（雨水口及连接管）、检查井及街坊支管统一改造。检查井井座井盖需要更换，雨水口需要重建侧立式雨水口，杂乱的街坊支管理顺后接入主排水管道中。
二、设计依据和采用的规范、标准图：
1．宜昌市排水规划及宜昌市暴雨强度公式；
2. 宜昌市城市规划设计研究院现场调查和实测资料；
3．《城市道路设计规范》( CJJ 37－90)；
4．《给水排水工程管道结构设计规范》( GB 50332-2002)；
5．《给水排水工程构筑物结构设计规范》(GB 50069-2002)；
6．《室外排水设计规范》(GB50014-2006)；
7．国家建筑标准设计图集《市政排水管道工程及附属设施》（06MS201）
06MS201-1 混凝土排水管道基础及接口
06MS201-3 排水检查井
06MS201-6 井盖及踏步
三、采用的技术标准：
1. 污水量按用水量的80～90％计算；
2. 设计暴雨重现期，路面采用P=1年；
3. 宜昌市暴雨强度公式：
q=1853×（1+0.8816lgP）/[t+10.6×(1+0.283lgP)]0.63
4. 雨水流量Q=ψ×q×F 其中径流系数ψ=0.65～0.8；地表集水时间采用t1=10分钟；折减系数暗管采用m=2；
5. 荷载标准：公路I级; 地面堆积荷载:10KN/㎡。
四、地基承载力要求：
管道基础要求置于非淤泥质土层上。检查井地基承载力不小于100 KN/㎡,排水管道地基承载力不小于80KN/㎡。若有不良土层应进行地基处理。
五、材料及标准图集的采用：
1.检查井：
Φ1000圆形砖砌污水检查井（盖板式）D500—600采用标准图集06MS201-3第20页；
Φ1250圆形砖砌污水检查井（盖板式）D700采用标准图集06MS201-3第24页。
Φ1500圆形砖砌污水检查井（盖板式）D700采用标准图集06MS201-3第27页

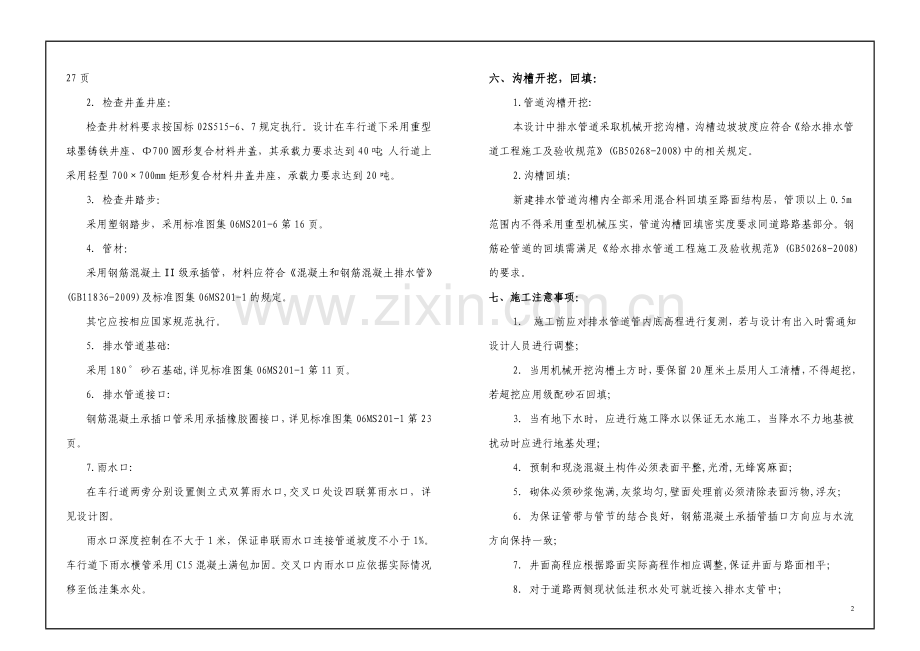

2. 检查井盖井座：
检查井材料要求按国标02S515-6、7规定执行。设计在车行道下采用重型球墨铸铁井座、Φ700圆形复合材料井盖，其承载力要求达到40吨；人行道上采用轻型700×700mm矩形复合材料井盖井座，承载力要求达到20吨。
3. 检查井踏步：
采用塑钢踏步，采用标准图集06MS201-6第16页。
4. 管材：
采用钢筋混凝土II级承插管，材料应符合《混凝土和钢筋混凝土排水管》(GB11836-2009)及标准图集06MS201-1的规定。
其它应按相应国家规范执行。
5. 排水管道基础:
采用180゜砂石基础,详见标准图集06MS201-1第11页。
6. 排水管道接口:
钢筋混凝土承插口管采用承插橡胶圈接口，详见标准图集06MS201-1第23页。
7.雨水口:
在车行道两旁分别设置侧立式双箅雨水口,交叉口处设四联箅雨水口，详见设计图。
雨水口深度控制在不大于1米，保证串联雨水口连接管道坡度不小于1%。车行道下雨水横管采用C15混凝土满包加固。交叉口内雨水口应依据实际情况移至低洼集水处。
六、沟槽开挖，回填：
1.管道沟槽开挖:
本设计中排水管道采取机械开挖沟槽，沟槽边坡坡度应符合《给水排水管道工程施工及验收规范》(GB50268-2008)中的相关规定。
2.沟槽回填：
新建排水管道沟槽内全部采用混合料回填至路面结构层，管顶以上0.5m范围内不得采用重型机械压实，管道沟槽回填密实度要求同道路路基部分。钢筋砼管道的回填需满足《给水排水管道工程施工及验收规范》(GB50268-2008)的要求。
七、施工注意事项：
1． 施工前应对排水管道管内底高程进行复测，若与设计有出入时需通知设计人员进行调整；
2. 当用机械开挖沟槽土方时，要保留20厘米土层用人工清槽，不得超挖，若超挖应用级配砂石回填;
3．当有地下水时，应进行施工降水以保证无水施工，当降水不力地基被扰动时应进行地基处理；
4．预制和现浇混凝土构件必须表面平整,光滑,无蜂窝麻面；
5．砌体必须砂浆饱满,灰浆均匀,壁面处理前必须清除表面污物,浮灰；
6．为保证管带与管节的结合良好，钢筋混凝土承插管插口方向应与水流方向保持一致；
7．井面高程应根据路面实际高程作相应调整,保证井面与路面相平；
8. 对于道路两侧现状低洼积水处可就近接入排水支管中；
9. 施工期间管顶临时堆土不得超过设计高程，通过大型机械时要经过结构验算；
10. 管道应根据有关规范要求进行合流管道竣工验收。
11．未注明之处按有关规范和标准图集的要求执行。
八、施工验收，检查，质量评定按下列规范执行：
1.《给水排水构筑物施工及验收规范》(GB50141-2008)；
2.《给水排水管道工程施工及验收规范》(GB50268-2008)。
九、排水工程数量表
献福路排水工程主要工程量表
编号
项目
单位
数量
备注
1
d300钢筋混凝土管
m
370
满包加固
2
d500钢筋混凝土管
m
77
Ⅱ级钢筋混凝土承插管
3
D700钢筋混凝土管
m
45
4
D800钢筋混凝土管
m
145
5
D100钢筋混凝土管
m
256
6
土工格栅
m
401
宽度4m
7
新建污水φ1000检查井
座
6

8
新建污水φ1250检查井
座
8

9
新建污水φ1500检查井
座
10

10
新建侧立式双箅雨水口
座
38

11
现有检查井换井座井盖
座
2

12
沟槽开挖土方
m3
5176

13
混合料回填
m3
4316

14
废弃现有检查井
座
32

15
废弃现有雨水口
座
37

16
废弃原有排水
现有排水涵
m
414.5

d300-700砼管
m
200

人民路排水工程主要工程量表
编号
项目
单位
数量
备注
1
d300钢筋混凝土管
m
98
Ⅱ级钢筋混凝土承插管，包括预留街坊支管50m
2
d500钢筋混凝土管
m
356
3
土工格栅
m
214
宽度3m
4
新建φ1000检查井
座
15

5
新建侧立式双箅雨水口
座
14

6
沟槽开挖土方
m3
965

7
混合料回填
m3
505.5

8
废弃现有φ1000检查井
座
15

9
废弃现有平箅式单箅雨水口
座
10

10
废弃原有排水管道
d300
m
120

d500
m
130

d600
m
80

新街路排水工程主要工程量表
编号
项目
单位
数量
备注
1
d300钢筋混凝土管
m
82
Ⅱ级钢筋混凝土承插管，包括预留街坊支管50m
2
d500钢筋混凝土管
m
270
3
土工格栅
m
187
宽度3m
4
新建φ1000检查井
座
13

5
新建侧立式双箅雨水口
座
17

6
沟槽开挖土方
m3
554.5

7
混合料回填
m3
210.4

8
废弃现有φ1000检查井
座
30

9
废弃现有平箅式单箅雨水口
座
10

10
废弃原有排水管道
d300
m
45

d400
m
242

d500
m
40
