井道参数收集表空白.doc

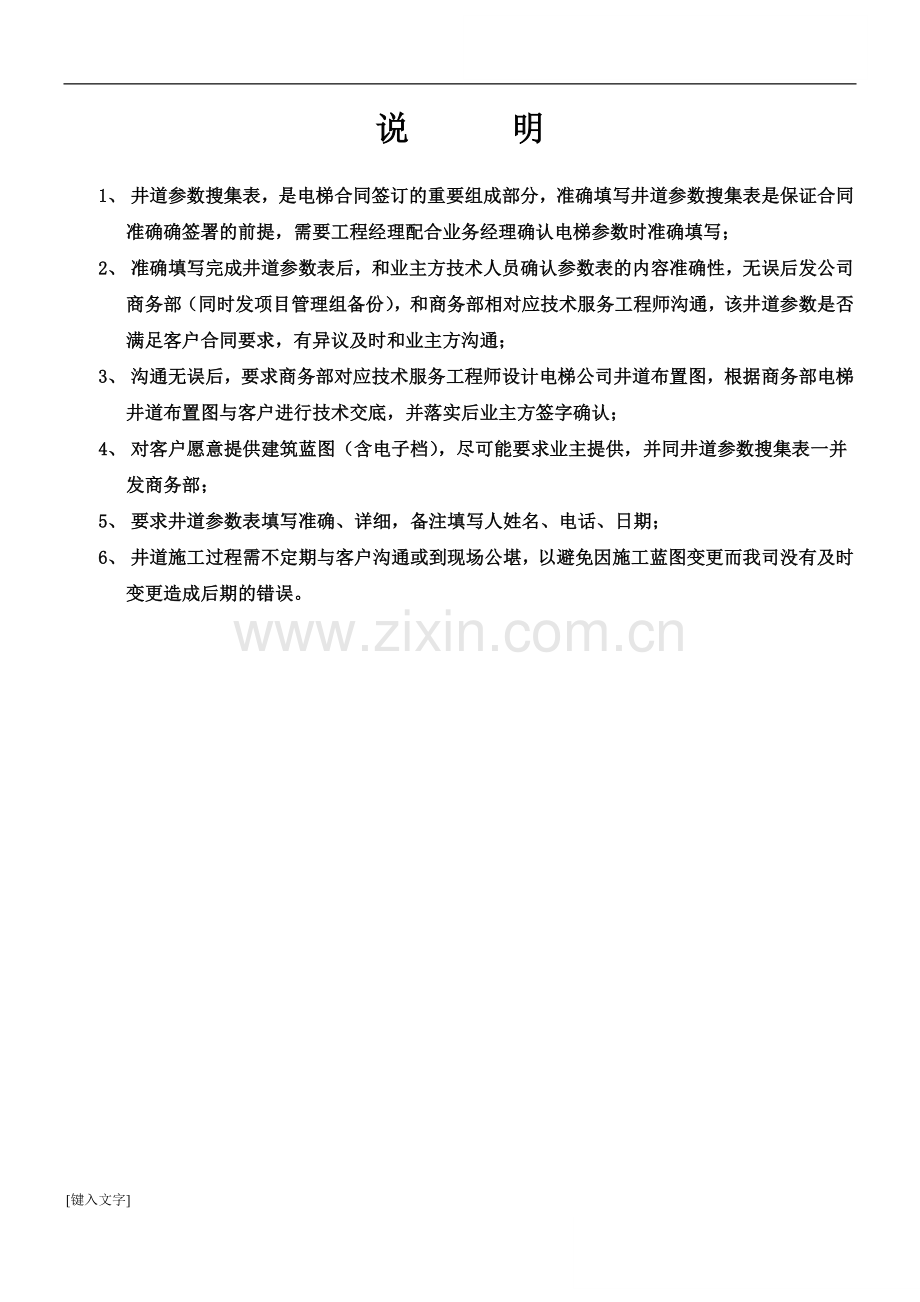

说 明

1、 井道参数搜集表，是电梯合同签订的重要组成部分，准确填写井道参数搜集表是保证合同 准确确签署的前提，需要工程经理配合业务经理确认电梯参数时准确填写；
2、 准确填写完成井道参数表后，和业主方技术人员确认参数表的内容准确性，无误后发公司商务部（同时发项目管理组备份），和商务部相对应技术服务工程师沟通，该井道参数是否满足客户合同要求，有异议及时和业主方沟通；
3、 沟通无误后，要求商务部对应技术服务工程师设计电梯公司井道布置图，根据商务部电梯井道布置图与客户进行技术交底，并落实后业主方签字确认；
4、 对客户愿意提供建筑蓝图（含电子档），尽可能要求业主提供，并同井道参数搜集表一并发商务部；
5、 要求井道参数表填写准确、详细，备注填写人姓名、电话、日期；
6、 井道施工过程需不定期与客户沟通或到现场公堪，以避免因施工蓝图变更而我司没有及时变更造成后期的错误。

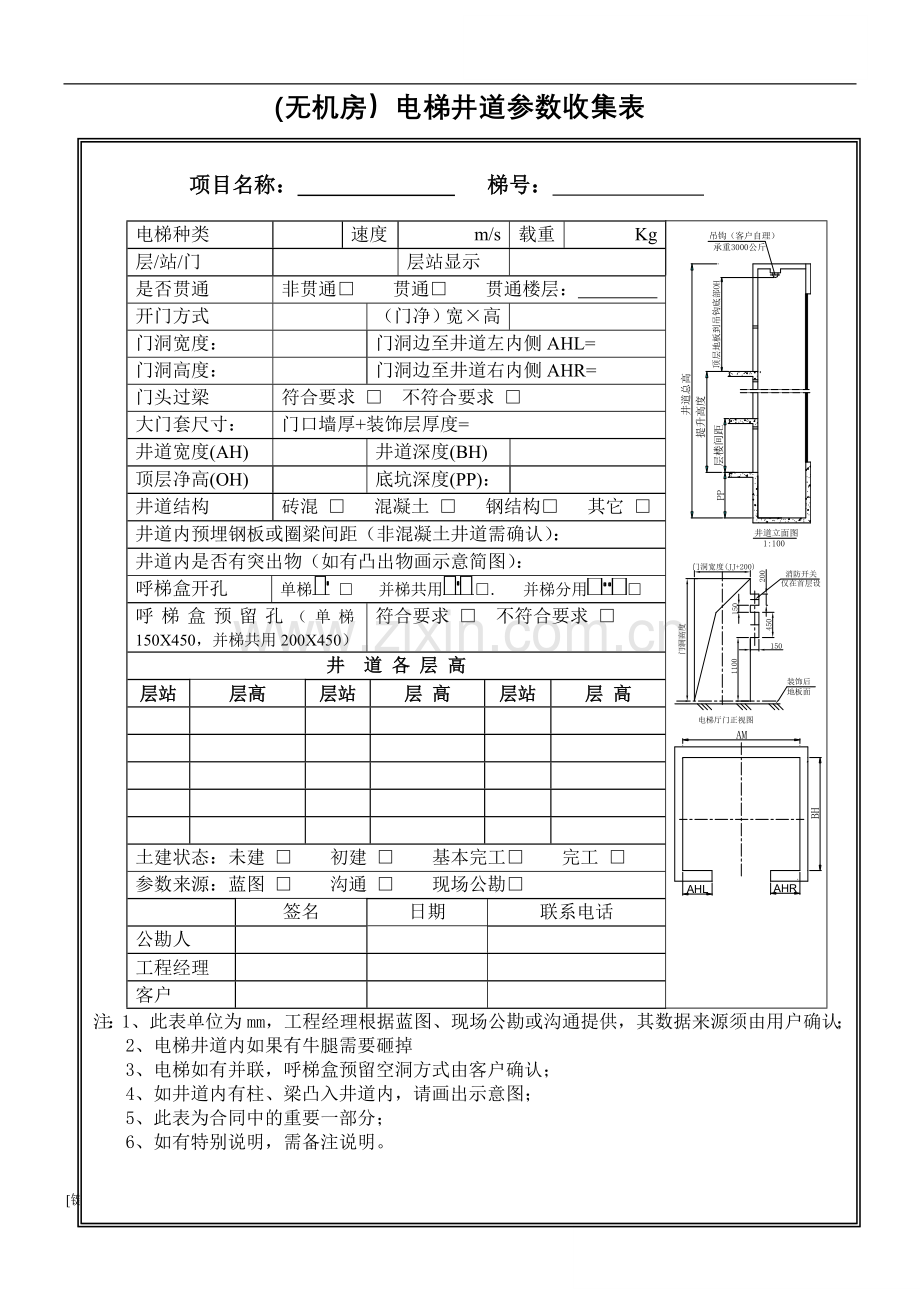

(无机房）电梯井道参数收集表
项目名称：　　　　　 　 梯号：
电梯种类

速度
m/s
载重
Kg

层/站/门

层站显示

是否贯通
非贯通□ 贯通□ 贯通楼层：
开门方式

（门净）宽×高

门洞宽度：

门洞边至井道左内侧AHL=
门洞高度：

门洞边至井道右内侧AHR=
门头过梁
符合要求 □　不符合要求 □
大门套尺寸：
门口墙厚+装饰层厚度=　
井道宽度(AH)

井道深度(BH)

顶层净高(OH)

底坑深度(PP)：

井道结构
砖混 □ 混凝土 □ 钢结构□　 其它 □
井道内预埋钢板或圈梁间距（非混凝土井道需确认）：
井道内是否有突出物（如有凸出物画示意简图）：
呼梯盒开孔
单梯 □ 并梯共用□.　 并梯分用□
呼梯盒预留孔（单梯150X450，并梯共用200X450）
符合要求 □　不符合要求 □
井 道 各 层 高
层站
层高
层站
层 高
层站
层 高

土建状态：未建 □ 初建 □ 基本完工□　 完工 □
参数来源：蓝图 □ 沟通 □ 现场公勘□　

签名
日期
联系电话
公勘人

工程经理

客户

注：1、此表单位为mm，工程经理根据蓝图、现场公勘或沟通提供，其数据来源须由用户确认；
2、电梯井道内如果有牛腿需要砸掉
3、电梯如有并联，呼梯盒预留空洞方式由客户确认；
4、如井道内有柱、梁凸入井道内，请画出示意图；　
5、此表为合同中的重要一部分；
6、如有特别说明，需备注说明。

(有机房)电梯井道参数收集表
项目名称：　　　　　　 梯号：
电梯种类

速度
m/s
载重
Kg

层/站/门

层站显示

是否贯通
非贯通□
贯通□ 贯通楼层
开门方式

（门净）宽×高

门洞宽度：

门洞边至井道左内侧AHL=
门洞高度：

门洞边至井道右内侧AHR=
门头过梁
符合要求 □　不符合要求 □
大门套尺寸：
门口墙厚+装饰层厚度=　
井道宽度(AM)

井道深度(BH)

顶层高度(OH)

底坑深度(PP)

机房宽度

机房深度

机房预留孔及承重台
符合要求 □.　　不符合要求 □
安装主机地面至吊钩下净高度（HM）

井道结构
砖混 □ 混凝土 □ 钢结构□　 其它 □
井道内预埋钢板或圈梁间距（非混凝土井道需确认）：
井道内是否有突出物（如有凸出物画示意简图）：
呼梯盒开孔
单梯 □ 并梯共用□.　 并梯分用□
呼梯盒预留孔（单梯150X450，并梯共用200X450）
符合要求 □　不符合要求 □
井 道 各 层 高
层站
层高
层站
层 高
层站
层 高

土建状态：未建 □ 初建 □ 基本完工□　 完工 □
参数来源：蓝图 □ 沟通 □ 现场公勘□　

签名
日期
联系电话
公勘人

工程经理

客户

注：1、此表单位为mm，工程经理根据蓝图、现场公勘或沟通提供，其数据来源须由用户确认；
2、电梯井道内如果有牛腿需要砸掉
3、电梯如有并联，呼梯盒预留空洞方式由客户确认；
4、如井道内有柱、梁凸入井道内，请画出示意图；　
5、此表为合同中的重要一部分；
6、如有特别说明，需备注说明。

自动扶梯井道参数收集表
项目名称：　　　　　　 梯号：

扶梯角度
35度□ 30度□
梯级宽度
1000 mm □ 800mm □ 600mm □
安装层站
层至 层
有无吊钩
有 □ 无 □（无吊钩需预留穿绳孔）
扶梯跨度
L= mm
上下部衔接口尺寸
上部 宽 mm 深 mm
衔接部预埋铁 有 □ 无□
提升高度
H= mm
下部 宽 mm 深 mm
衔接部预埋铁 有 □ 无□
底坑尺寸
宽C= mm 深K= mm 长J= mm
顶板预留尺寸
宽E= mm 长M= mm 高N= mm
有无中间支撑
无 □ 有 □（中间支撑中心距离底坑边缘距离= ）
进场门洞尺寸
宽 ×高
通道是否畅通

是否分段运输
无 □ 有 □（分 段）
主电缆孔
有 □ 无 □
曳引机
涡轮蜗杆□ 永磁同步□
土建状态：
未建 □ 初建 □ 基本完工□　 完工 □
参数来源：
蓝图 □ 沟通 □ 现场公勘□　

签名
日期
联系电话
公勘人

工程经理

客户

注：1、此表单位为mm，工程经理根据蓝图、现场公勘或沟通提供，其数据来源须由用户确认；
2、如有特别说明，在下面空白处说明;

自动人行道井道参数收集表
项目名称：　　　　　　 梯号：

人行道角度
0°□10-12°□
踏板宽度
1000 mm □ 800mm □
安装层站
层至 层
有无吊钩
有 □ 无 □（无吊钩需预留穿绳孔）
人行道跨度
L= mm
上下部衔接口尺寸
上部 宽 mm 深 mm
衔接部预埋铁 有 □ 无 □
提升高度
H= mm
下部 宽 mm 深 mm
衔接部预埋铁 有 □ 无 □
底坑尺寸
宽C= mm 深K= mm 长J= mm
顶板预留尺寸
宽E= mm 长M= mm 高N= mm
有无中间支撑
无 □ 有 □（La= 、 Lb= 、Lc= ）
进场门洞尺寸
宽 ×高
通道是否畅通

是否分段运输
无 □ 有 □ （分 段）
主电缆孔
有 □ 无 □
曳引机
涡轮蜗杆□ 永磁同步□
土建状态：
未建 □ 初建 □ 基本完工 □　 完工 □
参数来源：
蓝图 □ 沟通 □ 现场公勘 □　

签名
日期
联系电话
公勘人

工程经理

客户

注：1、此表单位为mm，工程经理根据蓝图、现场公勘或沟通提供，其数据来源须由用户确认；
2、如有特别说明，在下面空白处说明;
