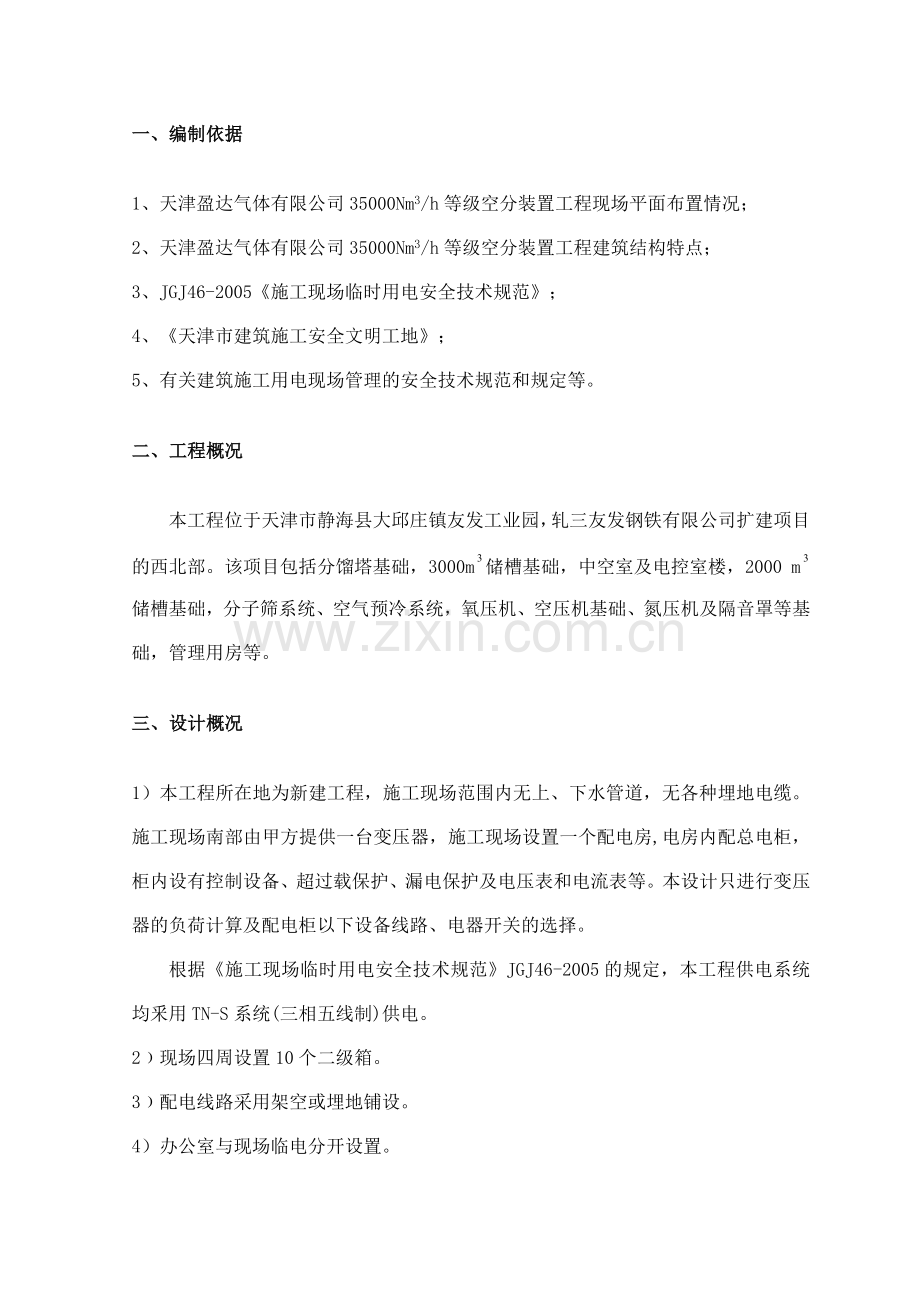

一、编制依据
1、天津盈达气体有限公司35000Nm3/h等级空分装置工程现场平面布置情况；
2、天津盈达气体有限公司35000Nm3/h等级空分装置工程建筑结构特点；
3、JGJ46-2005《施工现场临时用电安全技术规范》；
4、《天津市建筑施工安全文明工地》；
5、有关建筑施工用电现场管理的安全技术规范和规定等。
二、工程概况
本工程位于天津市静海县大邱庄镇友发工业园，轧三友发钢铁有限公司扩建项目的西北部。该项目包括分馏塔基础，3000m储槽基础，中空室及电控室楼，2000 m储槽基础，分子筛系统、空气预冷系统，氧压机、空压机基础、氮压机及隔音罩等基础，管理用房等。
三、设计概况
1）本工程所在地为新建工程，施工现场范围内无上、下水管道，无各种埋地电缆。施工现场南部由甲方提供一台变压器，施工现场设置一个配电房,电房内配总电柜，柜内设有控制设备、超过载保护、漏电保护及电压表和电流表等。本设计只进行变压器的负荷计算及配电柜以下设备线路、电器开关的选择。
根据《施工现场临时用电安全技术规范》JGJ46-2005的规定，本工程供电系统均釆用TN-S系统(三相五线制)供电。
2﹚现场四周设置10个二级箱。
3﹚配电线路采用架空或埋地铺设。
4）办公室与现场临电分开设置。
四、用电负荷计算
1、机械设备投入情况
序号
机械或设备名称
型号规格
数量
国别产地
制造年份
额定功率(KW)
生产能力
用于施工部位
1
QTZ63塔吊
QTZ63
1
中国
2009年
55.5

主体结构
2
提升架
SCD100/100A
1
中国
2009年
11

装饰
3
交流焊机
BX3-500-2
3
中国
2010年
38.6

结构
4
灰砂搅拌机
UJ325
1
中国
2009年
3

结构
5
弯钢机
WJ40
2
中国
2009年
3

结构
6
校直机

1
中国
2009年
2.5

结构
7
断钢机
GT3/9
2
中国
2009年
7.5

结构
8
振动器

5
中国
2009年
2.2

结构
9
圆盘锯
MJ104
1
中国
2009年
3

结构
10
电动离心清水泵
DN100
20
中国
2010年
4

抽水
11
蛙式打夯机

3
中国
2010年
2.2

土方工程
12
切割机

2
中国
2010年
2.2

结构
13
电动套丝机
TQ～100
2

0.3

钢管套丝
14
手枪电钻

6

3

电气安装
15
碘钨灯

10

1

夜间施工
2、现场总用电量计算
总用电量可按以下公式计算：

式中 P——供电设备总需要容量（kVA）；
P1——电动机额定功率（kW）；
P2——电焊机额定容量（kVA）；
P3——室内照明容量（kW）；
P4——室外照明容量（kW）；
cosφ——电动机的平均功率因数（在施工现场最高为0.75~0.78，一般为0.65~0.75）；
K1、K2、K3、K4——需要系数。
计算现场总的电动机额定功率：
P1=55.5×1+11×1+3×1+3×2+2.5+7.5+2.2×5+3×1+4×20+2.2×3+0.3×2+3×6
=204.7KW
P2=38.6×3=115.8KW
P3=0KW
P4=1×10=10KW
选用需要系数K1=0.5、K2=0.4、K3=0.8、K4=1。电机平均功率因数COSΦ=0.75。
P=1.05×（K1∑P1/COSΦ+K2∑P2+ K3∑P3+K4∑P4）
=1.05×（0.5×204.7/0.75+0.4×115.8+1×10）
=202.43KW
3、办公室用电量计算
序号
用电器名称
型号规格
数量
额定功率(KW)
1
空调
格力空调
10
1.2KW
2
日光灯

10
40W
3
饮水机

10
330W
4
复印机

1
1.08KW
总用电量可按以下公式计算：

式中 P——供电设备总需要容量（kVA）；
P1——电动机额定功率（kW）；
P2——电焊机额定容量（kVA）；
P3——室内照明及其它容量（kW）；
P4——室外照明容量（kW）；
cosφ——电动机的平均功率因数（在施工现场最高为0.75~0.78，一般为0.65~0.75）；
K1、K2、K3、K4——需要系数。
计算现场总的电动机额定功率：
P1=1.2×10=12KW
P2=0
P3=40W×10+330W×10+1.08KW×1=4.78 KW
P4=0
选用需要系数K1=0.5、K2=0.4、K3=0.8、K4=1。电机平均功率因数COSΦ=0.75。
P=1.05×（K1∑P1/COSΦ+K2∑P2+ K3∑P3+K4∑P4）
=1.05×（0.5×12/0.75+0.4×0+0.8×4.78+0）
=12.42KW
五、导线截面选用
1、电缆线的选择方式
a、按允许电流选择：
导线必须能承受负载电流长时间通过所引起的温升。
三相四线制线路上的电流按下式计算：

二相制线路上的电流按下式计算：

式中 I线—线路电流（A）
P—电力负荷（kVA）
K—需要系数
U线—线路电压（V）
cosφ——功率因数，临时网路取0.7~0.75。
b、按允许电压降选择：
导线上引起的电压降必须在一定限度之内。配电导线的截面可用下式计算：

式中 S——导线截面（mm2）；
M——负荷矩（kW·m）；
P——负载的电功率或线路输送的电功率（kW）；
L——送电线路的距离（m）；
ε——允许的相对电压降（即线路电压损失）（%）；照明允许电压降为2.5%~5%，电动机电压不超过±5%；
C——系数，视导线材料、线路电压及配电方式而定，铜线取76.5，铝线取46.2.
在建筑工地配电线路比较短，导线截面可由容许电流选定。

=
=457.02A
主电缆选用一根120mm2铜芯聚氯乙稀绝缘聚氯乙稀护套电力电缆。
六、安全用电技术措施和电气防火措施
１）概述
本工程供电方式采用TN-S系统，即三相五线制接零保护系统，实行三级配电三级保护。施工现场总箱中零线做出重复接地后引出一根专用PE线，除了总箱处外，其他各处不得把N线和PE线连接，PE线上不许安装开关和融断器，也不得把大地兼做PE线，PE线也不得进入漏电保护器。电气设备的金属外壳必须与专用保护零线连接。
２）设置漏电保护器
a)施工现场的总配电箱、分配电箱和开关箱设置三级漏电保护器。且三级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。每月检测一次并做好记录。
b)开关箱内的漏电保护器其额定漏电动作电流应不大于30mA, 额定漏电动作时间应小于0.1S.使用于潮湿和有腐蚀介质场所的，水泵控制箱及流动箱内的漏电保护器，其额定漏电动作电流应不大于15mA, 额定漏电动作时间应小于0.1Sa。
３）配电箱及开关箱的设置
配电系统实行分级配电，分为总配电箱，分配电箱和开关箱及专用电箱。
动力配电箱与照明配电箱分别设置。
分配电箱和开关箱的距离原则上不得超过30米。开关箱和其控制的固定式用电设备的水平距离不宜超过3米，与手持电动工具的距离不宜超过5米。
配电箱，开关箱装设应牢固，端正。固定式配电箱，开关箱的下底距地面的垂直距离应大于1.3米，小于1.5米；移动式分配电箱的下底距地面的垂直距离应大于0.6米，小于1.5米。携带式开关箱应有100mm-200mm的箱腿，开关箱必须立放，禁止倒放。
配电箱，开关箱应装设在干燥通风及常温的场所，配电箱（柜）下方地面应平整，坚实，无下沉，无积水，周围不得有灌木，杂草，不得堆放任何防碍操作维修的物品。
４）电气装置选择与使用
a)配电箱，开关箱内的电器必须可靠完好，不准使用破损，不合格的电器。漏电开关三证项目存留备案。
b)配电箱，开关箱内的各种开关电器的额定值及导线规格均应与其负荷相适应。
c)固定设备应有专用的开关箱，必须实行“一机一闸”制，禁止用一个开关电器直接控制二台或二台以上用电设备。
d)开关箱内的漏电保护器其额定漏电动作电流应不大于30mA, 额定漏电动作时间应小于0.1S.使用于潮湿和有腐蚀介质场所的，水泵控制箱及流动箱内的漏电保护器，其额定漏电动作电流应不大于15mA, 额定漏电动作时间应小于0.1S
e)配电箱，开关箱应由专人负责。对配电箱，开关箱进行检查维修时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。各类用电施工操作人员应掌握用电基本知识和所用设备的性能。按规定穿戴和配备好相应的劳动防护用品,并检查电器装置和保护设施是否完好,否则不得使用。
f)配电箱，开关箱内不得放置任何杂物，应保持清洁。
g)所有配电箱，开关箱在使用过程中必须按照下述操作程序：
送电操作程序：总配电箱 → 分配电箱 → 开关箱
停电操作程序：开关箱 → 分配电箱 → 总配电箱
５）接地与防雷
a)总箱处做重复接地，并在每个回路的分配电箱最远的开关箱及需作重复接地。每处重复接地电阻值不大于10欧姆。塔式起重机避雷接地电阻值不大于4欧姆。
b)正常情况下，下列电器设备不带电的外露导电部分，应作保护接零：电机，变压器，电器，照明器具，手持电动工具的金属外壳； 电器设备传动装置的金属部件； 配电屏的金属框架；室内外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
c)保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。
d)施工现场内的起重机，高大架子，井字架，龙门架等机械设备，若在相邻建筑物的防雷装置的保护范围以外，则应单独安装防雷装置。
e)单独防雷装置，并与重复接地分开。每季度检查一次。
塔式起重机的防雷装置应单独设置，不应借助架子或建筑物的防雷装置，并与重复接地相连。每季度检查一次。
f)施工现场内所有防雷装置的冲击接地电阻值不得大于30欧姆。
６）施工现场电缆线路
a)电缆干线采用埋地敷设，做法为深70厘米，宽30厘米，沟底部铺设5厘米厚细纱，上部盖砖，再用土填平、夯实。并做线路走向标记。
b)临时电缆线路采用埋地敷设引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井，垂直孔洞，同时靠近负荷中心，固定点每层不少于一处。
７）操作与维修人员要求
a)现场临电人员要严格按照《施工现场临时用电安全技术规程》负责临电的使用。维护维修与管理要坚守岗位，不准擅自离岗，必须坚守现场，有施工作业就有临电人员值班。
b)临电人员要持证上岗，无证的临电学徒工不准独立操作，只能在师傅的指导下协助操作，临电人员要严格遵守安全规程，要加强自身的安全防护。禁止违章作业，也要抵制违章指挥。
c)临电人员要经常检查线路和电气使用情况，发现问题要及时处理，同时要向现场领导汇报情况，凡是线路上出现了问题，一定要追究临电人员的责任。临时用电的接地电阻应每季度进行一次复测，遇有较大天气、气候变化或重大用电设备安装时，也要对就近配电箱接地进行复测。
d)现场停止施工作业一小时以上或下班后，临电人员要对动力电闸及时拉闸上锁，在上班前要提前到现场开锁送电，不能影响现场的正常施工作业。
e)非临电人员不准接线，不准拆除线种，不准移支固定线路，不准拆卸电闸箱内的任何电气零件，更不准损坏电气线路。临电施工人员必须持证上岗，严格按照操作程序或相关规范施工。
８）电器设备的使用与维修
a）配电箱要具备六有，要完好无损，箱内及箱体周边不准存放杂物,箱固定位置合理不准挂用其他临电设备；照明动力要分别放置配电箱，不准混用，不准串接；配电箱电闸要一机一闸；移动式电闸箱不准放在潮湿的地方，更不准被水淋，必须放在干燥的地方或用干木料支垫好。
b)施工现场的所有配电箱，开关箱应由专业电工每天一次检查和维护。
c)钢筋用电机械、木工用电机械、卷扬机、砂浆机电焊机、等用电机械都要按规定保护接零；所有保护接零或重复接地均要做电阻测试，合格后方可使用。
d)手持式或移动式用电设备要按规定做好保护接零，电缆线必须要完好无损。
e)架设临时性照明线路，当采用220V/380V电压时，灯具需距操作面2.5米以上，并不能与金属物直接捆绑在一起，当施工作业面活完后要及时拆除，电气线路和灯具应是完好无损的。照明灯具的金属外壳和金属支架必须作保护接零。
f)灯具距施工作业面小于2.5米时以及潮湿度大的房间，一律要采用不大于36V的安全电压。
g）主楼上下楼梯间使用行灯时的电源电压不得超过36V,灯体与手柄要牢固，耐热耐潮，绝缘良好，灯头牢固，灯泡有金属保护罩。办公室住宿区食堂严禁将插座与开关靠近装设严禁在床上装设开关、灯头、吊扇、插座等电器.
h)采用高压镝灯或碘钨灯作照明时，对固定照明灯要按照第e、f条架设，对移动照明灯要按照前条架设，灯架要牢固，座底要稳靠，但不能影响交通要道，当施工作业面的活完后要及时拆除。
i)临时拉闸检修用电设备或更换线路时，要有专人看护闸箱，并悬挂“有人操作，严禁合闸”标示牌，不准任何人合闸用电。
j)电焊机应按规定配置电线型号规格，一次线长不应大于5米，进线处必须设置防护罩，二次线长度不应大于30米。焊机把线和回路零线必须双线到位，不得借用金属管道，金属脚手架，轨道，等作回路地线。二次线不得泡在水中，不得压在物料下方。焊工必须按规定穿戴防护用品，持证上岗。必须使用电焊机二次降压保护装置。
９）电气防火措施
a）正确选择导线截面,杜绝线路过负荷使用
b）施工现场严禁使用电炉子,室内不准使用超过60瓦灯泡,严禁使用床头灯。并不准使用长明灯。
c）使用电焊时周围不能有易燃物,并备齐防火设备.电焊机要放在通风良好的地方。并持有动火使用证明。
d）施工电梯，塔吊要做好防雷接地。
e）存放易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。
f）配电箱、开关箱内严禁存放杂物及易燃物。在总箱隔离开关的电源处引出消防电源，到消防水泵控制箱。
g）施工现场一旦发生电气火灾时，扑灭火灾应注意以下事项：
①迅速切断灭电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线，火线和零线应分开错位剪断，以免在钳处造成短路，并防止电源线掉在地上造成短路人员触电。
②当电源线因其他原因不能及时切断，需一方面派人去供电端拉闸，另一方面扑火时人体各部位与带电体应保持一定的距离，必须穿戴绝缘用品。
③扑灭电气火灾时要用绝缘性能好的灭火器如干粉灭火器，二氧化碳灭火器，1211灭火器或干燥沙子，严禁使用导电灭火剂进行补救。
七、临时用电施工组织编制设计要求
1)临电线路要指定电气技术人员设计，要由经理部负责电气的领导审核把关。
2)临时用电设计遇有变更情况必须出示设计变更通知单，经设计审批人签字后方可实施变更。
3)临电架设要严格按照临电设计图施工，要按正式线路要求操作，临电安装施工完毕后，现场负责人要组织临电设计人员和电气安全人员共同检查验收，合格后方可通知甲方送电，接通电源然后送电，然后交给现场临电人员管理。
