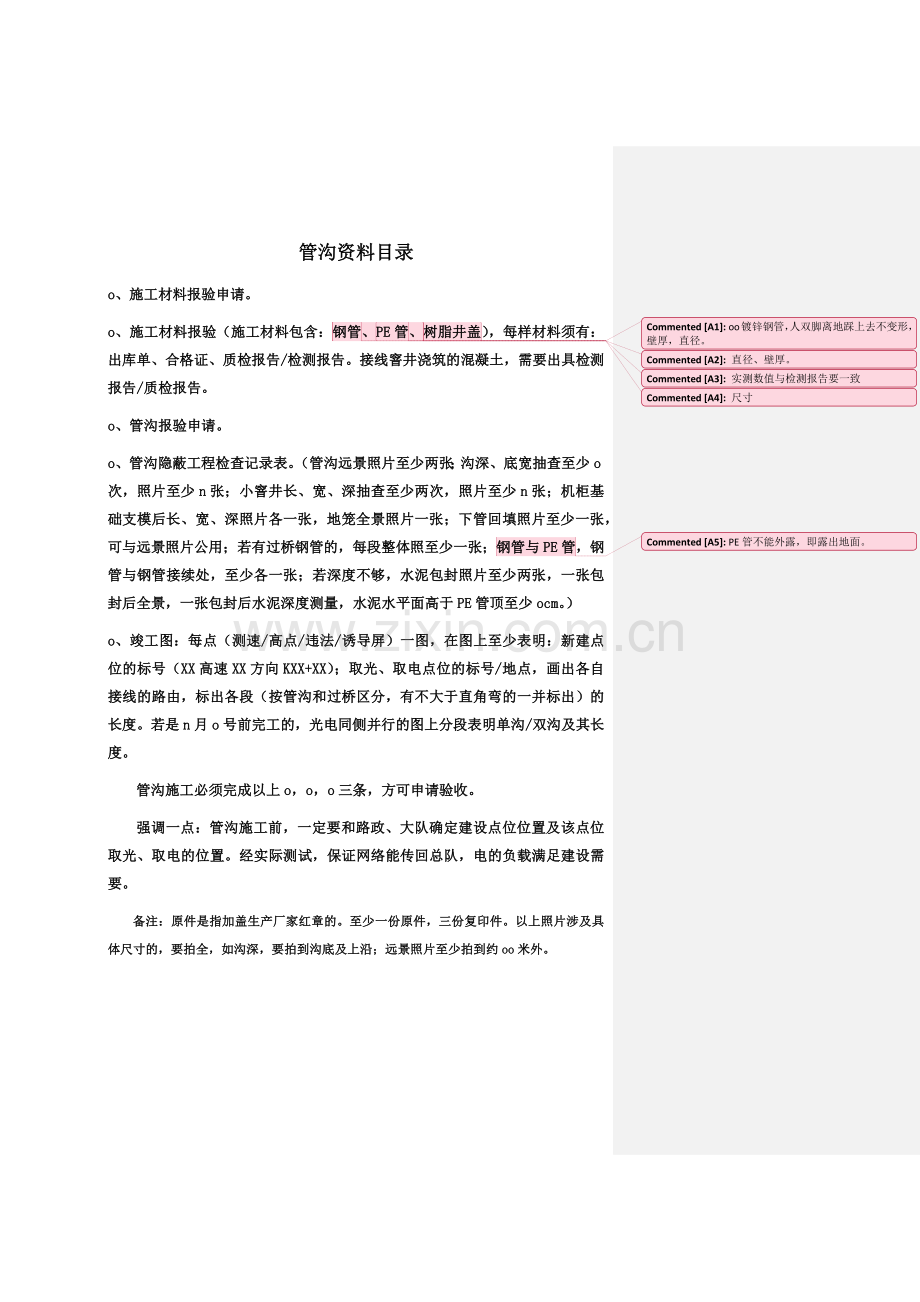

管沟资料目录
o、施工材料报验申请。
o、施工材料报验（施工材料包含：钢管oo镀锌钢管，人双脚离地踩上去不变形，壁厚，直径。
、PE管直径、壁厚。
、实测数值与检测报告要一致
树脂井盖尺寸
），每样材料须有：出库单、合格证、质检报告/检测报告。接线窨井浇筑的混凝土，需要出具检测报告/质检报告。
o、管沟报验申请。
o、管沟隐蔽工程检查记录表。（管沟远景照片至少两张；沟深、底宽抽查至少o次，照片至少n张；小窨井长、宽、深抽查至少两次，照片至少n张；机柜基础支模后长、宽、深照片各一张，地笼全景照片一张；下管回填照片至少一张，可与远景照片公用；若有过桥钢管的，每段整体照至少一张；钢管与PE管PE管不能外露，即露出地面。
，钢管与钢管接续处，至少各一张；若深度不够，水泥包封照片至少两张，一张包封后全景，一张包封后水泥深度测量，水泥水平面高于PE管顶至少ocm。）
o、竣工图：每点（测速/高点/违法/诱导屏）一图，在图上至少表明：新建点位的标号（XX高速XX方向KXX+XX）；取光、取电点位的标号/地点，画出各自接线的路由，标出各段（按管沟和过桥区分，有不大于直角弯的一并标出）的长度。若是n月o号前完工的，光电同侧并行的图上分段表明单沟/双沟及其长度。
管沟施工必须完成以上o，o，o三条，方可申请验收。
强调一点：管沟施工前，一定要和路政、大队确定建设点位位置及该点位取光、取电的位置。经实际测试，保证网络能传回总队，电的负载满足建设需要。
备注：原件是指加盖生产厂家红章的。至少一份原件，三份复印件。以上照片涉及具体尺寸的，要拍全，如沟深，要拍到沟底及上沿；远景照片至少拍到约oo米外。
管沟隐蔽工程检查记录表
编 号
XXXX
序 号
XXXX
工程名称
XXXX
建设单位
XXXX
监理单位
XXXX
承建单位
XXXX
验收项目
光、电管沟、窨井
验收部位
XXXX
验收数量
管沟 米、钢管敷设 米、传输线路中窨井 个，接线窨井o个，落地机柜基础o个
验收依据：根据施工图纸中不同规格监控立杆所设计的基础尺寸及现行国家标准。
验收内容：o.管沟轮廓尺寸；o.沟底清理情况；o.沟底土质；o.铺设管材类型；o.管材连接方式。n.偏坡及过桥钢管与地面/支架固定情况。n.窨井尺寸及底部砂层铺设。n.口圈与井盖盖严情况。n落地机柜基础尺寸及地笼编制情况。
管、沟设计标准：管沟标准尺寸ooomm*noomm。noomm沟采用ooPE管，偏坡及过桥采用钢管。管材连接采用焊接/管箍法。过桥镀锌钢管敷设采用三角支架固定于梁体，抱箍将之固定于三脚架，接触面用橡胶垫或垫木隔离。偏坡敷设要求：光电不同管，用钢筋与地面固定。
检修窨井：ooo×ooo×noomm。
接线窨井：方井尺寸noo*noo*noomm，球磨铸铁井盖井圈。
落地机柜基础大小为noomm*noomm*noomm,地笼o道横筋o道竖筋。
现场检查影像记录

宽oocm 深nocm

宽oocm 深nocm

深nocm 深nocm

整体照片 整体照片

整体照片 整体照片

n号检修窨井长oocm 宽oocm 深oocm

oo号检修窨井长oocm 宽oocm 深oocm

钢管施工中 钢管施工中 钢管施工中

钢管铺设后 钢管铺设后 钢管铺设后

机柜基础坑深nocm 长nocm 宽nocm

机柜基础地笼编制情况
备注：旁边是山体，没有空间制作窨井，且有现成窨井，所以机柜旁窨井没有制作。
承建单位检查意见：
经检查：沟底为土质¨/岩石¨；沟底标高符合¨/不符合¨设计要求；管沟轮廓尺寸符合¨/不符合¨设计要求；清槽工作是¨/不是¨到位；窨井轮廓尺寸符合¨/不符合¨设计要求，井底是¨/否¨铺沙垫层，口圈与井盖¨/不是¨盖严，面平；有¨/没有¨地下水，光纤及电源线有¨/没有¨同管，铺设钢管是¨/不是管内无杂物，钢管管口是¨/不是光滑无棱角，接续是钢管的外螺纹与套管的内螺直间有¨/没有¨填充石棉线、铅丹油（鱼油拌石墨粉），外露螺纹是¨/不是¨大于o扣，过桥镀锌钢管敷设有¨/没有¨采用三角支架固定于梁体，有¨/没有¨采用抱箍将钢管固定于三脚架上，接触面有¨/没有¨用橡胶垫或垫木隔离，偏坡敷设有¨/没有¨用钢筋与地面固定，¨同意¨/不同意¨进行下道工序。
检查结论： ¨同意 ¨不同意，修复后进行复查。
监理单位检查意见：
经检查：沟底为土质¨/岩石¨；沟底标高符合¨/不符合¨设计要求；管沟轮廓尺寸符合¨/不符合¨设计要求；清槽工作是¨/不是¨到位；有¨/没有¨地下水，光纤及电源线有¨/没有¨同管，铺设钢管是¨/不是管内无杂物，钢管接续是¨/不是¨符合要求，过桥镀锌钢管敷设是¨/不是¨符合要求，偏坡敷设是¨/不是¨符合要求，包封工艺是¨/不是¨符合要求，¨同意¨/不同意¨进行下道工序。
检查结论： ¨同意 ¨不同意，修复后进行复查。
复查结论：

复查人： 复查日期：
承建单位
现场负责人：
施工负责人：
日 期：
监理单位

监理工程师：

日 期：
建设单位

现场代表：

日 期：
