手板标准.doc

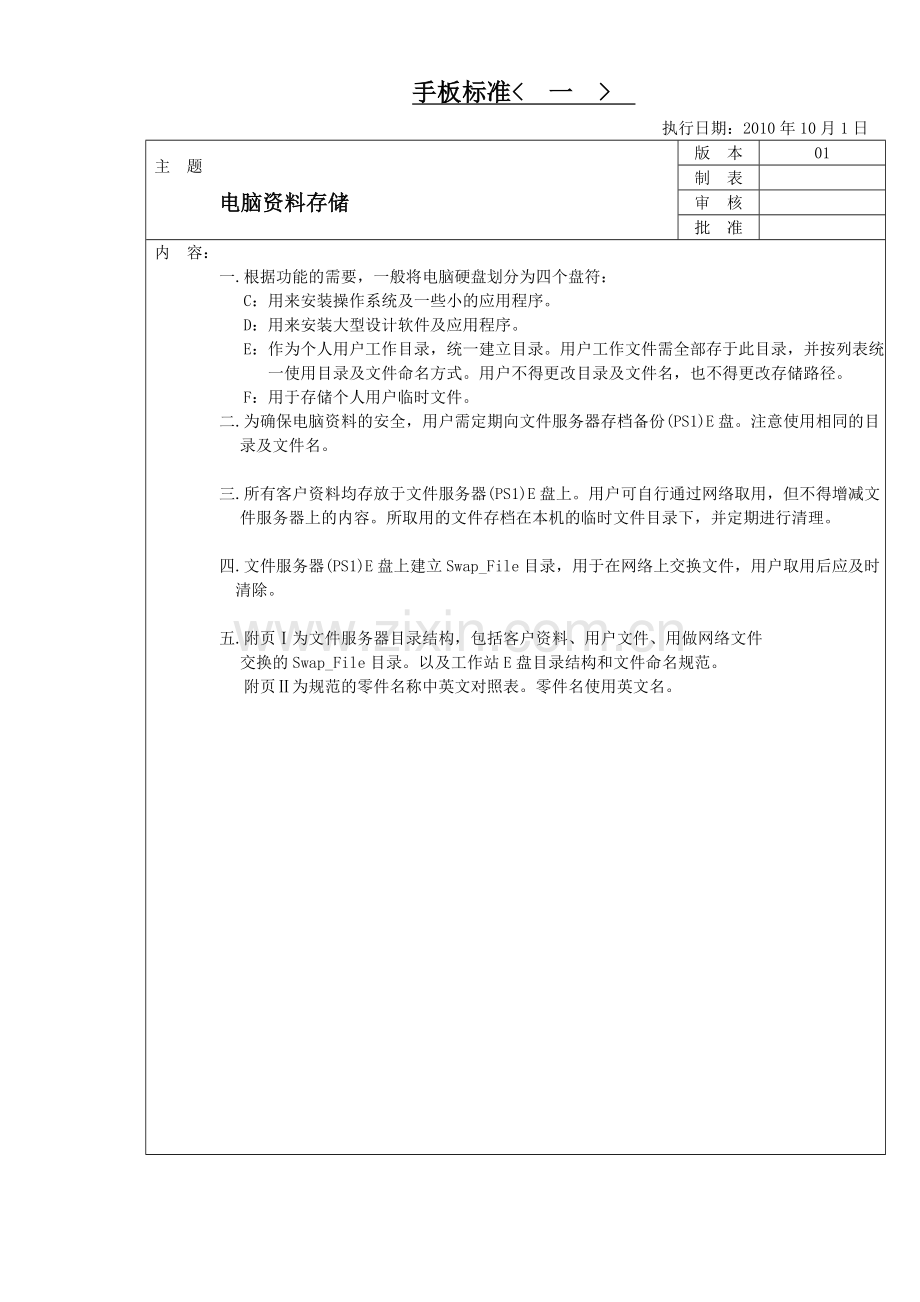

手板标准< 一 >
执行日期：2010年10月1日
主 题
电脑资料存储
版 本
01
制 表

审 核

批 准

内 容：
一.根据功能的需要，一般将电脑硬盘划分为四个盘符：
C：用来安装操作系统及一些小的应用程序。
D：用来安装大型设计软件及应用程序。
E：作为个人用户工作目录，统一建立目录。用户工作文件需全部存于此目录，并按列表统一使用目录及文件命名方式。用户不得更改目录及文件名，也不得更改存储路径。
F：用于存储个人用户临时文件。
二.为确保电脑资料的安全，用户需定期向文件服务器存档备份(PS1)E盘。注意使用相同的目录及文件名。

三.所有客户资料均存放于文件服务器(PS1)E盘上。用户可自行通过网络取用，但不得增减文件服务器上的内容。所取用的文件存档在本机的临时文件目录下，并定期进行清理。

四.文件服务器(PS1)E盘上建立Swap_File目录，用于在网络上交换文件，用户取用后应及时清除。

五.附页Ⅰ为文件服务器目录结构，包括客户资料、用户文件、用做网络文件
交换的Swap_File目录。以及工作站E盘目录结构和文件命名规范。
附页Ⅱ为规范的零件名称中英文对照表。零件名使用英文名。

附页二
車仔常用零件中英文对照表
序号
中文名称
英文名称
英文缩写
1
车身
Body
Body
2
车底
Chassis
Chassis
3
车顶
Roof
Roof
4
油盘
Oil Pan
Oil_ Pan
5
车轴
Axle
Axle
6
前盖
Front Hood
Hd_Fr
7
后盖
Rear Hood
Hd_Rr
8
盖铰
Hood Hinge
Hd_hinge
9
车门
Door
Dr
10
门铰
Door Hinge
Dr_Hinge
11
门板
Door Panel
Dr_Pl
12
把手
Handle
Hd
13
手枕
Armrest between seats
ABS
14
火墙
Fire wall
FWall
15
鬼面罩
Grill
Grill
16
泵把
Bumper
Bump
17
沙板
Fender
Fender
18
轮芯
Wheel
Wheel
19
轮芯盖
Wheel Cover
Wheel_Cv
20
后备呔轮芯
Spare tire wheel
SpWheel
21
风隔
Air Cleaner
Air_Cl
22
风隔盖
Air Cleaner Cover
Air_Cl_Cv
23
警灯
caution light
C_Light
24
灯杯
Light Bezel
Light_Bz
25
灯片
Light
Light
26
呔盘
Steering wheel
StrWheel
27
呔盘座
Steering wheel support
StrWheel_sup
28
死气喉
Exhaust manifold
Exh
29
表板
Dashboard
Dash
30
表板镶件
Dashboard insert
Dash_in
31
避震臂
Suspension Support
Sus
32
避震臂座
Suspension support base
Sus_Base
33
避震唧筒
Damper
Dam
34
避震唧轴
Damper Pin
Dam_Pin
35
避震弹弓片
Suspension leaf spring
Sus_Spr
36
发电机
motor
motor
37
控制台
Console
Cs
38
拨棍
Gear Stick
Gear_St
39
刹车碟
Brake Disc
Disc_Brk
40
刹车手制
Hand Brake
Hd_Brk
41
刹车踏板
Brake Paddle
Brk_Pd
42
油门踏板
Accelerator Padal
Acc_Pd
序号
中文名称
英文名称
英文缩写
43
太阳挡
Sun Visor
Sun_V
44
引擎
Engine
Eng
45
分火器
Distributor
Distr
46
转向节
Redirector
redr
47
车呔
Tire
Tire
48
呔尺
Tire Rode
Tire_rode
49
呔轴
Steering column
Str_col
50
车架
Carcase
Car_case
51
防滚架
Antiskid
Anti
52
齿轮盖
Gear Cover
Gear_Cv
53
水箱
water tank
Water_tk
54
倒后镜
Mirror
Mir
55
喇叭
Horn
horn
56
水拨
Wiper
Wiper
57
水拨板
Wiper panel
Wiper_pl
58
车牌
License plate
Lic_PL
59
定风翼
Spoiler
Spo
60
气流箱
Airbox
A_box
61
入风口
Duct
Duct
62
清洁水柱
Cleaning spout
Cl_Spt
63
座椅
Seat
Seat
64
椅背
Seat back
Seat_bk
65
安全带
Safety belt
S_belt
66
安全带扣
Safety belt button
S_belt_btn
67
皮带
Belt
Belt
68
皮带轮
Belt Wheel
B_Wheel
69
地板
Floor
Floor
70
行李架
Carrier
Carrier
71
挡风玻璃
Window
Wind
72
侧窗玻璃
Side Window
Wind-Si
73
电池
Battery
Batt
74
电线
Wire
Wire
75
天线
Antenna
Ant
76
风扇
Fan
Fan
77
车斗
Wagon box
W_box
78
标志
logo
logo
79
电镀边
chromeplate
Chr_Plt
80
扰流板
Wind deflector
Wind_def
81
公仔头
Driver head
Driver_h
82
公仔手
Driver arms
Driver_a
83
公仔身
Driver body
Driver_b
84
公仔脚
Driver feet
Driver_ft
85
弹簧
Spring
Spr

注：前后左右上中下内外侧代码分别为：

序号
中文名称
英文名称
英文缩写
1
前
Front
Fr
2
后
Rear
Rr
3
左
Left
Lt
4
右
Right
Rt
5
上/顶
Top
Tp
6
下/底
Bottom
Btm
7
内
Interior
Itr
8
外
Outer
Otr
9
侧
Side
Si
10
中
Middle
Mid

如： 名称 英文全称 缩写
左前门铰 Left Front Door Hinge Dr_Hinge_Lt_Fr

手板标准< 二 >
执行日期：2010年10月1日
主 题
产品配合虚位
版 本
01
制 表

审 核

批 准

配位件
配位件
预留虚位（mm）
车身
前.后盖
0.25
左.右车门
0.25
前.后挡风玻璃
0.2
左.右侧窗
0.2
前.后灯片
0.2
车底.内座
0.3
电镀件
合金件
0.25
塑料件
0.2
电镀件
0.2
非功能性合金件
非功能性合金件
0.3
非功能性塑料件
0.25
非功能性塑料件
非功能性塑料件
0.2

注：所标数为成品一倍数。
另：1.前后盖与车身接触底部虚位留0.3～0.5，与引擎部分件留0.5以上﹔
　　2.左右车门与车身接触底部留虚位0.3～0.5，与内笼（表板、防滚架）
部分件留0.5以上﹔
　　3.防滚架与车身内侧留足虚位0.5以上。

手板标准< 三　>
执行日期：2003年8月1日
主 题
产品料厚
版 本
01
制 表

审 核

批 准

基本设计守则：
1.平面准则：
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚
3:1的比例下。如下图所示：

2.转角准则：
转角圆弧位和壁厚有一定比例，一般介于0.2～0.6之间，理想数值是在0.5。如下图所示：

3.壁厚准则：

一般材料壁厚遵循下表数据:

1/43
1/18～1/25
正常
最小
正常
最小
塑料件
1
0.5
1.2
0.5
合金件
1.2
0.8
1.5
0.8

最大料厚应不超过4.0mm。

手板标准< 四 >
执行日期：2010年10月1日
主 题
出模角和骨位
版 本
01
制 表

审 核

批 准

基本原则：
1.合金件正常情况下应为α≧2゜，最小α=1゜；
　　2.塑料件正常情况下应为α≧1゜，最小α=0.5゜；
3.在不影响外观、配位情况下，出模角应尽量做大些.如下图所示：

4.原则上料位越深，所需出模角越大。但需留意底部料厚变化带来的影响，如缩水问题。见下图：

一般情况下：b ≦ 2/3 t , 最大b = t.

手板标准< 五 >
执行日期：2010年10月1日
主 题
碰穿位和檫穿位
版 本
01
制 表

审 核

批 准

一.碰穿位
大的平面碰穿有利于延长模具的寿命。相反，过小的碰穿位极易出现模具崩裂以及啤塑批锋等现象。

塑胶件：a≧0.3
合金件：a≧0.8
当碰穿位过于薄弱时，可如B图加强底部。

二.檫穿位
檫穿位角度过小会使模具在插穿处形成檫伤、拉花，使模具损坏。因此檫穿角度应尽可能大。

塑胶件：a≧2゜
合金件：a≧3゜

手板标准< 六 >
执行日期： 2010 年 10 月 1 日
主 题
PMA F1方程式赛车标准数据
版 本
01
制 表

审 核

批 准

注：1.仅前辘倾斜3゜.后辘水平。辘距前后相等。
2.前后定风翼与地面保持水平与垂直。

手板标准< 七 >
执行日期：2010年10月1日
主 题
NOREV法国三寸车车底标准数据
版 本
01
制 表

审 核

批 准

一. 车底两侧宽

如图所示：
车底两侧宽a = 车身沙板宽 - 2×辘宽 - 1.6（一倍数）mm
碰穿位h×b = 6 × 2.5
c = 22 mm
以上均为一倍数.

二.要求
如有雪铁龙标志“ ”则将水拨片分开,刮水部连前挡风玻璃出，水拨片部分连内座出。

手板标准< 八 >
执行日期：2010年10月1日
主 题
NOREV法国三寸车车轮标准数据
版 本
01
制 表

审 核

批 准

注: 平均料厚 0.6mm
出模角 >1º

In mm
a
b
c
d
e
f
h
赛车胎
12.0
5.5
1.0
3.4
0.9
9.0
3.5
大胎
12.0
6.0
1.2
2.5
0.7
7.0
4.0
小胎
11.5
5.9
1.0
2.5
0.5
8.0
3.5
外形

.

手板标准< 九 >
执行日期：2010年10月1日
主 题
Funline比例產品基本標准
版 本
01
制 表

审 核

批 准

A.1/18系列
轮胎离沙板的距离为0.8mm.裙边距地面距离为1.5mm~0.1mm。

B.1/24系列
轮胎离沙板的距离为0.8mm.裙边距地面距离为1.0mm~1.5mm。

C.1/64系列
　　轮胎离沙板的距离为0.8mm.裙边距地面距离为1.0mm~1.5mm。

此外，1/24和1/64的死气喉和定风翼要尽量做夸张一点.

手板标准< 十 >
执行日期：2010年10月1日
主 题
Funline电单车1/18车辘標准
版 本
01
制 表

审 核

批 准

手板标准< 十 一 >
执行日期：2010年10月1日
主 题
常用螺丝标准数据
版 本
01
制 表

审 核

批 准

In mm
M 2.0
M 1.7
M 2.3
M 2.6
M 3.0
a
ψ3.9
ψ3.2
ψ3.2
ψ3.9
ψ4.3
ψ5.3
k
1.6
1.4
1.3
1.6
1.9
2.0
d
2.0
2.0
1.7
2.3
2.6
3.0
外形

手板标准< 十 二 >
执行日期：2010年10月1日
主 题
NOREV法国三寸车车辘及车呔标准数据
版 本
01
制 表
覃文華
审 核
覃文華
批 准

注: 车辘平均料厚 0.6mm
出模角 >1º

Class in mm
A
B
C
D
E
Remark
Wheel
Antares
3.3
10.5
11.3
8.5
1
Average
Thinkness
0.6
Targa
3.3
10.5
11.3
8.5
1
Galileo
3.3
10.5
11.3
8.5
1
Snoop
4.3
12
12.8
10
1
Superliggera
3.3
10.5
11.3
8.5
1
Modular
Degree
>1°
Tur n5
3.3
10.5
11.3
8.5
1
Roja
3.3
9.2
10
7.2
1
Tire
1
4
10.5
11.3
8.5
12.5
Thinkness
1.0
2
5
12
12.8
8.5
14
3
4
11.2
12
7.2
11.2
外形

手板标准< 十 三 >
执行日期：2005年3月28日
主 题
车身凹线尺寸
版 本
01
制 表
樊旺星
审 核
樊旺星
批 准

注:
1,功能性凹线 指车门,前后盖等有开关功能的件与车身之间的凹线.
2, 非功能性凹线 指没有相对运动仅是件和件之间配合而行形成的凹线

类型 功能性凹线 非功能性凹线
尺寸
比例 线 宽 线 深 线 宽 线 深

1/64～1/43 0.25 0.25 0.15 0.15

1/24～1/18～1/12 0.35 0.25 0.25 0.25
