施工现场临时用电安全隐患.ppt

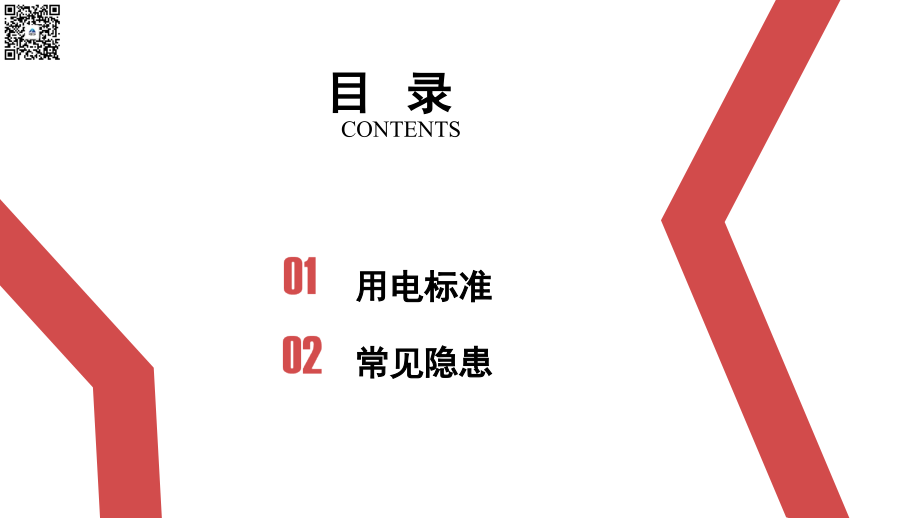

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,27,第,页 共 页,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,LOGO,价值观,政治合格 军事过硬 作风优良 纪律严明 保障有力,LOGO,价值观,政治合格 军事过硬 作风优良 纪律严明 保障有力,LOGO,价值观,政治合格 军事过硬 作风优良 纪律严明 保障有力,LOGO,价值观,政治合格 军事过硬 作风优良 纪律严明 保障有力,施工现场临时用电,安全隐患,0,目 录,CONTENTS,用电标准,常见隐患,用电标准,一、用电标准,施工用电现场采用TN-S系统，系统图如右图：,3,标准接线（一）,4,标准接线（二）,5,标准接线（三）,6,执行三级配电,7,两级保护,开关箱中漏电保护器,的额定漏电动作电流,30mA,额定漏电动作时间,0.1s,，使用于特殊场所的漏电保护器额定漏电动作电流,15mA,额定漏电动作时间,0.1s,。,总配电箱中漏电保护器,的额定漏电动作电流应大于,30mA,额定漏电动作时间应大于,0.1s,，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于,30mA.s,。,8,配电箱要求（一）,总配电箱要求,应装设总隔离开关和分路隔离开关，总断路器和分路断路器以及漏电保护器。,同时，还应装设电压表、电流表、电度表等仪器。,配电箱的材质和安置要求,配电箱、开关箱采用铁板制作，铁板的厚度不小于1.2mm。,固定式配电箱、开关箱的下底与地面的垂直应大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m、小于1.5m。,分配电箱与开关箱的距离应不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m。,配电箱、开关箱有防雨、防尘设施，有门锁,9,配电箱要求（二）,配电箱、开关箱应由名称、用途、分路标记及系统接线图,配电箱、开关箱箱门应配锁，并应由专人负责。,配电箱、开关箱应定期检查、维修，检查、维修人员必须是专业电工，并应做检查、维修工作记录。,对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标识牌，严禁带电作业。,配电箱、开关箱送停电顺序为；,送电顺序为；总配电箱分配电箱开关箱,停电顺序为；开关箱分配电箱总配电箱,10,总漏电保护器,电度表,总隔离开关,总断路器,应急停电开关,11,重复接地,离地高于,0.6,米,电箱编号、用途,警示标识,电工联系电话,12,开关箱设置双层门，第二层门上锁，严禁非配电箱负责人操作，防止乱拉乱接电源，杜绝一闸多用,13,进出电源箱整齐有序，防止电源线来回拽拉导致绝缘损坏，文明美观。,14,电箱上锁锁定，有责任标识牌、警示标识、电源箱编号及联系电话,15,接线规范,配电箱内接线应整齐，安全可靠，导线与器具连接，接线位置正确，连接牢固紧密，不伤芯线。,外壳等等不带电部分必须通过PE线端子板与PE线做电气连接。,金属门与金属箱体必须做电气连接。,每台用电设备，有各自专用的开关箱，实行“一机一闸一保护”制，,即,开关箱必须是“一机、一闸、一漏、一箱”。,严禁用同一开关电器直接控制两台或两台以上用电设备。,开关箱内开关电器，能在任何情况下都可以使用电设备实行电源隔离,16,箱内接线必须规范整齐,PE,端排,二级漏保,相线,N,线,N,端排,17,必须对开关进行设备名称标识,设备名称标识,18,电缆线路要求,电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械和介质腐蚀，埋地电缆路径应设方向标志。,电缆类型应根据敷设方式、环境条件选择，埋地敷设宜选用铠装电缆。,电缆直接埋地敷设的深度不应小于,0,.,7m,，并应在电缆近邻上、下、左、右侧均匀敷设不小于,50mm,厚的细沙，然后覆盖砖或混凝土板等硬质保护层。,埋地电缆在穿越建筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从,2,.,0,米高到地下,0,.,2,米处，必须加设防护套管，防护套管内径不应小于电缆外径的,1,.,5,倍。,19,接地接零（一）,在施工现场专用变压器的供电的,TN,S,接零保护系统中，电气设备的金属外壳必须与保护零线连接，保护零线应有接地线，配电室电源线或漏电保护器电源侧零线处引出。,当施工现场与外电线路共用一供电系统时，电气设备的接地、接零保护应与原系统保持一致，不得一部分做保护接零，另一部分设备做保护接地，采用,TN,系统做保护接零时，工作零线必须通过总漏电保护器，保护零线（,PE,）线必须有电源进线零线重复接地出或总漏电保护器电源侧零线处，引出形成局部,TN,S,接零保护系统。,PE,线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。,20,接地接零（二）,在电力系统中，因运行需要的接地称为,工作接地,，阻值应小于,4,因漏电保护需要，将电气设备正常情况下不带电的金属外壳和机械设备的金属构架接地，称为,保护接地,。阻值也应小于4。,在中性点直接接地的电力系统中，为了保证接地的作用和效果，除在中性点处直接接地外，在中性线上的一处或多处再作接地，称为,重复接地,。重复接地不能少于三处，（始端、中间、末端），阻值应小于,10,。,防雷装置（避雷针）的接地，称为,防雷接地,，作防雷接地的电气设备，必须同时作重复接地。阻值应小于30,21,接地接零（三）,接地极的设置,一般用钢材作接地极，长度大于,2.2,米，挖好,1,米深的坑后，打入坑底，埋入深度不小于,2,米，以达到,4,欧姆的接地电阻：,圆钢，直径,16,角钢，,40404,钢管，外直径,15.5,，内直径,13,不允许使用螺纹钢,22,常见隐患,二、常见隐患,配电箱内布线混乱，不符合三相五线制要求，未做接零保护。,24,二、常见隐患,25,26,27,28,29,30,31,32,33,34,35,36,37,38,违章接线：,电源线进线没通过漏电保护器,39,违章接线：未经漏保直接从从总空开下口接线,40,41,42,43,44,配电箱内存放大量杂物，箱体无门，电器之间距离偏小，带电明露等。,45,配电箱附近堆积大量金属杂物，电缆缺少保护措施，缺少防触电警示标志、负责人等。,46,电源箱无护栏且箱门不关，电箱附近堆积较多金属杂物，出入电缆缺少保护等。,47,设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等,.,48,电箱出线从箱门位置出,容易夹断电缆发生事故,.,49,电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。,50,配电箱内插座破损形成带电明露,51,存在带电明露现象,52,电源进线不规范，动力照明混用等。,53,配电箱无门，电源线接法不规范。,54,多台设备缺少保护接零,55,动力设备缺少保护接零、带电明露等。,56,流动开关箱内漏电保护器漏电动作电流为,50mA,57,电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。,58,PE,线断开,59,60,铅丝绑扎电源线,61,违章接线,直接把电线插在插座内,62,电源线未采取保护措施，接头处理过于简单。,63,64,钢筋加工区电缆布置不合理，没有采取保护措施。,65,电缆缺少保护措施,66,主干电缆未进行埋设，也未采取任何防护措施,67,操作层电源线“拖地”现象严重。,68,69,电缆不允许直接悬挂在钢筋上。,70,电缆被压在钢筋下方。,71,木工机具电源线未加套管进行保护,72,宿舍乱拉乱接电源,73,74,镝灯振流器缺少防护罩,75,电焊机二次侧无防护罩。,76,电焊机防护罩处于非防护状态，电源线随意拖拉在操作层。,77,电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘。,78,电焊机接线柱带电明露,79,电焊机一次侧带电明露，外壳没有进行保护接零。,80,低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等。,81,类手持电动工具没有进行保护接零，电源线为塑料线并有接头。,82,施工现场,I,类手持电动工具电源线为两芯线缺少保护接零线。,83,焊把线破损,84,加工区布置不合理,85,对焊机电源线保护不充分,控制开关箱距离设备超距,.,86,碘钨灯固定在内脚手架上存在安全隐患,87,碘钨灯灯架偏低，稳定性差，灯外壳未进行保护接零等。,88,碘钨灯电源线在最容易发生问题的地方出现接头,89,碘钨灯固定安装不符合要求,90,碘钨灯违章接线,91,碘钨灯手持部位及挂线位置缺少绝缘保护措施,92,碘钨灯电源线缺少保护措施，并用铅丝绑扎，保护零线压接不实。,93,食堂灯具无防潮保护措施,94,电焊工没带绝缘手套,95,手持电动工具操作者未带绝缘手套,96,工人手持,220V,手把灯,97,THE END,
