离心泵出口流量和压力的调节方法(课堂PPT).ppt

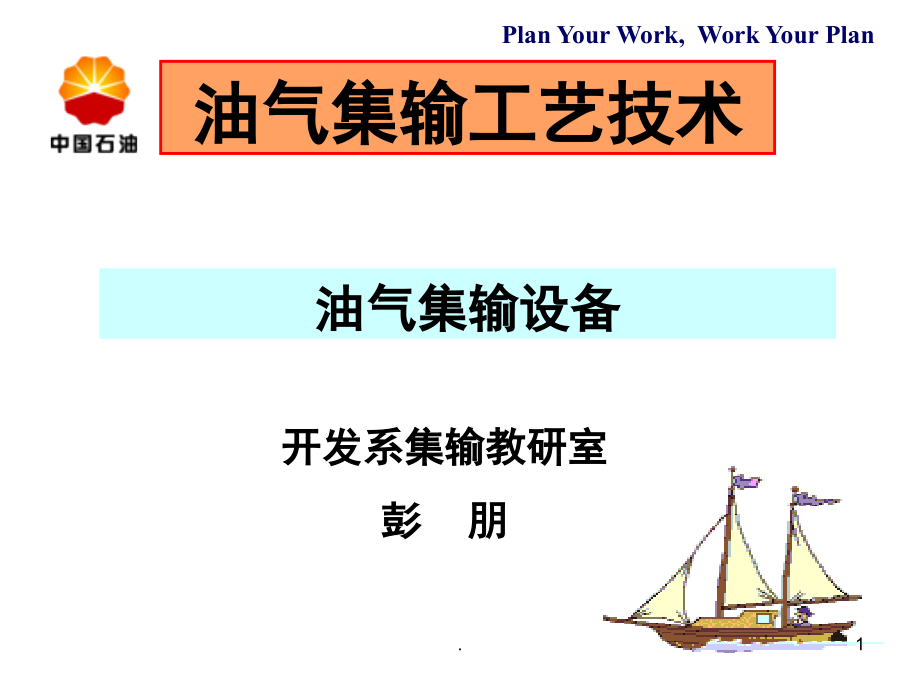

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,油气集输设备,油气集输工艺技术,开发系集输教研室,彭 朋,Plan Your Work,Work Your Plan,1,.,离心泵出口流量和压力的调节方法,教学内容提要,（约5分钟）,一、离心泵出口流量和压力的调节方法,二、离心泵串并联运行的特点,2,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,1、节流调节,通过,调节泵出口阀的开度,，调节流量与扬程。,最简单,一、离心泵出口流量和压力的调节方法,3,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,2、回流调节,将泵所排出的,一部分液体经回流阀回到泵的入口,，从而改变泵输向外输管路中的实际排量。,4,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,3、采用油品温度变化调节流量,在气温较低时，采用原油出站,加热,和中间设加热站的方法，提高输油温度，降低油品粘度，减少摩阻，达到正常输油的目的。,5,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,4、自动调节,由变送器、调节器和调节阀和被调节介质组成一个具有控制功能的自动调节系统。,6,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,5、改变泵的转速调节,变频器,7,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,6、改变叶轮数目及改变叶轮外径的调节方法,改变叶轮数量的调节方法是在,多级离心泵,中进行的。,如果工艺需要降低,Q,和,H,，可将,多级离心泵中叶轮去掉一个或几个。,8,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,切割叶轮直径,是将离心泵中的叶轮直径车削减少，从而改变离心泵性能和特性曲线，调节泵的流量、扬程和轴功率。,9,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,切割定律：,10,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,7、改变连接方式的调节方法,离心泵串联运行,离心泵并联运行,11,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,二、离心泵串并联运行的特点,1、离心泵串联运行,第一级泵的出口管作为第二级泵的入口管，液体以同一流量依次通过各台泵。,12,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,Q,串,=,Q,1,=,Q,2,H,串,=,H,1,+,H,2,特 点,提高扬程,13,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,2、离心泵并联运行,将2台或多台离心泵的出口管线合并为一条输出管路。,14,.,离心泵出口流量和压力的调节方法,教学内容,（约75分钟）,Q,并,=,Q,1,+,Q,2,H,并,=,H,1,=,H,2,特 点,增加流量,15,.,
