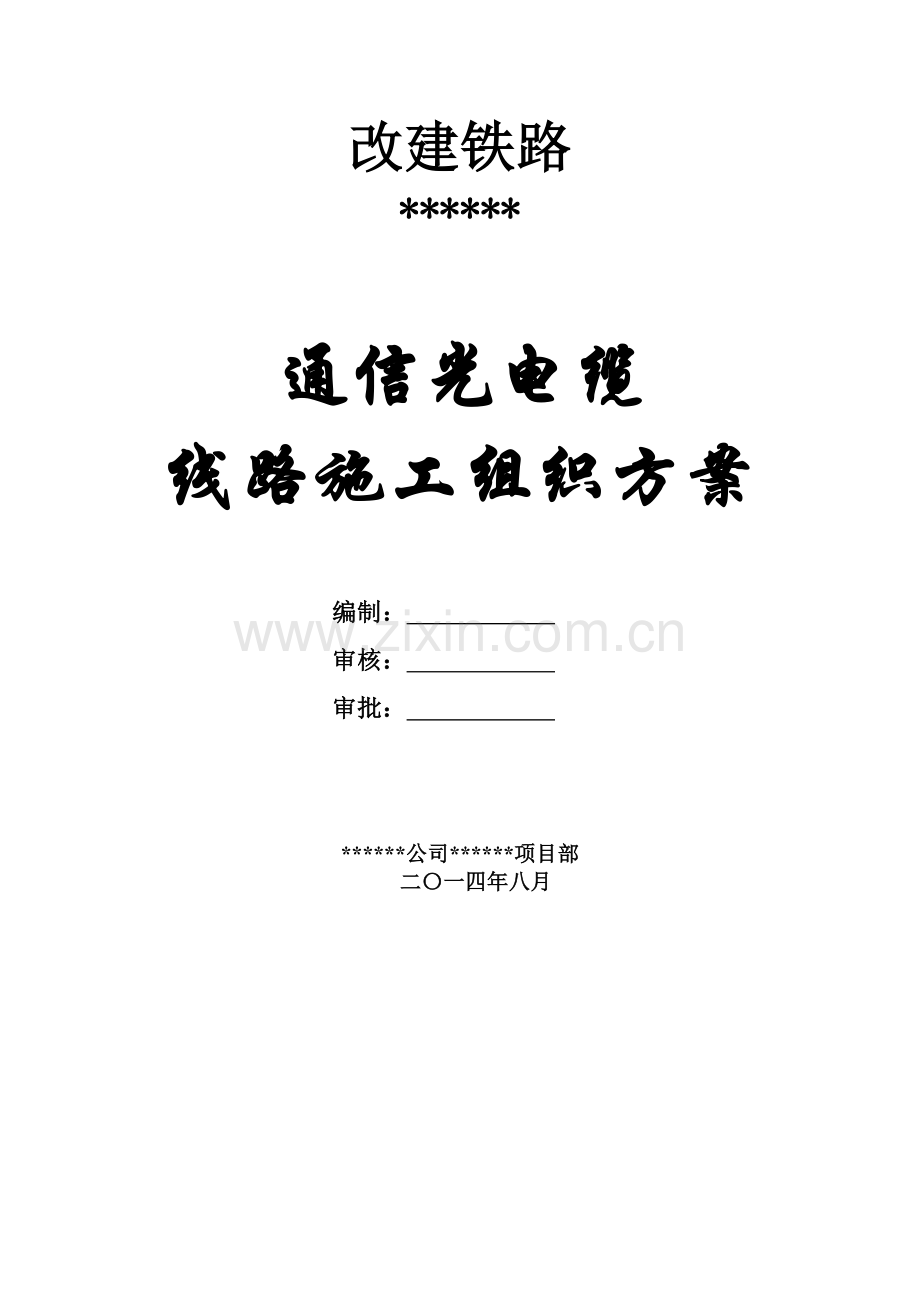

地下敷设通信光缆线路施工组织设计(58页).doc

改建铁路*通信光电缆线路施工组织方案编制： 审核： 审批： *公司*项目部二一四年八月 目 录1.编制依据及原则11.1.编制依据11.2.编制原则12.工程概况22.1.工程数量及进度计划22.1.1.工程数量22.1.2.通信线路工程进度计划22.2.施工地点、等级及影响范围32.2.1.施工地点32.2.2.施工等级32.2.3.影响范围、限速行车方式及设备变化32.3.工程特征及技术标准32.3.1.工程特征33.施工主体单位及配合单位43.1.施工主体单位43.2配合单位54.架子队驻地平面图（详见附图1）55.总施工平面布置图（详见附图2）56.总体施工组织安排56.1.管理目标56.1.1.质量目标56.1.2.安全生产目标56.1.3.环境保护目标56.1.4.成本管理目标56.2.施工现场组织机构66.2.1.架子队的组建66.2.2.劳动力组织及劳动力配置计划76.3.主要工程材料设备、主要施工装备及投资安排86.3.1.主要工程材料设备采购供应方案86.3.2.主要工程材料的到货计划96.3.3.关键施工装备的数量及进场计划96.4.施工组织方案106.4.1.施工流程安排106.4.2.施工具体安排107.主要工程施工技术方案117.1.径路复测147.2.单盘测试147.3.光缆配盘147.4.光电缆沟的开挖147.5.光缆的敷设与回填157.6.光缆接续引入及成端167.7.电缆的接续及终端引入187.8.光缆测试187.9.过渡施工保证措施187.10.特殊地段的施工组织198.施工管理措施198.1.施工组织设计管理措施198.2.质量目标和保证措施208.2.1.质量目标208.2.2.保证工程质量的各项措施228.3.安全管理措施258.3.1.施工准备阶段的安全措施258.3.2.施工阶段的安全措施278.3.3.专项安全保证的措施298.4.安全应急预案358.4.1.施工安全应急预案358.4.2.专项应急预案和措施388.5.施工环保、水土保持措施428.5.1.施工环境保护、水土保持目标428.5.2.环境保护、水土保持组织机构428.5.3.环境保护、水土保持管理体系图438.5.4.环境保护的方案和措施448.5.5.水土保持的方案和措施478.6.文物保护的方案和措施489.精神文明建设499.1.文明施工管理原则499.2.文明施工管理目标499.3.文明施工组织机构499.4.文明施工保证措施4910验收安排50附图01：通信架子队驻地平面图51附图02：总施工平面布置图52附图03：通信线路施工横道图53 1.编制依据及原则1.1.编制依据1.1.1.现行的国家法律、法规和中国铁路总公司的规章制度。1.1.2.铁路营业线施工安全管理办法（铁运2012280号）。1.1.3.兰州铁路局营业线施工安全管理实施细则（兰铁办20132号）。1.1.4.铁路交通事故应急救援和调查处理条例（国务院令501号）。1.1.5.铁路工务安全规则（铁运2006177 号）、铁路通信、信号、电力、电力牵引供电工程施工安全技术规程（TB-10306-2009 J949-2009）、铁路通信工程施工技术指南（TZ 205-2009）、铁路运输通信工程施工质量验收标准（TB104182003）。1.1.6.新建敦煌至格尔木铁路（甘肃段）站后工程及既有*招标文件（招标编号：DGGSZH2013-001）。1.1.7.新建敦煌至格尔木铁路（甘肃段）站后工程及既有*DGLDZH标段施工总价承包合同（合同编号：DHTLGSD2014-03）1.1.8.改建铁路柳沟至敦煌线电气化改造工程施工图（图号：柳敦电施通-01-0128）。改建铁路柳沟至敦煌线电气化改造工程施工图（图号：柳敦电施通-01-0109）。1.1.9.2014年2月敦煌铁路有限公司编制的指导性施工组织设计及有关文件。1.1.10.公司经认证的质量手册和程序文件。1.1.11.公司拥有的科技工法成果和现有的企业管理水平、劳动力设备技术能力，以及长期从事铁路施工所积累的丰富的施工经验。1.1.12.本地区自然环境、气候条件和资源条件；现场踏勘有关资料。1.2.编制原则1.2.1施工技术方案编制中严格遵守国家、中国铁路总公司（原铁道部）现行的设计、施工规范、施工技术指南、验收规范、安全规程、定型图、标准图等各项技术标准，并将其贯穿于整个施工组织设计中。1.2.2.全面响应招标文件和设计图纸要求。并在充分领会招标文件要求和设计意图的前提下，掌握设计标准，结合现场调查情况及公司的实际施工能力和水平，确保工期、质量、安全和施工技术方案等满足招标文件和设计图纸要求，并制定出相应完善的保证体系和保证措施，保证各项目标的实现。1.2.3在整体工期安排上做到“国内领先、合理可行、留有余地、适度提前”，以总工期要求为目标，严格遵守招标文件所规定的工程施工工期。根据当地自然环境和气候条件，因地制宜地制定施工方案，施工进度安排注重各专业间的协调配合，根据工程的特点，轻重缓急，充分考虑气候、季节对施工的影响，合理安排进度，实行网络控制，运用平行、交叉、流水等手段科学组织施工，搞好工序衔接，实施进度监控，确保实现工期目标。1.2.4.结合本标段工程特点，组织好劳力、材料、机械的合理配置，推广“四新”技术，采用成熟可靠的技术、先进的施工方法和施工工艺，力求施工方案的适用性与先进性相结合，做到施工方案科学适用、技术先进，确保实现设计意图。以采用新工艺、新技术和科学的管理为基础，加强工序控制，确保优质、安全、快速、高效建成该工程；并以先进可靠的施工方法和工艺控制投资，降低成本，求得先进技术、工程质量和合理造价的高度统一。2.工程概况2.1.工程数量及进度计划2.1.1.工程数量主要工程数量表项 目单位数量备 注开挖光电缆沟 硬 土 深1.2米/0.8米沟公里156.8开挖光电缆沟 普通土 深1.2米/0.8米沟公里13.8敷设直埋光缆GYTA53-24B1+8B4条公里202敷设直埋式长途电缆440.9条公里5敷设直埋式光缆GYTA53-8B1条公里28光缆接头个82光缆中继段测试段9埋设标桩10根351光缆综合监测系统公里161.472.1.2.通信线路工程进度计划改建*DGLDZH标段为既有*，包括柳沟(含)敦煌(含)( K0+000K160+735) 及柳沟站上行疏解线（K936+555-K943+200）通信工程的施工和过度工程的施工。具体工期安排为：2014年8月1日至2014年8月9日，施工准备。2014年8月10日至2014年8月20日，径路复测、施工调查、单盘测试。2014年8月21日至2014年10月31日，长途光电缆敷设、埋设标桩。2014年9月20至2014年11月10日，光电缆接续、引入。验收待敦煌公司安排决定。2.2.施工地点、等级及影响范围2.2.1.施工地点既有支线*，包括柳沟(含)（ K0+000）至敦煌(含)（K160+735）正线全长161.473km和柳沟站上行疏解线（K936+555-K943+200）6.645km。2.2.2.施工等级营业线天窗点外施工。2.2.3.影响范围、限速行车方式及设备变化施工对行车不产生影响，行车无限速、不改变设备现状。2.3.工程特征及技术标准2.3.1.工程特征2.3.1.1.线路概况设计自柳沟信号楼通信机械室至敦煌通信站全线沿铁路新敷设GYTA53-24B1+8B4长途光缆一条175.5公里，既有20芯光缆均敷设于线路南侧，为形成备用，此次新设光缆径路设计于线路北侧，光缆用途主要用于信号闭塞及区段通信。柳沟至柳沟南在铁路两侧各敷设一条GYTA53-24B1+8B4长途光缆，共计26.5公里，用于沟通柳敦线与兰新二线通信设备。光、电缆基本沿铁路北侧坡脚敷设，经过桥梁时桥上用电缆防护槽防护，经过涵洞时基本在涵下敷设并用钢管防护。光、电缆在区间路基坡脚埋设深度根据土质及地形分别采用:普通土、硬土1.2米，砂砾土0.9米，流沙0.7米，穿越沟渠、公路1.2米；路肩普通土、硬土、半石质0.8米。站场光电缆埋设深度不小于0.8米。需要防护时按设计及施工规范进行。本工程各专业间协调工作量大，本工程为既有线施工，保证施工作业安全，是本工程安全管理的难点。通信工程与站前工程及站后其他专业的工序接口多、系统性强、施工协调复杂。通信工程与土建单位平行作业协调配合工作量大，交叉干扰大。施工期间需与既有运维单位联系，施工配合多。施工中协调进度、控制质量、保证安全的任务重，因此施工组织、调度指挥和现场控制的难度大。2.3.1.2.地形地貌线路由北向南通过祁连山北麓冲、洪积倾斜平原，祁连山山地两大地貌单元。祁连山北麓山前冲、洪积倾斜平原（DK0+000DK191+000）可划分为党河冲积平原，鸣沙山北麓冲、洪积倾斜平原，鸣沙山、当金山山间冲、洪积倾斜平原，库姆塔格沙漠，当金山山前冲洪积倾斜平原五个次级地貌单元。党河冲积平原（DK0+000DK18+000）：地形平坦、开阔，地表多辟为耕地。局部为荒地，荒地生长有红柳及骆驼刺。海拔在11101130m之间。鸣沙山北麓冲、洪积倾斜平原（DK18+000DK55+000）：地形平缓、开阔，地势南高北低，略向北倾斜，地表植被稀少，一派戈壁景象，海拔在11301420m之间。2.3.1.3.工程地质特征敦煌附近分布第四系全新统湖相及沼泽相沉积的黏性土及冲、洪积成因的砂类土、次生黄土；湖盆周边分布第四系全新统湖相、沼泽相沉积的砂类土及黏性土；在河、沟床分布第四系全新统冲积碎石类土及砂类土。本段发育的不良地质主要有风沙等。分布于洪积平原及盆地区。特殊岩土主要为湿陷黄土、盐渍土等，湿陷黄土及盐渍土主要分布在敦煌市周边。2.3.1.4.气象条件柳敦线柳沟至芦草沟(DK0+000至DK101+000)段为中温带干旱气候区，降水量小，蒸发量大，冬冷夏热，空气干燥。年平均气温8.8，最冷月平均气温-9.5，最热月平均气温24.4，年最大降雨量127.9mm，年平均蒸发量2577.4mm，历年平均风速3.0m/s。该段按风区设计。柳敦线芦草沟至敦煌(DK101+000至DK161+476.7)段为气候干燥，降雨量少，蒸发量大，昼夜温差大，日照时间长。年平均气温9.5，最冷月平均气温-14.6，最热月平均气温32.7，年最大降雨量105.5mm，年平均蒸发量2505.1mm，历年平均风速2.0m/s。该段按普通区设计。3.施工主体单位及配合单位3.1.施工主体单位*公司*项目部3.2配合单位兰州铁路局嘉峪关车务段、嘉峪关工务段、嘉峪关供电段、嘉峪关电务段、兰州通信段、兰州西房建段4.架子队驻地平面图（详见附图1）附图1：*通信架子队驻地图5.总施工平面布置图（详见附图2）附图2：*总施工平面布置图 6.总体施工组织安排6.1.管理目标6.1.1.质量目标严格遵守国务院279号令颁发的建设工程质量管理条例，应达到国家及铁路相关行业现行的工程质量验收标准以及产权单位的使用和质量要求。符合工程设计文件和有关技术规范要求。符合柳敦线创优规划要求。全部工程确保一次验收合格率100%。实现质量事故零目标。6.1.2.安全生产目标坚持“安全第一，预防为主，综合治理”的方针。建立健全安全生产责任制，制定严密的安全保证体系和措施，确保实现“四杜绝，一确保”（即：杜绝责任险性及以上行车事故；杜绝责任重大及以上路外伤亡事故；杜绝责任从业人员死亡及以上事故；杜绝责任火灾、爆炸重大、大事故；确保施工安全）的安全目标。严格遵守铁道部、路局制定的现行有关既有线施工行车安全管理办法，确保既有线行车安全。6.1.3.环境保护目标严格执行国家中华人民共和国环境保护法和中华人民共和国水土保持法和地方政府有关规定，坚持做到“少破坏、多保护，少扰动、多防护，少污染、多防治”，实现环境监控达标，确保环境保护、水土保持设施与主体工程“同时设计、同时施工、同时投入使用”,把柳敦线电气化改造工程建设成为绿色、环保工程。6.1.4.成本管理目标通过严格合理的管理和施工工序的优化控制成本，在保证安全质量的前提下控制成本，使成本降到最低，产生效益。1、通过管理方面控制成本履行责任承包合同，科学、合理进行施工规划，杜绝质量问题引起返工。积极协调各方关系，使现场施工良性运转，产生管理效益、避免管理成本增大。根据施工环境合理安排工期、工序。2、施工工序优化控制成本通过长途线路和站场线路合沟敷设，最大限度争取长途线路机械施工，合理减少劳务支出。基础坑开挖采用机械挖掘。合理配置人、机、料关系。人员配置岗位，机具配置人员，材料工具供应及时、合格设备安装配线工序化、流程化。6.2.施工现场组织机构依据施工设计图纸对本工程工期、质量、安全及环保的要求以及本标段工程特点和施工重点、难点，本着快速、优质、高效的施工原则，结合公司施工经验和设备配套能力，进行总体施工规划和安排。根据本标段任务重、工期紧、综合性强的特点，结合公司技术力量和施工设备情况，为优质、高效地完成本工程，确保工期目标、安全目标和质量目标的实现，本着精干高效、统一负责的原则，项目部组建通信架子队，架子队全面负责本标段通信工程的施工组织和管理。6.2.1.架子队的组建架子队设置在瓜州，架子队下设三个作业工班，负责本工程的施工、组织、管理、协调、指挥。通信架子队拟配置15人：队长1人，副队长1人，技术员2人，安全员1人，质量员1人，材料员1人，试验员1人，领工员1人，调度1人，工长1人，通信工4人。架子队组织结构图如下图所示架子队队长副队长技术主管质量员材料员安全员技术员实验员工班长领工员线路三工班线路二工班线路一工班架子队组织机构图作业班组任务划分表班组人数驻地任 务线路一工班5小宛负责柳沟至柳沟南、柳沟至龙口坝段线路二工班5瓜州负责龙口坝（含）芦草沟（不含）段线路三工班6敦煌负责芦草沟（含）敦煌（含）段6.2.2.劳动力组织及劳动力配置计划从施工进度计划的合理编制、劳动力结构的优化组合、现代化机具的充分运用、施工技术措施的有力保证上着手，精简管理机构，简化管理层次，派遣具有较高管理水平和协调能力的现场管理人员、技术精湛的专业技术人员、熟悉工作的物资管理人员以及技术水平高、综合能力强的施工人员投入到本工程施工，确保工程进度和质量。依据工程的总体分布及工程分类特点，充分实施动态管理，强化现场施工调度，严密组织机械化、专业化平行流水作业，最大限度地减少工序工艺中不必要的体力消耗。上场前进行思想动员、人员体检；经过培训持证上岗，按专业技术等级比例完成劳动力优化组合和队伍补充调整。按照施工进度计划，确定进场队伍、人员梯次。长途通信光电缆线路施工，劳务工总人数不少于160人，劳务队4支（每支不少于40人）。劳动力分配表工种2014年3季度2014年4季度通信工 1520普工160120 合计 1751406.3.主要工程材料设备、主要施工装备及投资安排6.3.1.主要工程材料设备采购供应方案依据施工总体布置，合理布局材料储备仓库，做好防雷、防雨等防护措施，防止因材料意外损失而打乱材料供应计划，造成待料停工。加强与建设、监理单位的联系，积极做好主要材料、设备的招标采购、接货、验收、保管、发放等工作。根据本次建设单位组织的施工定测结果和施工图纸到位情况，及时编制甲供和自行采购材料设备的采购计划（规格、型号、数量、生产厂家等），及时上报监理、建设单位审核后严格按物资管理办法进行招标采购，并落实其到货时间、数量和质量，避免出现停工待料现象，延误进度。采用经检定合格的材料、设备，避免因材料、设备不合格造成返工、返修，影响工程进度。6.3.3.1.材料管理模式本工程线路分布长，为便于施工运输和管理，拟将光缆、钢管、标桩及复合槽等物资根据作业面分瓜州和敦煌两个场点屯放。为优质、高效、快速、有序地完成本标段工程任务，结合施工现场实际情况，实行“集中采购，统一管理，优化配置，严格核算”的材料管理模式。6.3.3.2.机构设置项目部设物资设备部专门负责管理各施工工点物资、材料的采购、存储和供应，同时各架子队配备专职物资管理人员。6.3.3.3.材料供应计划选派业务精、能力强的物资保障人员负责材料的采购、运输、保管。及时组织招标采购并与材料供应单位取得联系，进一步明确厂发料的采购情况，及时提出物资材料需求计划和办理有关手续。根据施工进度计划安排，结合现场贮备条件及材料特性、料源情况，合理安排材料供应进度计划。并根据实际施工进度情况，随时进行材料供应计划的调整。合理组织运力，随时调整运力，与运输单位或个人签订常年运输合同或季节性运输合同。依据施工总体布置，合理布局材料储备仓库，做好防火、防盗、防爆等防护措施，防止因材料意外损失而打乱材料供应计划，造成待料停工。6.3.2.主要工程材料的到货计划根据建设方施工进度安排结合现场调查资料及施工进度计划规划。材料供应计划表序号设备材料名称单 位数 量2014年8月9月10月11月1光缆条公里203114892站场光、电缆条公里38383钢管 80米 146010004604光缆接续盒个 82825洋镐把6004002006铁锹把6004002007对讲机台 20206.3.3.关键施工装备的数量及进场计划为了确保工程施工的顺利进行，单位将调配充足的、适用的施工运输设备、施工机具、仪器仪表，机械设备及仪器仪表自8月份开始陆续进场，加强日常保养和维护管理，合理使用，满足施工的需要。拟投入本工程的主要施设备表见下表序号设备名称及描述（类别、型号、厂家）数量制造时间新旧程度自有或租赁1皮卡车4辆2014年90%租赁2面包车1辆2012年80%租赁3工程车1辆2012年80%租赁4双排车1辆2012年80%租赁5挖机4台2013年90%租赁6数字万用表34401A天津5块2014年100%自有7兆欧表29B-1上海5个2014年90%自有8接地电阻测试仪ZC-29B-2上海3个2014年90%自有9光时域反射仪6000E美国2台2011年90%自有10光功率计HP81536美国2台2011年90%自有11光纤熔接机滕仓-80S日本2台2014年95%自有12光源、光功率计266A5550美国2台2011年95%自有13专业工具天津6套2014年90%自有6.4.施工组织方案6.4.1.施工流程安排在总体布置时，遵循“重视环境、保护环境”的原则，做到不扰民，不污染环境。统筹规划、合理布局、节约用地、尽量减少对环境的影响。根据施工区段内线路分布情况，线路建筑安装、光缆接续及引入等分项工程按光电缆线路建筑安装顺序组织施工，确保工程有序、均衡，提前完成。本标段工程项目较多，工程量大，工期紧张，开工后各分项工程安排各作业队开辟多个作业面同时施工，进行平行流水作业。6.4.2.施工具体安排负责施工的工班驻地配套有临时仓库、厨房、居住区等。进场后即进行施工准备，建立必要的技术、人员和物资条件，进行施工任务布点、施工机具调遣、施工定测、岗前培训、技术交底、按规定报批有关方案和报告。施工组织管理流程图如下：批准施工人员和机械设备进场，人员培训。编制材料、设备采购计划，到货检验。施工复测和调查编制实施施工组织设计编制施工进度计划编制质量计划编制安全技术措施审核设计文件参加设计交底签订配合、监护协议编制技术标准，进行安全、技术交底。申请开工首段定标施工过程中安全、质量进度控制工程协调与配合隐蔽工程检查和签，质量检验评定。工程质量保修开通、交付使用申请验收编制竣工文件签订施工协议7.主要工程施工技术方案根据本工程的特点和进度要求，通信工程按照先干线通信线路的施工，后完成站场通信线路的施工，再进行光缆接续、测试顺序进行施工。正式开工前做好线路的施工调查、施工技术交底工作；强调关键工序、关键工艺，兼顾整体创优。光、电缆线路工程重点抓好埋深、防护、光缆的电气及传输性能；将光缆接续作为质量控制的重要环节，线路建筑做到内实外美，强化标准线工作。光缆线路的施工应按照施工规范有关规定进行，特别是光缆的接续、埋深、机械防护等应严格按要求执行，确保施工质量。1、光缆埋深：硬土不小于1.2米，沙砾土不小于0.9米，软石不小于0.7米。光电缆通过公路、便道及沟渠不小于1.2米。2、单条直埋光缆接续前，最外层金属护套对地绝缘电阻不应低于10km。3、光缆接头处的弯曲半径不应小于护套外径的20倍。4、光缆中继段光纤线路衰减的测试值应小于光缆中继段光纤线路衰减计算值。5、一个光缆中继段内每根光纤接续损耗平均值应符合下列指标：单模光纤a0.08dB（1310nm、1550nm）；6、光缆进入通信站引入室后应做绝缘接头，室内、室外金属护套及金属加强芯应断开，并彼此绝缘。光缆线路施工工艺和方法施工工艺流程图（见下页）处理NYNYYNNY施工准备审核设计文件、内部技术交底径路复测光缆单盘测试退补处理合格否光缆配盘技术人员划线、缆沟开挖监理方是否验证签字光缆敷设、防护处理回填、接续、标识等线路工程合格否光缆引入、制作成端指标测试结束监理方是否验证签字通信线路施工工艺流程图7.1.径路复测以设计文件为依据，协同业主、监理对光缆径路进行复测，确定防护方式、数量、规格及施工方法。确定光缆布放时卸车地点。确定穿越公路、铁路的具体位置及施工方法。7.2.单盘测试对照订货合同核对单盘光缆的规格程式和制造长度，出厂测试资料及合格证是否齐全。外观检查：检查外包装有无破损，将外包装有严重损坏或外护层有损伤的重点进行检查。光缆开盘后，确认A、B端并在盘上标注明确，用光时域反射仪测试光缆长度。在1310nm、1550nm双窗口测试单盘光缆光纤损耗、每公里平均损耗及背向散射曲线的均匀性。同时提前一天通知旁站监理工程师进行旁站，签认测试记录表。7.3.光缆配盘首先应该综合单盘测试资料，单模光纤按模场直径差别最小配盘。根据目前光缆制造技术，如采购方无特殊要求，工厂在成缆时，一般制成2km的标准盘，配盘时应重点考虑光纤的光学特性和几何特性。由于光纤拉制时可制成几十公里乃至上百公里的光纤，所以在成缆后，相邻出厂编号光缆内部光纤的光学特性和几何特性比较接近，配盘时最好按光缆的出厂编号顺序配盘。将合格的单盘测试有关数据填写在配盘卡片上。配盘卡填写好后，按配盘原则及技术要求，排列单盘光缆的顺序。根据径路复测台帐光缆沟长和所规定的各项预留长度，核算所配光缆的实际用长度，并在径路图上找出光缆接头点，接头位置尽量避免落在河床、水渠、坟地及其他障碍物上，若配盘盘长过长、过短或落在障碍物上，应进行适当调整。配好的光缆进行一次全面检查，检查无误后，将配好的光缆卡片，从中继段的A端向B端编号，按顺序粘好，编制配盘表作为光缆敷设的施工资料。7.4.光电缆沟的开挖开挖前，使用地下电缆探测仪进行径路探测，以防挖坏既有管线。沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。采用人工开挖，过轨、过道采用液压顶管方式通过，并提前预埋防护钢管。区间光缆施工采取人工和机械开挖方式，站场光、电缆采用人工开挖方式。严格按照复测路径白线标记开挖，电缆沟的转弯半径不小于光缆直径的20倍，沟底平整，保证沟底宽度在3040cm之间。“沟直、底平、无杂物”，走向合理，深度合格。回填路肩、护坡时要分层夯实，按工务标准回复原貌。遇有骨架护坡或混凝土护坡地段，光缆径路不上护坡或路肩，在路基坡脚以外合适地段选择径路开挖。遇有马槽、土堆时，缆沟深度以地平面（即土堆两侧的自然地面）开始算起，光缆过桥时，敷设在桥外侧的桥槽内。特别注意有与地下管线、电力电缆交越的地方要小心开挖，先用扣槽电缆防护好，然后再进行开挖，避免对地下管线损伤，同时根据现场地形、土质及施工进度随时调整人力，保证下一道工序顺利进行。在路肩开挖时，提前联系工务部门、站前专业，监理工程师，提交施工方案，采取铺设纤维编织布或布袋装土等方式进行防护，禁止污染道碴，回填时要夯实并恢复原样。施工时做好审批和安全防护检查工作，施工技术人员、监理工程师和质量监督人员按照施工规范和设计要求，检查记录，确认合格后进入下一道工序。光电缆沟开挖示意图如下图所示7.5.光缆的敷设与回填本工程拟采用人工敷设的方法敷设光、电缆。在既有通信、信号及电力线路5米范围内严禁动用机械施工，在既有管线附近人工开挖时采取轻挖轻刨的方式，既有光、电缆裸露时应先可靠防护后再施工。在铁路路肩上敷设施工时，应注意行车及人身安全，敷设后应尽快恢复，避免影响路基安全。当遇到特殊困难地带不便整盘敷设时，宜采用倒出盘，倒“”字敷设。敷设时光、电缆的弯曲半径不小于护套外径的20倍。困难地段不小于护套外径的15倍。敷设后测试光、电缆的对地绝缘情况。外护套不能有损伤，敷设后当天应先回填30mm的细土，不使光、电缆在外裸露过夜。接续前再次测试光缆的对地绝缘。回填应先填细土，回填路肩时要分层夯实，回填土应密实，余土填至沟顶并高出地面1020cm。回填前有施工技术员、监理工程师和质量监督人员检查光电缆防护情况，确认合格签字后方可进行回填。电缆标桩直线距离50米，埋设于缆沟正上方，在接续点及转弯、过轨、过桥及余留处加埋。在站场以及铁路路肩上敷设施工时，应注意轨行车辆及人身安全，敷设后应尽快恢复，避免影响路基安全。光缆沟回填时沟内不得回填石块和腐蚀性物质，一般地段挖出的土全部回填在缆沟上。对路肩、桥头、护坡、水沟、道路等影响铁路路基稳定危及行车人身安全的地方应按要求分层回填并夯实整平，运走余土，将破坏的路面、水沟、护坡按标准修复完整。施工过程中必须严格组织并由专人指挥。使用良好的联络手段，严禁未经培训的人员上岗，严禁在无联络的情况下作业。7.6.光缆接续引入及成端光缆接续采用熔接，光纤接续的环境必须清洁，接续过程中应特别注意防潮、防尘、防震。光缆各连接件及工具、材料应保持清洁，确保接续质量和密封质量。光纤接续时，采用OTDR进行监测。双向平均接续衰耗值合格后，才允许按工艺要求安装于接头盒内，接头盒安装完毕后，进行双向复测，无变化后，由监理工程师旁站，并检查是否合格，签字确认，才能按要求防护及回填，每个接头盒内应放置接续卡片。光缆在接头处，金属外护套和金属加强芯应紧固在接头盒内，同侧金属外护套和金属加强芯相互连通，但两侧金属护套和金属加强件应绝缘不接地。光纤接续后的收容余长单端引入引出不小于0.8m，两端引入引出的不小于1.2m。光缆成端：光缆进入引入通信机械室后，用绝缘节对光缆金属部件进行室内外绝缘处理，经地沟引至光缆终端盒，按照设计图纸在各站终端，将接入网用的区段光纤用光尾纤引出至设备的ODF架。光缆在地沟内绑扎好，在引入室挂名牌并注明方向，尾纤按要求进行标识。引入光缆成端时，光缆弯曲半径不应小于其外径的20倍。见下图光缆接续施工工艺流程图。NNYY开 始清洗光缆、接头盒及其附件、放置光纤熔接机开剥光缆、清洗光纤、接好OTDR开剥光缆、清洗光纤通知开始接续检查接续光缆是否正常制作光纤端面检查端面质量是否合格放电熔接测量接头损耗是否合格光纤余长收容复测收容及接续质量接头损耗是否变化封装接头盒，检查气闭性，接头防护接下一根是否全部接完查明原因，如属熔接原因，则重接结 束断开、重接查明原因，再接YNNY有变化无变化光缆接续施工工艺流程图7.7.电缆的接续及终端引入严格按照设计要求和施工规范进行电缆接续。电缆接续前应确认电缆端别正确并进行单条电缆测试，确认电缆内所有芯线无断、混线及接地障碍，绝缘良好，并复测电容耦合值进行记录。电缆的开剥尺寸应符合接头盒的要求。芯线接续加焊后采用热缩密封，加焊使用无腐蚀性助焊剂和高质量焊锡焊接。分歧电缆提前预制并测试绝缘电阻。电缆接续时应进行施工测试，以检查电缆接续后的线路有无混线及断线故障，以及各接续点交叉是否正确，其绝缘电阻应符合规范要求，接头封装前应进行芯线对号及绝缘测试。在接续过程中对电气特性等各项指标认真测试并做好记录，填写接续卡片，确保接续质量，并由监理工程师、质量监督人共同检查，签字确认合格后进入下一道工序。电缆成端时，如成端为焊接方式则保证焊点牢靠、焊点饱满、有光泽；如为卡接方式，则保证卡接接触可靠。机械室侧电缆金属护套应接入工作地线排，无地线排侧做绝缘成端。7.8.光缆测试光缆指标测试：在光缆接续（包括终端接续）完成后，分别使用光源、光功率计和光时域反射仪，采用介入损耗法、后向散射法，测试线路衰减、接头损耗及光缆长度，并达到规范要求。用光源、光功率计测试每根光纤的衰减值，测试结果小于中继段光纤线路计算值。采用OTDR测试光纤的后向散射信号曲线图，打印出每根光纤AB、BA两个方向的测试曲线，并将测试结果存入U盘，并由监理工程师、质量监督人共同检查，签字确认合格后进入下一道工序。7.9.过渡施工保证措施 与产权单位取得联系，并提报过渡实施措施，在征得产权单位的同意后进行具体过渡方案实施，进行过渡时，必须请产权单位派人员予以协调配合。 技术人员仔细审核设计图纸，并对过渡线路和设备进行详细的施工调查，拟订施工过渡具体操作方案及绘制精确的过渡施工图，请甲方和监理批准后实施。过渡前应进行充分的施工准备，精心安排参与施工过渡人员的组织准备工作及施工材料、设备的准备等，为施工过渡提供有力保障。过渡时应服从专人统一指挥，保障通信联系畅通，各作业人员分工明确，互相配合。关键工序实行双岗，设专人防护。在按提前拟定的过渡方案施工时，施工人员及时就位，各种施工用具齐全，并事先准备应急措施，做到万无一失。坚决执行“三不动，三不离”的原则，施工现场杜绝闲人进出，对重要部位派专人盯守，发现异常立即报告。熟悉了解线路和设备过渡方案的每一步意图，使作业过程始终处于可控状态。过渡前对参加过渡施工作业人员进行详细的技术交底，针对通信线路或设备倒接作业特点和可能发生的情况，制订相应措施。通信线路或设备倒接前，根据过渡方案，对关键环节的操作进模拟演练。设现场联络员，负责随时将现场情况与各有关部门保持密切联系。加强职工教育，从思想上要高度重视既有线通信过渡施工，牢固树立“安全为天，质量为本”的观念。规范作业程序，严格执行铁路系统有关的运营检修规程和作业票制度，确保既有线路的正常运营。合理利用过渡时间，必须在给定的时间内完成分项工程过渡施工。主动与产权单位联系，认真仔细调查，摸清既有线路、设备运用情况，掌握详尽的过渡技术资料。7.10.特殊地段的施工组织光电缆经在过雅丹地貌（四工农场至芦草沟区间K85+900K90+200）时，由于此段地形平缓、开阔，地势南高北低，略向北倾斜，地表植被稀少，戈壁滩地质居多，风沙较大，开挖难度高。开挖缆沟作业前我单位拟先用机械平整出作业面，然后步步推进，完成光电缆沟的开挖，为了防止开挖好的缆沟被风沙掩埋，当天开挖的当天敷缆，不敞沟过夜，争取在最短的时间内完成此段的施工，同时做好各项防护措施。8.施工管理措施8.1.施工组织设计管理措施各单位工程编制施工组织设计，对冬期施工、雨季施工、安全生产、环境保护等宜编制专项施工组织设计，并在总体施工组织设计的基础上编制分年度施工组织设计。工程标段、重点工程和专项施工组织设计由建设单位批准，其他单位工程和分年度施工组织设计由总监理工程师批准。8.2.质量目标和保证措施8.2.1.质量目标确保全部工程达到铁道部现行工程质量验收标准。单位工程一次验收合格率达到100%。8.2.1.1.质量保证体系（1）质量管理组织机构建立以项目经理为组长的质量管理领导小组，实施工程质量管理，切实兑现对建设单位所做出的质量目标承诺，落实质量保证体系各项工作。质量管理组织机构图组长项目经理副组长副经理副组长总工程师工程技术部部长安质环保部部长物资设备部部长施工架子队
