发电工程空冷部分(正文).docx

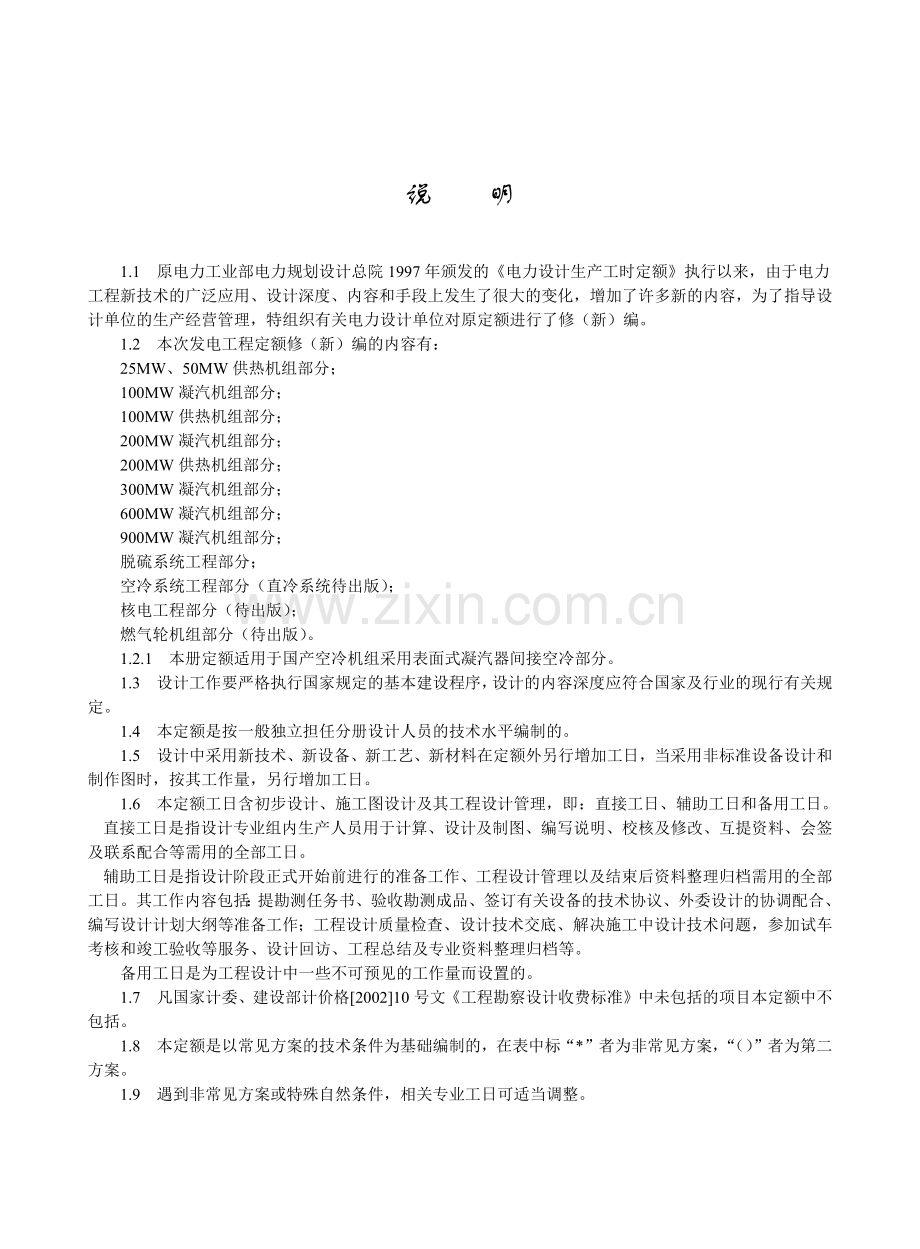

说 明

1.1 原电力工业部电力规划设计总院1997年颁发的《电力设计生产工时定额》执行以来，由于电力工程新技术的广泛应用、设计深度、内容和手段上发生了很大的变化，增加了许多新的内容，为了指导设计单位的生产经营管理，特组织有关电力设计单位对原定额进行了修（新）编。
1.2 本次发电工程定额修（新）编的内容有：
25MW、50MW供热机组部分；
100MW凝汽机组部分；
100MW供热机组部分；
200MW凝汽机组部分；
200MW供热机组部分；
300MW凝汽机组部分；
600MW凝汽机组部分；
900MW凝汽机组部分；
脱硫系统工程部分；
空冷系统工程部分（直冷系统待出版）；
核电工程部分（待出版）；
燃气轮机组部分（待出版）。
1.2.1 本册定额适用于国产空冷机组采用表面式凝汽器间接空冷部分。
1.3 设计工作要严格执行国家规定的基本建设程序，设计的内容深度应符合国家及行业的现行有关规定。
1.4 本定额是按一般独立担任分册设计人员的技术水平编制的。
1.5 设计中采用新技术、新设备、新工艺、新材料在定额外另行增加工日，当采用非标准设备设计和制作图时，按其工作量，另行增加工日。
1.6 本定额工日含初步设计、施工图设计及其工程设计管理，即：直接工日、辅助工日和备用工日。
直接工日是指设计专业组内生产人员用于计算、设计及制图、编写说明、校核及修改、互提资料、会签及联系配合等需用的全部工日。
辅助工日是指设计阶段正式开始前进行的准备工作、工程设计管理以及结束后资料整理归档需用的全部工日。其工作内容包括：提勘测任务书、验收勘测成品、签订有关设备的技术协议、外委设计的协调配合、编写设计计划大纲等准备工作；工程设计质量检查、设计技术交底、解决施工中设计技术问题，参加试车考核和竣工验收等服务、设计回访、工程总结及专业资料整理归档等。
备用工日是为工程设计中一些不可预见的工作量而设置的。
1.7 凡国家计委、建设部计价格[2002]10号文《工程勘察设计收费标准》中未包括的项目本定额中不包括。
1.8 本定额是以常见方案的技术条件为基础编制的，在表中标“*”者为非常见方案，“（）”者为第二方案。
1.9 遇到非常见方案或特殊自然条件，相关专业工日可适当调整。

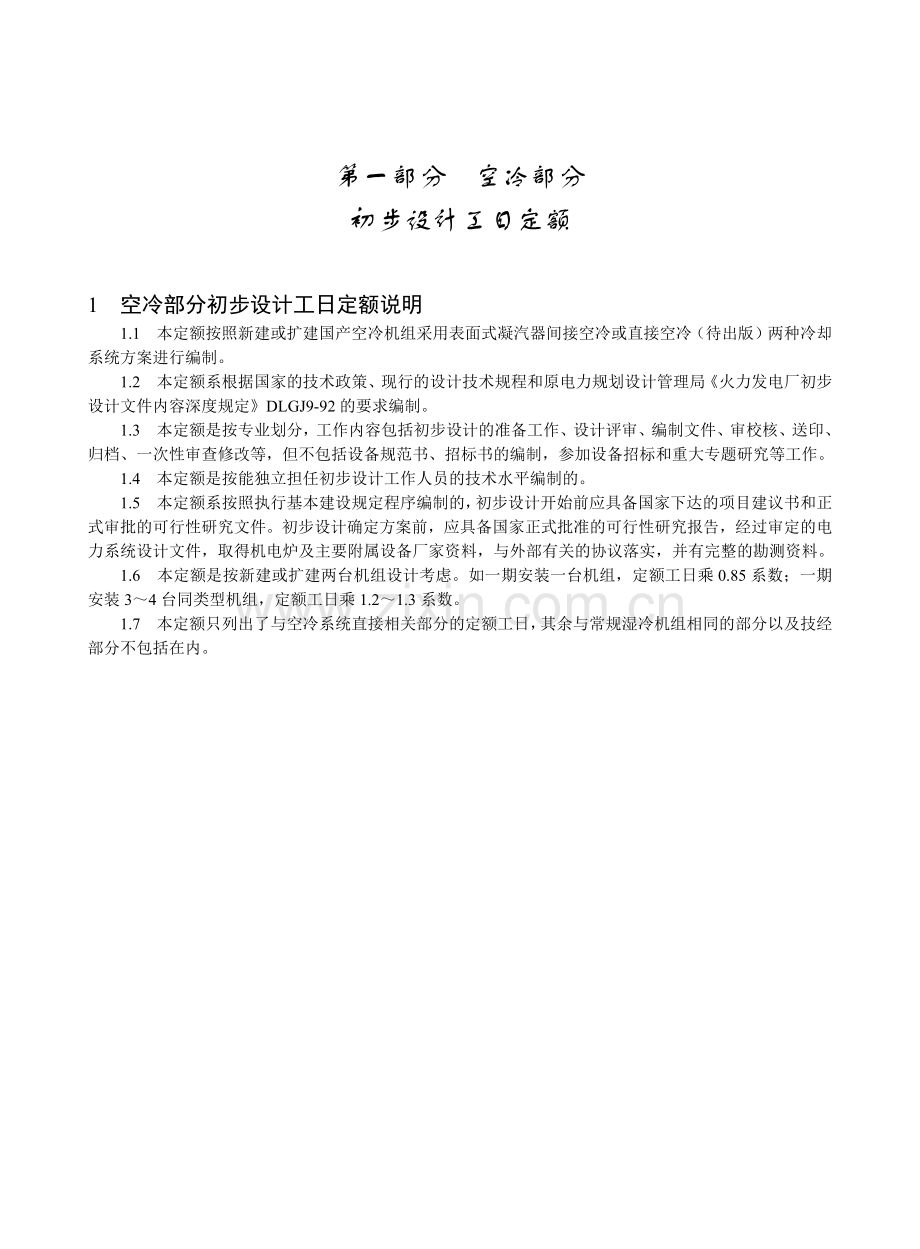

第一部分 空冷部分
初步设计工日定额

1 空冷部分初步设计工日定额说明
1.1 本定额按照新建或扩建国产空冷机组采用表面式凝汽器间接空冷或直接空冷（待出版）两种冷却系统方案进行编制。
1.2 本定额系根据国家的技术政策、现行的设计技术规程和原电力规划设计管理局《火力发电厂初步设计文件内容深度规定》DLGJ9-92的要求编制。
1.3 本定额是按专业划分，工作内容包括初步设计的准备工作、设计评审、编制文件、审校核、送印、归档、一次性审查修改等，但不包括设备规范书、招标书的编制，参加设备招标和重大专题研究等工作。
1.4 本定额是按能独立担任初步设计工作人员的技术水平编制的。
1.5 本定额系按照执行基本建设规定程序编制的，初步设计开始前应具备国家下达的项目建议书和正式审批的可行性研究文件。初步设计确定方案前，应具备国家正式批准的可行性研究报告，经过审定的电力系统设计文件，取得机电炉及主要附属设备厂家资料，与外部有关的协议落实，并有完整的勘测资料。
1.6 本定额是按新建或扩建两台机组设计考虑。如一期安装一台机组，定额工日乘0.85系数；一期安装3～4台同类型机组，定额工日乘1.2～1.3系数。
1.7 本定额只列出了与空冷系统直接相关部分的定额工日，其余与常规湿冷机组相同的部分以及技经部分不包括在内。

2 空冷部分初步设计工日定额
表面式凝汽器间接空冷系统方案
序
号
专业
名称
工日定额（工日）
备 注（主要技术条件等）
2×100MW
（2×125MW）
2×200MW
2×300MW
2×600MW
1
热机
34
44
80
126
按空冷汽轮机及其常规方案与间接空冷系统部分进行匹配和组合考虑。
2
电气
27
35
64
101
按空冷系统的电气部分与整体工程合并成册考虑。
3
热控
110
131
218
320
空冷系统的控制方式和控制水平：集中或就地集中控制，控制设备采用DCS或PLC。
4
供水
239
323
598
969
采用钢筋混凝土自然通风冷却塔，散热器水平（微倾）布置在塔内，设地下水箱和地下水泵房以及阀门间、氮气设施间等。
5
水工结构
239
311
560
884
空冷塔体的结构选型、散热器架构的优化布置、循环水泵房结构选型、其余附属建（构）筑物的布置。
6
暖通
11
14
24
38
集中采暖区采暖系统和常见通风、空调方案
7
化水
11
14
24
38
系统比较简单，循环冷却水采用除盐水，进行加药处理。
8
其他
18
20
32
57
其他有关专业配合等。
9
合计
687
892
1601
2535

第二部分 空冷部分
施工图设计工日定额

1 空冷部分施工图设计工日定额说明
1.1 本定额适用于新建两台国产空冷机组火力发电工程采用表面式凝汽器间接空冷系统或直接空冷系统（待出版）设计，执行2000年批准颁发的《火力发电厂设计技术规程》，执行安全可靠，经济适用，符合国情的电力建设方针和节水、节能、节约原材料等政策。定额的常见技术条件是根据国内已有同类工程设计中已经使用和审定的技术条件而制订的。
1.2 本定额是按照执行国家规定的基本建设程序编制的，施工图设计应具备规定的开工条件：即有正式批准的初步设计，设计技术原则明确，设计基础资料齐备，外部有关协议落实。施工图的设计内容和深度应符合原电力建设总局一九八○年颁发的“火力发电厂施工图设计成品内容深度规定”和电力规划设计总院的有关规定。
1.3 定额的专业分工：定额的专业设计分工原则上参照湿冷机组，按多数院的习惯分工考虑。
当有关院的专业设计分工与本定额不一致时，可以根据分工的差异把相应的卷册工日划拨给相应的专业。
1.4 定额工日的计算方法：
1.4.1 根据不同工程设计的具体技术条件，列出各专业施工图阶段需要完成的图纸卷册目录。
1.4.2 查工日定额总的部分，按卷册汇总得各专业卷册设计施工图定额工日之和。
1.4.3 专业定额工日=[卷册设计施工图定额工日之和+辅助工日（准备工日）+专业备用工日+施工图总图工日+辅助工日（资料归档工日）]×调整系数
1.4.4 施工图总定额工日=各专业定额工日之和+备用工日
专业备用工日是本定额的一个重要组成部分，主要用于工程综合管理和专业内部不可预计的工作。
1.5 非常见方案定额工日的修正
1.5.1 对机组建设台数不同的新建工程有关专业的定额工日可乘以下调整系数：
一台
二台
三台
四台
0.85～0.95
1
1.05～1.1
1.1～1.2
1.5.2 扩建与上期单机容量一致的同类型机组，且扩建技术条件与上期工程类同时，有关专业卷册定额工日乘0.3～0.8系数。当扩建机组的容量和技术条件与上期工程不同时，有关专业的定额工日乘1.1～1.2系数。
1.5.3 厂址位于地震区或当主要建筑物采用人工地基时，土建及水工结构专业定额总工日乘以下调整系数：
非地震区
7°地震区
8°地震区
人工地基
0.95
1
1.07
1.03～1.05

1.5.4 对集中采暖区，暖通专业的定额工日乘1.2～1.6的系数，非采暖区乘0.8的系数，具体按以下调整：
华东
中南
西南
东北
西北
华北

0.8～1.2

1.3～1.6

1.6 定额的卷册编号与现行制图标准一致：
J — 05 — 12
册号、即第12册
卷号、即第5卷
专业代号，J为热机专业，按电力规划设计总院颁发的制图标准的规定
热机：J
电气：D
暖通：N
土建：T
热控：K
水工工艺：S
水工结构：S
化水：H

1.7 本定额当有二种及以上不同时出现的常见方案时，除第一常见方案外，其他常见方案均在工日栏以“（）”表示；定额的非常见方案均在工日栏内以“*”号表示。对集中采暖期采暖用工以**号表示。
1.8 由于采用空冷机组造成常见方案汽轮机本体机座及有关管道活用率降低所增加的工日另行考虑（包括采用落地轴承后的变化）。

2 空冷部分工日定额常见方案技术条件：
2.1 表面式凝汽器间接空冷系统方案
2.1.1 全部采用国产设备。
2.1.2 主要设备为空冷汽轮机，表面式凝汽器和椭圆钢管钢翅片散热器。
2.1.3 空冷塔为钢筋混凝土自然通风冷却塔。
2.1.4 空冷系统的控制纳入DCS或采用PLC，并设有单独的就地操作箱柜。
2.1.5 空冷系统内的密闭循环冷却水为除盐水，其循环过程中的水质化学处理按加药考虑。

3 空冷部分常见方案施工图设计工日定额汇总表
表面式凝汽器间接空冷系统方案：
机组容量（MW）
专业
项目
热机
电气
热控
供水
水工结构
化水
暖通
其他
备注
2×100
（2×125）
定额总工日1602
70
64
303
524
556
24
24
37

辅助工日（准备工日）占3%、4%
2
2
9
19
22
1
1

施工图总图工日占5%、8%、10%
7
3
24
33
45
1
2

备用工日占4%
2
2
12
21
22
1
1

卷册设计工日
58
55
255
448
462
21
21

辅助工日（归档工日）占1%
1
1
4
5
7
0.5
1

2×200
定额总工日2080
92
87
404
653
739
32
32
41

辅助工日（准备工日）占3%、4%
4
2
12
30
29
1
1

施工图总图工日占5%、8%、10%
9
5
32
45
59
1.5
2

备用工日占4%
4
3
17
25
30
1
1

卷册设计工日
75
77
339
548
613
28
27

辅助工日（归档工日）占1%
1
1
4
5
8
0.5
1

2×300
定额总工日3735
170
156
742
1118
1356
58
58
77

辅助工日（准备工日）占3%、4%
6.5
4
22
45
54
1.5
1

施工图总图工日占5%、8%、10%
17
4
60
90
136
3
5

备用工日占4%
6
3
29.5
45
54
2
1

卷册设计工日
139
136
623
930
1098
51
50

辅助工日（归档工日）占1%
1.5
2
7.5
8
14
0.5
1

续表
机组容量（MW）
专业
项目
热机
电气
热控
供水
水工结构
化水
暖通
其他
备注
2×600
定额总工日5914
274
251
1199
1680
2194
94
94
128

辅助工日（准备工日）占3%、4%
11
7
36
95
88
3
2

施工图总图工日占5%、8%、10%
27
6
97
129
220
5
7

备用工日占4%
11
5
48
72
88
4
4

卷册设计工日
223
220
1007
1372
1776
82
80

辅助工日（归档工日）占1%
2
2
12
12
21
1
1

注：其它辅助工日均含在卷册设计工日中。 4 空冷部分设计工日定额常见方案施工图成品汇总表
表面式凝汽器间接空冷系统方案
机组容量（MW）
专业
项目
热机
电气
热控
供水
水工结构
化水
暖通
合计
2×100
（2×125）
卷数
3
1
1
4
1
1
1

册数
4
4
10
14
9
4
6

总计图纸（张）
24
33
213
118
119
20
25

2×200
卷数
3
1
1
4
1
1
1

册数
4
4
10
14
9
4
6

总计图纸（张）
24
40
275
156
123
20
25

2×300
卷数
3
1
1
4
1
1
1

册数
4
4
10
14
9
4
6

总计图纸（张）
29
44
340
163
142
20
30

2×600
卷数
3
1
1
4
1
1
1

册数
4
4
10
14
9
4
6

总计图纸（张）
29
53
405
205
175
20
30

5 空冷部分施工图设计各专业工日定额汇总表
表面式凝汽器间接空冷系统方案

5.1 供水专业
编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
第1卷
总的部分

S0101
空冷系统总图及总说明
3张，10页
40
3张，15页
46
3张，20页
82
3张，25页
137

S0102
空冷系统安装及运行说明
1张，15页
40

1张，20页
46
1张，25页
82
1张，30页
125

S0103
设备及主要材料清册
8页
8
10页
11
15页
26
20页
37

第2卷
循环水泵房工艺部分

S0201
循环水泵房安装图
10
36
15
46
20
92
25
137

第3卷
空冷塔内工艺部分

S0301
空冷塔内冷却三角安装图
12
49
15
61
17
107
20
175

S0302
空冷塔内循环水管道布置安装图
25
44
30
61
35
112
40
187

S0303
空冷塔地下泵房安装图
5
28
6
38
8
56
10
75

S0304
空冷塔停运保护系统安装图
4
25
6
27
8
41
10
62

S0305
散热器冲洗水管道安装图
4
20
6
30
8
61
10
87

S0306
塔内给排水管道布置图
2
12
3
15
4
26
5
37

S0307
高位（膨胀）水箱制造安装图
6
32
8
34
8
51
8
69

S0308
地下钢水箱制造安装图
10
32
15
38
20
61
25
87

S0309
氮气储气罐及冲洗水泵间安装图
6
32
8
34
8
51
8
69

第4卷
循环水管道安装工艺部分

S0401
循环水管道布置安装图
20
49
30
61
35
102
40
150

5.2 水工结构专业

编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
第5卷

S0501
循环水泵房土建施工图
29
97
30
108
35
170
45
239

S0502
空冷塔风筒及基础施工图
17
100
17
150
20
338
25
573

S0503
空冷塔散热器支承架构施工图
20
107
23
180
25
280
30
430

S0504
氮气瓶间及冲洗水泵间结构图
6
20
6
22
6
40
7
57

S0505
阀门间结构图
8
36
8
36
10
65
14
115

S0506
塔内地下泵房结构图
14
39
14
48
15
80
18
143

S0507
塔内配电间及电子设备间结构图
5
26
5
27
6
48
8
81

S0508
循环水加药间结构图
10
21
10
21
12
40
15
72

S0509
空冷塔总布置及膨胀水箱支架结构图
10
16
10
21
12
36
13
67

5.3 热控专业

编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
第4卷

K0401
空冷系统热工控制总图
8
34
10
44
12
84
15
126

K0402
空冷热工控制设备与材料清册
14
26
18
29
25
59
30
101

K0403
空冷DCS系统I/O清册
25
34
30
44
35
84
40
126

K0404
空冷系统控制逻辑图
40
65
50
88
65
153
80
239

续表
编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
K0405
空冷系统DCS控制柜施工图
45
15
60
22
75
40
90
76

K0406
空冷系统电动门及配电箱施工图
16
23
20
33
23
59
25
94

K0407
空冷系统就地控制柜施工图
25
19
35
26
40
49
42
88

K0408
空冷系统导管电缆连接图
5
17
6
22
8
40
10
63

K0409
空冷系统热工控制电缆清册
30
11
40
15
50
30
65
57

K0410
空冷系统电缆走向施工图
5
11
6
15
7
25
8
38

5.4 电气专业

编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
D0931
空冷系统380V电气接线图
12
17
15
26
15
50
18
84

D1024
空冷系统低压配电装置及变压器安装
5
11
5
13
5
20
5
26

D1215
空冷系统电缆敷设及接地布置图
8
14
10
20
12
34
15
60

D1411
空冷系统照明
8
13
10
17
12
32
15
50

5.5 化学专业

编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
第4卷

H0401
总说明
1本
2
1本
2
1本
4
1本
5

续表
编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
H0402
化学加药处理设备管道安装图
10
9
10
14
10
25
10
36

H0403
空冷取样设备管道安装图
5
5
5
6
5
10
5
20

H0404
厂区管道安装图。
5
5
5
6
5
12
5
21

5.6 热机专业

编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
第1卷
总的部分

J0108
空冷汽轮机特点与热力系统说明
10页
11
15页
15
20页
27
25页
45

第3卷
汽机附属机械及辅助设备安装图

J0308
空冷汽机房附属机械及辅助设备安装图
2
6
2
7.5
2
11
2
21

第17卷
空冷汽轮机有关管道安装图

0

采用汽泵卷号
J1701
空冷汽轮机热力系统有关管道补充安装图
12
23
12
30
15
52
15
89

J1702
空冷汽轮机有关其它管道安装图
10
18
10
22.5
12
39
12
67
含辅机冷却水
注：汽机设备选型、叶片优化、设计背压优化
汽轮机机座、加热器平台设计配合

5.7 暖通专业

编 码
卷册名称
100(125MW)机组
200MW机组
300MW机组
600MW机组
备注
图纸张数
工日
图纸张数
工日
图纸张数
工日
图纸张数
工日
第3卷

N010
总说明及设备材料清册
4
2
4
3
5
5
5
7

N0102
氮气瓶间采暖通风
3
6+3**
4
8+4**
5
15+7**
5
26+10**

N0103
阀门间采暖
3
6**
4
8**
5
14**
5
17**

N0104
塔内地下泵房采暖通风
6
8+4**
6
10+4**
6
16+8**
6
26+10**

N0105
塔内配电间及电子设备间通风空调
5
5
5
8
5
14
5
21

N0106
采暖外线
4
3**
4
5**
4
8**
4
10**

说明：对集中采暖区，采暖用工以**号表示

第三部分 空冷部分
各专业各卷册分项说明

1 表面式凝汽器间接空冷系统方案
1.1 供水专业
S0101空冷系统总图及总说明
机组容量
(MW)
图 纸 张 数
工 日
2×100
（2×125）
3张＋10页
40
2×200
3张＋15页
46
2×300
3张＋20页
82
2×600
3张＋25页
137
设计内容及范围：
1. 包括综合性说明书、图纸、卷册目录
2. 图纸包括空冷系统图、空冷装置总布置图。
3. 施工图说明叙述设计依据、空冷系统设计原则、空冷装置及其它设备管道施工安装程序和运行中应注意的主要事项。
S0102空冷系统安装及运行说明
机组容量
MW
图 纸 张 数
工 日
2×100
（2×125）
15页＋1张
40
2×200
20页＋1张
46
2×300
25页＋1张
82
2×600
30页＋1张
125
设计内容及范围：
1. 安装及运行说明，包括系统设计依据、当地气象条件、系统工艺流程、系统保证值、系统启停步骤、冬季运行步骤以及安装和运行中应注意的问题。
2. 空冷系统性能曲线，包括使用不同曲线或表格表示出不同热负荷、不同气温下系统冷却水进出水温、对应背压等。
S0103 空冷系统设备及主要材料清册
机组容量
（MW）
图 纸 张 数
工 日
2×100
（2×125）
8页
8
2×200
10页
11
2×300
15页
26
2×600
20页
37

设计内容及范围：
1. 详细开列系统各设备及主要材料的名称、型号、规范、单位和数量。

S0201 循环水泵房安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
20
36
2×200
25
46
2×300
25
92
2×600
25
137

设计内容及范围：
1.包括泵房布置总图、设备、管道安装图、设备材料表，水循环系统水力计算以及必要的说明。

S0301空冷塔内冷却三角安装布置图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
12
49
2×200
15
61
2×300
17
107
2×600
20
175

设计内容及范围：
1. 包括空冷塔内设备布置总图、散热器在塔内布置图、散热器安装图，散热器布置计算等。
S0302 空冷塔内循环水管道布置安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
25
44
2×200
30
61
2×300
35
112
2×600
40
187
设计内容及范围：
1. 空冷塔内循环水管、各冷却段进出水分配管、高位水箱与循环水主管之间的连接管、各冷却段至高位水箱连接管等的布置安装。
2. 冷却段配水计算。
3. 管道应力计算。

S0303空冷塔地下泵房安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
5
28
2×200
6
38
2×300
8
56
2×600
10
75
设计内容及范围：
1. 泵房总布置图
2. 冲洗水泵、稳压水泵、排水泵安装图。

S0304空冷塔停运保护系统安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
4
25
2×200
6
27
2×300
8
41
2×600
10
62
设计内容及范围：
1. 氮气源接口至缓冲罐至高位水箱、地下水箱管道连接布置图。
2. 氮气储气罐安装图
3. 充氮管道管径计算。

S0305散热器冲洗水管道安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
4
20
2×200
6
30
2×300
8
61
2×600
10
87
设计内容及范围：
1. 冲洗水泵间布置安装图，冲洗水泵安装图。
2. 冲洗水管道总布置图，各冷却段冲洗接口布置图。
3. 冲洗系统水力计算。

S0306塔内给排水管道布置图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
2
12
2×200
3
15
2×300
4
26
2×600
5
37

设计内容及范围：
1. 空冷塔内排水管道布置图。

S0307高位（膨胀）水箱制造安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
6
32
2×200
8
34
续表
机组容量
（MW）
图 纸 张 数
工 日
2×300
8
51
2×600
8
69

设计内容及范围：
1. 水箱总图，制造详图以及必要的说明。
2. 零部件制造图。
3.水箱容积计算、结构稳定计算。

S0308地下钢水箱制造安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
10
32
2×200
15
38
2×300
20
61
2×600
25
87

设计内容及范围：
1. 水箱总布置图、安装制造图，零部件制造图。
2. 水箱容积计算和结构稳定计算。

S0309氮气储气罐及冲洗水泵间安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
6
32
2×200
8
34
2×300
8
51
2×600
8
69

设计内容及范围：
1. 氮气储气罐间平面布置图， 剖面图。
2. 氮气瓶布置图或外接氮气总管连接图。
3. 冲洗水泵间平面图、剖面图。
4. 冲洗水泵安装图。
5. 设备材料汇总。

S0401 循环水管道布置安装图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
20
49
2×200
30
61
2×300
35
102
2×600
40
150

设计内容及范围：
1. 空冷塔与汽机房间循环水管道布置及安装设计，包括管道应力稳定计算，检查井、人孔设计，防腐设计等。
2. 再扩建的管道规划布置。
3. 安装材料表。

1.2 水工结构专业

S0501 循环水泵房土建施工图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
29
97
2×200
29
108
2×300
35
170
2×600
45
239

设计内容及范围：
1、 泵房建筑平面、剖面图。
2、 梁、柱、板模板图及配筋图。
3、 柱间支撑、屋面支撑系统结构图。
4、 钢格栅板、钢平台布置及结构图。
5、 地下部分配筋图。
6、 核算泵房抗滑、抗倾稳定、地基承载力验算。
7、 设备基础图。
8、 控制室布置图。
9、 建筑大样图。
10、抗震构造图。
11、部件详图。

S0502 空冷塔风筒及基础施工图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
17
100
2×200
17
150
2×300
20
338
2×600
25
573

设计内容及范围：
1、 根据工程实际风荷载、温度荷载等电算风筒、人字柱和基础配筋图。
2、 塔筒的平面、剖面、立面图。
3、 塔筒的几何尺寸及基础几何尺寸图。
4、 塔筒、梁、柱、基础配筋图。
5、 埋件布置图。
6、 爬梯、塔顶栏杆及避雷装置图。
7、 部件详图。
8、 2×300MW和2×600MW机组的塔体高度已超出现行《水工设计技术规定》（NDGJ 5－88）的适用范围，因而需对塔体的风振系数和塔体的屈曲稳定进行专题研究;按《构筑物抗震设计规范》（GB 50191－93）规定其塔体面积超出9000m2 在抗震设计时需按时程分析法计算。

S0503 空冷塔散热器支承架构施工图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
20
107
2×200
23
180
2×300
25
280
2×600
30
430

设计内容及范围：
1、 塔内柱基础及布置图。
2、 散热器支撑架构几何尺寸及埋件布置图。
3、 散热器支撑架构配筋图。
4、 散热器支撑架构基础配筋图。
5、 散热器支撑架构内圈轻型封闭。
6、 塔内钢门制造图
7、 冷却三角间、钢板封闭布置及结构图。
8、 上散热器平台钢梯图。
9、 部件详图。

S0504 氮气瓶及冲洗水泵间结构图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
6
20
2×200
6
22
2×300
6
40
2×600
7
57

设计内容及范围：
1、 平面、立面、剖面图。
2、 梁板结构图。
3、 基础结构图。
4、 部件详图。

S0505 阀门间结构图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
8
36
2×200
8
36
2×300
10
65
2×600
14
115

设计内容及范围：
1、平面、立面、剖面图。
2、梁板结构图。
3、基础结构图。
4、部件详图。
S0506 塔内地下泵房结构图
机组容量
MW
图 纸 张 数
工 日
2×100
2×125
14
39
2×200
14
48
2×300
15
80
2×600
18
143

设计内容及范围
1、 平面、立面、剖面图。
2、 梁板结构图。
3、 地下部分配筋图。
4、 部件详图。

S0507 塔内配电及电子设备间结构图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
5
26
2×200
6
27
2×300
7
48
2×600
8
81

设计内容及范围：
1、平面、立面、剖面图。
2、梁板结构图。
3、基础结构图。
4、部件详图。

S0508 循环水加药间结构图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
10
21
2×200
10
21
续表
机组容量
（MW）
图 纸 张 数
工 日
2×300
12
40
2×600
15
67

设计内容及范围：
1、 面、立面、剖面图。
2、 梁板结构图。
3、 基础及零米结构图。
4、 部件详图。

S0509 空冷塔总布置及膨胀水箱支架结构图
机组容量
（MW）
图 纸 张 数
工 日
2×100
2×125
10
16
2×200
10
21
2×300
12
36
2×600
13
67

设计内容及范围：
1、 塔内平面布置图。
2、 膨胀水箱支架图。
3、 部件详图。

1.3 热控专业
