互联网情境一接入网概述.pptx

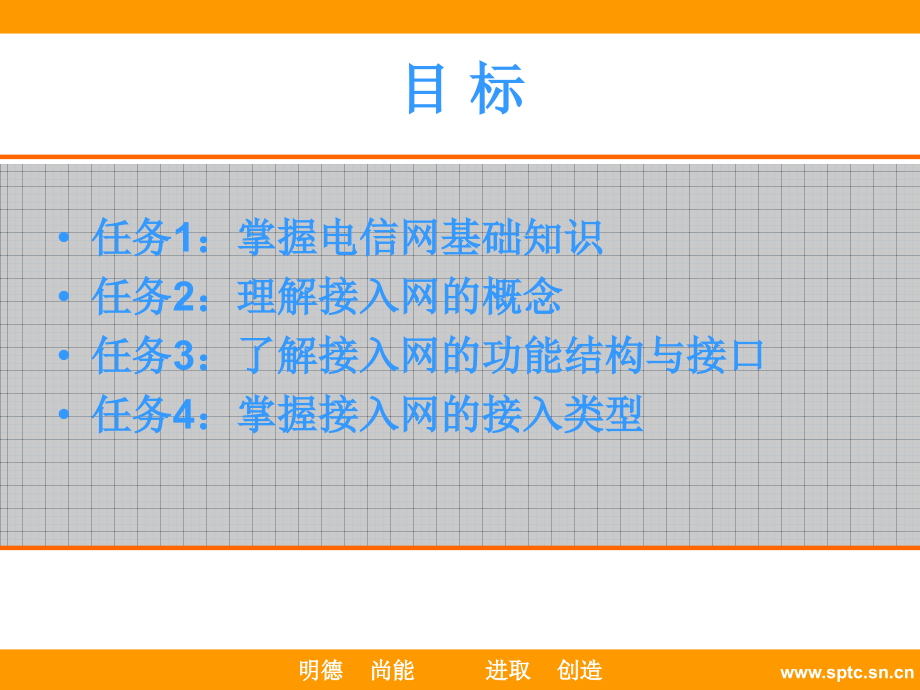

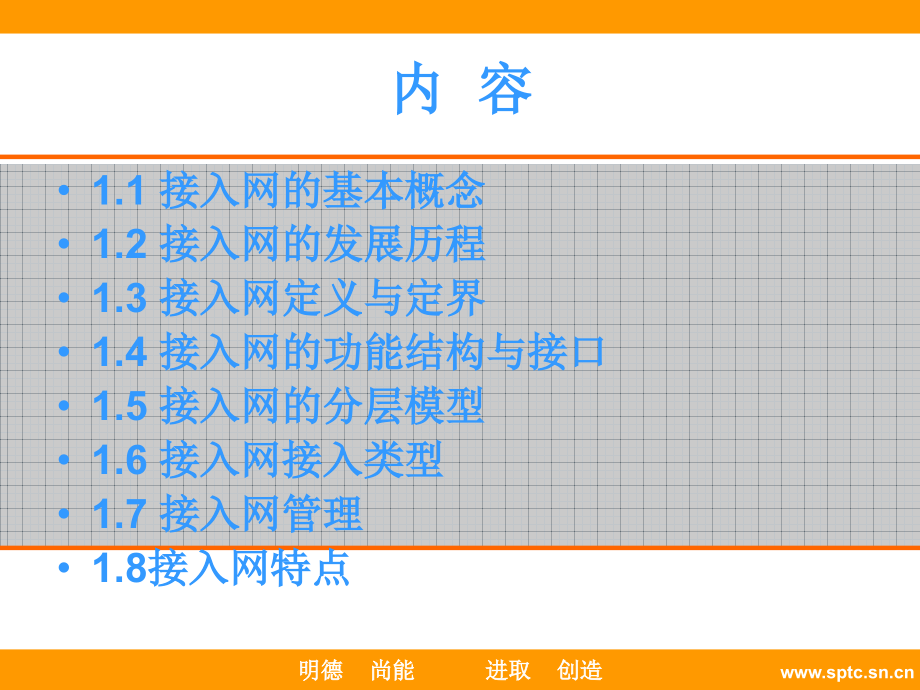

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,明德 尚能 进取 创造,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,明德 尚能 进取 创造,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,明德 尚能 进取 创造,目,标,任务,1,：掌握电信网基础知识,任务,2,：理解接入网的概念,任务,3,：了解接入网的功能结构与接口,任务,4,：掌握接入网的接入类型,内,容,1.1,接入网,的,基本概念,1.2,接入网的发展历程,1.3,接入网定义与定界,1.4,接入网的功能结构与接口,1.5,接入网的分层模型,1.6,接入网接入类型,1.7,接入网管理,1.8,接入网特点,任务,1,：掌握电信网基础知识,知识点：,1.,电信网的概念,2.,电信网的类型,3.,电信网的构成,4.,接入网在电信网中的地位和作用,5.,接入网的发展历程,教学手段：多媒体教学,视频演示,（,通信记忆,-,走过,30,年,、,未来移动通信,）,1.,电信网的概念,电信,是利用有线电、无线电、光或其他电磁系统，对符号、信号、文字、图像、声音或任何性质的信息的传输发射或接收。,由一定数量的节点和传输链路按照规定的协议，实现两点或多点之间的电信网。,现代电信网络正在向,综合化,、,宽带化,、,智能化,和,个人化,方向发展。,2,电信网的类型,（,1,）,按,区域或运营方式分为,公用通信网与专用通信网,（,2,）,按,信息类型分为,电话通信网与数据通信网,（,3,）,按,技术层次分为,业务网、传送网与支撑网,（,4,）,按,网络功能分为,交换网、传输网与接入网,业务网、传送网与支撑网,交换网、传输网与接入网,3,电信网的构成,（,1,）电信网的构成要素,硬件,：,交换系统、传输系统、终端设备,软件,：,信令协议。,图,1-1,电信网的基本要素,核心,交换设备,是现代电信网的核心。,基本功能是在电信网络大量的终端用户之间，根据用户的呼叫请求建立连接，相互传送话音、数据、图像等信息。,传输系统,是电信网内连接网络节点和终端设备的传输链路。,有线传输系统：电缆、光缆,无线传输系统：电磁波、卫星,信令,：,No.1,信令、,No.7,信令,电信协议,是通信双方必须遵守的规则的集合，也是电信系统设计和电信业务开发的基础。如：,OSI,、,TCP/IP,、,PPP,等,4.,接入网在电信网中的地位和作用,（,1,）作用,负责将电信业务透明地传送到用户。,目标：以光纤作传输介质，经济地向用户提供多种业务。,实际提供业务的实体，称业务节点。,（,2,）物理位置,是本地交换机（或远端模块）与用户之间的连接部分。,图,1-,2,电信网的基本组成,（,3,）网络组成,通常包括：用户线传输系统、复用设备、交叉连接设备或用户,/,网络终端设备。,（,4,）网络管辖范围,用户驻地网有大有小，大到一栋楼内一个公司的内部网，小到一个家庭的一部话机。,5.,接入网,的,发展历程,接入网是在铜线用户环路的基础上发展演变而来的；且将继续演变发展下去。,早期的用户接入线也被称为用户环路系统。,引入线,10-30m,配线电缆,500m,馈线电缆,5,km,分线盒,用户,分线盒,用户,接入网,交,换,机,交接箱,接入网（,AN,）概念提出的背景,业务的多样化趋势,（话音业务、非话业务，即时业务、非即时业务）,网络的数字化要求,用户线数字传输技术的逐渐成熟,：,A,、光传输技术用于用户线传输,B,、铜线数字传输技术发展迅速（,XDSLIDSL,HDSL,ADSL,）,C,、无线数字传输技术，例如：,GSM,CDMA,等,接入网和核心网区别,核心网,电信设施共享,高度综合集成,使用率高,工作在可控环境,现代新技术为主,技术演进迅速,软件为主,成本下降,数字技术为主,接入网,电信设施专用,分散独立,使用率低,工作在恶劣环境,原是老技术为主,技术演进缓慢,硬件为主,成本上升,模拟技术为主,接入网面临的问题,接入环境多样、差异极大,如何在不同环境下提供最佳接入方式？,不同接入用户接入需求差异大,如：个人用户和集团用户差异,如何量身定做提供个性化服务？,运营和接入管理是难题,如何有效控制用户的接入？,如何保证用户信息的安全？,接入网市场现状,1,竞争的格局,市场竞争,技术竞争,2,并存的格局,多家营运商并存,多种技术并存,3,竞争的影响,竞争的格局,市场竞争,市场竞争的实质,运营商抢占市场,接入网市场上，硝烟四起,各运营商“跑马圈地”，争抢用户,电信、网通、移动、有线电视公司、联通、铁通等,八仙过海，各显神通,提高服务,增加新业务,降低价格,广告宣传,恶意诋毁,甚至破坏设施等等,A,接入网,B,接入网,?,?,运营商,A,运营商,B,竞争的格局,技术竞争,在接入网大发展的今天,各种接入技术纷纷登场，技术大比拼,ADSL,Cable modem,Ethernet,WLAN,GPRS,CDMA-1X,并存的格局,多家运营商并存,并存才能形成竞争,竞争才能发展,多种技术并存,接入环境差异很大,接入需求差异很大,没有一种技术能满足,各种环境、各种需求的接入,竞争的影响,“有了选择真好”,发自用户内心的声音,竞争使用户,有了更多选择权,享受到更便宜、更好的服务,打破了行业垄断的神话,个别运营商独霸天下的日子已一去不复返,竞争给运营商,提供了发展的机会,同时也面临着生存的挑战,接入网在我国的发展,接入网概念的提出始于,1994,年,ITU-T,关于,V5,接口标准的制定。,90,年代中期，先进的,V5,接口光接入系统问世，我国才进入接入网的正式发展阶段。,1996,年开始进行为期两年的试验，而后推广。,1995,年全国接入网建设量约,50,万用户线，,1999,年达,800,万线，,2000,年约为,1000,万线。,北京、上海等大中城市进行“光纤到小区”和“光纤到智能大楼”的建设。,广电部门要将专用的,CATV,网改造为具有宽带数据和话音接入的宽带接入网。,接入网在其他国家的发展,日本：,1995,年开始，投资,200,亿美元，全面建设接入网。东京实施“光纤到智慧大楼”计划。,2000,年全日本,10%,的地区实现光纤到大楼，,2015,年实现光纤到用户。,韩国：,1998,年,7,月开始相关设备和技术的试验和测试，,1999,年,7,月正式开始宽带接入系统的建设和运营。韩国宽带接入技术选用,ADSL,技术，在全国已开通了,400,万线的,ADSL,设备，并拥有近,400,用户的规模。,美国,:,美国大西洋贝尔等多家公司计划投资,500600,亿美元为美国的,1000,多万用户更新用户环路；,Future Vision,公司在新泽西州进行了包含,MPEG-2,、,ATM,和,PON,在内的网络建设，最终用户将达,38000,户。,2000,年，美国约有,4000,万家庭使用光纤接入网。,作业：,1,、电信网的组成要素是什么？,2,、电信网是如何分类的？,3,、接入网的出处是什么？它在电信网中,有何的地位与作用？,任务,2,：理解接入网的概念,知识点：,1.,理解,接入网的,定义,2.,掌握接入网的定界,教学手段：多媒体教学,课前思考,接入网在电信网中的位置？,接入网前身的用户线路结构？,用户配线网结构回顾,引入线,10-30m,配线电缆,500m,馈线电缆,5,km,分线盒,用户,分线盒,用户,接入网,交,换,机,交接箱,历史回顾,以前，传统的电信网络没有独立的接入网,接入网的原型：最初的接入段,用户环路,连接用户终端到电话接入端局,由各种线缆及其附属设施构成,称为本地环路、用户线路,Local loop,Subscriber line,仅仅是一种专用设施,附属于电话网甚至附属于特定程控交换机,历史回顾,1,、一个降低接入段线路投资的组网概念提出的。,1975,年英国电讯,(BT),在苏格兰（格拉斯哥）举行的一次研讨会上首次提出了接入网的概念。,1976,年在（曼彻斯特）进行了组网可行性试验，,1977,年在苏格兰和伦敦地区进行推广应用。,1978,年在格拉斯哥会议上正式命名为,接入网组网,技术，随后由,Willesm,等人共同编辑了此次会议的文献集,-,电信网技术,。,1.,接入网的定义,接入网（,AN,）是由,业务节点接口（,SNI,）,和相关,用户网络接口（,UNI,）,之间的一系列传送实体（诸如线路设施和传输设施）所组成的为传送电信业务提供所需传送承载能力的实施系统，可经由,网管接口,Q,3,进行配置和管理。,2.,接入网的定界,网络侧：,通过,SNI,与业务节点（,SN,）相连；,用户侧：,通过,UNI,与用户终端设备（,TE,）或用户驻地网（,CPN,）相连；,管理方面：,通过,Q3,接口与电信管理网（,TMN,）相连，通常需经中介设备（,MD,）。,接入网由,TMN,进行配置和管理，完成电信业务的交叉连接、复用和传输。,接入网可以连接到多个业务节点,作业：,1,、什么是接入网？是如何界定的？,任务三,.,接入网功能结构与接口,知识点：,1.,了解接入网的功能结构,2.,掌握接入网的三个接口,教学手段：多媒体教学,1.,接入网功能结构,接入网有,5,个主要功能：,用户端口,功能（,UPF,）,业务端口,功能（,SPF,）,核心,功能（,CF,）,传送,功能（,TF,）,系统管理,功能（,SMF,）,1,）,.,用户端口功能（,UPF,）,作用：是将特定的,UNI,要求与核心功能和管理功能相适配。,主要功能：,终结,UNI,。,A/D,转换和信令转换。,UNI,的激活,/,去激活。,处理,UNI,承载通路及容量。,UNI,的测试和,UPF,的维护。,管理和控制功能。,2,）,.,业务端口功能（,SPF,）,作用：一是将特定,SNI,规定的要求与公用承载通路相适配，以便核心功能进行处理；二是选择有关信息，以便在,AN,系统管理功能中进行处理。,功能：,终结,SNI,。,将承载要求、时限管理和操作运行映射进核心功能组。,特定,SNI,所需要的协议映射。,SNI,的测试和,SPF,的维护。,管理和控制。,3,）,.,核心功能（,CF,）,核心功能位于,UPF,和,SPF,之间,作用：将各个用户端口,承载要求,或业务端口承载要求,适配,到公共传送承载体之中，包括对,协议承载通路,的,适配和复用,处理。,主要功能：,接入承载通路的处理。,承载通路的集中。,信令和分组信息的复用。,ATM,传送承载通路的电路模拟。,管理和控制。,4,）,.,传送功能（,TF,）,传送功能为接入网中不同地点之间公共承载通路提供传输通道，并进行所用传输媒质的适配。,主要功能有：,复用功能。,交叉连接功能（包括疏导和配置）。,管理功能。,物理媒质功能。,5,）,.AN,系统管理功能（,SMF,）,主要作用：是对,UPF,、,SPF,、,CF,和,TF,功能进行管理，如配置、运行、维护等等，进而通过,UNI,与,SNI,来协调用户终端和业务节点的操作。,主要功能：,配置和控制。,业务协调。,故障检测与指示。,用户信息和性能数据的采集。,安全控制。,通过,SNI,协调,UPF,和,SN,的时限管理与运行要求。,资源管理。,接入网的系统管理功能通过,Q,3,接口与电信管理网（,TMN,）进行通信，从而实现,TMN,对接入网的管理和控制。,另外，为了实时控制的需要，接入网的系统管理功能还通过,SNI,与业务节点系统管理功能（,SN,SMF,）进行通信。,1,）用户网络接口（,UNI,）,接入业务不同，接口类型和信号方式亦不同。,UNI,包括：,（）,模拟话机接口（,Z,接口）,（）,ISDN,BR,的,2B+D(144Kb/s)U,接口,（）,ISDN,PR,的,2Mb/s,基群接口,（）,各种专线接口（,64Kb/s,数据接口、话带数据接口,V.24,及,V.35,等）。,2.,接入网接口,UNI,分为,独立式,UNI,和,共享式,UNI,。,（,1,）独立式,UNI,UNI,SNI,TE,TE,AN,UNI,SNI,（,2,）共享式,UNI,2,）业务节点接口（,SNI,）,（,1,）,业务节点,节点类型,仅支持一种专用接入类型。,支持多种接入类型，支持相同的接入承载能力。,支持多种接入类型，支持不同的接入承载能力。,（,2,）,业务节点,接口类型,模拟接口（,Z,接口）；数字接口（,V,接口）。,V,接口经历,V1,V5,的发展。,ITU,T,开发和规范了两个新的综合接入,V,接口，即,V5.1,和,V5.2,接口。,（,3,）,业务节点,业务类型,：本地交换机、,IP,选路器租用线，或者特定配置下的点播电视和广播电视业务节点等。,3,Q,3,接口,Q,3,接口是,TMN,与电信网各被管理部分连接的标准接口。,接入网的管理应纳入,TMN,的管理范围之内，,AN,应通过,Q,3,接口与,TMN,相连，以便统一协调不同网元（如,AN,和,SN,）对,UPF,、,CF,、,TF,和,SPF,进行管理，形成用户所需要的接入和接入承载能力。,作业：,1,、接入网有哪几个主要功能模块？,2,、简单介绍接入网的主要接口？,任务,4,：掌握接入网的接入类型,知识点：,1.,了解,接入网的,分层模型,2.,掌握接入网的接入类型,3.,了解接入网管理,4.,理解接入网的特点,5.,了解接入网的设计原则,教学手段：多媒体教学,1,、接入网的分层模型,接入网,分层模型,包括：,接入承载处理功能层（,AF,）,、,电路层（,CL,）,、,通道层（,TP,）,、,传输媒质层（,TM,）,。,其中,TM,又分为,传输段层（,SL,）和物理媒质层（,ML,）,。,层与层之间相互独立；,相邻两层之间的关系是服务与被服务的关系。例如，通道层既是下面传输媒质层的客户，又是上面电路层的服务者。,1,电路层（,CL,）,电路层是关于在电路层接入点,AP,之间进行信息传送的功能层。,它独立于传输通道层。,直接为用户提供通信业务，例如，电路交换业务、分组业务和租用线业务等。,按照提供业务的不同来区分不同的电路层网络。,电路层网络的设备包括用于各种交换业务的交换机和用于租用线业务的交叉连接设备。,2,通道层（,TP,）,通道层是关于在传输通道层,AP,之间进行信息传送的功能层。独立于传输媒质层。为电路层（,CL,）网络节点提供透明的传输通道（即电路群），可以支持一个或多个电路层。,通道的建立由交叉连接设备完成,。,3,传输段层（,SL,）,是关于在段层,AP,之间进行信息传送到功能层，支持一个或多个通道层，如,SDH,通道、,PDH,通道。,4,物理媒质层（,ML,）,是关于实际媒质的功能层，如双绞线、同轴电缆、光纤、微波、卫星等，以支持传输段层网络。,各种功能组分层处理如图示,5,功能层属性,业 务,语音、视像、数据、传真,电 路,TDM,、分组、帧中继、,ATM,通 道,TDM,通道、帧中继通道、,ATM,通道、,IP,通道、,SDH,传输系统,有线系统，无线系统,【,双绞线电缆系统（,HDSL/ADSL,等）、同轴电缆系统、光纤接入系统、无线接入系统、混合接入系统,】,物理媒介,对绞线、同轴电缆、光缆、无线,6,传送层功能及要求,三个基本功能,：,适配、终端,和,矩阵（交叉）连接,。,要求：,每一层网络可独立于其它各层而定义，且能够拥有自己的操作和维护能力。如保护倒换、故障的自动故障恢复等,2.,接入网接入类型,1,PSTN,和,N-ISDN,接入类型,PSTN,接入（,144kbit/s,）；,ISDN,基本速率,2B+D,（,144kbit/s,）接入：,ISDN,基群速率（,1544kbit/s,，,2048kbit/s,）接入等。,2,宽带综合业务数字网（,B-ISDN,）接入类型。,基于,SDH 155Mbit/s,速率的接入；,基于信元,155Mbit/s,速率的接入；,基于,SDH 622Mbit/s,速率的接入；,基于信元,622Mbit/s,速率的接入；,低比特率,2.048Mbit/s,接入。,3,永久性租用线接入类型,64kbit/s,，,N64kbit/s,或,384kbit/s,（,H0-,信道），,1544kbit/s,，（,H12-,信道）,1920kbit/s,，,1984kbit/s,，,2048kbit,s,，,34Mbit/s,，,139Mbit/s,等速率的接入；,SDH VC,12,，,SDH VC,3,，,SDH VC,4,ATM,虚通路等接入。,4,数据业务网接入类,5,广播接入类,6,交互式视像接入类,接入网的技术类型,有线接入网,1,铜线接入网,采用普通电话线（双绞铜线）作为传输介质，铜线接入技术包括线对增容技术和数字用户线（,xDSL,）技术。,ADSL,是目前得到普遍应用的,xDSL,技术之一。,接入网的技术类型,图,1-1,2,ADSL,接入示意图,接入网的技术类型,2,光纤接入网,光纤接入网采用光纤作为传输介质，利用光网络单元（,ONU,）提供用户侧接口。,根据,ONU,放设的位置不同，可分为光纤到大楼（,FTTB,）、光纤到路边（,FTTC,）或光纤到小区（,FTTZ,）、光纤到户（,FTTH,）或光纤到办公室（,FTTO,）。,接入网的技术类型,图,1-1,3,光纤接入网示意图,接入网的技术类型,3,HFC,接入网,混合光纤同轴电缆（,HFC,）接入网采用光纤和同轴电缆作为传输介质，是电信网和有线电视（,CATV,）网相结合的产物。,接入网的技术类型,图,1-1,4,HFC,接入网示意图,接入网的技术类型,无线接入网,无线接入网是由业务节点接口（,SNI,）和用户,网络接口（,UNI,）之间的一系列传送实体组成，为传送电信业务而提供所需传送承载能力的无线实施系统。,无线接入网可以全部或部分地替代有线接入网，具有组网灵活、使用方便和成本较低等特点，无线接入技术也是实现个人通信的关键技术之一，无线接入技术是无线通信技术与接入网技术的结合。,接入网的技术类型,在无线通信中，频率影响着数据传送量和传送速率，传输功率决定有效信号的可传输距离，并保持信号的可被理解性。,频 段 名 称,频 率 范 围,波 长 范 围,长 波,中 波,短 波,超短波,30kHz,300kHz,300kHz,3000kHz,3MHz,30MHz,30MHz,300MHz,10000m,1000m,1000m,100m,100m,10m,10m,1m,微 波,分米波,0.3GHz,3GHz,100dm,10dm,厘米波,3GHz,30GHz,10cm,1cm,毫米波,30GHz,300GHz,10mm,1mm,表,1-,3,无线电波频段的划分,接入网的技术类型,图,1-,15,无线接入网示意图,接入网的技术类型,无线接入按用户终端的可移动性，可以分为固定接入和移动接入；按传输带宽的宽窄，可以分为窄带接入和宽带接入。,1,固定无线接入网,固定无线接入（,FWA,或,FRA,）是指用户终端固定或仅在小范围区域移动的无线接入方式。,接入网的技术类型,宽带固定无线接入技术,多路多点分配业务（,MMDS,）,直播卫星系统（,DBS,）,本地多点分配业务（,LMDS,）,接入网的技术类型,2,移动无线接入网,移动无线接入是指用户终端处于可移动情况下的无线接入方式。,第三代移动通信技术，即,3G,技术，,无线局域网（,WLAN,）,蓝牙（,Bluetooth,）,3.,接入网管理,1,系统管理功能结构,TMN,是通过对接入网的,NEF,的管理来实现对接入网的管理。具体说，,TMN,是通过,Q3,代理和管理信息库（,MIB,）来管理,AN,NEF,的。,有线接入网,无线接入网,接入网,铜线接入网,光纤接入网,HFC,FTTC,EPON,GPON,数字用户线,固定无线接入网,一点,多址,微波,卫星,移动无线接入网,线对增容,HDSL,ADSL,APON,VDSL,固定,接入,VS,AT,直播,卫星,无绳,电话,蜂窝,电话,集群,调度,无线,寻呼,综合接入,PON,2,接入网的运行与维护,TMN,对,AN,OSF,进行监测，控制接入网的各种运行功能，包括用户端口功能的硬件实施。,OSF,还控制着接入网的维护，根据接入类型和实施方式确定其测试能力和规程。,3,接入网的管理功能,配置管理,（设备配置、软件配置）、,故障管理,、,性能管理,和,安全管理,等功能。,配置管理：,对网络的,拓扑结构、资源配备、使用状态,等配置信息进行建立、读出、修改、删除等。,故障管理：,告警监测、故障定位、测试、业务恢复以及修复、维护故障日志等。,性能管理：,监测（误码、抖动、衰减）、分析、控制等,安全管理：,包括通信伙伴认证、访问控制、数据保密和数据完整性保护等。,计费管理：,主要提供费率管理功能和账单管理功能。,限时管理功能：要求,AN,与,SN,进行实时协调，该类功能由,ANSMF,通过,SNI,与,SN,SMF,共同完成。,非限时功能：要求,SNI,两侧相互协调。该功能由,AN-SMF,和,SN-SMF,通过与,Q,3,接口协调来共同完成。,管理又可分为：限时管理与非,限,时管理,4,用户端口功能组的管理,包括：用户端口控制和用户端口测试。,（,l,）用户端口控制,激活,/,去激活,功能,阻塞不阻塞,功能,配置,功能,测试,功能,（,2,）用户端口测试,故障检测与指示,性能监测,5,核心功能组的管理,（,l,）核心功能控制,（,2,）核心功能监测,6,业务端口功能组的管理,（,l,）业务端口控制,（,2,）业务端口监测,7,传送功能组的管理,（,1,）传送功能控制,（,2,）传送功能监测,8,AN-SMF,的管理,（,l,）,AN-SMF,控制,（,2,）,AN-SMF,监测,1,业务量密度低,2,完成复用、交叉连接和传输功能,3,提供各种综合业务,4,网径较小,5,成本与用户有关,6,成本与业务量无关,7,线路施工难度大,8,光纤化程度高,9,运行环境恶劣,10.,组网能力强,4.,接入网特点,5.,接入网设计原则,1,、工程设计必须贯彻国家的通信行业发展和技术经济政策，合理利用资源，节约用地，不占或少占良田。执行国家防空、抗震、环境保护等有关规定。,2,、工程设计必须保证通信网整体通信质量，技术先进，经济合理，切合实际，安全可靠。应进行多方案技术经济比较，提高经济效益，降低工程造价。,3,、在工程设计中，应采用定型的产品。没有入网合格许可的主要设备、材料不得在基本建设工程中使用。,4,、工程设计应与城市规划、通信发展规划和通信发展总体规划相适应，近期建设方案应与远期发展规划相结合。,5,、有线接入网的建设规模和采用的技术方式应按其自身的特点、经济性及满足年限、不同地区用户发展的轻重缓急分期分批独立进行，应与通信业务的发展相适应，并做到适度超前。,6,、接入网系统设计应统筹考虑，具有开放性、安全性和灵活性，便于新业务、新技术的引入。,7,、为充分发挥接入网的效益，便于日常维护，在建设接入网的同时应建立相应的维护管理系统。,作业：,1,、什么是接入网？其在电信网中的位置和作用是怎样的？,6,、接入网主要包含哪些功能组？它们的主要作用、功能有哪些？,8,、接入网接入类型有几种？,课改班补充内容,1,、接入网拓扑结构,2,、接入网支持的业务,1.,接入网的拓扑结构,网络的拓扑结构是指组成网络的各个节点通过某种连接方式互连后形成的总体物理形态或逻辑形态，称为物理拓扑结构或逻辑拓扑结构。,电信网的基本结构形式主要有网型网、星型网、复合型网、总线型网、环型网和树型网。,1.,接入网的拓扑结构,图,1-1,1,电信网的基本结构,1.,接入网的拓扑结构,通信网类型,性能,项目,网 型 网,星 型 网,复 合 型 网,环 型 网,总 线 型 网,树 型 网,经济性,差,好,较好,好,较好,较好,稳定性,好,差,较好,较差,较好,较好,扩展性,较好,好,较好,差,很好,较好,对节点要求,高,高,较高,较高,低,较高,L,与,N,L,=,N,(,N,1)/,L,L,=,N,1,L,=,N,L,=,N,+1,表,1-,2,不同结构类型电信网的主要性能比较,1.,接入网的拓扑结构,注：,L,为链路数，,N,为节点数。,接入网的拓扑结构对接入网的网络设计、功能配置和可靠性等有重要影响。,1.,接入网的拓扑结构,1.3.1,有线接入网的拓扑结构,1,铜线接入网拓扑结构,2,光纤接入网拓扑结构,以总线型、星型、环型、树型作为其基本的拓扑结构。,3,HFC,接入网拓扑结构,以树型为主。,1.,接入网的拓扑结构,1.3.2,无线接入网的拓扑结构,两类：无中心拓扑或对等式拓扑、有中心拓扑。,无线接入网的接入覆盖模式主要有宏区、小区、微区、微微区,4,种。,2.,接入网支持的业务,1,电信业务分类,电信业务是指利用电信技术和电信基础设施为不同用户提供的各种信息发送、传输和接收等电信服务项目的总称。,2.,接入网支持的业务,1,）,基础电信业务与增值电信业务,基础电信业务是指提供公共网络基础设施、公共数据传送和基本语音通信服务的业务。,增值电信业务是指利用公共网络基础设施提供的电信与信息服务的业务。增值电信业务通常简称为增值业务,2.,接入网支持的业务,2),电信新业务与智能业务,电信新业务具有智能化、个人化、宽带化、多媒体化和多样化等特点。,能业务是指利用智能网或智能平台方式提供的电信业务。,3),电信业务的实现方式,非智能方式,智能方式,智能网已逐步成为现代通信提供新业务的首选解决方案。,2.,接入网支持的业务,2,窄带接入业务,（,1,）,PSTN,普通电话业务。,（,2,）,N-ISDN,业务。,（,3,）,DDN,专线业务。,（,4,）,PSPDN,业务。,（,5,）无线市话业务。,2.,接入网支持的业务,3,宽带接入业务,（,1,）,xDSL,业务。,（,2,）,Cable Modem,业务。,（,3,）,FTTX+LAN,业务。,（,4,）,LMDS,业务。,（,5,）,WLAN,业务。,
