输煤皮带系统栈桥楼面防水卷材施工专项方案--------------中煤建安第七工程有限公司

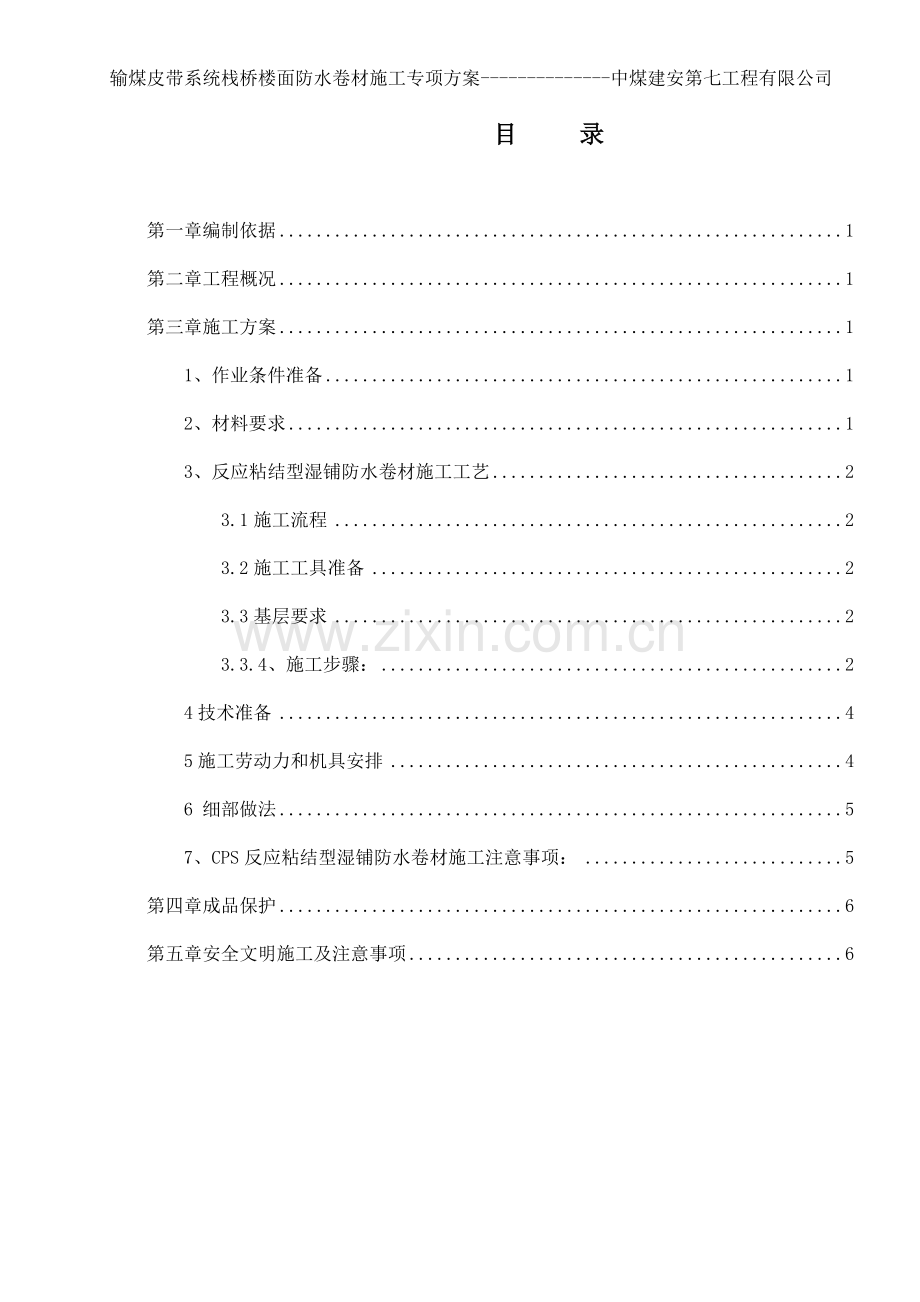

目 录

第一章编制依据 1
第二章工程概况 1
第三章施工方案 1
1、作业条件准备 1
2、材料要求 1
3、反应粘结型湿铺防水卷材施工工艺 2
3.1施工流程 2
3.2施工工具准备 2
3.3基层要求 2
3.3.4、施工步骤： 2
4技术准备 4
5施工劳动力和机具安排 4
6 细部做法 5
7、CPS反应粘结型湿铺防水卷材施工注意事项： 5
第四章成品保护 6
第五章安全文明施工及注意事项 6

第一章编制依据
本工程防水方案主要适用于各栈桥楼面防水施工。
本工程防水标准为不允许渗水，表面无湿渍。杜绝“跑、冒、滴、渗、漏”等质量隐患的出现。
主要编制依据为：
1 设计变更通知单，编号004，图纸编号S2175-211X-ST-1。
2 《建筑工程施工质量验收统一标准》（GB50300-2001）。
3 图集《09CJ20》
第二章工程概况
输煤皮带系统栈桥防水工程包括1#转运站至2#转运站栈桥、2#转运站至3#转运站栈桥、4#转运站至破碎楼栈桥、破碎楼至5#转运站栈桥、5#转运站至6#转运站栈桥、6#转运站至7#转运站栈桥、6#转运站至气化装置栈桥，共计7条栈桥。
第三章施工方案
1、作业条件准备
基层表明清理干净，监理验收。
2、材料要求
材料需见证取样，检验合格。
其中CPS反应粘接型高分子湿铺防水卷材选用国内一流品牌的产品，产品经过复验合格后方可进行施工。 （防水工程施工部位及做法）
序号
部 位
防 水 做 法
备注
1
栈桥楼地面
a) 面层：30厚C20细石混凝土，内配置双向冷拔丝碳钢丝Φ4@200钢筋网，偏上布置，保护层≥10mm；
b) 防水层：铺设两道1.5mm厚CPS反应粘接型高分子湿铺防水卷材；1:3水泥砂浆局部找平；
c) 板与板之间缝隙做法见09CJ20第30页，缝上用密封膏密封。
d) 承重结构：钢骨架轻型板。
应注意做好伸缩缝位置、皮带支腿位置的防水
3、反应粘结型湿铺防水卷材施工工艺
湿铺法：是指将用于非外露防水工程的湿铺防水卷材，用水泥凝胶（素水泥浆）与基层粘结的施工方法。适用于各类工业与民用建筑的屋面、地下室等防水工程，特别适用于防水等级较高、施工环境较差、潮湿、赶工期的防水工程。
3.1施工流程
基层清理、修补、润湿→节点密封、附加增强层→配制水泥素浆→弹基准线试铺→撕开卷材底部隔离纸→刮涂水泥素浆→卷材铺贴（滚铺法、抬铺法）→辊压排气→卷材搭接、收头密封→成品养护及保护→检查修补→质量验收
3.2施工工具准备
基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。
施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒、热风枪或喷枪等。
防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。
3.3基层要求
基层表面应坚实、平整、干净、充分湿润无积水，并符合以下条件，其已办理验收、工作面移交手续：
①各种构件已安装并固定完毕。
②清除基层表面油污、砂子等杂物，凸出表面的石子、砂浆疙瘩等应清理干净。
③阴阳角采用水泥砂浆抹成圆弧形，阴角圆弧最小半径50，阳角圆弧最小半径20。
④基面若有明水，扫除即可施工。
3.3.4、施工步骤：
①、基面清理：
A、清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物；
B、阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
C、基面若有明水，扫除即可施工。
②、配置水泥素浆：
按水泥：水=2:1（重量比）。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。
③、弹基准线试铺：
根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。
④、撕开卷材底部隔离纸：
卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折。
⑤、刮涂水泥素浆：
其厚度视基层平整情况而定,一般为2～3mm，过薄达不到最优粘结效果，过厚则水泥素浆堆积宜开裂。刮涂时应注意压实、抹平。刮涂水泥素浆的宽度比卷材的长、短边宜各宽出100mm，并在刮涂过程中注意保证平整度。
⑥、卷材铺贴：
A、滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。
B、抬铺法: 把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
⑦、辊压排气：
待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。
⑧、搭接封边、收头密封：
单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用CPS胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。长边为加温自粘搭接,搭接宽带不小于80mm。大面积铺贴完成后24小时再进行搭接边施工，施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风枪边加温边粘结。
双面粘卷材搭接边施工：直接将上下卷材搭接处的隔离膜撕开，搭接边刮涂（大面积涂刮水泥素浆时同时施工）水泥素浆胶搭接在一起，直接用水泥素浆封口,长、短边搭接宽度：不小于80㎜。最后用水泥素浆抹平封死。
⑨、成品养护及保护：
晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖。
⑩、检查修补:
检查所有卷材面有无撕裂、刺穿、气泡情况，维修时将缺陷部位清理干净，并严格按缺陷部位尺寸重新再铺贴卷材，边缝用CPS密封膏封边处理。
A、卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
B、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
C、防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
D、侧墙卷材防水层的保护层与防水层应粘结牢固。结合紧密，厚度均匀一致。
E、卷材搭接宽度的允许偏差为±10mm。
4技术准备
1、施工技术人员熟悉施工图纸，编制详细的切实可行的施工方案、技术措施，以便指导施工。
落实技术岗位责任制，责任到人。
2、施工前，由专业工长对防水施工人员进行技术安全交底，并进行班前讲话，强调施工要点及质量检验标准。
5施工劳动力和机具安排
1、选择资质符合要求，证件齐全，管理规范，有技术力量，并且有相关同类大型工程施工经验的防水卷材分包施工单位。我项目部设专人负责施工管理与现场的协调工作。
序号
项目
数量
备注
1
防水工
20人
要求具有上岗证
2
刷子
15把

6 细部做法
1 转角处节点处理
转角处施工不方便易渗漏水，应精心施工。转角处应做成圆角或折角以有利卷材贴实。永久保护墙和底板的转角处以及阴阳角部位应增铺卷材附加层，在三面角部位加铺卷材附加层，转角处卷材搭接尺寸严格按规范规定执行。转角处卷材附加层应选用与防水层同品种的卷材铺设，并应仔细铺贴严密。
1) 阴角裁减详见下图：
阴角组体图 阴角成形图
卷材阴角裁减

7、CPS反应粘结型湿铺防水卷材施工注意事项：
1）、CPS预铺/湿铺防水卷材铺贴时，在卷材收口处应回刮水泥素浆做为密封材料，以防止立墙收头处水份过快散失。
2）、相邻两排卷材的短边接头应相互错开300mm幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。
3）、防水层施工完毕后应尽快组织验收，及时隐蔽，不宜长时间暴晒。当卷材在立面施工且片幅较大时，可在边角部位辅以适当的固定措施。
4）、 在施工中卷材部位受到污染，可用干净的湿布清洁卷材等。
5）、 叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜留在沟底。
6）、严禁在雪天施工；五级风及其以上时不得施工；环境温度低于5℃时不宜施工。若施工中途下雨、下雪，应做好已铺卷材周边的防护工作。
7）、防水层在未做保护层前，不得在防水层上进行其他施工作业或直接堆放物品。
8）、CPS预铺/湿铺防水卷材防水层采用冷作业施工，材料进入工作面后若动用明火（如有钢筋焊接所产生的火星等），则卷材面需设临时保护措施。
9）、卷材铺设完成后，要注意后续的保护，钢筋笼要本着轻放的原则，不能在防水层上拖动，以避免对防水层的破坏。
10）、 绑扎钢筋过程中，如钢筋移动需要使用撬棍时应在其下设木垫板临时保护，以尽量避免破坏防水卷材。
11）、 使用喷枪前，检查液化气钢瓶开关及喷枪开关等各个环节的气密性，经检查确认完好后再点喷枪。喷枪点火时，喷枪开关不得旋到最大状态，应在点燃后缓缓调节，点燃喷枪不准对人或堆放卷材处，以免烫伤或着火。
12）、 施工人员应身着工作服，戴好防护用具，如安全带、安全帽、防护眼镜和防护手套。
13）、 现场施工人员必须穿软平底鞋，不得穿戴钉鞋，以免损伤卷材和影响表面施工质量。
第四章成品保护
1 加强施工人员的成品保护意识，设专人对于成品进行保护，责任到人。
2 施工人员勿使用尖锐工具损伤防水卷材，勿使用重物砸破卷材。
3 施工人员禁止穿带钉的鞋和带泥砂的硬底鞋在防水卷材上施工。
4 防水卷材施工完毕及时作保护层，以减少可能对防水层的破坏。
5 对于已造成破坏的防水卷材要及时进行妥善处理，并增设附加层加强。
6 对于施工缝处已埋设好的止水钢板要注意保护，禁止破坏。
第五章安全文明施工及注意事项
1 作业人员应经过安全技术培训、考核，持证上岗。工人必须熟知本工种的安全操作规程和施工现场的安全生产制度，服从领导和安全检查人员的指挥，自觉遵章守纪，做到“三不”伤害。
2 进入施工现场必须正确戴好安全帽，系好下颏带；在没有可靠安全防护设施的高处［2m(含)以上］、悬崖和陡坡施工时，必须系好安全带。
3 着装要整齐，严禁赤脚穿拖鞋、高跟鞋进入施工现场；高处作业时不得穿硬底和带钉易滑的鞋。严禁酒后作业。
4 工作时思想集中，坚守作业岗位，对发现的危险情况必须立即报告，未经许可，不得从事非本工种作业。
5 不满18周岁的未成年工，不得从事工程施工工作。
6 确保施工现场和配料场地通风良好，操作人员应穿软底鞋、工作服、扎紧袖口，并应配戴手套及鞋盖。涂刷处理剂和胶粘剂时，必须戴防毒口罩。外露皮肤应涂擦防护膏。操作时严禁用手直接揉擦皮肤。
7 施工现场的各种安全设施、设备和警告、安全标志等未经领导同意不得任意拆除和随意挪动。
8 材料存放于专人负责的库房内，严禁烟火并挂有醒目的警告标志和防火措施。
9 防水卷材采用热熔粘结，使用明火(如喷灯)操作时，应申请办理用火证，并设专人看火。配有灭火器材，周围30m以内不准有易燃物。
10 患有皮肤病、眼病、刺激过敏者，不得参加防水作业。施工过程中发生恶心、头晕、过敏情况等，应停止作业。
11 使用液化气喷枪及汽油喷灯，点火时，火嘴不准对人。汽油喷灯加油不得过满，打气不能过足。汽油应专门地点存放。
12 施工现场发生伤亡事故，必须立即报告领导，抢救伤员，保护现场。
13 涂刷冷底子油的地点严禁烟火，并不得在30m以内进行电焊、气焊等明火作业。
14 装运油的桶壶，应用铁皮咬口制成，严禁用锡焊桶壶，并应设桶壶盖。
15 运输设备及工具，必须牢固可靠，竖直提升，平台的周边应有防护栏杆，提升时应拉牵引绳，防止油桶摇晃，吊运时油桶下方10m半径范围内严禁站人。
16 当日施工完后应清理产生的施工垃圾，做到工完场清。
