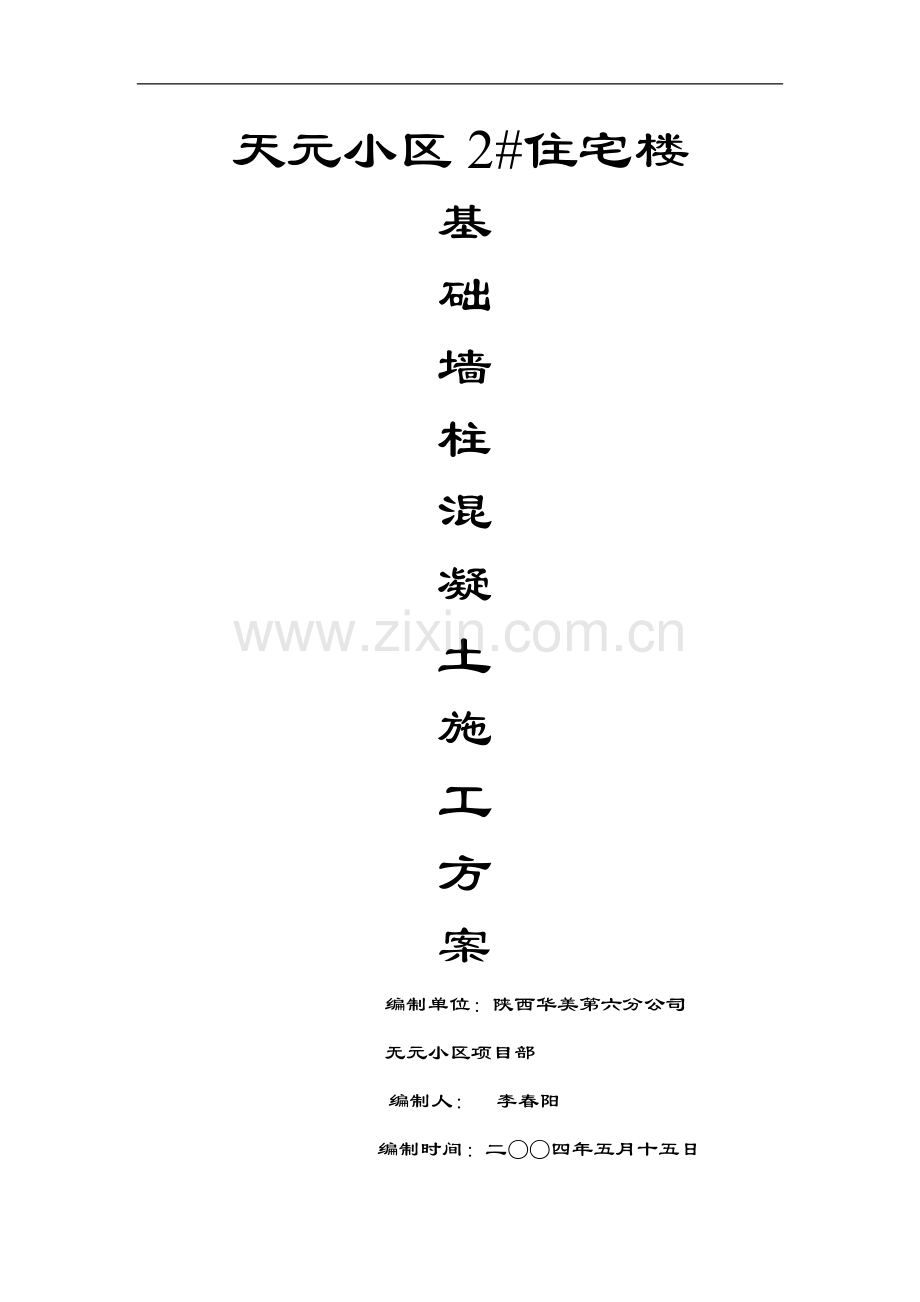

基础柱混凝土施工方案.doc

天元小区2#住宅楼
基
础
墙
柱
混
凝
土
施
工
方
案
编制单位：陕西华美第六分公司
无元小区项目部
编制人： 李春阳
编制时间：二○○四年五月十五日

施工组织设计（施工方案）报批表
工程名称
天元小区2住宅楼
建设单位
咸阳永嘉房地产有阴公司
施工组织设计
（施工方案）
名称
天元小区2住宅楼基础、墙、柱混凝土施工方案
编制单位
（项目部）
陕西华美建设有限公司第六分公司天元小区项目部
项目部审批意见
严格照本方案实施
项目经理：
（公章）
04年5月14日
分公司审批意见：
同意按比方案施工
分公司技术负责人:
柏安有
（公章）
2004年5月17日
监理（建设）单位审批意见：
同意按此方案施工严格配合计量，控制四专挖人员报监理处。
总监理工程师（建设单位项目负责人）：闫平
（公章）
2004年5月17日

天元小区2#住宅楼
基础墙、柱混凝土施工方案
一、施工工艺流程：
墙、柱钢筋 水、电、预埋 墙、柱模板 钢筋验收 水、电预埋验收 模板验收 墙、柱混凝土浇注 拆模养护 板、梁模板 板、梁钢筋 模板、钢筋验收 板、梁混凝土浇筑。
二、施工方案：
1、技术要求：
基础墙、柱混凝土等级为中强度混凝土，采用水泥：C30以上混凝土一般为42.5（原525#）硅酸盐或普通硅酸盐水泥，水泥应有合格技术证明，使用前作强度复试、安全性检测。
骨料：砂采用渭河中砂；石子采用泾河卵石，粒径10~25CM；塌落度：基础墙、柱采用布料机、输送管道泵送为16~23CM；外墙、柱为抗渗混凝土C35，内墙、柱、梯为C30普通混凝土。
外加剂：泵送剂按实验室决定的配合比严格执行。
混凝土浇筑分为二个施工浇筑段进行，外墙、柱为一个施工段；内墙、柱、梯为一个施工段。先浇内墙、柱、梯普通混凝土，后浇外墙、柱防渗混凝土，内、外墙相交处T形接搓处混凝土同外墙、柱抗渗混凝土。内外墙混凝土浇筑竖向不留施工缝，一次性连续浇注至梁底标高，外墙、柱浇筑高度为3.8M，内墙、柱浇筑高度为4.0M。外墙、柱施工缝底部接搓处采用同标号防水砂浆接搓，内墙、柱施工缝（底部）接搓处采用同标号级普通水泥沙浆接搓。
2、施工流程（图）
内墙混凝土浇筑：内墙、柱、梯浇筑从西往东浇筑，浇筑前在轴-轴纵向搭设通长浇筑马登架，与模板脚手架做局部连接，马登架主要布设泵送管道、架子支撑从基础底板加固搭设，必须牢固，满足操作及安全要求。
外墙、柱混凝土浇筑：从西端轴开始—东端轴结束（祥见浇筑流向图），南、北连续循环成“之”自形浇筑，浇筑厚度不大于500MM，每步浇筑水平长度3~5M，（斜长边沿），斜长坡度1：7，外墙浇筑高度分三步浇筑完成，每层浇筑高度不大于1.3M，倒踏步形前进。设专人控制浇筑层厚度、高度以及标高、质量。要求在混凝土出料前尽量配制软管，不少于3根。塔吊必须配合输送泵管道南北吊运移动。浇筑口设置卸料铁皮，减少混凝土流失浪费。为了减少混凝土泵出料压力对模板及构件的冲击，配合相应人力辅助卸料。管道拆卸安装配备专人小组操作。作好前期一切准备工作，尽量缩短间歇时间，换管、拆卸时间控制在20分钟以内。内墙、柱、梯力争4小时浇筑完成。
三、施工准备：
1、材料准备：所有原材料、水泥、砂、石、粉煤灰、外加剂等均应在浇筑前根据工程量储备足额，留有一定余额。包括设备、水、电等。
掌握好天气预报联系工作，雨季施工准备排（抽）水设备和防雨物质，保证混凝土连续顺利进行，确保质量。
机械设备检查、准备：搅拌机、运输车、吊机、料斗、溜槽、串桶、溜管、振动器等机具设备按需要准备充足，均应在浇筑前检查和试运转，同时配备好专职机修人员，随时检修。
2、劳动力准备：混凝土浇筑分为三班轮流制，前、后台各两班为混凝土施工班，另外组织一班为后备配合班，负责工架子加固塔设、输送管道架的搭设、管道拆卸、运输安装等配合工作，每班作业人员不少于15人。
3、施工队管理机构人员：
姓名
职责
姓名
职责
栗丰新
项目经理
乔贵修
钢筋技术员
龙中文
技术总工
董存端
混凝土技术员
刘中华
模板技术员
刘中华
质检员
王成明
材料设备管理
肖庆根
安全员

4、项目部管理人员机构：
姓名
职责
姓名
职责
童建设
项目经理
王志峰
专职质检员
李春阳
技术负责
牛建设
施工技术负责
魏军志
总工长、前台负责
谢成武
设备、材料计划
王生明
计量负责
任智财
材料、设备供应
刘鹰
安全管理
胡虎良
机械电工

5、劳动力组织划分：安排由施工队长负责，人员名单上报项目部，施工方案、技术措施由项目部负责决定。施工队、项目部全体管理人员必须到场监控指挥进度、质量。
四、施工程序要求：
1、混凝土浇筑前必须严格执行分公司“三检”、“四核”、“五不准”、“六做到”。质量控制要求：钢筋~模板必须先自检、互检、交接检、四核标准。图纸、规范、工艺、标准符合要求，上报项目部质检员-监理验收签字方可进行下道工序施工。
2、施工队项目部全体劳物人员及管理人员落实到位。机械设备调试运转正常，小型机械设备、施工用电设备专人检查，上报验收合格程度结果单，符合施工操作程序要求才能投入使用。
五、质量验收要求：
由项目部技术人员、质检员、总工长、专业工长带领施工队总工、技术员、专业班组长、质检员一道分成四个质检小组，对钢筋、模板、水、电预埋管道、架子安全质量验收。由王生民、牛建设为组长带领一组从东段开始检查验收模板、钢筋、架子；由王志峰、魏军智为组长带领一组从西段开始检查验收模板、钢筋、架子；由李春阳带领水、电人员检查验收预埋、安装及电气管道等；由刘鹰、童建设、肖庆根为组长带一组全面检查安全、现场、机电设备、脚手架的安全质量。各组人员必须认真、严格、细致进行各项技术复核，最后上报监理、建设单位共同复检，符合要求签字认可方可进行下道工序施工。
混凝土浇筑时，项目部由王志峰、牛建设、施工队由龙中文、刘中华亲临浇筑段监控模板、钢筋、混凝土浇筑质量，同时模板、钢筋各班组长派人监护，混凝土未浇筑完毕前不得离开现场。施工脚手架严格检查，加固背楞纵横间距大于1米中间必须加固一道支撑背楞，模板支撑必须纵横交叉加固连续，保证整体稳固，对墙、柱模板加固慎之又慎，严格检查各部位连接点、铁件、扣件紧固程度逐个排查，杜绝涨（爆）模事故的发生。
六、其他混凝土浇筑方法、养护、试件制作、质量控制、安全管理祥见施工组织设计方案。
七、浇筑流向图：
陕西华美第六分公司
天元小区项目部
二OO四年五月十六日
