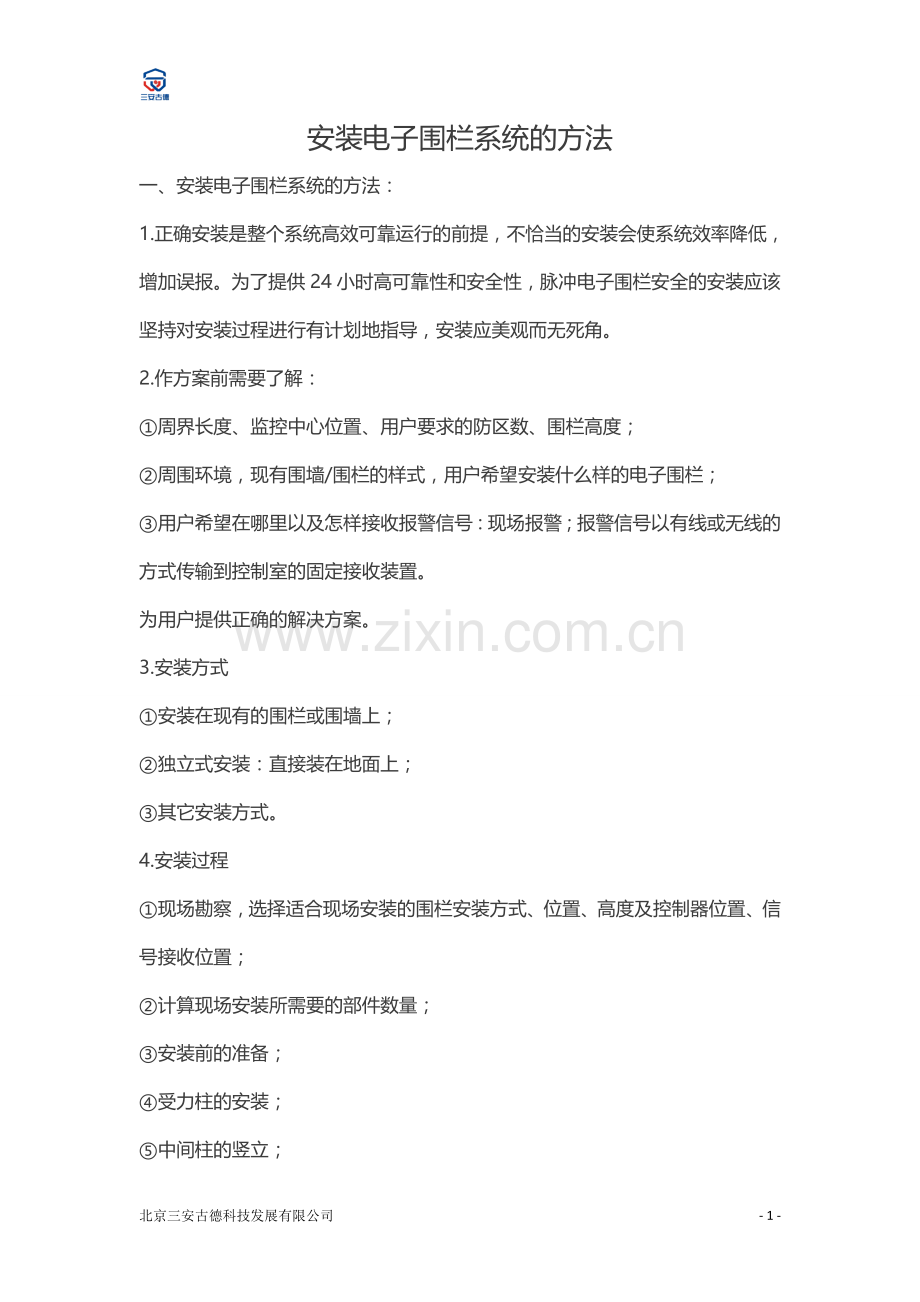

安装电子围栏系统的方法
一、安装电子围栏系统的方法：
1.正确安装是整个系统高效可靠运行的前提，不恰当的安装会使系统效率降低，增加误报。为了提供24小时高可靠性和安全性，脉冲电子围栏安全的安装应该坚持对安装过程进行有计划地指导，安装应美观而无死角。
2. 作方案前需要了解：
①周界长度、监控中心位置、用户要求的防区数、围栏高度；
②周围环境，现有围墙/围栏的样式，用户希望安装什么样的电子围栏；
③用户希望在哪里以及怎样接收报警信号：现场报警；报警信号以有线或无线的方式传输到控制室的固定接收装置。
为用户提供正确的解决方案。
3. 安装方式
①安装在现有的围栏或围墙上；
②独立式安装：直接装在地面上；
③其它安装方式。
4. 安装过程
①现场勘察，选择适合现场安装的围栏安装方式、位置、高度及控制器位置、信号接收位置；
②计算现场安装所需要的部件数量；
③安装前的准备；
④受力柱的安装；
⑤中间柱的竖立；

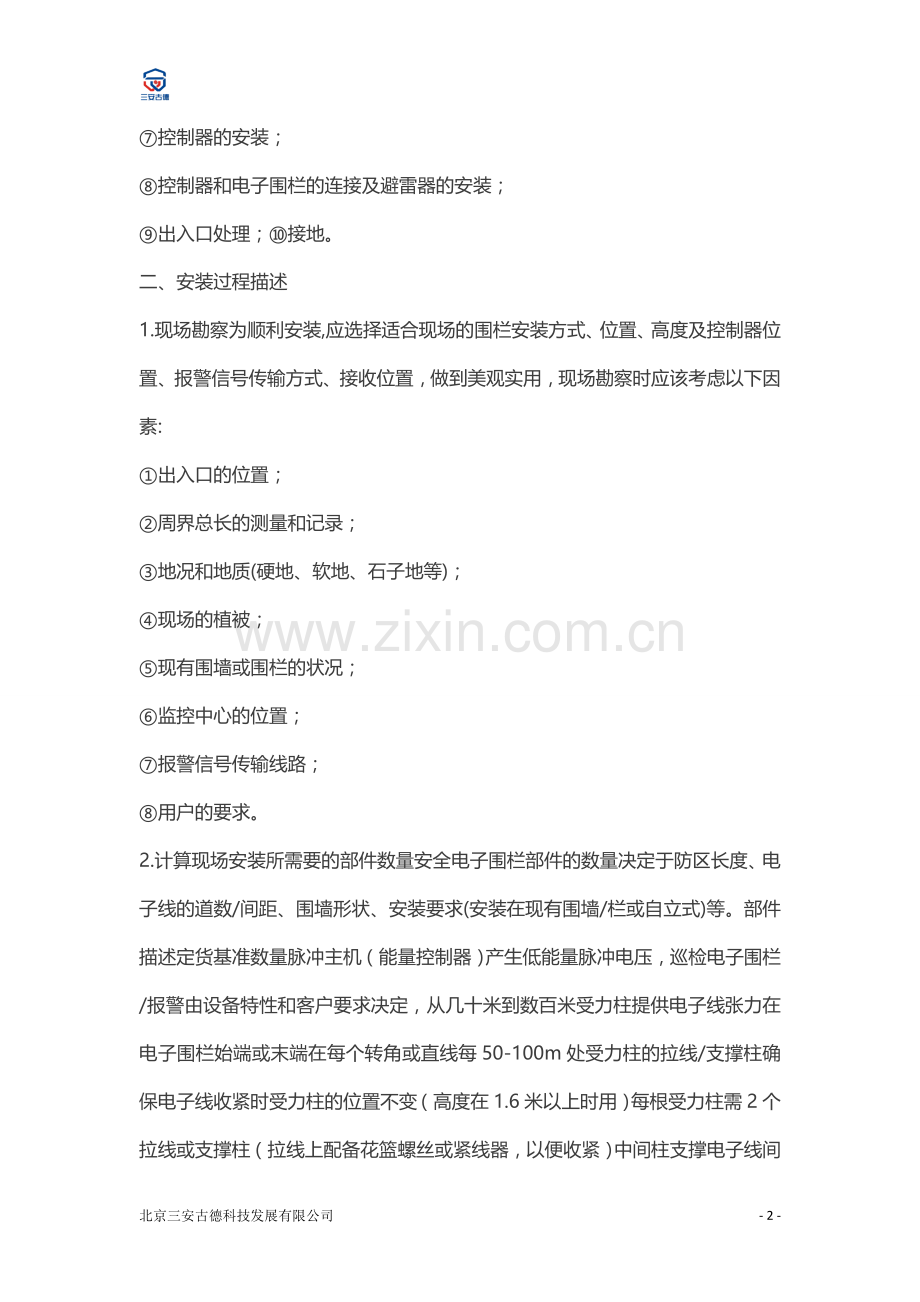

⑦控制器的安装；
⑧控制器和电子围栏的连接及避雷器的安装；
⑨出入口处理；⑩接地。
二、安装过程描述
1. 现场勘察为顺利安装,应选择适合现场的围栏安装方式、位置、高度及控制器位置、报警信号传输方式、接收位置，做到美观实用，现场勘察时应该考虑以下因素:
①出入口的位置；
②周界总长的测量和记录；
③地况和地质(硬地、软地、石子地等)；
④现场的植被；
⑤现有围墙或围栏的状况；
⑥监控中心的位置；
⑦报警信号传输线路；
⑧用户的要求。
2. 计算现场安装所需要的部件数量安全电子围栏部件的数量决定于防区长度、电子线的道数/间距、围墙形状、安装要求(安装在现有围墙/栏或自立式)等。部件描述定货基准数量脉冲主机（能量控制器）产生低能量脉冲电压，巡检电子围栏/报警由设备特性和客户要求决定，从几十米到数百米受力柱提供电子线张力在电子围栏始端或末端在每个转角或直线每50-100m处受力柱的拉线/支撑柱确保电子线收紧时受力柱的位置不变（高度在1.6米以上时用）每根受力柱需2个拉线或支撑柱（拉线上配备花篮螺丝或紧线器，以便收紧）中间柱支撑电子线间保持标准间距，避免相邻两线接触根据现场要求每3－5米安装，减去受力柱的数量就是中间柱的数量紧线器用于拉紧和连接电子线每根受力柱的每根电子线需1个紧线器线夹用于固定/连接电子线每根受力柱的每条电子线需2个，另加跳线和连接电子线时的数量合金线组成电子围栏的电子线(周界长度×电子线数)×(1＋10％)＝总数量高压绝缘线用于连接脉冲主机和电子围栏防区数量×控制器到围墙距离×4＝总数量避雷器保护控制器一般每防区配1-3个警示牌警示/告知入侵者每10-20米1块接地桩能量控制器和避雷器接地每防区1-3根固定件(可本地购制)固定受力柱/中间柱到现有围墙/围栏/水泥地面数量同受力柱/中间柱数（直接用混凝土埋入地下或墙面时不需要固定件）
3. 安装前的准备
①防区设定防区长度由能量控制器特性和客户要求决定。
②受力柱、中间柱安装布置图
③固定件设计
④受力柱、中间柱打孔，孔的直径以合金线容易穿过且美观为宜。独立式安装时，在受力柱的适当位置钻孔或固定抱箍，做拉线或支撑用。需要绝缘子时，先将绝缘子安装在受力柱或中间柱上。
⑤脉冲主机位置确定：短距离周界安装在室内，长距离多防区安装在室外时应配置通风良好的机箱。
⑥设备清单⑦清理现场，除去所有可能会触碰电子围栏的杂草或树枝。
4. 受力柱的安装
①受力柱提供收紧电子线的张力，以下地方安装受力柱：l在拐角和需要改变方向处l直线每100－150米需安装受力柱
②在现有围墙/围栏上的电子围栏高度在0.64米以下时，宜向外倾斜安装。
③在现有的围墙或围栏上安装：设计适当的固定件，使用膨胀螺栓或螺丝将固定件固定在围墙或围栏上，再装受力柱；用水钻打洞后直接用水泥浇注在围墙上。
④独立式安装：水泥地面，用膨胀螺栓固定受力柱固定件，再装上受力柱；软质地面，选好位置，挖500×500×500mm方坑（坑的大小视受力柱高度而定），竖立受力柱（可在受力柱上钻孔或穿上钢筋以便水泥固定），用混凝土浇筑。也可以挖好坑后，先浇注混凝土，上部抹平，凝固后即形成水泥地面，装固定件，受力柱需装两个拉线或支撑柱。
5. 中间柱的竖立
①中间柱支撑电子线保持标准间距，避免相邻两线接触；
②根据现场情况一般每3－5米安装一根；
③中间柱的固定见下图中间柱的固定
④安装时将钻好的孔按一个方向排列。
6. 电子围栏的组建
①安装好受力柱和中间柱后，穿入电子线；
②用线夹/紧线器连接电子线；
③穿过紧线器的合金线最短留5cm,用力（或使用紧线器工具）拉紧电子线，拉到刚刚平直为止（下图）；④用合金线(或高压绝缘线)跨过受力柱连接两部分电子线，在受力柱外侧形成弧线，使受力柱处没有死角；（见下图）
⑤使用紧线器或线夹时，保证其在竖直方向对齐（见上图蓝线所示），这样看起来美观。受力柱上电子线的连接
8. 控制器和电子围栏的连接及避雷器的安装
①控制器与电子围栏之间使用专用绝缘导线连接；
②避雷器的作用是有助于保护整套装置免受雷击，避雷器安装于能量控制器和高压电子线之间（见下图）。9.出入口处理
①门上可以安装电子围栏，可单独设置一个防区，也可以作为整个防区的一部分，采用专用绝缘线通过地下线管连接；
②出入口处可使用红外对射探测器或门磁报警装置。
10. 控制器接地
①为了运行安全，电子安全围栏系统需接地；
②接地必须与其它任何接地系统或其它通电装置完全隔离，且需安装于距离用电公司接地系统10米以上的地方；
③接地桩必须镀锌，因为腐蚀的铁将不是一个良好的导体；
④接地桩长度：潮湿环境下，50cm，干燥环境下需120cm长的接地桩；
⑤在导电性能差的柔软地面上，需要安装3－4根接地桩，这些接地桩间应相距3米左右并用绝缘线连接；
