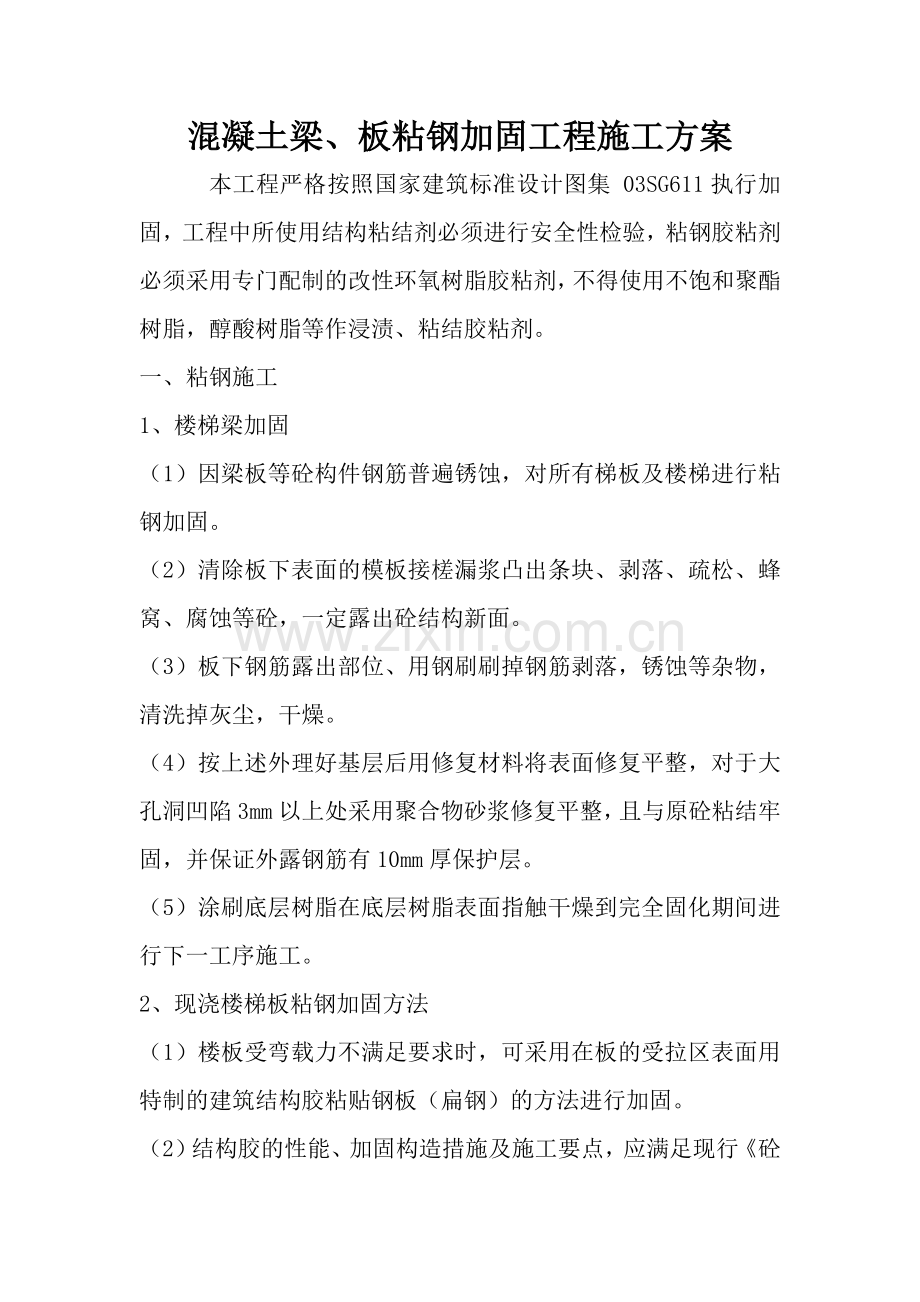

混凝土梁、板粘钢加固工程施工方案.doc

混凝土梁、板粘钢加固工程施工方案本工程严格按照国家建筑标准设计图集 03SG611执行加固，工程中所使用结构粘结剂必须进行安全性检验，粘钢胶粘剂必须采用专门配制的改性环氧树脂胶粘剂，不得使用不饱和聚酯树脂，醇酸树脂等作浸渍、粘结胶粘剂。一、粘钢施工1、楼梯梁加固（1）因梁板等砼构件钢筋普遍锈蚀，对所有梯板及楼梯进行粘钢加固。（2）清除板下表面的模板接槎漏浆凸出条块、剥落、疏松、蜂窝、腐蚀等砼，一定露出砼结构新面。（3）板下钢筋露出部位、用钢刷刷掉钢筋剥落，锈蚀等杂物，清洗掉灰尘，干燥。（4）按上述外理好基层后用修复材料将表面修复平整，对于大孔洞凹陷3mm以上处采用聚合物砂浆修复平整，且与原砼粘结牢固，并保证外露钢筋有10mm厚保护层。（5）涂刷底层树脂在底层树脂表面指触干燥到完全固化期间进行下一工序施工。2、现浇楼梯板粘钢加固方法（1）楼板受弯载力不满足要求时，可采用在板的受拉区表面用特制的建筑结构胶粘贴钢板（扁钢）的方法进行加固。（2）结构胶的性能、加固构造措施及施工要点，应满足现行砼结构加固技术规范CECS25:90要求。（3）钢板布置应与板受力情况相适应，一般是根据现浇板受力大小调节扁钢间距，扁钢规格基本固定不变；预制板因间距固定，一般骑缝布置在边肋部，主要变更调节钢板宽度，每块板至少粘贴一块钢板。3、现浇楼板粘钢加固（1）本工程结构现浇楼板双向连续板，因此，原则上应双面双向回固，但为使构造简单，并孝虑一定的塑性内力重分布，仅按单向双面加固。（2）支座部位负弯矩区加固，被砖墙阻断时，一般可直接沿板面在砖墙中凿洞穿过扁钢，扁钢外伸长度应L/4，L为板跨度，扁钢尽端应设锚栓进行附加加固。（3）跨中正弯区加固，直接粘钢板条即可。但两端应进行附加锚固。4、预制楼板粘钢加固（1）除叠合楼板外，预制砼楼板有受力上属于简支板，只需有板底单面进行粘钢加固（2）为使粘钢受力简单明确，扁钢一般可以布置在主肋部位，即两块扁钢合二为一，骑缝粘贴。（3）扁钢两端应设穿孔螺栓进行附加锚固。5、粘钢工艺流程 粘钢加固的效果主要取决于粘结施工质量。本工程粘钢采用JCT-2型粘钢胶施工，施工工艺流程如下：钢板加工钢材表面处理 原结构板打磨、钻孔配 胶 粘贴 固定及加压 固化 检验 6、粘钢施工方法 （1）钢板加工 根据设计的钢板宽度和长度，用切割机切割钢板条。为保证钢板切割的质量，选用最先进切割手段之一的离子切割机切割钢板，离子切割机切割的钢板，钢板不变形，不影响钢板的材质。 为保证钢板的粘贴质量，钢板与原楼板或楼梯板之间需加压，钢板加压采用螺栓、膨胀螺栓、油托顶撑固定并加压。螺栓的间距为200-300mm，两端两排，中间为膨胀螺栓或化学锚栓单排布置，采用先进的进口磁力钻在钢板上钻孔。（2）、钢板表面处理 表面处理包括钢板粘接面处理及加固钢板粘接面处理，是最关键的工序。 钢板粘接面必须进行除锈和粗糙处理：即在钢板表面用角机打磨除锈，直至出现金属光泽。配胶 锚固树脂胶（粘钢型）为甲、乙双组分，在使用时于现场混合。配制按产品使用说明书规定进行。（3）、粘贴 胶粘剂配制好后，用抹刀涂抹在已处理好钢板面上，胶层厚度约5mm左右，中间厚边缘薄，然后将钢板贴于预定位置。（4）、固定与加压钢板粘贴好后，钢板加压采用螺栓、膨胀螺栓、油托顶撑固定并加压，以使胶液刚从钢板边缘挤出为度。螺栓及膨胀螺栓兼作钢板的永久附加锚固措施，当钢板受力后可以起到抗剪切作用。（7）、固化锚固树脂胶（粘钢型）在常温（20C）和低温（低于15）都能固化，固化时间为2h左右，24 h即可受力使用。固化期中不得对钢板有任何扰动。（8）、防锈 对钢板进行防锈处理，钢板表面涂刷灰色防锈漆2道，涂刷均匀。二、安全施工保证措施1、进行现场安全教育组织安全教育 新工人三级教育 (各班组）特种工人培训教育特种工人培训教育班前教育技术交底 (各班组)安全资料下发批阅教育考卷填写教育卡培训资料下发上岗证填写教育卡三检查班前工具检查日安全注意事项上报总包项目部上报总包安全总监 备案总包现场责任工程师监督检查2、安全检查内容检查形式参加人员考核备注班组管理定期安全负责人月考核记录检查班组自检记录施工用电定期安全负责人会同班组周考核记录班组日检作业人员的行为和施工作业层日检责任工程师会同班组日检记录现场指令,限期整改施工机具日检班组自检日检记录检查班组自检记录3、建立各种安全管理制度（1）安全技术交底制：根据安全措施要求，和现场实际情况，各级管理人员需亲自逐级进行书面交底；（2）班前检查制：督促与检查施工方，专业配属队伍对安全防护措施是否进行了检查；（3）周一安全活动制：经理部每周一要组织全体工人进行安全教育，对上一周安全方面存在的问题进行总结, 对本周的安全重点和注意事项做必要的交底，使广大工人能心中有数，从意识上时刻绷紧安全这根弦。（4）定期检查与隐患整改制：经理部每周要组织一次安全生产检查,对查出的安全隐患必须制定措施，定时间，定人员整改，并作好安全隐患整改消项记录。（5）管理人员和特殊作业人员实行年审制：由公司统一组织进行，加强施工管理人员的安全考核，增强安全意识，避免违章指挥。（6）实行安全生产奖罚制度与事故报告制。（7）危急情况停工制：一旦出现危及职工生命安全险情，要立即停工，同时报告公司，及时采取措施排除险情。（8）持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。4、安全管理工作（1）项目经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工。（2）专业责任工程师要对班组方进行检查，认真作好分部分项工程安全技术交底工作，被交底人要签字认可。（3）在施工过程中对薄弱部位环节要予以重点控制：特别是专业分承包商自带的大型施工设备，从设备进场检验，安装及日常操作要严加控制与监督，凡设备性能不符合安全要求的一律不准使用。（4）防护设备的变动必须经总包项目经理部安全负责人批准，变动后要有相应有效的防护措施，作业完成后按原标准恢复，所有书面资料由安全负责人管理。（5）对安全生产设施进行必要的合理的投入，重要劳动防护用品必须购买定点厂家认定产品。（6）分析安全难点，确定安全管理难点。在每个施工阶段开始之前，分析该阶段的施工条件、施工特点、施工方法、预测施工安全难点和事故隐患，确定管理点和预控措施措施。
