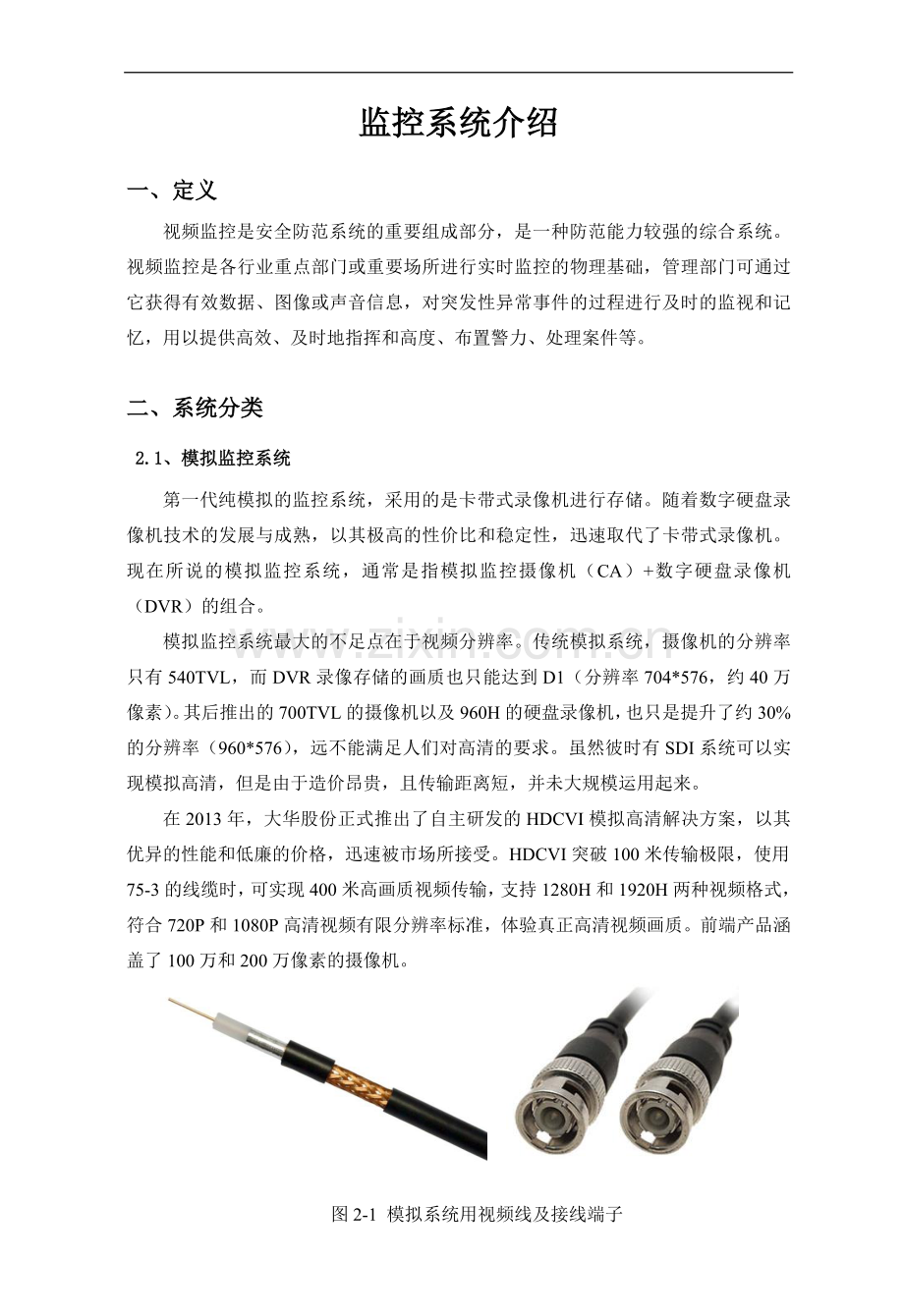

监控系统介绍

一、定义
视频监控是安全防范系统的重要组成部分，是一种防范能力较强的综合系统。视频监控是各行业重点部门或重要场所进行实时监控的物理基础，管理部门可通过它获得有效数据、图像或声音信息，对突发性异常事件的过程进行及时的监视和记忆，用以提供高效、及时地指挥和高度、布置警力、处理案件等。

二、系统分类
2.1、模拟监控系统
第一代纯模拟的监控系统，采用的是卡带式录像机进行存储。随着数字硬盘录像机技术的发展与成熟，以其极高的性价比和稳定性，迅速取代了卡带式录像机。现在所说的模拟监控系统，通常是指模拟监控摄像机（CA）+数字硬盘录像机（DVR）的组合。
模拟监控系统最大的不足点在于视频分辨率。传统模拟系统，摄像机的分辨率只有540TVL，而DVR录像存储的画质也只能达到D1（分辨率704*576，约40万像素）。其后推出的700TVL的摄像机以及960H的硬盘录像机，也只是提升了约30%的分辨率（960*576），远不能满足人们对高清的要求。虽然彼时有SDI系统可以实现模拟高清，但是由于造价昂贵，且传输距离短，并未大规模运用起来。
在2013年，大华股份正式推出了自主研发的HDCVI模拟高清解决方案，以其优异的性能和低廉的价格，迅速被市场所接受。HDCVI突破100米传输极限，使用75-3的线缆时，可实现400米高画质视频传输，支持1280H和1920H两种视频格式，符合720P和1080P高清视频有限分辨率标准，体验真正高清视频画质。前端产品涵盖了100万和200万像素的摄像机。

图2-1 模拟系统用视频线及接线端子

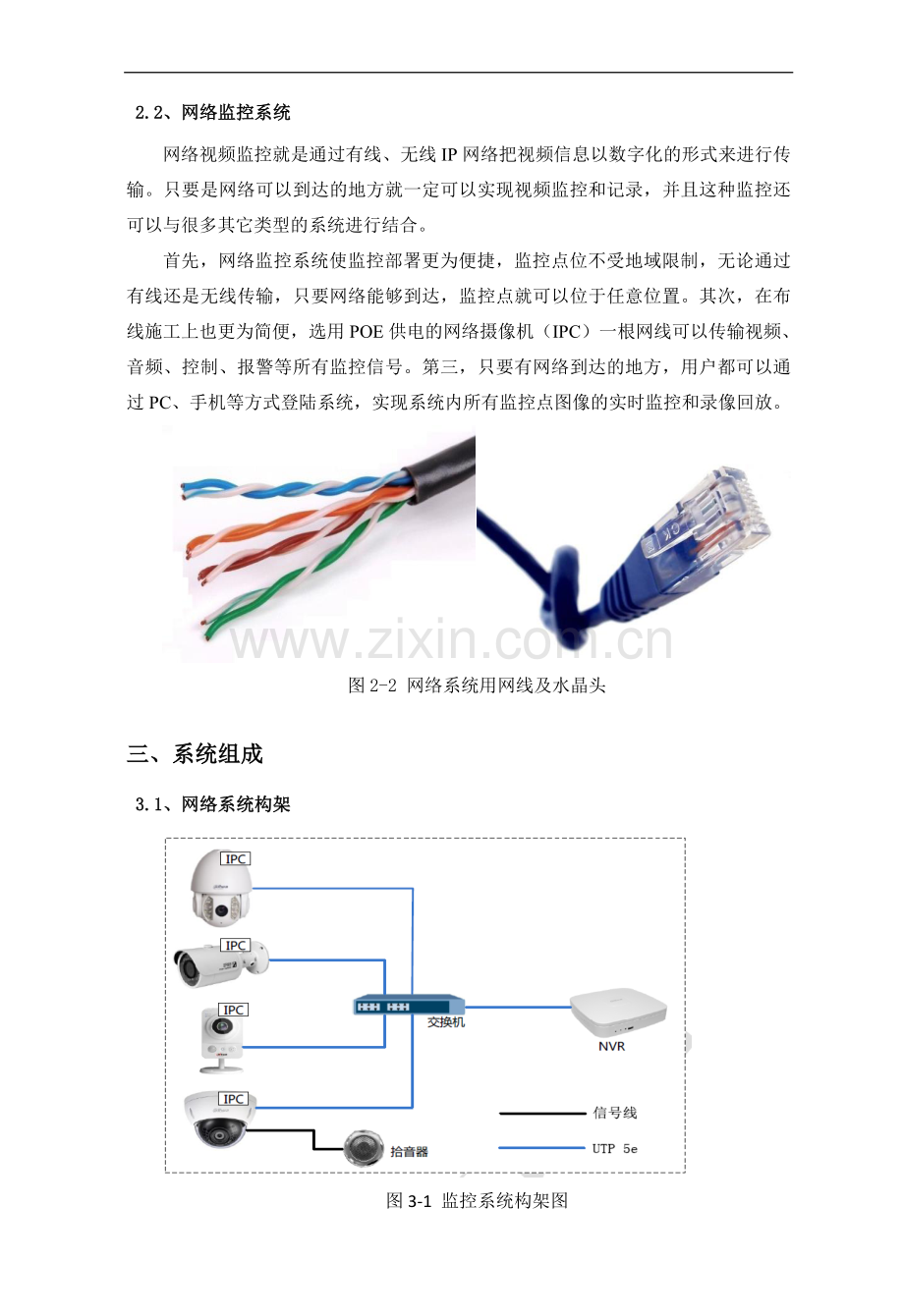

2.2、网络监控系统
网络视频监控就是通过有线、无线IP网络把视频信息以数字化的形式来进行传输。只要是网络可以到达的地方就一定可以实现视频监控和记录，并且这种监控还可以与很多其它类型的系统进行结合。
首先，网络监控系统使监控部署更为便捷，监控点位不受地域限制，无论通过有线还是无线传输，只要网络能够到达，监控点就可以位于任意位置。其次，在布线施工上也更为简便，选用POE供电的网络摄像机（IPC）一根网线可以传输视频、音频、控制、报警等所有监控信号。第三，只要有网络到达的地方，用户都可以通过PC、手机等方式登陆系统，实现系统内所有监控点图像的实时监控和录像回放。

图2-2 网络系统用网线及水晶头

三、系统组成
3.1、网络系统构架

图3-1 监控系统构架图
网络监控系统的构架图如上所示，部分IPC支持音频的输入输出，以及报型号的接入，再将所有的信号连同视频信号一起编码后，通过网络进行传输。

3.2、主要组成设备
网络视频监控系统总体上分为前端接入、媒体交换以及用户访问三个层次，具体由前端编码单元、中心业务平台、网络录像单元、客户端单元以及解码单元组成。
而在家庭监控系统中，通常由前端IPC、路由交换设备、NVR，以及本地和远程的访问客户端组成。

四、产品概述
4.1、常用摄像机分类
4.1.1、枪型摄像机

图4-1 一般枪型摄像机外观
枪型摄像机分为标准枪型摄像机和红外枪型摄像机。标准枪型摄像是摄像机最开始的形态，不含镜头，能自由搭配各种型号镜头。目前这种摄像机主要用在特殊领域和高端领域，而中低端领域基本被红外枪型摄像机和半球摄像机给取代了。枪型摄像机安装方式吊装、壁装均可。
4.1.2、半球摄像机

图4-2 一般半球摄像机外观

半球摄像机也可分为普通半球摄像机和红外半球摄像机。半球摄像机具有防护罩，一般室内吸顶安装，用于固定视野的监控，例如楼梯间、通道、电梯轿箱等。由形状限制，半球摄像机镜头焦距一般不会超过12毫米，如果是变焦镜头，变焦范围都不大，例如2倍、3.6倍等等，而且镜头不易更换。半球摄像机为适应夜间环境具有红外夜视半球摄像机；根据安装环境的特殊要求，还具有防暴半球摄像机等多种类型。

4.1.3、球型摄像机

图4-3 一般球型摄像机外观

球型摄像机同样根据有无红外功能分为普通球型摄像机和红外球型摄像机。球型摄像机综合了一体化摄像机、云台系统、通迅系统的功能特点，是监控系统中的前端设备，主要负责全方位摄像采集。由于智能球区别与传统的摄像机+云台+解码器模式，具有快速定位，快速响应的能力，性价比更高，调试、安装、操作方便的诸多优点，得到了广泛的运用。室内型智能球与室外型智能球不光在功能选型上要区别，其安装附件也不同。室外型要求配置室外型防护罩（内置风扇、加热器）、防尘罩等配件，必须考虑防尘、防水。在特殊的环境，根据具体情况还需要选择相应的保护器件。室内型通常只需要固定附件。常用的安装方式有：室内吸顶、室内嵌入、室内吊顶、室内壁装、室外壁装和室外吊顶等。

4.2、摄像机几个常用的性能指标
1.传感器有效像素：即传感器支持的最大像素分辨率，如通常130万像素摄像机为1280×960，300万像素为2048*1536等。

图4-4 像素对比图

2.镜头焦距：一般可分为固定焦距镜头和变焦镜头，变焦镜头又可分为手动变焦和电动变焦。球形摄像机都采用电动变焦镜头，而枪型摄像机和半球摄像机，除了较高端之外，一般只采用固定固定焦距镜头，如2.8mm、3.6mm、6mm、8mm、12mm等，镜头焦距值越大，看的距离越远；焦距值越小，看的范围越大。而变焦镜头的变倍倍数也是其重要指标之一。家用一般在2.8mm、3.6mm、6mm。

3.日夜转换模式：通常带红外的摄像机采用IR-CUT自动切换，而非红外摄像机采用电子彩转黑，通常来说，IR-CUT的夜间效果更好。

图4-5 IR-CUT切换（左）与电子彩转黑（右）对比

4.防护等级：防护等级体现是摄像机能够在怎样的环境中正常的工作，一般室外设备会达到IP66防护等级（即防水防尘），或IP67。

4.3、我公司常用的摄像机介绍
4.3.1、大华科技的介绍
我公司主要使用的监控设备均由浙江大华技术股份有限公司提供。
浙江大华技术股份有限公司是领先的监控产品供应商和解决方案服务商，面向全球提供领先的视频存储、前端、显示控制和智能交通等系列化产品。公司自2002年推出业内首台自主研发8路嵌入式DVR以来，一直持续加大研发投入和不断致力于技术创新。每年近10%的销售收入投入研发，现拥有3千余人的研发技术团队，创造众多行业和世界第一，并立志打造高品质、高性价比的精品，持续为客户创造最大价值。
大华股份的营销和服务网络覆盖海内外，在国内32个省市，海外亚太、北美、欧洲、非洲等地建立营销和服务中心，为客户提供端对端快速、优质服务，并在业内率先实行产品保修三年。产品广泛应用于公安、金融、交通、能源、通信等关键领域，并相继问鼎三峡水电、六国峰会、奥运场馆、上海世博、广州亚运、陕西世界园艺博览会、英国伦敦地铁等重大工程项目。
       大华股份作为国家级高新技术企业，2008年5月成功在A股上市（股票代码002236），公司拥有国家级博士后科研工作站、国家认定企业技术中心，相继与ADI、TI、ALTERA等建立了联合实验室，现已承接3项国家火炬计划项目、2项国家高技术产业化重大专项，1项国家科技重大专项课题，4项电子信息产业发展基金项目。2006-2010年连续5年被列入国家规划布局内重点软件企业，拥有及获得受理专利592项，其中拥有发明专利32项，连续12年荣获中国安防十大品牌，连续8年入选《A&S》“全球安防50强”（2015年位列第五位），2014年IHS机构权威报告全球安防视频监控市场占有率位列第二，全球DVR市场占有率位列第二。是中国平安城市建设推荐品牌和中国安防最具影响力的品牌之一。
       “社会的安全，我们的责任”。大华股份将秉承“诚信、敬业、责任、创新、合作”的企业精神，铭记“行业领先，产业报国”的使命，以“客户为中心”不断提升产品品质、服务和性价比，为客户创造更多价值，并为共同构建安全、便捷、稳定、轻松的高品质生活而不懈努力。

4.3.2、主要的摄像机介绍
4.3.2.1 、红外枪型摄像机
高清(130万像素)单灯红外防水枪型网络摄像机
DH-IPC-HFW2120(5)B

采用高性能130万像素 CMOS图像传感器，低照度效果好，图像清晰度高
支持ICR自动切换功能，实现昼夜监控
支持130万（1280*960）30fps实时监控
支持双码流，感兴趣ROI编码和可伸缩视频编码SVC技术
支持ACF（活动帧率控制），支持手机监控
支持数字水印加密，防止数据被篡
支持数字宽动态，3D降噪，强光抑制，背光补偿和走廊模式
支持网络断口、IP冲突、移动侦测、视频遮挡、区域入侵、拌线入侵、场景变更等功能
最大红外监控距离50米
采用一体化结构设计，方便安装
符合6KV高等级防雷防浪涌设计
符合IP67级防水设计
支持DC12V±25%宽压供电，抗电源波动能力强

参数分类
参数
参数值
系统参数
主处理器
超高性能处理器
摄像机
传感器类型
1/3英寸CMOS
传感器有效像素
1280(H)×960(V)
电子快门
1/3s～1/10000s;可手动或自动调节
最低照度
0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）
最大红外距离
50米
日夜转换
IR-CUT自动切换
降噪
3D降噪
宽动态
数字宽动态
信噪比
≥56dB
增益控制
自动
白平衡
自动
背光补偿
支持
强光抑制
支持
镜头参数
镜头焦距
3.6mm/6mm/8mm/12mm
镜头接口
M12接口
光圈控制
固定
变焦类型
定焦
视场角
水平71°/46.5° /38.5°/22.4°
视频参数
视频压缩标准
H.264;H.264B;H.264H;MJPEG
视频码率
H.264码率可调，4kbps～32Mbps
视频帧率
主码流(1280×960@30fps/25fps)，辅码流（704*576@30fps/25fps）
功能
图像设置
亮度;对比度;锐度;饱和度
OSD信息叠加
时间;通道;地理位置;图片
图像镜像
支持
图像负像
支持90°、180°、270°旋转
心跳机制
支持
录像模式
手动录像;视频检测录像;定时录像;录像优先级从高到低依次为手动、视频检测、定时
存储功能
支持网络存储
预览最大用户数
20个
恢复默认
支持一键恢复默认
浏览器
支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器
用户管理
最大支持32个用户,多级用户权限管理
安全模式
授权的用户名和密码，以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制
超低码流
720P:1-2Mbps
智能分析
支持区域入侵，拌线入侵，场景变更并且可以与报警联动
隐私遮挡
支持4块区域
走廊模式
支持
接口
网络接口
1个 ,10/100 Base-T以太网口
网络协议
HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP
接入标准
ONVIF标配;GB/T28181可定制;CGI
模拟输出
不支持
常规参数
供电
DC 12V（±25%）/POE(-0支持；-5不支持）
功耗
正常1.7W，最大3.7W
工作温度
工作温度:﹣40℃～﹢60℃;湿度:≤95%
防护等级
IP67
外壳材料
塑胶+金属
尺寸
191mm×90mm×82mm
重量
500g（不含包装）

4.3.2.2 、红外半球摄像机
高清(130万像素)圈灯海螺网络摄像机
DH-IPC-HDW2120(5)S

采用高性能130万像素 CMOS图像传感器，低照度效果好，图像清晰度高
支持ICR自动切换功能，实现昼夜监控
支持130万（1280*960）30fps实时监控
支持三码流，感兴趣ROI编码和可伸缩视频编码SVC技术
支持ACF（活动帧率控制），支持手机监控
支持数字水印加密，防止数据被篡
支持数字宽动态，3D降噪，强光抑制，背光补偿和走廊模式
支持网络断口、IP冲突、移动侦测、视频遮挡、区域入侵、拌线入侵、场景变更等功能
最大红外监控距离30米
采用一体化结构设计，方便安装
符合6KV高等级防雷防浪涌设计
符合IP67级防水设计
支持DC12V±25%宽压供电，抗电源波动能力强

参数分类
参数
参数值
系统参数
主处理器
超高性能处理器
摄像机
传感器类型
1/3英寸CMOS
传感器有效像素
1280(H)×960(V)
调整角度
水平:0°～360°;垂直:0°～65°;图像翻转0°～360°
电子快门
1/3s～1/10000s;可手动或自动调节
最低照度
0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）
最大红外距离
30米
日夜转换
IR-CUT自动切换
扫描方式
逐行扫描
降噪
3D降噪
宽动态
数字宽动态
信噪比
≥56dB
增益控制
自动
白平衡
自动
背光补偿
支持
强光抑制
支持
镜头参数
镜头焦距
2.8mm/3.6mm/6mm
镜头接口
M12接口
光圈控制
固定
变焦类型
定焦
视场角
水平89°/71° /46.5°
最小聚焦距离
0.5m/0.75m/1.7m
视频参数
视频压缩标准
H.264;H.264B;H.264H;MJPEG
视频码率
H.264码率可调，4kbps～32Mbps
视频帧率
主码流(1280×960@30fps/25fps)，辅码流（704*576@30fps/25fps），第三码流(720P@7fps/14fps)
功能
图像设置
亮度;对比度;锐度;饱和度
OSD信息叠加
时间;通道;地理位置;图片
图像镜像
支持
图像负像
支持90°、180°、270°旋转
心跳机制
支持
录像模式
手动录像;视频检测录像;定时录像;录像优先级从高到低依次为手动、视频检测、定时
存储功能
支持网络存储
预览最大用户数
20个
恢复默认
支持一键恢复默认
浏览器
支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器
用户管理
最大支持32个用户,多级用户权限管理
安全模式
授权的用户名和密码，以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制
超低码流
720P:1-2Mbps
智能分析
支持区域入侵，拌线入侵，场景变更并且可以与报警联动
隐私遮挡
支持4块区域
走廊模式
支持
接口
网络接口
1个 ,10/100 Base-T以太网口
网络协议
HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP
接入标准
ONVIF标配;GB/T28181可定制;CGI
模拟输出
不支持
常规参数
供电
DC 12V（±25%）/POE(-0支持；-5不支持）
功耗
正常使用1.5W、最大功耗3.8W（红外灯开启）
工作温度
工作温度:﹣40℃～﹢60℃;湿度:≤95%
防护等级
IP67
外壳材料
压铸铝
尺寸
Φ108mm×84mm
重量
净重252g,带包装重量377g
安装方式
壁装；顶装

4.4、硬盘录像机主要性能指标
1、系统资源/视频输入：主要是指硬盘录像机能够接入多少台前端摄像机。
2、视频输出：设备有哪几类输出接口，最大分辨率为多少。
3、实时回放：设备支持的最大同时回放的路数。
4、SATA接口：用于接插硬盘，SATA接口的数量直接决定的录像的存储时间。
5、网络接口：看设备是百兆自适应还是千兆自适应网口，并且有无poe口。

4.5、硬盘录像机存储时间计算
硬盘录像机的存储时间，主要是看硬盘的大小，以及摄像机的码流来确定的。假设采用上述130万像素安E系统专用的摄像机，主码流设置为1.5Mbps，则1路摄像机存储一天所占空间为：
S=1.5Mbps/8b*3600s*24h=16200M≈16.2G≈0.0162T/天
则1台单盘位硬盘录像机使用2T的硬盘，接4路IPC的话，可以存储：
D=2T/（0.0162T/天*4）≈30天
如果采用动态存储，假设一天又1/3时间在进行存储的话，则1台单盘位硬盘录像机使用2T的硬盘，接4路IPC的话，可以存储约90天

4.6、我公司常用的硬盘录像机
单盘位经济型NVR 11HS系列
DH-NVR1104/08HS

DH-NVR1100HS系列产品是一款高性能的网络硬盘录像机。产品具备本地预览、视频多画面分割显示、录像文件的本地实时存储功能，具备远程管理和控制功能，多项存储，网络等专利技术。
DH-NVR1100HS系列产品支持中心存储、前端存储以及客户端存储三种存储方式。前端监控点可以位于网络的任意位置，不受地域限制。与其他前端设备如网络摄像机、网络视频服务器组网，配合专业的视频监控系统软件组成强大的安全监控网络，在本产品的网络化部署系统中，中心点与监控点只需一条网线即可进行连接，中心到监控点无需布设视频线、音频线等，工程施工简便，布线成本、维修成本低。
DH-NVR1100HS系列产品广泛应用于商铺，超市，家庭、教育等行业。
功能特性:
系统性能
l  支持Onvif和大华私有协议；
l  支持断网续传ANR；
l  支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080
l  支持VGA、HDMI同步输出；
l  采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；
l  支持远程配置管理IPC，包括IPC参数设置，对同一型号IPC批量升级等；
l  支持支持P2P（私网穿透）功能；
l  支持2路1080P录像同步回放；
l  支持预览图像与回放图像的电子放大；
应用便捷
l  支持零键添加；
l  支持远程配置管理IPC，包括IPC参数设置；
l  支持NTP（网络校时）、SADP（IP自动搜索）；

参数分类
参数
参数值
视音频输入
网络视频输入
4/8路网络压缩视频输入
网络视频接入带宽
4路设备：24Mbps 8路设备：56Mbps
视音频输出
HDMI输出
1路, 支持VGA/HDMI视频同源输出
VGA输出
1路
视音频编解码参数
视频格式
H.264
录像分辨率
1080P/720P
解码回放
4路设备最大支持1* 1080P或4*720P或4*D1的实时回放 8路设备最大支持2* 1080P或4*720P或8*D1的实时回放
录像管理
录像/抓图模式
手动录像;动态检测录像;定时录像;报警录像;
备份模式
支持硬盘、外接USB存储设备（如普通U盘、移动硬盘）
硬盘管理
类型
1个内置SATA接口
最大容量
最大单盘容量6TB
外部接口
网络接口
1个10/100Mbps自适应以太网口，RJ45接口
USB接口
2个外置USB2.0接口，前后各一个
网络管理
网络协议
IPv4、HTTP、NTP、DNS、ONVIF
其他
电源
DC 12V
功耗（不含硬盘）
≤10W
工作温度
-10℃～+55℃
工作湿度
10℅～90℅
尺寸
Compact 1U 机箱 ，260mm（宽）×224mm（深）×47.6mm（高）
重量（不含硬盘）
≤0.8kg

五、安装方式
5.1、红外枪型摄像机安装

图5-1 设备安装示意图

摄像机可以采用墙面型安装和吊装，具体请参照如下步骤。
支架安装墙面，需要至少能够承受3倍于支架和摄像机的总重量。
步骤1 安装摄像机支架。
l 对于水泥墙面：
1. 安装膨胀螺栓（膨胀螺栓的安装孔位需要和支架一致）。
2. 用自攻螺钉将支架安装固定好，如图3-1所示。
l 对于木质墙面，无需安装膨胀螺栓，直接用自攻螺钉将支架安装固定好即可。
步骤2 安装摄像机。利用摄像机底部的安装底座，用螺钉将摄像机安装到支架上。
步骤3 根据使用需求，将摄像机调节至需要拍摄的位置。
步骤4 拧紧支架上的旋钮，将摄像机固定。

5.2、红外海螺型半球摄像机安装

图5-3 红外海螺型半球摄像机安装说明（一）
步骤1：将装饰圈沿着顺时针方向转出扣位，取出装饰圈。
步骤2：取出设备附件中的安装定位图，根据监控区域，将其粘贴在天花板或者墙壁等的安装面上。在天花板及其他安装面上，将贴纸上标示的3 个安装膨胀螺栓孔位置打孔，并将3 颗塑料膨胀螺栓塞入到安装孔内锁紧。客户在安装设备时线缆通过线槽引出。
步骤3：调整好设备安装底座的位置，将设备安装底座上的3 个螺丝固定孔对准安装面上的3个塑料膨胀螺栓固定孔，然后将3 颗自攻螺丝拧紧到3 个塑料膨胀螺栓中，并锁紧。拧松底座上M3×8 十字槽盘头螺钉从而松开压片，注意不要完全拧开，此时可以根据监控范围，调节球体镜头对准位置。调好位置后将原压片用原M3×8 十字槽盘头螺钉拧回。
步骤4 将装饰圈沿安装示意图方向由下至上，三处止口对准缺口顺时针旋入底座，听到“咔”一声说明已经旋转到位。

5.4、单盘位硬盘录像机安装
初次安装时首先检查是否安装了硬盘，建议使用公司推荐型号的硬盘（7200 转及以上高速硬盘），不建议使用PC 硬盘。

六、调试设置
6.1、摄像机调试设置
6.1.1、网络连接
网络摄像机与电脑之间常用的连接方式主要有两种，如图1-1 和图1-2 所示：

图6-1 通过网线直连示意图

图6-2 通过交换机或路由器连接示意图

在通过网络访问网络摄像机之前，首先需要获取它的IP地址，用户可以通过快速配置工具来搜索网络摄像机的IP地址（默认IP地址是192.168.1.108）
6.1.2、工程配置app（待定）
6.1.3、普通摄像机登陆WEB界面
第一次使用WEB 客户端时，需要安装WEB 插件，具体操作步骤如下：
步骤1 打开IE浏览器，在地址栏里输入网络摄像机的IP 地址（出厂默认的IP 地址为：192.168.1.108）。
步骤2 连接成功后，显示如图1-3 所示界面，输入用户名和密码，并单击“登录”登录系统。
公司出厂默认管理员用户名为admin，密码为admin，登录后请用户及时更改管理员密码。

图6-3 WEB 登录界面示意图
步骤3 登录成功后，WEB 页面显示如图1-4 所示。

图6-4 WEB 插件安装示意图（1）
步骤4 单击页面中的“请单击此处下载插件”。系统弹出插件下载提示框，如图1-5 所示。

图6-5 WEB 插件安装示意图（2）
步骤5 单击“运行”。系统弹出安装插件对话框，如图1-6 所示。

图6-6 WEB 插件安装示意图（3）
步骤6 单击“Install”，安装插件。

图6-7 WEB 插件安装示意图（4）
步骤7 插件安装完成后，安装插件界面自动关闭，WEB 客户端自动刷新，出现视频，如图1-8 所示。

图6-8 WEB 视频监视界面示意图
WEB 客户端的预览界面包含以下四大功能栏：①编码设置栏、②系统菜单栏、③视频窗口功能选项栏、④视频窗口调节栏。

图6-9WEB 视频预览界面示意图
图像设置

参数项
说明
配置文件
可选择普通、白天或夜晚模式，选择模式后可设置及查看相应模式下的配置及效果。
亮度
该阈值主要是通过线性的调节方式调节图像的整体亮度。值越大图像越
亮，反之相反。该值设的较大时，图像容易发朦。该值取值范围为0～100，推荐值为40～60，默认值为50。
对比度
该阈值主要是调节图像的对比度。值越大图像明亮反差越大，反之越小。值设的过大时，图像暗的地方太暗，亮的地方容易过曝。设的太小时，图像会发朦。该值取值范围为0～100，推荐值为40～60，默认值为50。
饱和度
该阈值主要调整颜色深浅。值越大彩色将更浓，反之相反。该阈值不会影响图像的整体亮度。该值取值范围为0～100，推荐值为40～60，默认值为50。
锐度
该阈值主要是调节图像边缘的锐利程度。值越大边缘越明显，反之相反。该值设得较大时，图像容易产生噪声。该值取值范围为0～100，推荐值为40～60，默认值为50。
伽马
该阈值主要是通过非线性的调节方式改变图像亮度，提高图像的动态显示范围。值越大图像越亮，反之相反。该值取值范围为0～100，推荐值为40～60，默认值为50。
防闪烁
50Hz：在市电为50Hz 的情况下，根据场景亮度，自动调整曝光的同时，确保图像不出现横条纹。
60Hz：在市电为60Hz 的情况下，根据场景亮度，自动调整曝光的同时，确保图像不出现横条纹。
室外：该模式下可切换曝光模式，达到相应曝光模式下的效果。
曝光模式
仅在防闪烁为室外模式时可切换曝光模式。
自动模式：图像的整体亮度在正常曝光范围内根据不同场景亮度自动调整，增益的上限设置得越小，噪声就越小。
低噪声模式：
图像的整体亮度在正常曝光范围内根据不同场景亮度自动调整，增益的上限设置得越小，噪声就越小。
在相同的场景下，低噪声模式下的噪声始终不高于自动模式下的噪声。
防拖影模式：
图像的整体亮度在正常曝光范围内根据不同场景亮度自动调整。
在相同的场景下，防拖影模式下的运动拖影强度始终不高于自动模式下的运动拖影。
手动模式：显示手动曝光值。
自动光圈
针对接上自动光圈镜头的设备有效。启用代表了是自动模式，光线改变时，自动光圈会随之改变；不启用时，光圈开到最大，不在曝光控制中加入自动光圈的调节。默认为启用。
情景模式
设置白平衡的模式，主要是影响图像的整体色调。默认为自动模式。
自动：自动设置白平衡，自动对不同的色温进行白平衡的补偿，使图像颜色正常。
晴天：白平衡的阈值设置到晴天模式。
夜晚：白平衡的阈值设置到晚上模式。
自定义：可以手动设置红色、蓝色通道的增益，取值范围为0～100。
日/夜模式
设置图像的彩色黑白模式，不受配置文件选择的影响。默认为自动模式。
彩色：相机将只输出彩色图像。
自动：根据设备图像的整体亮度选择输出彩色或者黑白图像。
黑白：相机将只输出黑白图像。
灵敏度
用于调节彩色黑白切换的灵敏度。有低、中、高三个选项，默认值为中。
仅在日/夜模式为自动时可以设置灵敏度。
延时
用于调节彩色黑白切换的延时值。取值范围为2～10，默认值为6。
仅在日/夜模式为自动时可以设置延时。
背光补偿模式
背光补偿开关，一般用于逆光的场景。
背光补偿：
默认背光补偿：根据所处场景自动进行曝光，以看清图像中最暗的区域为目标。
自定义背光补偿：选择自定义区域后，整个画面以所选区域进行曝光，以矩形框内的区域达到合适的亮度为目标。
宽动态：
对于宽动态场景，该功能可以将高亮区亮度降低，低亮度区域亮度提高，尽量使高亮和低亮区域景物都能看清。可设置等级1～100，开启宽动态时默认为50。
摄像机由非宽动态模式切换成宽动态的过程中，可能会有几秒钟的录像丢失。
强光抑制：
打开强光抑制功能，随着强光抑制等级的增加，画面会抑制高亮区域的亮度，减小光晕区域的大小，整个画面亮度降低。可设置等级1～100，开启强光抑
制时默认为50。
关闭：关闭背光补偿功能。
背光补偿模式默认为关闭。
3D 降噪
该阈值主要是针对多帧（至少两帧）图像进行处理，利用视频的前后帧之间的帧间信息来进行降噪。数值越大，效果越好。默认为启用。降噪等级的取值范围为0～100，推荐值为40～60，默认值为50。
镜像
启用则改变视频监视图像的左、右方向。默认不启用。
视角
使用该功能可改变视频监视图像的方向。可选择正常、走廊模式、倒影三种。默认正常。
使用走廊模式功能时需将视频分辨率设置为1080P 或1080P 以下分辨率。
全屏测试
单击监控界面上的，可进行全屏测试。
恢复默认
设置为设备默认配置。
取消
撤销进入该页面后进行的配置操作，恢复到上一次保存时的配置。
确定
保存配置。

视频码流

图6-11视频-视频码流设置示意图参数项
说明
辅码流使能
使能复选框是否勾选控制辅码流是否开启，默认开启。
支持同时开启两种辅码流：辅码流1、辅码流2。
码流类型
活动帧率控制（ACF）功能，使用不同帧率进行录像，针对重要事件使用高帧率录像，对于定时事件使用低帧率录像。动态检测录像和报警录像的帧率可单独设置。
主码流包括普通码流、动检码流、报警码流三种编码码流，辅码流仅支持普通码流一种编码码流。针对不同的录像事件选择不同的编码码流。
编码模式
可选择H.264、H.264H、H.264B、MJPEG 编码。
H.264：Main Profile 编码方式。
H.264H：High Profile 编码方式。
H.264B：Baseline Profile 编码方式。
MJPEG：这种编码模式下视频画面需要较高的码流值才能保证图像的清晰度，为了使视频画面达到较佳效果，建议使用相应参考码流值中的最大码流值。
分辨率
包括多种分辨率类型，每种对应的推荐码流值不同。
帧率（FPS）
P制：1～25 帧/秒，N制：1～30帧/秒。帧率会随分辨率的不同而变化。
码流控制
包括固定码流、可变码流。
仅在可变码流模式下设置画质，在固定码流模式下不可设置画质。
在MJPEG 编码模式下，码流控制方式只能为固定码流。
参考码流值
根据用户配置的分辨率、帧率来推荐用户设置一个合理的码流值范围。
码流
在可变码流模式下，该值是码流的上限，在固定码流模式下，该值是固定值。
参考“参考码流值”，码流值提供最佳的参考范围。
I 帧间隔
两个I 帧之间的P 帧数量，范围随帧率改变而改变，最大为150，建议设置为帧率的2倍。
水印设置
通过校验水印字符，可以查看录像是否被篡改。选中使能项后启用水印功能。默认水印字符为：DigitalCCTV。
水印字符只能为数字、字母、下划线、中划线，且最长为128 个字符。

区域覆盖/遮挡

图6-12 区域覆盖设置
勾选“开启”，则在视频监视窗口中显示遮挡块；勾选“关闭”，即不显示。
可进行区域块设置，最多可设置4 个区域。
用户管理
只有当用户拥有“用户管理”权限时才能进行用户管理操作。
用户名、用户组，长度最多为15 个字符，只能为字母、数字、下划线。
密码可设置0～32 位，只能为数字和字母。用户除了能更改自己的密码外还可以修改其他用户的密码。
用户和组的数量根据出厂设置数量分别为18、8。
用户管理采用组和用户两级方式，组名不能重复，用户名不能重复，一个用户只能属于一个组。
当前登录的用户不可修改自己的权限。
需配置一个用户名和密码都为zwan的管理员账户。

图6-13 用户管理界面

6.2、硬盘录像机调试设置
6.2.1、开机向导
步骤1 设备正常开机后，进入“开机向导”，如图6-14所示。
单击“取消”或“下一步”都进入“登录系统”界面，如图6-15所示。
说明：
若选择“开机时自动启动设置向导”，设备下次启动后将自动进入开机向导界面。
若不选择“开机时自动启动设置向导”，设备下次启动后将不出现开机向导界面，可直接进入登录系统。

图6-14开机向导
步骤2 单击“一键添加”，可自动添加IPC。
步骤3 单击“下一步”，进入“登录系统”界面，输入用户和密码。如图6-15所示。

图6-15登录系统
设备出厂默认的用户名有admin、888888、666666 及隐藏的default。
admin、888888：出厂密码与用户名相同，admin、888888 出厂时默认属于高权限用户。
666666：出厂密码与用户名相同，默认属于低权限用户，仅有监视、回放等权限。
隐藏的default：此用户为系统内部使用，不能删除。当本地处于“无用户登录”状态时，系统即自动用此帐号登录。用户可通过修改此帐号权限，完成一些免登录可以执行的操作。其他拥有用户帐号权限的用户可修改default 帐号的权限。
如：希望无用户登录状态也可以看某些通道画面，可直接为default 帐号选上相应通道的监视权限，可扩展设置其它权限设置。
注意：
用户连续输入3 次错误密码，设备报警。连续输入5 次错误密码，则该帐号被锁定。为了安全起见，请用户在登录设备后及时更改用户名和密码。
步骤4 单击“确定”，进入“普通设置”界面，可对设备的基本配置进行设置。包括“本机设置”、“日期设置”和“假日设置”，如图6-16所示。

图6-16普通设置
系统时间不可随意更改，否则会引起无法查询录像，更改系统时间需在硬盘信息中的硬盘录像时间之外或先停止录像。
步骤5 单击“下一步”，进入“网络设置”界面，可对设备的网络参数进行配置，如图6-17所示。

图6-17TCP/IP

步骤6 单击“下一步”，进入“远程设备”界面，可搜索并添加设备，如图6-18所示。

图6-18远程设备
步骤7 单击“下一步”，进入“录像设置”界面，设置录像计划和抓图计划，支持手动绘制时间表，如图6-19所示。

图6-19录像设置
步骤8 单击“完成”，弹出“开机向导设置完毕”的提示框，单击“完成”，开机向导设置完毕，如图6-20所示。

图6-20提示
6.2.2、工程app添加IPC（待定）
6.2.3、NVR界面一键添加IPC
将IPC 和NVR 接入到一个交换机上或者路由器上，通过一键添加，即可以将IPC 的添加到NVR的通道中。
步骤1 进入添加界面。
方法一在“开机向导中”，单击“一键添加”。

图6-21开机向导
方法二右键快捷菜单中，选择“一键添加”。

图6-22右键菜单
进入“智能添加”界面，如图6-23所示。

图6-23智能添加
步骤2 单击“一键添加”，先进行DHCP，成功后自动添加IPC，如图6-24所示。

图6-24添加示意图
当所有通道添加完成后，弹出如图6-25所示对话框。

图6-25提示
6.2.4、NVR界面远程设备
步骤1 选择“主菜单> 设置> 摄像头> 远程设备”或在预览界面单击右键选择“远程设备”，进入“远程设备”界面，如图6-26所示。

图6-26远程设备
步骤2 单击“设备搜索”，列表将显示搜索到的设备信息。
双击某条IP 或勾选某条IP 前的选择框，单击“添加”。可将此设备加入“已添加设备”列表。支持批量连接添加。
还可单击“手动添加”，手动添加前端设备，在此界面还有TCP、UDP 和自动的连接方式可选。默认为TCP。

图6-27手动添加
步骤3 添加完成单击“确定”，远程设备添加完毕。

附 录：

安E系统摄像机与传统摄像机对比

安E系统摄像机对比
