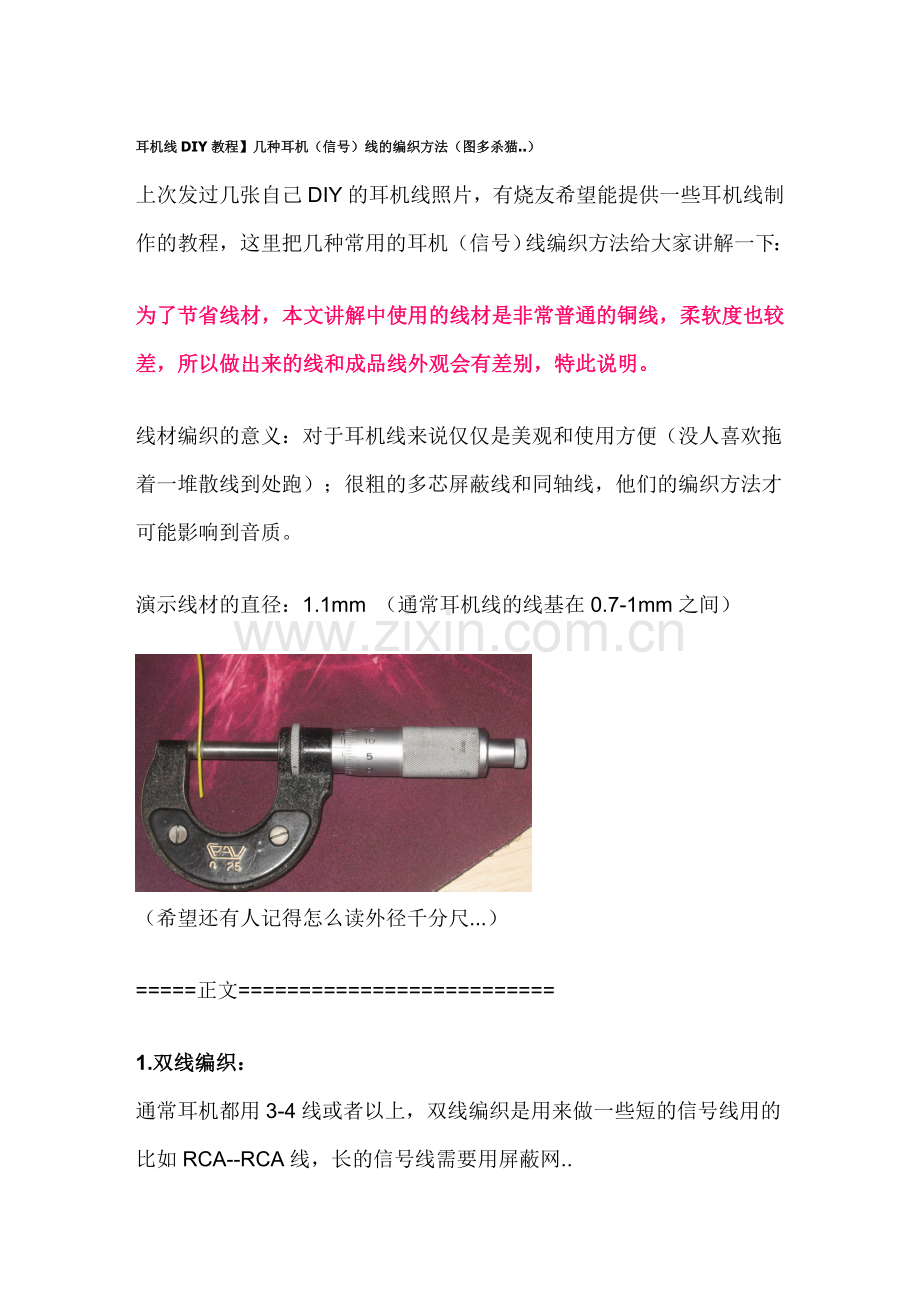

耳机线DIY教程】几种耳机（信号）线的编织方法（图多杀猫..）
上次发过几张自己DIY的耳机线照片，有烧友希望能提供一些耳机线制作的教程，这里把几种常用的耳机（信号）线编织方法给大家讲解一下：

为了节省线材，本文讲解中使用的线材是非常普通的铜线，柔软度也较差，所以做出来的线和成品线外观会有差别，特此说明。

线材编织的意义：对于耳机线来说仅仅是美观和使用方便（没人喜欢拖着一堆散线到处跑）；很粗的多芯屏蔽线和同轴线，他们的编织方法才可能影响到音质。

演示线材的直径：1.1mm （通常耳机线的线基在0.7-1mm之间）

（希望还有人记得怎么读外径千分尺...）

=====正文==========================

1.双线编织：
通常耳机都用3-4线或者以上，双线编织是用来做一些短的信号线用的比如RCA--RCA线，长的信号线需要用屏蔽网..

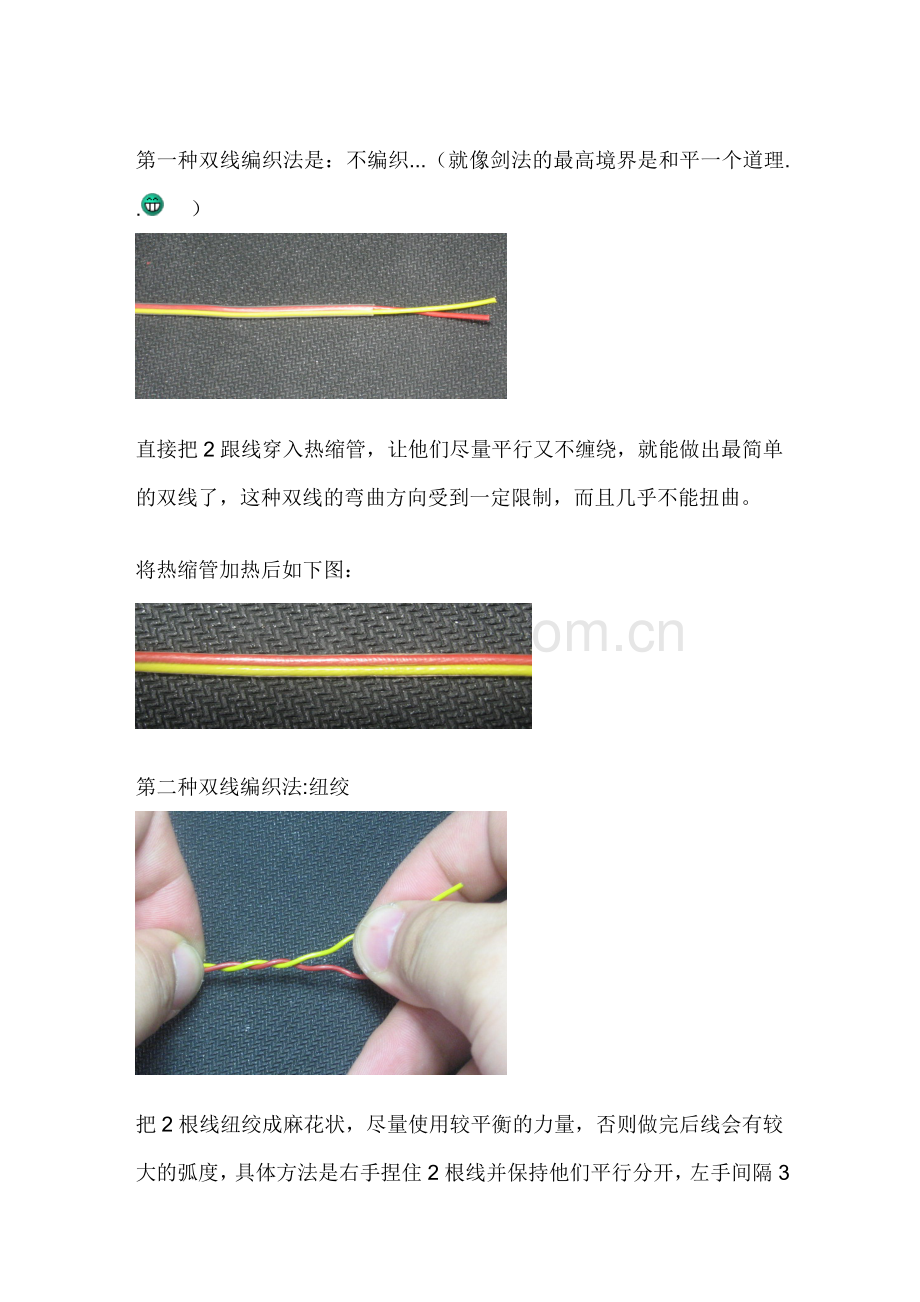

第一种双线编织法是：不编织...（就像剑法的最高境界是和平一个道理..   ）

直接把2跟线穿入热缩管，让他们尽量平行又不缠绕，就能做出最简单的双线了，这种双线的弯曲方向受到一定限制，而且几乎不能扭曲。

将热缩管加热后如下图：

第二种双线编织法:纽绞

把2根线纽绞成麻花状，尽量使用较平衡的力量，否则做完后线会有较大的弧度，具体方法是右手捏住2根线并保持他们平行分开，左手间隔3cm左右旋转线，对于粗线和硬线来说，这是个力气活...

整根线纽绞完之后可以检查一下绞距是不是一致，可以在局部地区调整，结果就如下图一样：

热缩管加热后：

2.三线编织：

第一种三线编织：纽绞
方法和双线纽绞一样，要注意力度，还有要注意在纽绞过程中，3根线是要自旋转的，所以未编织的那段不能完全捏死，要允许线材自旋转。

热缩管加热后：

第二种三线编织：网织
实际上3根线还体现不出“网”的样子，要更多线才明显，不过因为方法一样，也叫它网织吧..

首先把线的一段用热缩管固定，这样比较方便..

注意：以下所有图中箭头均是指线从上方穿过

第一步：

第二步：

第三步：

然后就成这个样子：

重复以上步骤即可，注意每编织一次要拉紧线缆，这样才能获得较一致的编织。

套上热缩管并加热：

3.四线编织：

第一种四线编织：网织

第一步：

第二步：

第三步：

然就就成下图的样子：

重复以上过程：

加热热缩管：

四线编织对于这种1.1mm的粗线实在是有点为难了，下面看看细线的表现..用的是0.7mm直径的线：

热缩管后：

第二种四线编织：井字织（我自己发明的名字，因为编织法有点像”井“字）

第一和第二步：

第三和第四步：

注意线的方向一定是对角线的，上左掰到到下右，下右掰到上左，左上掰到右下，右下掰到左上...很绕吧，反正如果反了就编不出来...试试就知道了

编好的样子：

热缩管上..

好了看看这几根线的合影吧：

================================

有关热缩管：

颜色：热缩管最好使用透明的，一个方面是能看到内部编织比较好看，另一个方面是其他有颜色的热缩管弹性不够好。

如何把线套进去：这是个好问题...上图演示的都是10cm上的线，要是2米的线怎么塞进热缩管呢？这时候就要发挥各位的想象力了...方法几乎是八仙过海各显神通了，可以用硬的线缆穿，也可以用棉线系在钉子上传过去，等等....当然最有效的莫过于选择合适直径的热缩管。

直径：热缩管的缩小能力通常在50%以上，也就是说一个外径4mm的热缩管加热后会缩到外径2mm，再加上热缩管的厚度，用在1.5mm的线缆上是没问题的，但是为了保持一定的余量，我们通常用50%计算，也就是说2mm直径的线缆就用4mm的热缩管，这样的比例也比较容易穿线了。

温度：通常有颜色的热缩管上才会标识温度，透明的都不标..经验上100度以上热缩管才开始收缩，如果希望效率高点的话，可以用150-160度，再高的话热缩管可能会烧着....

如何控制温度：如果你有下图这种设备的话很简单...

直接可以设置温度和风量...

因为这东西进风口在2侧，所以直接可以放在桌子上加热...

如果你家里没有这种重型可以做BGA的装备...用电吹风的高档也是没问题的，唯一需要注意的是需要把线拉直，热缩管不直没关系因为加热救直了，但如果线不直的话做出来的成品就带弧度。

有关蛇皮网（避震网）：
这是个很好用的东西，可以遮丑...如果你做的线实在太难看被无数人数落，套上这东西就OK了...

实际上我一直没觉得线材避震有多大意义，可能是耳机线不需要避震吧...而且加上这种网之后声音反而会从线缆上固体传声到耳机,有点不爽..

避震网的安装没啥可说的，比穿线简单多了，用过就知道
装上就是这个样子

有关避震网要注意线缆2边插头处的固定，因为这种材料很滑所以热缩管并不是很有效，它还是会打滑，所以有时迫不得已需要用点胶水，但别用502这种硬质胶水，要用有韧性能形变的。

这个是自己做的成品：

下面这个是3线绞织，套了2层热缩管的线：

下面这个是6线编织的，方法是3线网织，只不过每股线都是2根。

简单的讲了一下耳机和信号线的编织制作，希望能抛砖引玉给大家点启发，我刚开始DIY线不到一个月，和论坛里很多线材DIY大师还差的远，希望能和大家多多讨论。

（有关插头部分，因为主要涉及到焊接，类似资料有不少，本文就没有讲解了，有需要以后单独写）
