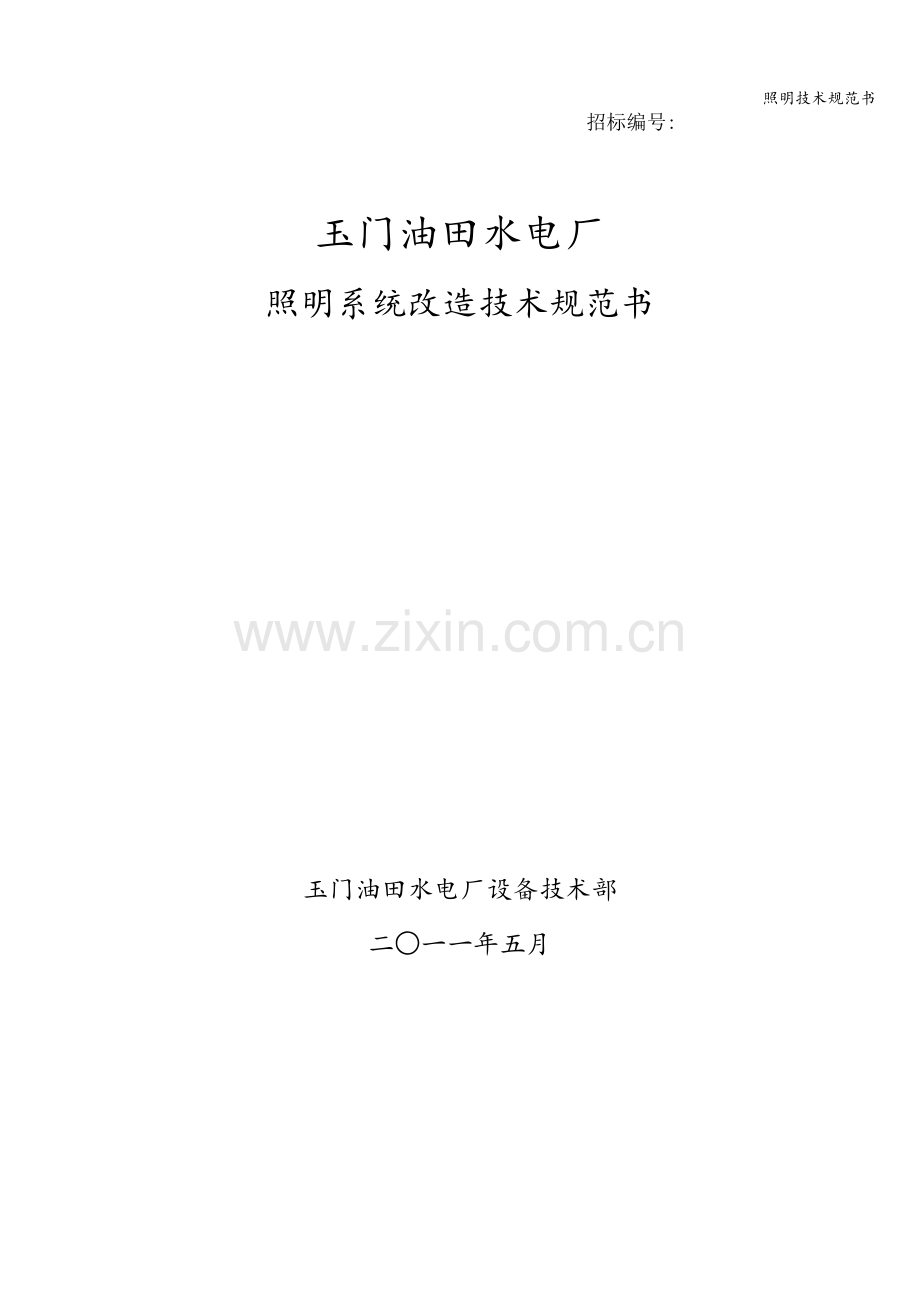

照明技术规范书
招标编号:

玉门油田水电厂
照明系统改造技术规范书

玉门油田水电厂设备技术部

二○一一年五月

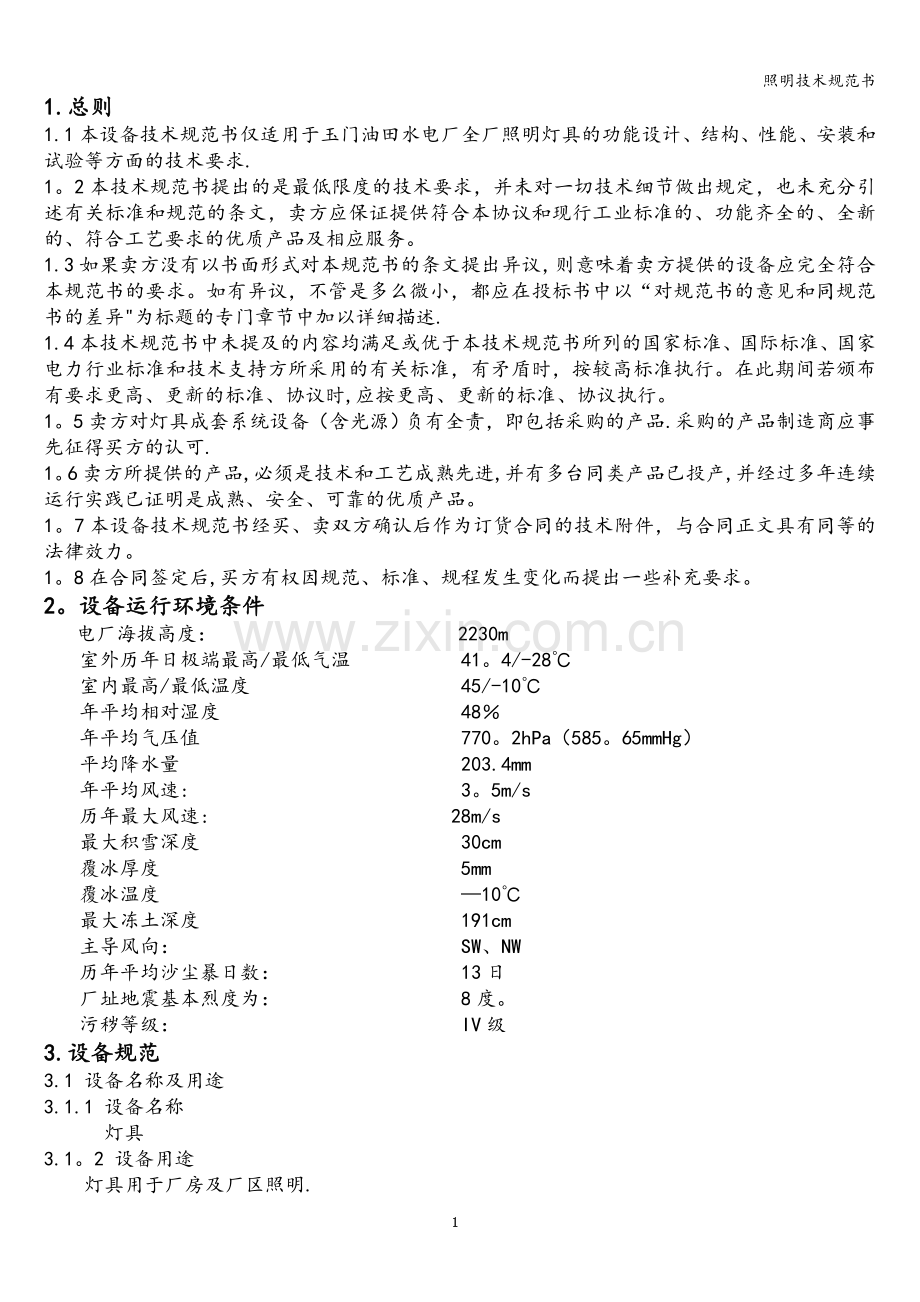

1.总则
1.1本设备技术规范书仅适用于玉门油田水电厂全厂照明灯具的功能设计、结构、性能、安装和试验等方面的技术要求.
1。2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本协议和现行工业标准的、功能齐全的、全新的、符合工艺要求的优质产品及相应服务。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备应完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异"为标题的专门章节中加以详细描述.
1.4本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。在此期间若颁布有要求更高、更新的标准、协议时,应按更高、更新的标准、协议执行。
1。5卖方对灯具成套系统设备（含光源）负有全责，即包括采购的产品.采购的产品制造商应事先征得买方的认可.
1。6卖方所提供的产品,必须是技术和工艺成熟先进,并有多台同类产品已投产,并经过多年连续运行实践已证明是成熟、安全、可靠的优质产品。
1。7本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1。8在合同签定后,买方有权因规范、标准、规程发生变化而提出一些补充要求。
2。设备运行环境条件
电厂海拔高度： 2230m
室外历年日极端最高/最低气温 41。4/-28℃
室内最高/最低温度 45/-10℃
年平均相对湿度 48％
年平均气压值 770。2hPa（585。65mmHg）
平均降水量 203.4mm
年平均风速: 3。5m/s
历年最大风速: 28m/s
最大积雪深度 30cm
覆冰厚度 5mm
覆冰温度 —10℃
最大冻土深度 191cm
主导风向： SW、NW
历年平均沙尘暴日数： 13日
厂址地震基本烈度为： 8度。
污秽等级： IV级
3.设备规范
3.1 设备名称及用途
3.1.1 设备名称
灯具
3.1。2 设备用途
灯具用于厂房及厂区照明.
3。2 设备的布置要求
户内、户外灯具（除集控室及电子设备间外)必须做到防水、防尘、防震三大要求，局部需防腐及防爆要求的场所(制氢站、油泵房、蓄电池室等）在达到防水、防尘、防震三大要求的前提下,做到防腐、防爆或耐高温的标准。
3。3 卖方向其它厂商购买的所有附件和设备,除应符合相应的标准规范或法规的最新版本和其修正本的要求外，还必须标有本厂商的品牌标签。
3。4应遵循的主要技术标准
GB156 《标准电压》
GB1408 《固体绝缘材料工频电气强度的试验方法》
GB7000 《灯具的一般要求与试验》
GB7000 《应急照明灯具安全要求》
GB7000 《道路和街道照明灯具安全要求》
GB7000 《投光灯具安全要求》
GB7000 《固定式通用灯具安全要求》
GB7000 《嵌入式式灯具安全要求》
GB7001 《灯具外壳防护等级分类》
IEC598/EN60598 《国际安全标准》
GB50034—2004 《建筑照明设计标准》
GB50017 《钢结构设计规范》
GBJ135 《高耸结构设计规范》
GB50011 《建筑抗震设计规范》
GB50007 《建筑地基基础设计规范》
GJ/T3076 《高杆照明设施设计条件》
GB699 《优质碳素结构钢技术条件》
GB/T13912 《金属覆盖层钢铁制件热浸镀锌技术要求》
GB9468 《道路照明灯具光度测试》
DL/T5390-2007 《发电厂和变电站照明设计技术规范》
这些规范和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使卖方设备良好、连续的在本规范所规定的条件下运行时，则这些标准也可以由卖方修改.
3。5当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案.
4。技术要求(厂房内灯具部分）
4。1名称：四防灯；
参考型号 NGC9810A/DH、NGC9810/NXDG—L150；
功 率：150W、250W、400W；
防护等级 IP65；
防腐等级 WF2；
耐压等级 220V±10％。
4.2灯具选用金卤灯、钠灯光源,外壳由铝合金压铸成型;表面用高压静电粉末喷涂处理；配耐高温导线长度2。5米，截面为2。5mm²。
4.3采用99。99%高纯铝反射器,阳极氧化处理，反射效率高。
4.4灯具采用德国欧司朗生产的长寿命气体放电光源，平均使用寿命为12000小时。
4.5电气箱由镇流器、触发器、电容、熔断器等元器件构成,电气箱内部采用双重耐高温绝缘线,布线整齐，接线端子为陶瓷接线端子。
4.6灯具设有过热和短路保护装置，镇流器含PTC热敏电阻.
4。7灯具为宽电压设计，在180V-260V之间正常运行。
4.8防水、防尘、防震、防腐、耐高温。
4.9透明件采用耐热、抗冲击的钢化玻璃。
4。10显色指数90Ra,色温4200K,光通量12000Lm~35000Lm。
5。技术要求(荧光灯具部分）
5。1名称：内场方灯；
参考型号 GFD5061；
功 率：4*14W；
耐压等级 220V±10％;
防护等级 IP42。
5。2灯具选用金卤灯、钠灯光源,外壳采用优质碳素钢板折弯成型,表面用高压静电喷塑处理,耐腐蚀。
5。3采用雾面反光镜,光线均匀柔和,防眩光。
5.4配置高性能电子镇流器,有短路保护/开路保护/灯管末期保护及异常保护功能.
5.5光源寿命15000-18000小时以上，显色指数82Ra，色温4000K，光通量2900Lm日光色。
5.6可加装应急装置。
6.技术要求(防爆灯具部分)
6.1名称：防爆型工厂灯；
参考型号 GCD5011；
功 率：150W；
耐压等级 220V±10％；
防护等级符合国家现行标准和规范要求（爆炸和火灾危险环境标准）。配耐高温导线长度2.5米，截面为2。5mm。
6.2防爆灯适用范围：爆炸性气体环境:1区、2区；爆炸性气体混合物：IIA、IIB、IIC；温度组别:T1-T4。
6.3防爆灯具有“EX”标志和标明其类型、级别、组别的标志的铭牌，并通过在铭牌上标明国家指定的防爆检验单位发给的防爆合格证号.
6。4防爆灯符合现行国家标准《爆炸性环境用防爆电气设备通用要求》的有关规定。具备优异的防爆性能，采用3.5mm高强度无铜铝合金压铸成型，表面高压静电喷塑处理；具有抗高能量冲击的钢化玻璃。
6。5外露紧固件及其他附件均采用高防腐性能的不锈钢制作；采用磨砂反光镜和灯伞，均匀配光，防眩光处理；采用两种隔爆措施，防爆性能可靠.
6.6电气箱含镇流器、触发器、电容、熔断器，内部接线端子为陶瓷接线端子.
6。7镇流器需含PTC热敏电阻，保护灯具;宽电压设计，在180V—260V之间正常使用.
7。技术要求（路灯部分）
7.1名称:防水防尘防腐LED路灯；
参考型号： ZD003；
功 率： 90W、110W、120W；
防护等级： IP65;
防腐等级： WF2；
7。2采用节能高效LED光源,耗电量低,使用寿命40000小时以上。
7.3透明件为PC灯罩，抗强力冲击,外壳采用铝合金压铸成型。
7。4灯体为宽电压设计，在180V—260V之间正常运行。
7.5用弹性扣紧器脱卸,一体化设计，维护检修方便。
7.6灯杆为优质钢板制作成型,内外热镀锌处理后表面静电喷塑.
7。7灯具与灯杆采用专用连接套连接固定，连接牢靠。
7.8灯杆抗风能力达40m/s，灯杆形式为单臂、等长双臂、工艺杆、直杆、可倾斜式等形式供选择。
7.9灯具设有过热和短路保护装置，镇流器含PTC热敏电阻，电气箱含熔断器.
8。技术要求（高杆灯部分）
8。1名称:防水防尘高杆灯；
参考型号： GGD001;
防护等级： IP65；
防腐等级: WF2；
灯杆参数:
灯杆高度（m）
15
20
25
30
35
40
底径(mm）
550
550
580
650
700
720
顶径(mm）
220
220
250
280
300
320
壁厚(mm）
6/6
6/6
6/8
6/8/8
6/8/10
6/8/10/12
8.2须满足以下要求：
1。结构紧凑、整体牢固,组装维修便利，配光合理，照度均匀，照明范围在2800平方米以上;
2。光源采用德国欧司朗气体放电光源,平均使用寿命12000小时；
3。外壳铝合金压铸成型,表面高压静电粉末喷涂，配耐高温导线长度2.5米,截面为2.5mm²；
4.采用99.99%高纯铝反射器，阳极氧化处理，反射效率高；
5。灯具采用德国欧司朗生产的长寿命气体放电光源,平均使用寿命为12000小时;
6.电气箱含镇流器、触发器、电容、熔断器等元器件，电气箱内部采用双重耐高温绝缘线,布线整齐，接线端子为陶瓷接线端子；
7.灯具设有过热和短路保护装置，镇流器含PTC热敏电阻；
8。灯具为宽电压设计，在180V-260V之间正常运行；
9.防水、防尘、防震、防腐；
10。透明件采用耐热、抗冲击的钢化玻璃;
11.显色指数90Ra,色温4200K,光通量12000Lm～35000Lm。
8。3灯杆
a。灯杆有低碳钢板经剪制、折弯、自动焊接成型；
b.高杆灯的全部钢结构件进行热镀锌及表面喷塑处理,是所有内外壁表面活的保护，延长使用寿命;
c。灯杆底部开有电器门，内置手动、自动升降系统和电气控制系统。门上备门锁，防止非工作人员开启。
8。4电气控制系统
a.电气控制及保护装置安装固定于灯杆底部控制箱内，备有照明控制及电机控制线路；
b。采用手动控制主令控制器，实现远距离升降(4m以上）；
c。双回路电力电缆供电,实现全负荷照明和部分照明，具有受控、光控及电脑时间控制多种方式。
8。5自动手动升降系统
a。由电机、蜗轮蜗杆、卷扬机组成；
b.具有自锁性能的蜗轮蜗杆传动机构，使灯盘在任何位置停止；
c。设置过扭矩保护,具有手动、自动操作功能。
8。6防雷接地装置
高杆灯必须设置接地装置，接地电阻不大于10Ω.
8.7地基强夯，承载能力达到12t/m以上;基础内预埋电缆管弯曲半径不小于900mm。
9.质量保证和试验
9。1炉本体、主厂房、生产车间及所有供货灯具及灯具内元器件使用寿命均为7年,在此期限内，正常使用发生损坏、功能退化等质量问题，供货商应无偿提供备品更换。如在1/2寿命期限内,正常使用发生损坏等质量问题,供货商须二倍赔偿。
9。2所有光源选用德国欧司朗进口产品，灯具可选用国内优质产品。事故照明灯具壳体颜色为红褐色、并有“S"标记。
9。3灯具到货后、供货商现场开箱验收,安装时须进行现场指导、监督、验收.
9.4设备性能验收试验的内容、标准和方法，按本技术规范的要求和国家有关规定进行。
10。供货
10。1卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件,即使本合同附件未列出或数目不足，卖方仍须在执行合同时免费补足。
10。2卖方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
10.3卖方应提供运行所需备品备件（包括控制设备）,并在投标书中给出具体清单。
10。4卖方应提供所供设备的进口件清单。
10.5供货范围
10。5.1供货范围（灯具）
本工程所需的灯具数量见下表：
表1：工矿灯具表
编 号
名 称
规 范
单位
数 量
备 注
1
防水防尘高顶灯
400W
套
45
包括光源
2
防水防尘投光灯
250W
套
20
包括光源
3
防水防尘防眩灯
150W
套
328
包括光源
4
防水防尘平台灯
150W
套
30
包括光源
5

表2：路灯表
编 号
名 称
规 范
单位
数 量
备 注
1
防水防尘防腐LED路灯
110W
套
10
包括光源（带灯杆）
2

表3：高杆灯灯具表
编 号
名 称
规 范
单位
数 量
备 注
1
防水防尘高杆灯
H=20m
12*400W
套
4
包括灯具
2
防水防尘高杆灯
H=20m
16*400W
套
2
包括灯具

说明：
1、本表是根据所附基本配置表统计的灯具数量.
2、最终供货数量以设计院施工图为准。
10.5.2备品备件及附属材料
10。5。2。1备品备件
为满足设备安装、调试和一个大修期内连续运行和维护要求，卖方应提供随机备品备件清单和满足五年运行备品备件清单，并要求单独报价。
序号
名称
规格和型号
数量
产地
生产厂家
价格
备注
1
光源

2
透明件

3
镇流器

4
触发器

5
熔断器

6
电容

7
其他

注：备品备件项目名称仅供参考，卖方应根据自己的具体情况进行增补。
10。5。2。2附属材料
序号
名称
规格和型号
数量
产地
生产厂家
价格
备注
1
路灯控制箱
光控、时钟控制、手动
1面

2
电缆
YJV22—0.6/1kV—5x25
450米

3
电缆
YJV—0。6/1kV—2x6
500米

4
镀锌扁钢
—40x4
300米

5
热镀锌接地极
DN80x2500
18根

6
降阻剂

1800Kg

7
导线
BV-500V—4
500米

8
导线
BV-500V—2。5
2000米

9
镀锌钢管
G20
400米

10
镀锌角钢
L40x4
120米

11
三通接线盒
3/4
120个

投标者填写下列技术参数,并保证其设备的性能、特性与以下内容一致。
卖方填写工矿灯规范表
序号
名称
卖方提供型号
灯体材料及透光板材料
光源型号
电器元件及制造厂
参考价格
备注
1

2

3

4

5

卖方填写路灯规范表
序号
名称
卖方提供型号
灯体材料及透光板材料
光源型号
电器元件及制造厂
参考价格
备注
1

2

3

4

5

卖方填写高杆灯规范表
序号
名称
卖方提供型号
灯体材料及透光板材料
光源型号
电器元件及制造厂
参考价格
备注
1

2

3

4

5

11.技术资料
11.1卖方提供的技术文件应能满足电厂总体设计、设备安装、现场调试运行和维护的需要。如果不能满足，买方有权提出补充要求，卖方应无偿提供所需要的补充技术资料。
11.2资料的组织结构清晰、逻辑性强.资料内容正确、准确、一致、清晰完整，满足工程要求.
11.3卖方资料的提交及时、充分，满足工程进度要求.中标后, 经买方和设计方确认。合同签定后 10 天内应给出全部技术资料和交付进度清单，并经买方确认。
11.4卖方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。卖方须满足以上四个方面的具体要求.
11。5对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，卖方应及时免费提供.
11。6买方要及时提供与合同设备设计制造有关的资料。
11.7完工后的产品应与最后确认的资料一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。
11.8卖方提供的随机技术资料为十一套,电子版两套。
11。9卖方提供的所有资料均应有“玉门油田水电厂专用”与“正式资料"章，修改版资料对修改部分应有明显的标识和标注.
11。10卖方所提交的技术资料内容至少应包括本附件中所要求的。如买方在工程设计中需要本附件以外的资料，卖方应及时无偿地提供。
11.11卖方提交给买方的每一批资料都应注明版次，当提交新版资料时应注明修改处并说明修改原因.
11。12工作配合和资料交换所用的语言为中文。
11.13资料提交的基本要求
11.13.1技术文件
卖方应提供的技术文件如下：
1. 工厂质量认证材料(复印件)、工厂概况；
2. 投标产品业绩表（包括连续运行小时数）；
3. 重要部件的外协及外购情况;
4. 已投运产品曾发生过的问题、解决办法及效果，本次拟采取那些完善措施。
5. 样本说明书、技术文件、样本、供货项目总清单；
11.13。2卖方在技术规范书签字生效后应提供的资料(正式资料）
1.技术文件、样本(照片)及供货项目总清单；
2.产品试验报告:
a。例行（出厂）试验报告
b。型式试验报告
c.特殊试验报告
3。其他资料：
a。产品的质量文件
b.维修资料
c。技术图纸
d。详细的装箱清单
4.其它供、需双方根据设备条件共同商定的技术文件。
12.技术服务
12。1在现场安装调试过程中，供货方应派人来现场配合指导安装调试。
12.2卖方服务人员的一切费用已包含在合同总价中。
12。3现场服务人员的工作时间应与现场要求相一致，以满足现场安装、调试和试运行的要求。
12。4未经买方同意,卖方不得随意更换现场服务人员。同时，卖方须及时更换买方认为不合格的卖方现场服务人员。
12。5在调试前，卖方技术服务人员应向买方技术交底，讲解和示范将要进行的程序和方法。对重要工序卖方技术人员要对施工情况进行确认和签证。经卖方确认和签证的工序如因卖方技术服务人员指导错误而发生问题，卖方负全部责任。
12。6卖方现场安装服务人员应有权处理现场出现的一切技术问题。如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决。如卖方委托买方进行处理，卖方现场服务人员要出委托书并承担相应的经济责任。
13．包装、运输和储存
13。1设备制造完成并通过试验后应及时包装，否则应得到切实的保护,确保其不受污损.其包装应符合铁路、公路和海运部门的有关规定。
13。2所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免损坏及被盗。
13。3在包装箱外应标明需方的订货号、发货号。
13.4各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
13。5包装箱上应有明显的包装储运图示标志（按GB191).
13.6整体产品或分别运输的部件都要适合运输和装载的要求。
13。7随产品提供的技术资料应完整无缺,提供份数符合GB11032的要求.
