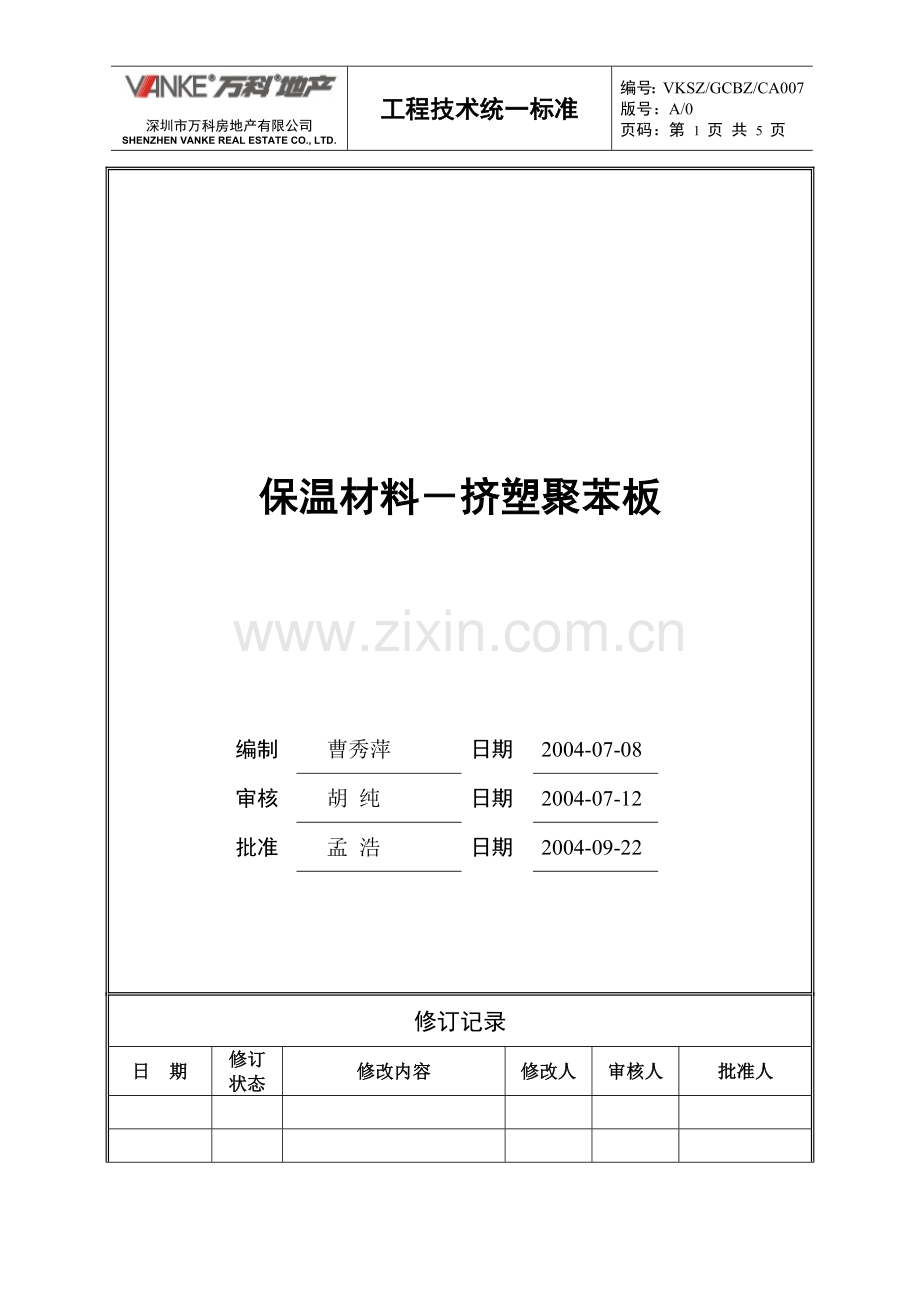

挤塑聚苯板.doc

深圳市万科房地产有限公司
SHENZHEN VANKE REAL ESTATE CO., LTD.
工程技术统一标准
编号：VKSZ/GCBZ/CA007
版号：A/0
页码：第 6 页 共 5 页

保温材料－挤塑聚苯板

编制
曹秀萍
日期
2004-07-08

审核
胡 纯
日期
2004-07-12

批准
孟 浩
日期
2004-09-22

修订记录
日 期
修订状态
修改内容
修改人
审核人
批准人

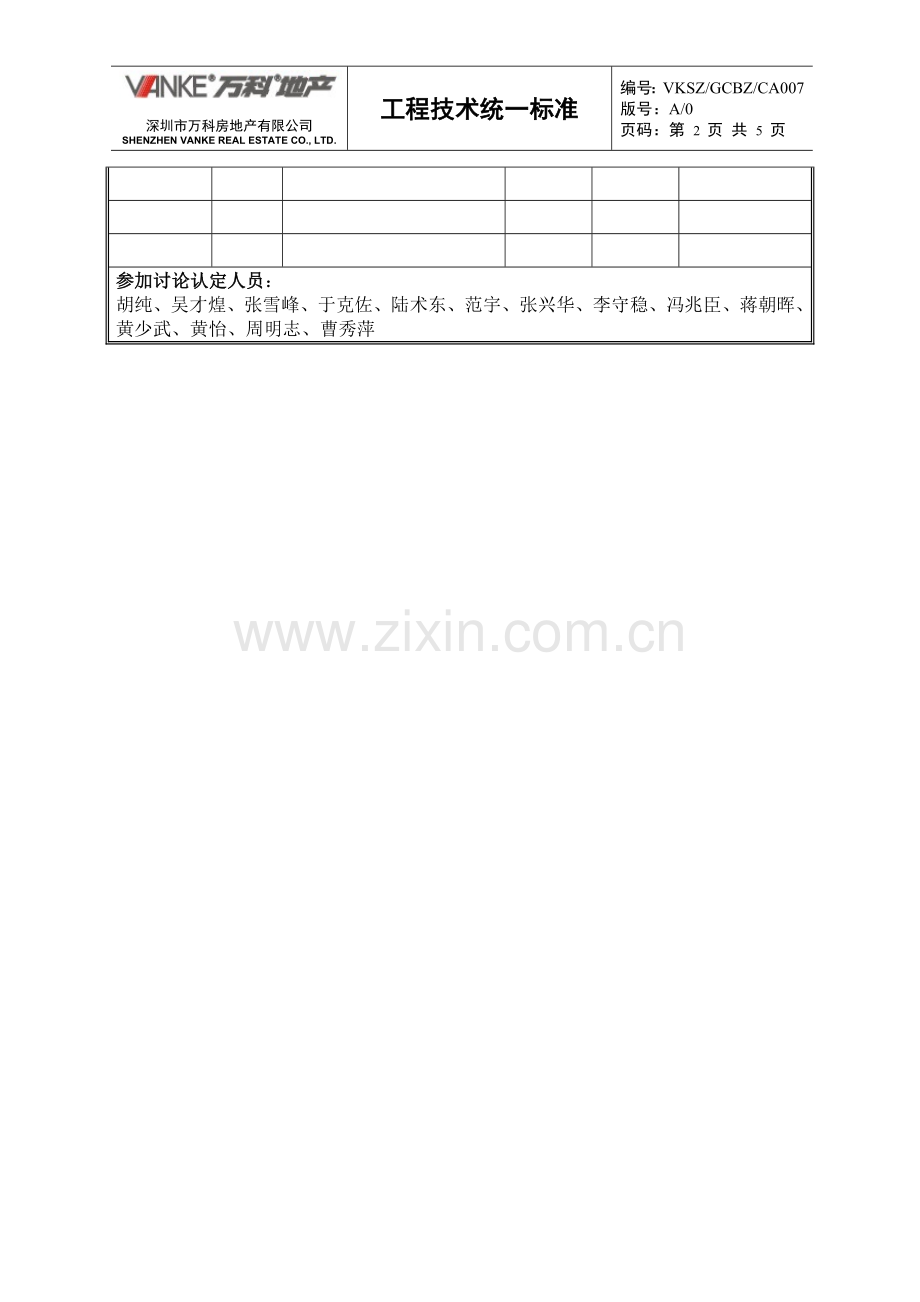

参加讨论认定人员：
胡纯、吴才煌、张雪峰、于克佐、陆术东、范宇、张兴华、李守稳、冯兆臣、蒋朝晖、黄少武、黄怡、周明志、曹秀萍

保温材料－挤塑聚苯板
1、 适用范围
本技术要求适用于万科深圳区域所有屋面保温材料的招投标及现场安装指导。
2、 依 据
2.1 除另有注明外， 本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：
Ø 《工程建设标准强制性条文》2002年版
Ø 《建筑工程施工质量验收统一标准》（GB50300-2001）
Ø 《建筑结构荷载规范》（GB50009-2001）
Ø 《隔热用挤塑聚苯乙烯泡沫塑料（XPS）》（GB10801.2-2002）
Ø 《屋面工程质量验收规范》GB50207-2002
Ø 《民用建筑热工设计规范》（GB 50176-93）
Ø 《夏热冬暖地区居住节能设计标准》（JGJ-2003）（参考）
Ø 《深圳市居住建筑节能设计规范》（SJG10-2003）(参考)
Ø 万科技术标准——多层、高层住宅屋面防水统一做法
2.2 若承包商或供应商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。
3、 材料及配件要求
3.1 保温材料
3.1.1 屋面保温材料应采用挤塑型的聚苯乙烯板。
3.1.2 外观质量：表面平整，无夹杂物，颜色均匀，不应有起泡、裂口、变形等缺陷。
3.1.3 90天25℃的导热系数≤0.029 w/m.k(25℃，90天)，提供保证：30年保持率≥85％～90％。
3.1.4 压缩强度根据使用条件确定。确定依据：综合考虑屋面使用荷载和施工荷载，XPS板的设计荷载取XPS板的压缩强度的1/5，着重考虑楼面的点荷载、冲击荷载等。一般墙体≥150 kpa，上人屋面、不上人屋面、露台、阳台的保温材料采用压缩强度≥250 kpa；其他由建筑做法和活荷载确定。
3.1.5 氧指数：OI≥26％，燃烧等级为B2级，（钢结构和墙体使用采用OI≥30％，B1级）。
3.1.6 吸水率≤1.0%。
3.1.7 水蒸汽渗透系数≤3.0 ng/pa.m.s (备注：n=10-9)
3.1.8 密度：由压缩强度确定，当压缩强度为150 kpa时，密度为27～30kg/m3；当压缩强度为250 kpa时，密度为30～36kg/m3；当压缩强度为300 kpa时，密度为35～38kg/m3。
3.1.9 尺寸变化率≤±1.5%
3.1.10 表面采用毛面。
3.1.11 接头型式：厚度≤25mm，可采用SS型（平头型），厚度>25mm，采用SL型（搭接型）。
3.2 配件
胶纸，
4、 设计、制作、安装及施工要求
4.1 设计要求
■ 屋面保温板厚度采用25mm，其他性能见材料要求。
■ 计算：深圳节能要求，屋顶传热系数K≤1 W/(m2•K)。屋顶采用“40mm细石混凝土+2mm防水涂膜+20mm防水砂浆+25mm挤塑板+120mm钢筋混凝土”的做法下，屋顶的传热系数为0.799 W/(m2•K)（深圳市建筑科学研究院针对坂雪岗节能的研究结果），满足要求。
■ 屋面防水做法详见多层、高层住宅屋面防水统一做法。
4.2 进场及进场验收
■ 材料应至少在正式安装前三天进场并统一堆放于预定位置，总包负责提供堆放场地。
■ 进场验收：进场时包装保护应完好无损，随机抽取6件对分批进场成品进行拆除外包装抽检。检查内容包含保温板品牌、厚度、型号、数量、表面质量、平整度、包装等是否符合设计要求，发现不合格应立即退场整改。抽检后承包商应恢复成品外包装，此部分费用已包含在合同总价中，不另计。
■
4.3 安装
4.7.1 基层处理：基层应平整，做好防水，防水验收合格。若采用溶剂型的防水材料，应在防水材料施工完至少24小时后（根据防水材料的性能、溶剂挥发性确定）才能安装保温材料。
4.7.2 挤塑板干铺在防水层上，拼缝要严密，也可用与防水材料相容的胶点粘、条粘，使保温板与防水层粘在一起，随即在基面上铺10mm厚的水泥砂浆，铺钢丝网片，用细石混凝土铺保护层，总厚度40mm左右。
4.7.3 在安装保温板时，应避免板材接触火焰或其它火源。
4.7.4 施工过程中或施工完后注意对保温板的保护。
4.4 样品
在投标报价期间,承包方需提交样板一份留万科封存, 且在为单个项目供货前均应先送样板至项目地盘封存，日后所有货品验收均按已审定样品的外观与质量为标准。
4.5 成品验收
■ 安装完毕后对表面质量、平整度的检查。在浇注保护层前应用吸尘器清除表面垃圾、浮尘。
5、 成品保护
5.1 产品用收缩膜和塑料捆扎带包装。
5.2 产品分类别、规格分别堆放，避免受重压，库房应干燥通风。
5.3 运输和储存过程中应远离火源、热源和化学溶剂，避免日光爆晒和风吹雨淋，并应避免长时间受重压和其他机械损伤。
5.4
6、 本项目特殊要求
6.1 ……
6.2
7、 附件
（插入附件链接，显示为图标）
XXX图纸.dwg
XXX图纸.dwg

――――――――――――――――――――――――――――――――――
注明：
a) 横线以上为招标技术要求
b) 以上标准征求过深圳市中体实业发展有限公司（欧文斯科宁）和深圳市丝科实业发展有限公司（舒泰龙styrofoam）的意见。
8、 检测工具及检测方法
8.1 材料检测：在自然光线下，目测检查内容包含保温板品牌、厚度、型号、数量、表面质量、平整度、包装等是否符合设计要求。
9、 推荐的合格供应商资源
推荐合格的供应商资源，一般不少于5家，最好分档次，列出联系人、联系电话、使用过的项目。

欧文斯科宁
福满乐
舒泰龙styrofoam
泰柏板
豪适板—上福牌hosfoam
北京汇英
乐富牌

合资
进口
国产
国产
国产
国产
使用过工程
金域蓝湾
17英里
坂雪岗
东海岸二期

金域蓝湾部分

联系人
陈汐 市场部副经理
刘韬 董事总经理
陈俊杰
黄伟标
杨圣广
黄伟标
电话
13923870829
13902954740
13802220296
13902996701
13066976851
13902996701
代理商：
深圳市中体实业发展有限公司
深圳市丝科实业发展有限公司
华南建材（深圳）有限公司（生产商）
深圳市炜华工程设备有限公司
深圳市义兴复实业有限公司
深圳市炜华工程设备有限公司
报价(250KPa,SL式)万科采购价（乙供价）
815元/平米
875元/平米
1160元/平米
1260元/平米
750元/平米800元/平米
620元/平米750元/平米
600元/平米650元/平米
550元/平米680元/平米
