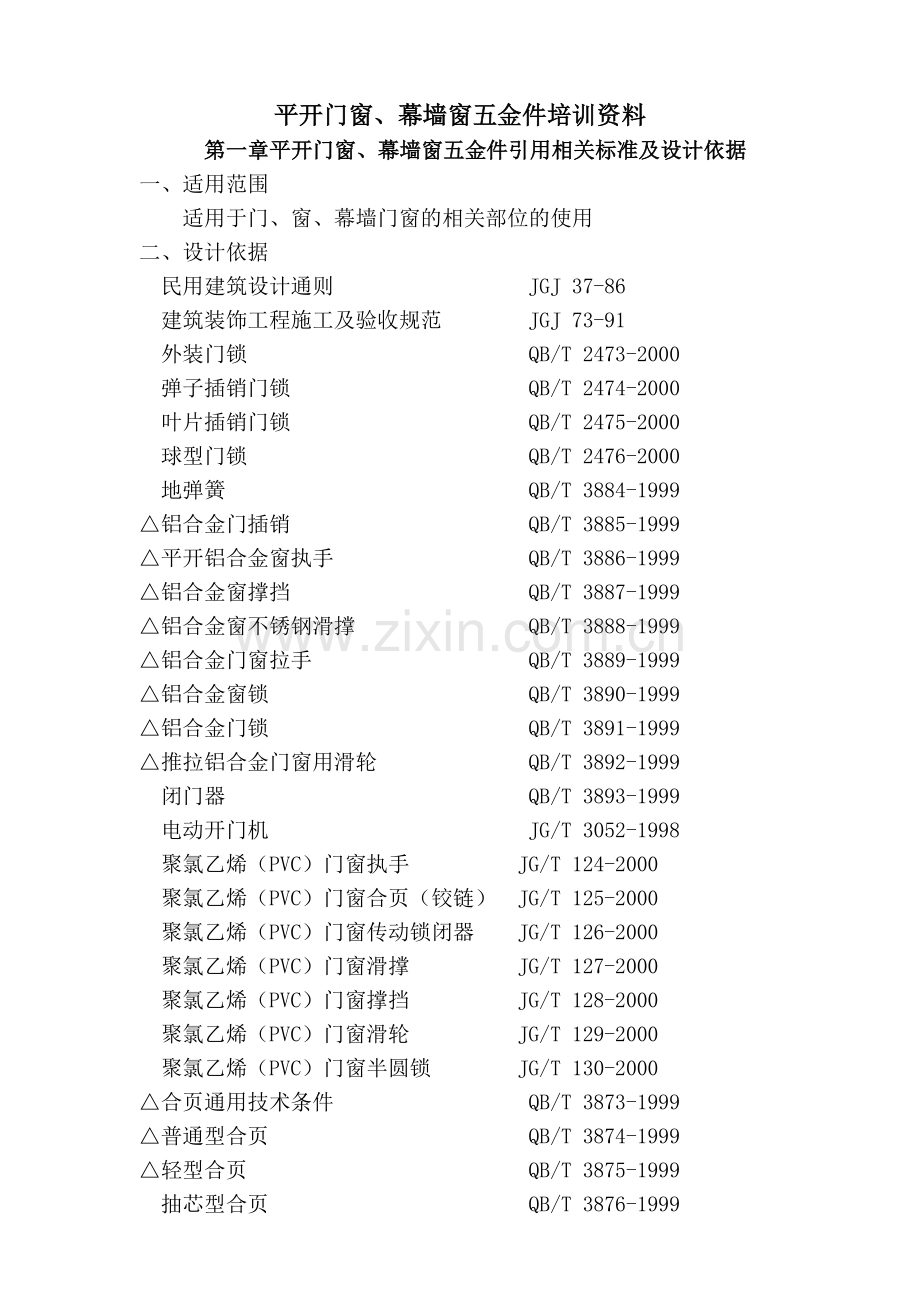

平开门窗、幕墙窗五金件培训资料
第一章平开门窗、幕墙窗五金件引用相关标准及设计依据
一、适用范围
适用于门、窗、幕墙门窗的相关部位的使用
二、设计依据
民用建筑设计通则 JGJ 37-86
建筑装饰工程施工及验收规范 JGJ 73-91
外装门锁 QB/T 2473-2000
弹子插销门锁 QB/T 2474-2000
叶片插销门锁 QB/T 2475-2000
球型门锁 QB/T 2476-2000
地弹簧 QB/T 3884-1999
△铝合金门插销 QB/T 3885-1999
△平开铝合金窗执手 QB/T 3886-1999
△铝合金窗撑挡 QB/T 3887-1999
△铝合金窗不锈钢滑撑 QB/T 3888-1999
△铝合金门窗拉手 QB/T 3889-1999
△铝合金窗锁 QB/T 3890-1999
△铝合金门锁 QB/T 3891-1999
△推拉铝合金门窗用滑轮 QB/T 3892-1999
闭门器 QB/T 3893-1999
电动开门机 JG/T 3052-1998
聚氯乙烯（PVC）门窗执手 JG/T 124-2000
聚氯乙烯（PVC）门窗合页（铰链） JG/T 125-2000
聚氯乙烯（PVC）门窗传动锁闭器 JG/T 126-2000
聚氯乙烯（PVC）门窗滑撑 JG/T 127-2000
聚氯乙烯（PVC）门窗撑挡 JG/T 128-2000
聚氯乙烯（PVC）门窗滑轮 JG/T 129-2000
聚氯乙烯（PVC）门窗半圆锁 JG/T 130-2000
△合页通用技术条件 QB/T 3873-1999
△普通型合页 QB/T 3874-1999
△轻型合页 QB/T 3875-1999
抽芯型合页 QB/T 3876-1999

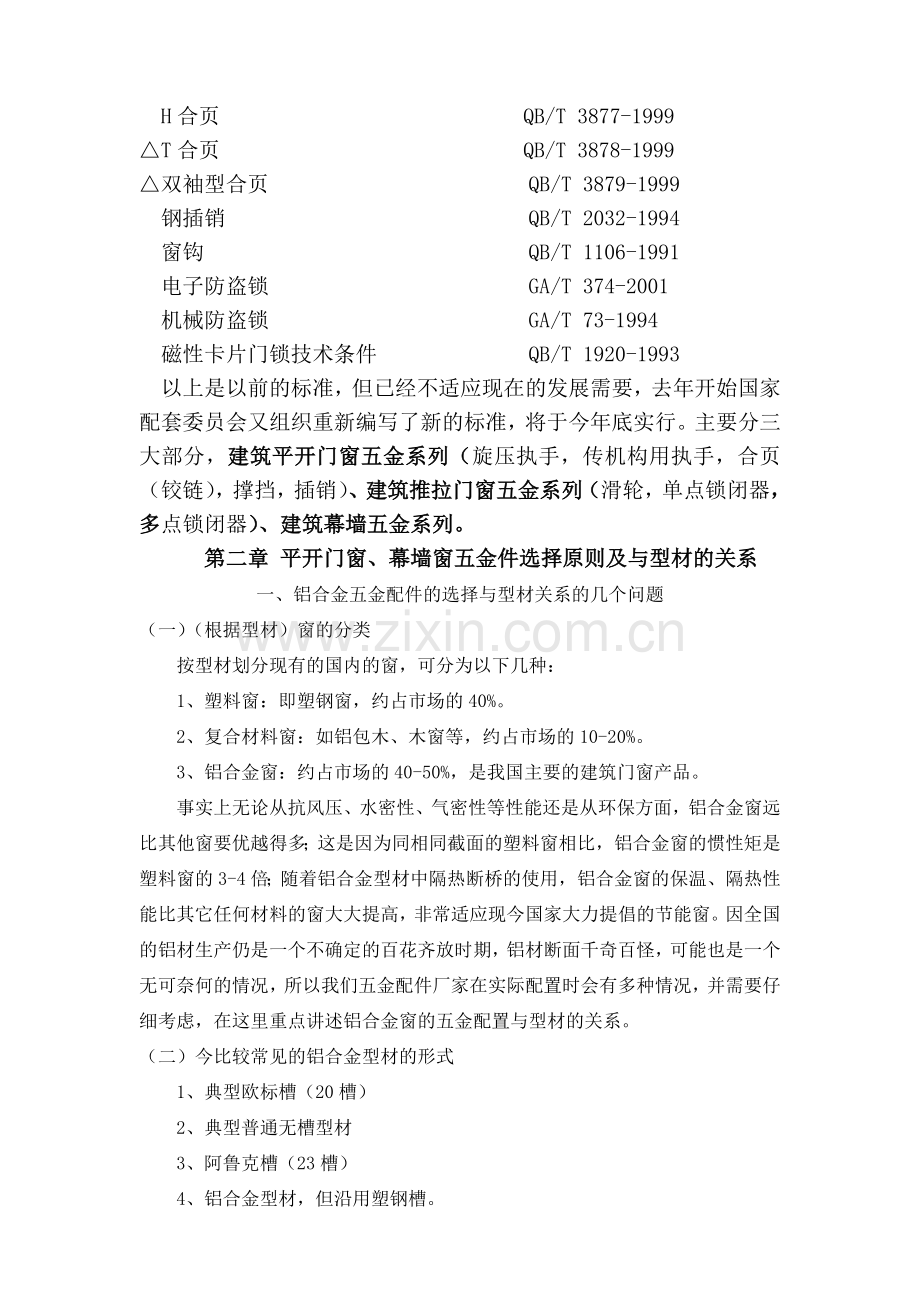

H合页 QB/T 3877-1999
△T合页 QB/T 3878-1999
△双袖型合页 QB/T 3879-1999
钢插销 QB/T 2032-1994
窗钩 QB/T 1106-1991
电子防盗锁 GA/T 374-2001
机械防盗锁 GA/T 73-1994
磁性卡片门锁技术条件 QB/T 1920-1993
以上是以前的标准，但已经不适应现在的发展需要，去年开始国家配套委员会又组织重新编写了新的标准，将于今年底实行。主要分三大部分，建筑平开门窗五金系列（旋压执手，传机构用执手，合页（铰链），撑挡，插销）、建筑推拉门窗五金系列（滑轮，单点锁闭器，多点锁闭器）、建筑幕墙五金系列。
第二章 平开门窗、幕墙窗五金件选择原则及与型材的关系
一、铝合金五金配件的选择与型材关系的几个问题
（一）（根据型材）窗的分类
按型材划分现有的国内的窗，可分为以下几种：
1、塑料窗：即塑钢窗，约占市场的40%。
2、复合材料窗：如铝包木、木窗等，约占市场的10-20%。
3、铝合金窗：约占市场的40-50%，是我国主要的建筑门窗产品。
事实上无论从抗风压、水密性、气密性等性能还是从环保方面，铝合金窗远比其他窗要优越得多；这是因为同相同截面的塑料窗相比，铝合金窗的惯性矩是塑料窗的3-4倍；随着铝合金型材中隔热断桥的使用，铝合金窗的保温、隔热性能比其它任何材料的窗大大提高，非常适应现今国家大力提倡的节能窗。因全国的铝材生产仍是一个不确定的百花齐放时期，铝材断面千奇百怪，可能也是一个无可奈何的情况，所以我们五金配件厂家在实际配置时会有多种情况，并需要仔细考虑，在这里重点讲述铝合金窗的五金配置与型材的关系。
（二）今比较常见的铝合金型材的形式
1、典型欧标槽（20槽）
2、典型普通无槽型材
3、阿鲁克槽（23槽）
4、铝合金型材，但沿用塑钢槽。
（三）鉴别建筑、推荐合理的配件选择
在设计门窗和考虑门窗的五金配件时，要首先考虑抗三性功能（抗风压、水密性、气密性）及保温、隔热、隔声来考虑的。一般从门窗的抗压计算来看，锁点越多，门窗所能抗风压性能越强，同时也要考虑锁点的配置方式，只有锁点均匀分布的情况下，才会使多点锁起最有效的作用；从构件弯曲最大挠度值来看，锁点比较靠近窗最大受力构件的中点部位，才能有效防止窗的构件弯曲变形。
通过以上分析后，我们就可以清楚知道给窗配单边多点锁（考虑实际情况，我们配的最简单配置为单边两点锁）还是多边多点锁，以及根据窗的洞口大小，合理配置锁点的分布距离，从材料力学的观点（两点简支梁中点挠度的计算），我们推荐最多的仍是均匀分布的锁点。
（四）荷载对配件选配的影响
根据《国家外窗设计、施工、验收规定》及广东省对《铝合金门窗工程设计、施工及验收规范》的有关规定，在正常情况下均应严格遵守抗风压性能设计规定。
举例来说，广东省标准（DBJ15-30-2002）《铝合金门窗工程设计、施工及验收规范》3.2.3条规定门型材截面主要受力部位最小实测壁厚应不小于2.0mm；窗型材截面主要受力部位最小实测壁厚应不小于1.4mm。4.2.4条规定门窗构件由风荷载作用力产生的最大挠度值应满足umax≤[u]，并且应同时满足绝对挠度值不大于15mm；（其中umax为构件最大弯曲值；[u]为构件弯曲允许挠度值；门窗镶嵌单层玻璃时，[u]=L/120；门窗镶嵌夹层玻璃、中空玻璃时[u]=L/180。）
基本风压计算方法：
Wk=βzμsμzWo
Wk——风载荷标准值（KN/㎡）
Βz——高度Z处的风振系数
μs——风截荷体型系数
μz——风压高度变化系数
Wo——基本风压（KN/㎡）
如：广州50m高处的基本风载荷为：
Wk=βzμsμzWo=1.731.5×1.7×0.5=2.2 KN/㎡，设计保险系数为1.4WK，得出W=2.2×1.4=3.08 KN/㎡，如窗户为2000×2200，则受载13.55KN。
（五）产品质量
我们要选择相应的配件和型材，从一般情况来看，一般甲方首先选择型材，然后选择五金配件，有时这种情况就会导致由于型材开的不标准，找不到可配的五金件，现在大部分甲方都会先考虑型材和五金件的配合后，再给以取舍。配件的选择要考虑其通用性和合理性，同时要考虑配件生产的工艺性和材料质量。在此建议用有品牌，有实力，有质量保证的配套厂家。
（六）配件适用范围和选择配件
任何产品包括配件都有它的适用范围，没有万能的配件可以包打天下。在这个方面，要根据业主的要求和窗的基本功能，要仔细选择，这方面一般要咨询五金配件厂家；同时要根据型材的特点，本着尽量不破坏型材的结构并少打孔的原则；
（七）玻璃装配、施工安装对五金件使用的影响
玻璃装配和施工安装本不属于五金件范围，但因此项目明显影响五金配件的实际使用效果，所以在这里顺便提醒一下。显见，玻璃装配不好，会影响水密性和气密性，同时在中国大部分地区对隔热和保温要求高的情况下，玻璃的装配至关重要。一个好的五金配件和好的型材组合到一起，是要门窗公司花大力气进行工程作业的，同时相应的配件以及对应的窗户、框之间的距离都是需要严格控制的项目，尤其欧标槽对窗扇、框的距离要求较严，一般不超过1mm。
在工地实际安装的配件更应该严格把关，应该说现在在门窗厂加工好手拿到工地的情况越来越多，可以有效避免施工安装对门窗五金件的影响。
（八）胶条的影响
在选用合理的五金配件的同时、结构合理、材质优良的胶条也是很重要的部分，特别在选用合页的平开门窗中。有很多门窗就是因为胶条选用不当，造成整个门窗牲能的下降，甚至五金件的损坏。
通过以上分析和举例。我们可以对门窗五金件的选择有一个初步认识，从以上的结果来看，目前中国市场的铝型材的多样化，导致了目前五金件的配置有着特有的局限性。也综合出以下几点平开门窗、幕墙窗的五金件选择原则
1、首先要虑门窗所需的抗风压性能、气密性能及稳定性：
2）由门、窗扇的大小、型材截面形状来选择有质量保证的五金厂家和合理的五金配件；
3）当有抗风压要求时，依据当地的风压标准值及楼层的高度，来确定锁点的位置与数量，以确保所需的门窗抗风压性能、气密性能及稳定性要求。
4）开启时要考虑安全性：同时考虑由门、窗扇宽度、重量所确定的因素，来选择窗合页（铰链）、滑撑的承重级、规格、尺寸。
5）根据选用型材和五金件来选择合适的密封胶条。
二、常见的几种平开门窗、幕墙窗五金件、附件的配置

配置方案
主要五金件、附件
平开窗
一
铰链（合页）、执手、撑挡
二
滑撑、执手、提升块
三
滑撑、执手、传动锁闭器
四
铰链（合页）、执手、传动锁闭器、锁点、撑挡、提升块、隐藏中间锁
五
摇把开窗器、锁闭器、铰链（合页）
六
摇把开窗器、锁闭器、滑撑
平开门
一
铰链、门锁、插销、提升块、隐藏式中间锁
二
铰链、执手、传动锁闭器、插销、提升块、隐藏式中间锁
平开窗中一、二为普通的单点锁，三、四为普通的两点，多点锁，现市场上两点锁主要有以下几种形式：直收式、插坑式、拔钉式、压码式。五，六种为美式配置。
三、上悬窗的五金件
1 上悬窗的五金件选择原则
a、采用滑撑的上悬窗的成窗尺寸一般宜在宽度400～2000mm，高度300～2200mm的范围内；
b、滑撑选择时，应考虑扇的高度和重量。
2 上悬窗几种五金件、附件的配置
配置方案
主要五金件、附件
一
铰链、定位支撑、限位装置、传动器、执手、隐藏式中间锁
二
滑撑、传动器、执手、限位装置、隐藏式中间锁
四、 推拉窗的五金件
（1） 推拉门窗可采用单点或多点锁闭。
多点锁闭器的功能是实现多点闭锁，锁闭点一般在2～4个点；
滑轮的选择：应根据型材系列不同、尺寸不同、结构不同、扇的重量不同选择。
（2） 推拉门窗的几种五金件、附件的配置
配置方案
主要五金件、附件
一
碰锁（边锁）、滑轮、防风块、限位块（副挡）、防撞块、防盗块
二
月牙锁、滑轮、防风块、限位块（副挡）、防撞块、防盗块
三
执手、多点锁闭器、滑轮、手拨单点锁、防风块、限位块（副挡）、防撞块、防盗块

第三章 建筑门窗、幕墙窗主要五金件的设计选用、安装说明
1 执手
执手：带施力手柄，对门窗起开、关作用的一种装置。
执手的选择，应充分考虑与型材安装面的尺寸、颜色的合理配合。
2、我公司执手的特点和分类
执手按使用功能一般分为两大类，一为单独实现锁闭功能，一类为不能单独实现锁闭功能。
1单独实现锁闭功能为七字执手类。
2不能单独实现锁闭功能的又分为拔叉类和方轴类。
拔叉类执手主要的特点是除了开启窗户外，执手还有拔动功能，直接带动连队杆传动。方轴执手除了开启窗户外，执手只有转动功能，需通过传动盒才能带动连队杆传动。方轴一般为7×7的正四方轴。执手两孔距有两面种，分别为43mm和55mm。此两类执手一般都装有弹性卡回位。手感好，款式多样。

执手设计选用、安装说明
一）适用范围
适用于铝合金、塑钢等到材质门窗用执手。
二）执行标准/参考标准
平开铝合金窗执手工艺QB3889-1999
聚氯乙烯（PVC）门窗执手JG/T124-2000
三）性能
1耐蚀性：金属镀层耐腐蚀等级达到72h8级。
2膜厚度：表面阳极氧化膜厚度应不小于AA 15um。
3涂层附着力：涂层附着力不低于1级。
4配合功能
（1） 执手在设定定位位置时手柄中心线与标准轴线夹角不太于2度。
（2） 锁芯在锁闭位置时起锁柱作用，启闭灵活可靠。
（3） 盖片与基座配合紧密，不得松动或自行脱落。
5转动力：转动手柄，非弹力点转动力矩0.2～0.5N·m弹力点转动力矩0.7～1N·m。
6拉力：在600N的拉力作用下，手转动功能正常，部件无损坏。
7反复启闭：实际工作状态的情况下，执手经过去1.5万次反复启闭后，仍能满足在转动轴心处，手柄轴向旷动量La小于5mm。
四）材料和外观要求
1材料
（1） 手柄应采用GB/T 16746规定的ZZnAl4CuMg和Gb/9438中的ZAlSi12以及强度不低于上述材料的金属材料。
（2） 基座应采用与手柄相同的材料或机械性能不低于聚甲醛的工程塑料。
（3） 方轴应采用GB/T 905中的Q235拉方钢。
（4） 表面粉末喷涂漆料应采用聚脂型（不含改性聚酯）粉末涂料。
2外观
（1） 产品安装后外露表达不应有明显划痕、砂眼、凹坑等缺陷。
（2） 涂层色泽均匀一致，不应有气泡、挂流、脱落、堆漆、桔皮等缺陷。
（3） 镀层均匀，不应有露底、泛黄、烧焦虑等缺陷。
（4） 阳极氧化膜表面色泽一致、均不应有烧焦等缺陷。

2 滑撑
滑撑：是支撑窗扇实现启闭、定位的一种装置。分普通滑撑和上悬窗滑撑。普通滑撑又可根据形状又有方槽和圆槽。或根据结构分为单支点和双支点之分。
平开窗用滑撑是在型材满足五金件安装尺寸要求的基础上，根据窗的宽度、扇的重量来选择的。
外开窗用滑撑是在型材满足五金件安装尺寸要求的基础上，根据窗的高度、扇的重量来选择的。
a、扇的重量=玻璃的重量+型材的重量
b、扇的宽度：所选滑撑的长度应是窗扇宽度的1/3～2/3。
滑撑选用、安装说明
一、适用范围
适用于铝合金、塑料等材质的平开窗、上悬窗。
二、执行标准/参考标准
1 铝合金窗不锈钢滑撑 QB/T3888-1999
2 聚氯乙烯（PVC）门窗不锈钢滑撑 JG/T128-2000
三、技术要求
1 窗扇启闭力
将滑撑安装在刚性模拟窗上，开启、关闭及维持窗扇运动的作用力应在40N～80N之间。
2 刚性要求
窗扇在关闭受阻情况下，承受300N的作用力，不得有损坏现象。试件的性能不变。
3 悬端吊重（适用于平开窗和上悬窗）在500N作用下，残余变形量不应大于2mm，试件不应损坏，仍保持使用功能。
4 反复启闭
滑撑在实际承载状态下反复启闭1.5万次后，其关闭时的永久变形量（下垂量）应≤2mm，试件各联接部位无明显损坏，仍有使用功能，开关力应达到不大于20N。
四、滑撑尺寸选用表
表1 尺寸系列表
滑轨长度L
（mm）
滑轨宽度B
（mm）
外形高度H
（mm）
窗扇开启最大
距离或角度
200
18/22/23
13+0.5 0/16+0.5 0
90°＜·≥60°
250
300
350
400
450
500
550
600

表3-1 铝合金平开窗使用表
规格
窗扇最大宽度（mm）
最大窗扇重量（载荷）N
250
500
250
300
600
300
350
650
300
400
700
300
450
700
300

表3-2 塑料平开窗使用表
规格
最大开启角度
窗扇最大宽度mm
最大窗扇高度mm
最大窗扇重量（载荷）N
300
≥60°
600
1200
260
350
600
280
400
600
300

表4 上悬窗使用情况表
规格
最大开启角度
最大窗扇宽度mm
最大窗扇重量N
200
≥60°
350
240
250
400
320
300
550
400
400
750
420
500
1000
480

五、选用要求
1 组成
滑撑是支承窗扇实现启闭、定位的一种装置。由托臂、悬臂、滑轨、助升块、滑动块、剑头、包角、紧定轮等组成。
2 材料
（1） 滑轨、托臂、悬臂
应采用GB/T 3280中的0Cr18Ni9、1Cr18Ni9、1Cr18Ni9Ti。
（2） 铆钉
应采用GB/T 4232中的1Cr18Ni9Ti或0Cr17Ni12Mo2。
（3） 滑动块、助升块、剑头、包角
应采用GB/T 2041中H62或强度不低于聚甲醛的工程塑料及滑轨相同的材料。
（4） 紧定件
应采用GB/T 4423中的HPb59-1或GB/T 16746中的ZZnA14CulMg。
3 外观
（1） 表面不应有明显的疵点、划痕、锋棱和毛刺等缺陷。
（2） 连接处铆钉端部必须圆整、光滑，不应有铆接裂纹，铆钉两端不应高出组合件外表面。
4 滑撑闭合后，包角与剑头之间横向间隙应小于0.2mm。滑撑开启后角度与额定开启角度之差不大于3°。
六、安装要求
安装时要分清左右件，将槽杆固定在窗框上，采用ST4.8×16自攻螺钉固定，要与铰链留有间隙，保证安装后调整窗户的开启角度。对于壁厚小于1.4mm的铝型材和高层建筑，在推荐客户使用时，必须建议使用时在铝材底部垫上衬钢加固用M5螺丝固定。

3 合页（铰链）
合页（铰链）：是连接框、扇，实现门窗启闭的一种装置。主要用于平开门和内平开窗上。
平开门窗用合页（铰链）是在型材满足五金件安装尺寸要求的基础上，通过五金件与型材合理的配合，保证牢固的安装强度后，根据窗的扇的重量来选择的。
扇的重量=玻璃的重量+型材的重量

4 传动锁闭器
传动锁闭器：是通过转动执手对门窗实施多点启闭功能的一种装置。
传动锁闭器的尺寸，应和窗扇的高度尺寸合理配合。
多点启闭锁点数量的合理选择，是保障门窗满足气密性、抗风压性能要求的重要因素。应根据所设计的开启扇规格及锁点受力能力来确定。以N=F/a=Wk·Sa来计算。
其中：N：锁点的个数。
F：开启扇所受集中力。
a：单个锁点所能承受的允许使用的剪切力；
a=0.8×[α]/1.4
[α]为单个锁点设计最大剪切破坏力，一般为2300N。
Wk：当地风压标准值。
S：开启扇面积。
注：一般情况下1200mm以下为2个锁点

5 撑挡（俗称支撑）
控制门窗开启角度的装置。在平开窗上一般与合页配合使用。
撑挡（支撑）设计选用、安装说明
一、适用范围
适用于平开窗、上悬窗（与铰链配合使用），用于限制窗扇开启角度。
二、执行标准/参考标准
1 铝合金窗撑挡 QB/T 3887-1999
2 聚氯乙烯（PVC）门窗撑挡 JG/T 128-2000
三、撑挡的技术要求
1 撑挡分类
锁定式撑挡
摩擦式撑挡
2 性能
（1） 直线度：滑轨、摆杆的直线度不大于1mm/m。
（2） 锁紧力和摩擦力：
a、锁定式撑挡的锁紧力不应小于500N，失效锁紧力为250N；
b、摩擦式撑挡的摩擦力不应小于80N，失效摩擦力为40N。
c、锁定式撑挡手柄的开启力矩为1N·m；
b、摩擦式撑挡滑块滑动摩擦力差值不应大于10N。
（3） 抗拉：
锁定式撑挡和摩擦式撑挡整体在承爱1500N拉力后，摆杆其延伸率不大于0.36%，铆接部位应不松脱。
（4） 抗弯：
锁定式撑挡滑轨中部承受500N水平方向垂直杆件集中压力后，滑轨抗弯变形量不应大于1.5mm，铆接部位不应松脱。
（5） 反复启闭
在模拟实际承载的情况下反复启闭运动1.5万次后，撑挡的连接件不应松脱，锁紧式撑挡和摩擦式撑挡的锁紧力和摩擦力不应低于失效值，并能正常工作。
（6） 耐蚀性
a、涂层的附着力不应低于1级；
b、阳极氧化膜厚度不应小于15μm。
四、材料和外观要求
1 撑挡材料
（1） 主体材料：应采用GB/T3280中0Cr18Ni9、0Cr17Ni12Mo2、1Cr18Ni9Ti不锈钢，GB/T5237中6063-T5铝合金。
（2） 滑块：应采用聚甲醛。
2 外观
（1） 表面色泽均匀一致。
（2） 表面不应有飞边、毛刺等缺陷。
（3） 连接处铆钉端部必须圆整、光滑，连接牢固，转动灵活，紧固铆接处不应松动。
五、安装要求
安装时要分清左右件，将槽杆固定在窗框上，采用ST4.8×16自攻螺钉固定，要与铰链留有间隙，保证安装后调整窗户的开启角度。

6 滑轮
滑轮：支撑门（窗）重量并将重力传递到框材上，通过自身的滚动使门（窗）扇在框材轨道移动的装置。
应根据型材系列不同、尺寸不同、结构不同、扇的重量不同选择。
现阶段市场可提供的滑轮承重量范围：15～100kg。
注：承重能力按2个滑轮计算

7条锁
是用于推拉门窗上，实现推拉门窗启闭的一种装置。
安装于推拉门窗的光企和边企上，应根据光企和边企的结构、宽度大小和边封的结构来选择条锁及条锁座。

8月牙锁
也是一种用于推拉门窗上，实现推拉门窗启闭的装置
主要安装于推拉门窗的勾企上，应根据勾企的结构、宽度大小来选择月牙锁及锁勾。
