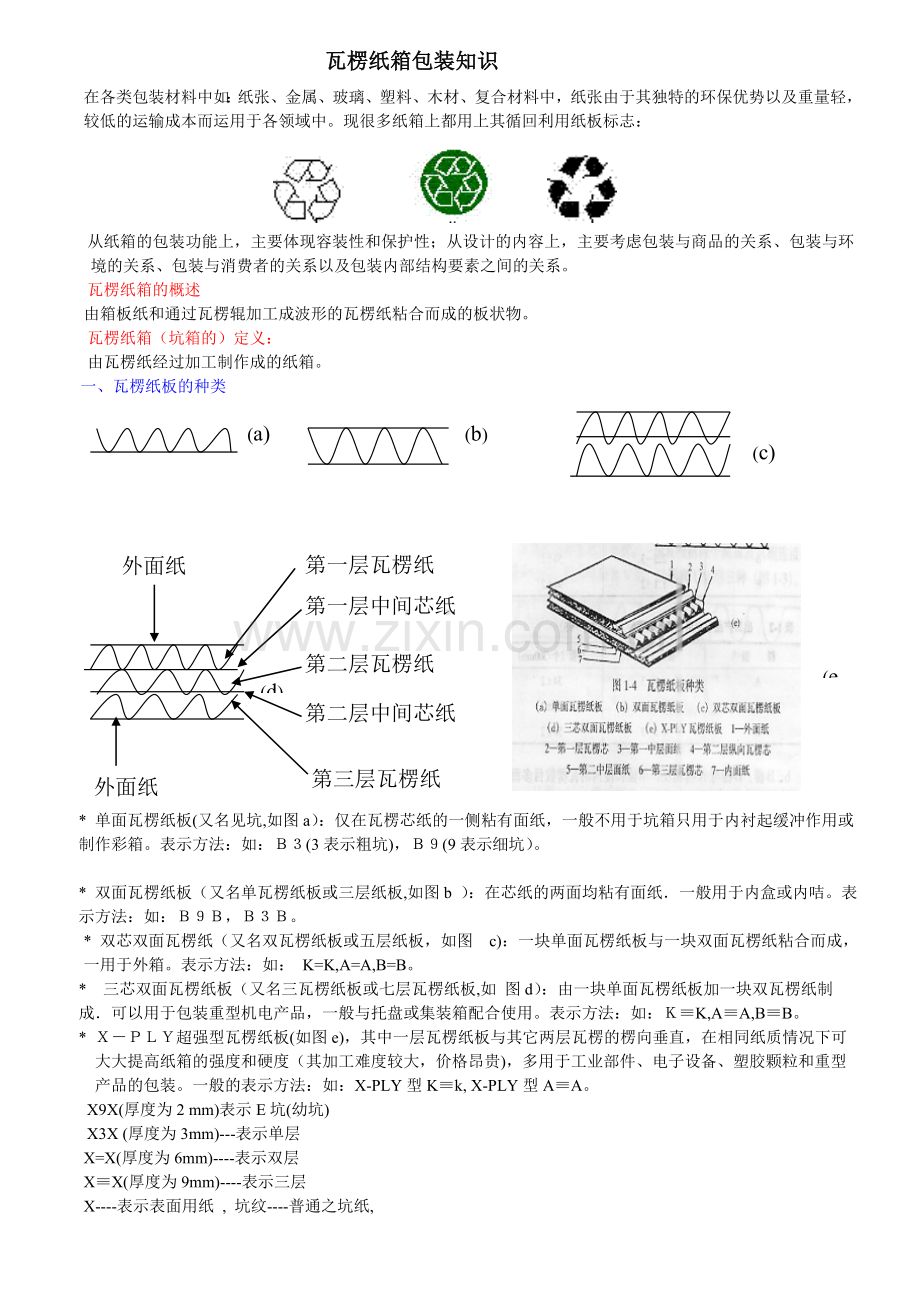

瓦楞纸箱包装知识
在各类包装材料中如：纸张、金属、玻璃、塑料、木材、复合材料中，纸张由于其独特的环保优势以及重量轻，较低的运输成本而运用于各领域中。现很多纸箱上都用上其循回利用纸板标志：

从纸箱的包装功能上，主要体现容装性和保护性；从设计的内容上，主要考虑包装与商品的关系、包装与环境的关系、包装与消费者的关系以及包装内部结构要素之间的关系。
瓦楞纸箱的概述
由箱板纸和通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物。
瓦楞纸箱（坑箱的）定义：
由瓦楞纸经过加工制作成的纸箱。
一、 瓦楞纸板的种类
(d)
(b)
(c)
(a)
(e)
外面纸
第一层瓦楞纸
第一层中间芯纸
外面纸
第二层中间芯纸
第二层瓦楞纸
第三层瓦楞纸

* 单面瓦楞纸板(又名见坑,如图a）：仅在瓦楞芯纸的一侧粘有面纸，一般不用于坑箱只用于内衬起缓冲作用或制作彩箱。表示方法：如：Ｂ３(3表示粗坑)，Ｂ９(9表示细坑）。

* 双面瓦楞纸板（又名单瓦楞纸板或三层纸板,如图b ）：在芯纸的两面均粘有面纸．一般用于内盒或内咭。表示方法：如：Ｂ９Ｂ，Ｂ３Ｂ。
* 双芯双面瓦楞纸（又名双瓦楞纸板或五层纸板，如图 c)：一块单面瓦楞纸板与一块双面瓦楞纸粘合而成，一用于外箱。表示方法：如： K=K,A=A,B=B。
*　三芯双面瓦楞纸板（又名三瓦楞纸板或七层瓦楞纸板,如 图d）：由一块单面瓦楞纸板加一块双瓦楞纸制成．可以用于包装重型机电产品，一般与托盘或集装箱配合使用。表示方法：如：Ｋ≡K,A≡A,B≡B。
* Ｘ－ＰＬＹ超强型瓦楞纸板(如图e)，其中一层瓦楞纸板与其它两层瓦楞的楞向垂直，在相同纸质情况下可大大提高纸箱的强度和硬度（其加工难度较大，价格昂贵)，多用于工业部件、电子设备、塑胶颗粒和重型产品的包装。一般的表示方法：如：X-PLY型K≡k, X-PLY型A≡A。
X9X(厚度为2 mm)表示E坑(幼坑)
X3X (厚度为3mm)---表示单层
　　 X=X(厚度为6mm)----表示双层
X≡X(厚度为9mm)----表示三层
　　 X----表示表面用纸 , 坑纹----普通之坑纸,
　　中间层平纸----无表示,则为普通纸.
W—表示白书纸,
　　单坑(纸质) 双坑(纸质) 三坑(纸质) 幼坑(纸质)
　　 C33 　　　B=3 　　　B≡B 　　 B9B
　　 B33 　　　B=C 　　 B≡C 　　 B9C
　　 B3C 　　　B=B 　　 B≡3 　　 A9A
　　 B3B 　　　A=B 　　　A≡B 　　 A9B
　　 A3B 　　 A=A 　　　A≡A 　　W9A
　　 W3B 　　 W=B　　 W≡B 　　W9B

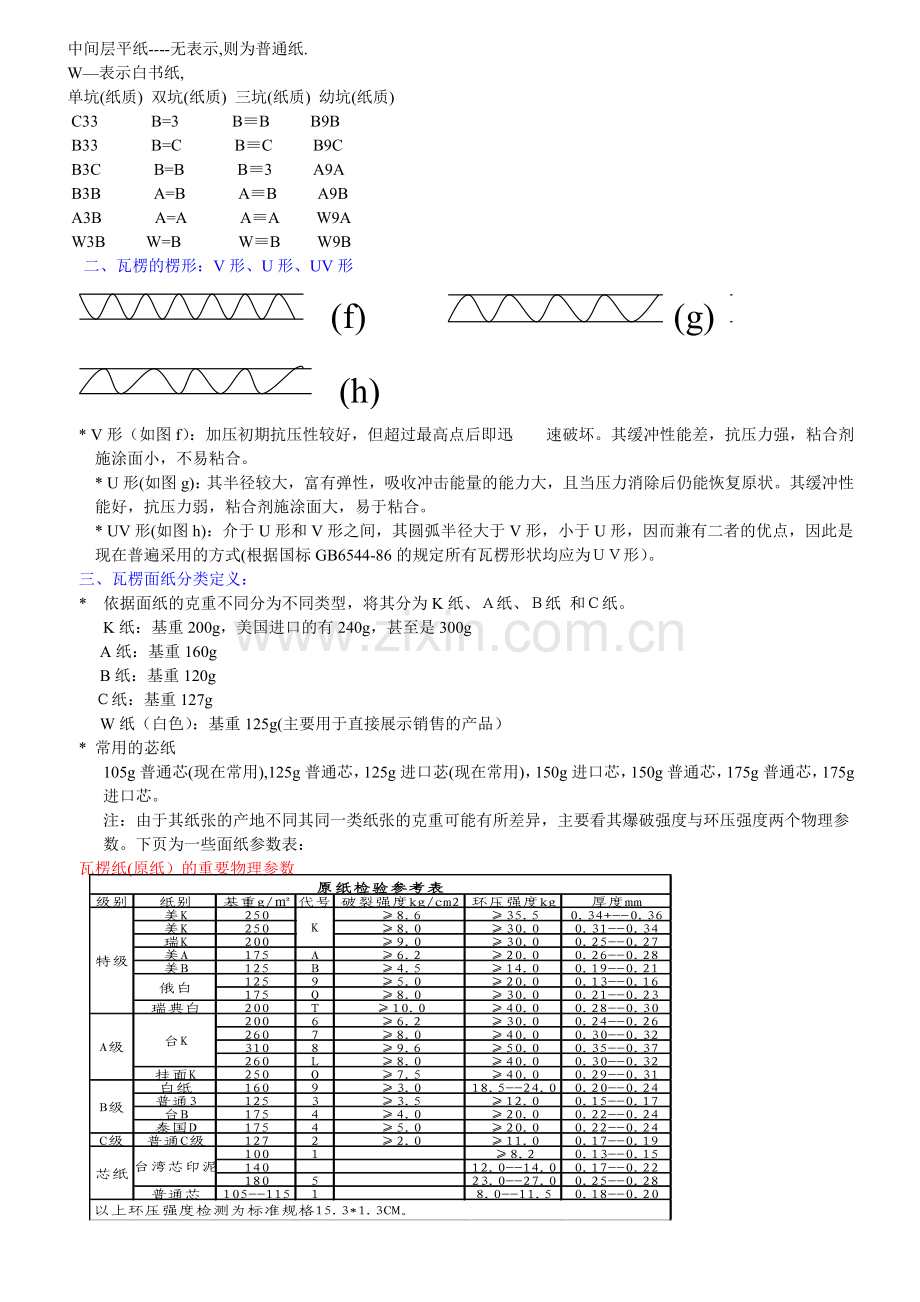

二、瓦楞的楞形：V形、U形、UV形
(f)
(h)
(g)

* V形（如图f）：加压初期抗压性较好，但超过最高点后即迅　　速破坏。其缓冲性能差，抗压力强，粘合剂施涂面小，不易粘合。
　* U形(如图g)：其半径较大，富有弹性，吸收冲击能量的能力大，且当压力消除后仍能恢复原状。其缓冲性能好，抗压力弱，粘合剂施涂面大，易于粘合。
　* UV形(如图h)：介于U形和V形之间，其圆弧半径大于V形，小于U形，因而兼有二者的优点，因此是现在普遍采用的方式(根据国标GB6544-86的规定所有瓦楞形状均应为ＵＶ形）。
三、瓦楞面纸分类定义：
* 依据面纸的克重不同分为不同类型，将其分为K纸、Ａ纸、Ｂ纸 和Ｃ纸。
K纸：基重200g，美国进口的有240g，甚至是300g
　 A纸：基重160g
　 B纸：基重120g
Ｃ纸：基重127g
　 W纸（白色）：基重125g(主要用于直接展示销售的产品）
* 常用的苾纸
105g普通芯(现在常用),125g普通芯，125g进口苾(现在常用)，150g进口芯，150g普通芯，175g普通芯，175g进口芯。
　 注：由于其纸张的产地不同其同一类纸张的克重可能有所差异，主要看其爆破强度与环压强度两个物理参数。下页为一些面纸参数表：
瓦楞纸(原纸）的重要物理参数

注：原纸的克重越重、破裂强度越高、环压强度越大，其质量越好。
瓦楞纸(原纸）的重要物理参数

注：纸板材质越好、纸张越厚其破裂强度越大、抗压性能越好。
四、瓦楞纸的楞型（Ａ型、Ｂ型、Ｃ型、Ｅ型）
瓦楞纸板楞型（GB6544-86）
楞型
楞高（mm）
楞数（个/300mm）
A
4.5-5
34+2
C
3.5-4
38+2
B
2.5-3
50+2
E
1.1-2
96+2
注：Ａ、Ｃ、Ｂ统称粗坑（通常用于外箱），Ｅ坑统称幼坑（通常用于内箱和内咭），现在市场上一般单瓦楞纸板用Ｂ楞，双瓦楞纸板一般用Ｂ+Ｃ楞，三瓦楞纸板一用Ｂ+Ｃ+Ｃ楞．
瓦楞纸箱强度
一、抗压强度
指在压力试验机均匀施加动态压力至箱体破损时的最大负荷及变形量。
注：左图中，曲线Ａ段为预加负荷阶段，以确保纸箱与试验压板接触；曲线Ｂ段为横压线被压下阶段，此时从曲线变化可见，当负荷略有增加时，变化量增加缓慢；曲线Ｄ为纸箱溃压点，此时纸箱被完全破坏。

瓦楞纸箱强度
一、影响瓦楞纸箱的抗压强度的主要因素包括：
1、原纸强度。
２、瓦楞的楞型(A楞、C楞、B楞和E楞）。
３、瓦楞纸板的种类不同(双面瓦楞、双芯双面瓦楞、三芯双面瓦楞、Ｘ-ＰＬＹ型瓦楞)。
４、瓦楞纸板的含水率。
５、在流通领域中外部环境的影响（主要指湿度）。
６、箱型的尺寸比例。
７、纸箱的制造技术。
二、堆码强度
* 定义：指仓库储存的瓦楞纸箱在静态压力之下于堆垛将坍塌之前所能承受的负荷。
* 由于码垛的最底层纸箱承受最大堆码负荷，只考虑最下层纸箱的承载能力即可。
* 堆码强度与抗压强度之间存在一定比例的关系，如下：
Ｋ＝Ｐ／Ｐs（Ｋ－瓦楞纸箱堆码安全系数；Ｐ－空箱抗压强度；Ｐs－最大堆码负荷)
* 根据经验数据安全系数值一般为：２－５。
(安全系数取决于堆码时间、堆码尺寸、印刷开孔状况、产品价值、环境条件、装卸与搬运次数及工作态度等）。瓦楞纸箱设计时应考虑的因素
* 纸箱尺寸（同一容量，纸板用量越少，尺寸比例越小越 理想:箱子长、宽之比建议不大于2.5:1；高、宽之比不大于2:1并不小于0.15:1。 ）。
* 抗压强度。
* 堆码状态（交错堆放比平行堆放更不易变形。堆垛高度与时间）。
* 通过跌箱测试和振荡测试（检查是否要加护角或海绵、是否垫拷贝纸、加胶袋或汽泡袋，加内咭或套内箱等）。
* 货柜的用量以及装柜的方式（不同大小的平柜和高柜，确保用尽货柜，避免浪费空间及货物摆动，并以最好能走整个货柜为原则）。
* 出口国相关的法律法规（不能超重、对托盘环保性能的限制等）。
* 纸箱的结构(摇盖箱和套合箱,现在常用的坑箱为摇盖箱,套合箱可以提高其堆码负荷,但加工较困难,且设计时以八边形为主不利于节省货柜空间)。
纸箱检验要点
一、尺寸是否适合：
内装物品是否过紧或过松。（相对于其设计尺寸单层瓦楞纸允许误差在３mm以内，双层瓦楞纸板在５mm以内，三层瓦楞纸板在７mm以内）。
二、材质：
１、外观：最好的Ｋ纸（表面光滑、无杂质），Ａ纸次之，Ｂ纸更次之，C纸最差（表面很粗糙、杂质较多）。
２、用游标卡尺或厚度规检查瓦楞纸面纸与芯纸的厚度。
３、检查爆破测试和抗压测试的相关测试数据。
三、相关的测试：
１、摇盖测试（摇盖经开、合１８０度往复５次，查看面纸有无破裂）。
２、跌落测试（依据不同重量以不同的高度跌一角三边六面　进行测试，检查箱与箱内产品有无损坏和散乱）。
箱重
高度
1-20.99pound (0.45-9.52kg)
30in.(0.762m)
21-40.99pound(9.53-18.59kg)
24in.(0.61m)
41-60.99pound(18.62-27.66kg)
18in.(0.457m)
61-100pound(27.67-45.36kg)
12in.(0.305m)

３、振箱测试（模拟在运输过程中的振动对产品的损坏情兄，检查产品有无散乱、擦花等不良现象）-----测试条件:振幅1.5-2mm,振频为:30HZ,振动时间:正放30分钟,倒放10分钟,两侧面各10分钟。
四、水份：
　GＢ6543-86要求瓦楞纸箱含水率应为12%±4% 。
五、粘接方式：
　１、钉装：不可有少钉、断钉、歪钉、刮手，错位，扁丝不应有锈斑、剥层、龟裂等现象。
　２、粘合：不可有粘接开胶、粘烂、错位、溢胶等现象,且粘合宽度不小于30mm。
六、裱合牢度：
　不可有脱坑、起泡，并且用手撕后纸张能带起９０％以上的纤维
七、外观：
　不可有倒坑（瓦楞芯纸倒塌，无弹性），印刷不良，脏污，破烂等现象。
八：运输、仓存
瓦楞纸箱的运输和贮存应避免受到雨淋、曝晒、受潮和污染。。仓储时，距地面高度大于150mm(必须放置在托盘或货物架上面）。
注：运输过程中造成的不良，要求货运公司（供应商）按要求装车堆货，包括在我们货物上不能放其它的货物．
应急处理方法（仅供参考）
一、打包装带：
通过在外箱上打“#”型或“+”型（包装带来增强外箱抗压强度。
二、在外箱内的四角加护角（一般坑板）提高其外箱的耐跌落能力。
三、在箱内加隔咭、在产品上加胶袋（ＰＰ袋、PE袋、）或在产品间隔拷贝纸提高产品的耐振动能力。
四、若为产品与托盘一起出货，最好在托盘的四角加高护角。设计托盘时，最好托盘大于外箱２－３ＣＭ
