如何判断管球阳极旋转方向是否正确？
• 将管球窗口朝上，此时面对阳极，选装方向应为顺时针方向。
• 对于国产和进口东芝管球来说，旋转方向相反时靶面容易脱落，所以安装时应特别注意。
影像增强器
• 尺寸：4” 6” 9 ” 12” 中心分辨率：旋转阳极球管45～60L/cm 转换系数 对比度 噪声
通过采用薄铝输入窗，提高Ｘ射线透过率，减少散乱线，实现高对比度
通过高灵敏度的光电面，提高亮度，减少患者所受的辐射
通过高精度电子镜头，提高画像质量的一样性
通过无反射输出窗，实现高对比度高亮度的输出面
影像的优点
• 在现代X线机上，增加了X线影像增强器装置，从而克服了传统的X线机因荧光屏上的亮度受到限制，而不能供电视、电影摄像机直接进行摄像的弱点。X线透过被查物体照射到影像增强器的输入屏，使X线图像通过增强器进行影像增强后，在输出屏上显示出增强了的荧光图像，可供电视或电影摄像
• 医用X线电视的特点
医用X线电视系统的光源不同于其它电视系统的光源，前者是X线，后者则是可见光。摄像机摄取的对象是增强管上的荧光图像。在结构上除了一般工业电视所具有的摄像机、传输电缆、同步机和监视器外，还有X线机和影像增强器。监视器显示屏上的光栅是圆形的。因此该系统具有图像清晰、对比度好、工作效率和诊断率高、防护性好、寿命长等特点。
为什么要用滤线器?
• X线透过人体时,一部分因撞击人体组织而产生向四周散射的波长较长的软射线,这些软射线作用于胶片,使胶片成雾状而发灰和使影像模糊,从而使影像质量降低。
• 投照部位越厚影响越严重。
滤线器如何工作的？
• X线摄影时，若X线管焦点至胶片的距离与滤线器焦距相等或接近原发射线可顺利通过滤线栅，否则将被吸收。
主要电路
• 电源电路 高压初级电路 X线管灯丝加热电路 高压次级电路 限时电路
• 自动暴光控制电路 旋转阳极启动,延时与保护电路 X线管安全保护电路
• X线机操作控制电路
主要类型
• 胃肠X线机(胃肠道的透视和点片摄影) 摄影X线机(专摄) 牙科X线机
• 口腔全景摄影X线机 乳腺摄影X线机 床边X线机
高频X射线诊断机简介
XHX100型高频X射线诊断机为床上管暗匣式遥控诊视床。该产品主要供医疗单位用于消化系统检查和诊断，还可用于头腹部循环系统、支气管、脊髓造影等项检查。
• XHX100系列高频X射线诊断机特点：
• 广泛的透视/摄影范围：
• ◇    影像系统可以沿诊视床纵向移动740mm,床体横向移动220mm，使患者不必移动就能完成从咽喉到下腹的全部检查。
高频X射线诊断机简介

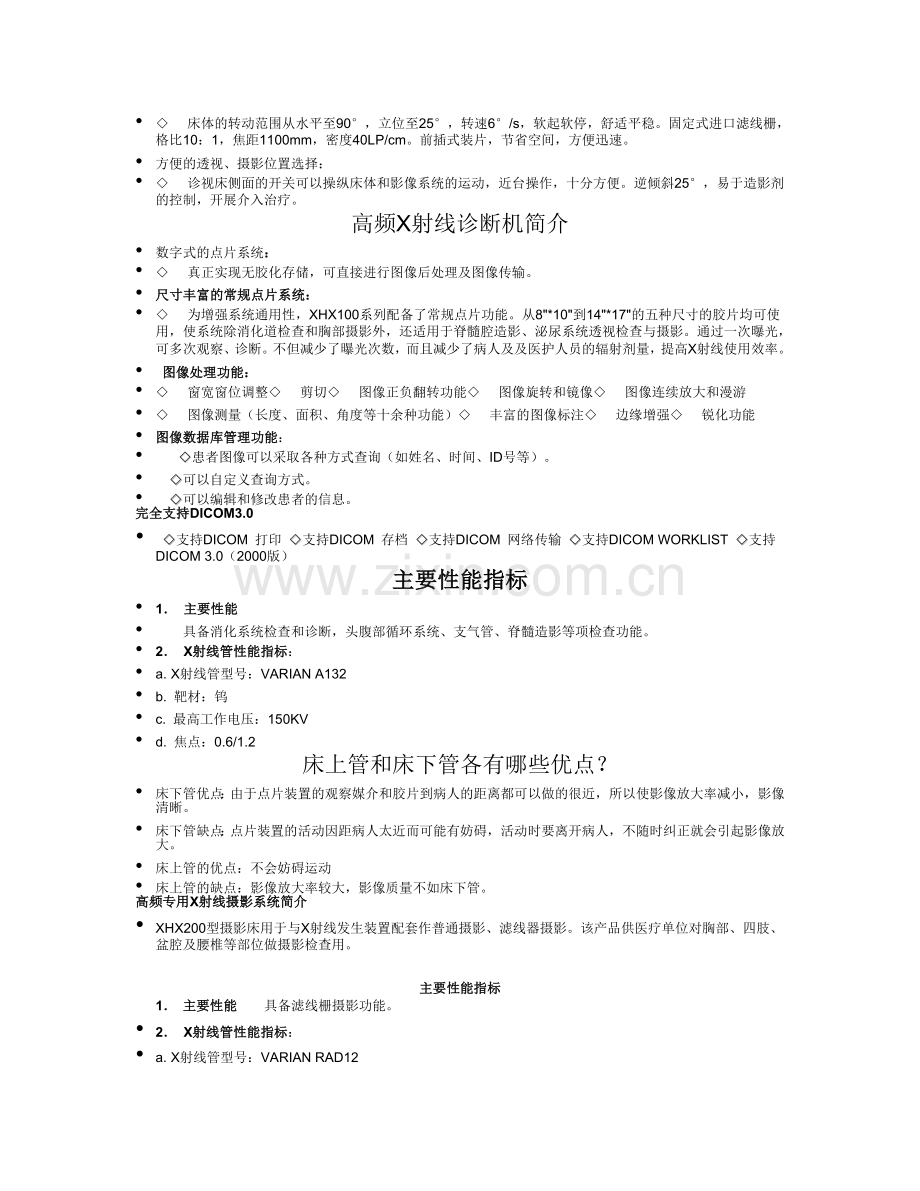

• 床体移动快速、平稳、舒适：
• ◇    床体的转动范围从水平至90°，立位至25°，转速6°/s，软起软停，舒适平稳。固定式进口滤线栅，格比10：1，焦距1100mm，密度40LP/cm。前插式装片，节省空间，方便迅速。
• 方便的透视、摄影位置选择：
• ◇    诊视床侧面的开关可以操纵床体和影像系统的运动，近台操作，十分方便。逆倾斜25°，易于造影剂的控制，开展介入治疗。
高频X射线诊断机简介
• 数字式的点片系统：
• ◇    真正实现无胶化存储，可直接进行图像后处理及图像传输。
• 尺寸丰富的常规点片系统：
• ◇    为增强系统通用性，XHX100系列配备了常规点片功能。从8"*10"到14"*17"的五种尺寸的胶片均可使用，使系统除消化道检查和胸部摄影外，还适用于脊髓腔造影、泌尿系统透视检查与摄影。通过一次曝光，可多次观察、诊断。不但减少了曝光次数，而且减少了病人及及医护人员的辐射剂量，提高X射线使用效率。
• 图像处理功能：
• ◇    窗宽窗位调整◇    剪切◇    图像正负翻转功能◇    图像旋转和镜像◇    图像连续放大和漫游
• ◇    图像测量（长度、面积、角度等十余种功能）◇    丰富的图像标注◇    边缘增强◇    锐化功能
• 图像数据库管理功能：
• ◇患者图像可以采取各种方式查询（如姓名、时间、ID号等）。
• ◇可以自定义查询方式。
• ◇可以编辑和修改患者的信息。
完全支持DICOM3.0
• ◇支持DICOM 打印 ◇支持DICOM 存档 ◇支持DICOM 网络传输 ◇支持DICOM WORKLIST ◇支持DICOM 3.0（2000版）
主要性能指标
• 1． 主要性能
• 具备消化系统检查和诊断，头腹部循环系统、支气管、脊髓造影等项检查功能。
• 2． X射线管性能指标：
• a. X射线管型号：VARIAN A132
• b. 靶材：钨
• c. 最高工作电压：150KV
• d. 焦点：0.6/1.2
床上管和床下管各有哪些优点？
• 床下管优点：由于点片装置的观察媒介和胶片到病人的距离都可以做的很近，所以使影像放大率减小，影像清晰。
• 床下管缺点：点片装置的活动因距病人太近而可能有妨碍，活动时要离开病人，不随时纠正就会引起影像放大。
• 床上管的优点：不会妨碍运动
• 床上管的缺点：影像放大率较大，影像质量不如床下管。
高频专用X射线摄影系统简介
• XHX200型摄影床用于与X射线发生装置配套作普通摄影、滤线器摄影。该产品供医疗单位对胸部、四肢、盆腔及腰椎等部位做摄影检查用。

主要性能指标
1． 主要性能 具备滤线栅摄影功能。
• 2． X射线管性能指标：
• a. X射线管型号：VARIAN RAD12
• b. 靶材：钨
• c. 最高工作电压：125kV
• d. 焦点：0.6/1.2
3．XHX300系列
• DDR直接数字成像系统简介
• DDR（Direct Digit Radiography）即直接数字化摄影，指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。该项新技术的出现，实现了放射医学影像形成全面数字化的理想，其优异的影像质量、快速的成像能力、良好的曝光宽容度以及数字化的存储形式，使数字化摄影的水平达到了前所未有的高度。
遥控透视X射线机系统简介
遥控透视X射线机是一种通用型医用诊断系统，本机用于对人体食道、肺部、腹部、盆腔、四肢等部分进行X线诊断，各医疗单位均可适用。
1.X线有哪些特性?
§ X线的特性: X线是一种波长很短的电磁波。波长范围为0.0006～50nm。在电磁辐射谱中，居γ射线
§与紫外线之间，比可见光的波长要短得多，肉眼根本看不见。除上述一般物理性质外，X线还具有以下几方面与X线成像相关的特性：穿透性,荧光效应,摄影效应
穿透性
X线波长很短，具有很强的穿透力，能穿透一般可见光不能穿透的各种不同密度的物质，并在穿透过程中受到一定程度的吸收即衰减。X线的穿透力与X线管电压密切相关，电压愈高，波长愈短，穿透力也愈强；反之，电压低，波长愈长，其穿透力也弱。另一方面，X线的穿透力还与被照体的密度和厚度相关。X线穿透性是X线成像的基础。
荧光效应
X线能激发荧光物质(如硫化锌镉及钨酸钙等)，使产生肉眼可见的荧光。即X线作用于荧光物质，使波长短的X线转换成波长长的荧光，这种转换叫做荧光效应。这个特性是进行透视检查的基础。
摄影效应
感光的溴化银中的银离子(Ag+)被还原成金属银(Ag)，并沉淀于胶片的胶膜内。此金属银的微粒，在胶片上呈黑色。而未感光的溴化银，在定影及冲洗过程中，从X线胶片上被洗掉，因而显出胶片片基的透明本色。依金属银沉淀的多少，便产生了黑和白的影像。所以，摄影效应是X线成像的基础。
怎样计算X线的量?
X线通过任何物质都可使其产生电离,空气的电离程度与空气所吸收X线的量成正比，因而通过测量空气电离的程度可计算出X线的量。此亦称为X线的电离效应.X线进入人体，也产生电离作用，使人体产生生物学方面的改变，即生物效应。
3．X线如何成像?
有X线之所以能使人体在荧屏上或胶片上形成影像1.是基于X线的特性，即其穿透性、荧光效应和摄影效应2.是基于人体组织密度和厚度的差别。由于存在这种差别，当X线透过人体各种不同组织结构时，它被吸收的程度不同，所以到达荧屏或胶片上的X线量即有差异。这样，在荧屏或X线上就形成黑白对比不同的影像。
X线成像的三个基本条件是什么?
首先，X线应具有一定的穿透力，这样才能穿透照射的组织结构第二，被穿透的组织结构，必须存在着密度和厚度的差异，这样，在穿透过程中被吸收后剩余下来的X线量，才会是有差别的第三，这个有差别的剩余X线，仍是不可见的，还必须经过显像这一过程，例如经X线片、荧屏或电视屏显示才能获得具有黑白对比、层次差异的X线影像。
人体组织结构的密度可归纳为哪三类?
属于高密度的有骨组织和钙化灶等中等密度的有软骨、肌肉、神经、实质器官、结缔组织以及体内液体等低密度的有脂肪组织以及存在于呼吸道、胃肠道、鼻窦和乳突内的气体等。
组织结构的密度是怎样影响成像的?
当强度均匀的X线穿透厚度相等的不同密度组织结构时，由于吸收程度不同，因此将出现如图所示的情况。在X线片上或荧屏上显出具有黑白(或明暗)对比、层次差异的X线影像。在人体结构中，胸部的肋骨密度高，对X线吸收多，照片上呈白影；肺部含气体密度低，X线吸收少，照片上呈黑影。
X线穿透低密度组织时，被吸收少，剩余X线多，使X线胶片感光多，经光化学反应还原的金属银也多，故X线胶片呈黑影；使荧光屏所生荧光多，故荧光屏上也就明亮。高密度组织则恰相反病理变化也可使人体组织密度发生改变。例如，肺结核病变可在原属低密度的肺组织内产生中等密度的纤维性改变和高密度的钙化灶。在胸片上，于肺影的背景上出现代表病变的白影。因此，不同组织密度的病理变化可产生相应的病理X线影像。
人体组织结构和器官形态不同，厚度也不一致。其厚与薄的部分，或分界明确，或逐渐移行。厚的部分，吸收X线多，透过的X线少，薄的部分则相反，因此，X线投影可有图所示不同表现。在X线片和荧屏上显示出的黑白对比和明暗差别以及由黑到白和由明到暗，其界线呈比较分明或渐次移行，都是与它们厚度间的差异相关的。图1-1-3中的几种情况，在正常结构和病理改变中都有这种例子。
不同厚度组织(密度相同)与X线成像的关系
小，而心脏大血管密度虽低，但厚度大，因而心脏大血管的影像反而比肋骨影像白。同样，胸腔大量积液的密度为中等，但因厚度由此可见，密度和厚度的差别是产生影像对比的基础，是X线成像的基本条件。应当指出，密度与厚度在成像中所起的作用要看哪一个占优势。例如，在胸部，肋骨密度高但厚度
大，所以其影像也比肋骨影像为白。需要指出，人体组织结构的密度与X线片上的影像密度是两个不同的概念。前者是指人体组织中单位体积内物质的质量，而后者则指X线片上所示影像的黑白。但是物质密度与其本身的比重成正比，物质的密度高，比重大，吸收的X线量多，影像在照片上呈白影。反之，
物质的密度低，比重小，吸收的X线量少，影像在照片上呈黑影。因此，照片上的白影与黑影，虽然也与物体的厚度有关，但却可反映物质密度的高低。在术语中，通常用密度的高与低表达影像的白与黑。例如用高密度、中等密度和低密度分别表达白影、灰影和黑影，并表示物质密度。人体组织密度发生改变时，则用密度增高或密度减低来表达影像的白影与黑影。
影像工作原理
当X线透过人体后，按人体组织的不同密度将各处不同强度的X线投射到输入荧光屏上，在荧光屏内侧的光电阴极按荧光的强弱产生不同数量的光电子，光电阴极的光电受到阳极正电位的吸引，高速飞向阳极。光电子穿过阳极小孔投到输出屏（观察屏）上，显示出缩小了的倒像。如果用一个适当的放大镜观察，就可以看到一个与普通荧光屏大小相仿而亮度却增加了约1000~10000倍的正像
数字成像的概念
传统的X射线成像是用胶片成像，需要有装片、曝光、取片、显影、定影等过程。数字成像是将穿透人体的X射线实时直接转换为电子图像，在几秒钟内传输到计算机内，形成数字图像在屏幕上显示出来。计算机可对数字图像进行各种处理，如：增强、放大、反转、灰度变换等，并可进行数字图像的存储、计算机化管理、远程网络传输，在需要时可将图像通过打印机打印出来。数字成像技术是当今世界影像学发展的主方向
有效焦点与成像质量
为什么要用造影剂?
由于消化道与肝,肝脏及胰腺等器官均由软组织组成,缺乏自然对比度,因而用普通摄影方法取得的照片很难将其区分出来.所以才服用造影剂，根据其在消化道内运行情况，观察病灶，然后点片。
为什么摄影时间越短越好？
因为消化道的蠕动速度或内容物的移动速度为中速，因此要求短时间摄影（一般为0.1S）,以减小动态模糊.
与透视荧光屏相比，医用X射线电视的应用有何优点？
1：比暗室透视时所用的射线量大大减少 2：减少医患双方的辐射量
3：减少外界因素对诊断的影响<明暗，眼适应等>
4：图像清晰利于诊断 5：便于传递以及图像的处理 6：便于进行动态记录和观察
工频机的特点
1.电源供电形式三相四线,50HZ 2.KV，MA ，S三钮控制
3.三参联锁形成容量保护 4.暴光准备时间1.2S 5.自检功能 6.台次切换
中频机的特点
电源频率400HZ~20KHZ X线质量高 管电压闭环控制 体积小
从频率讲是怎样区分工频、中频的？
高频机是指高压发生器的工作频率大于20kHz的X线机，工频机是指高压发生器的工作频率小于400Hz的X线机。工频机将50Hz的工频电源升高压整流后有100Hz的正弦纹波，经滤波后仍有10％以上的纹波，高频机工作频率高，高压整流后的电压基本上是恒定的直流，纹波可小于0.1％。
成像方面有哪些区别？
不同的高压电压对应不同能量的电子束，从而产生不同波长的X射线，X射线波谱越单一，散射越少，成像越清晰。工频机出线波谱复杂，相同时间内特征频率的X射线量少，杂散射线多，成像模糊。高频机出线波谱单纯，杂散射线少，成像清晰，比工频机减少50％以上的总出线量。
管电压调节的区别
中频机的管电压通常由直流逆变器输出脉冲的频率来调节，逆变器输出频率不仅受管电压设定植控制，同时还受管电压检测信号控制，在暴光过程中，输出频率可根据检测信号与设定值比较结果进行调整跟踪，确保管电压实际值等于设定值。而工频机是由自耦变压器调节，由于电源电压波动或其它因素造成高压输出不稳便无法控制，所以管电压实际值与预示值偏差较大。
工频机有哪些局限性
n 结构笨重,自动化程度低(1台1000mA工频机,高压发生器可达上百公斤)
n 防护水平低,图象质量差(软射线特别多,皮肤剂量大)
n 暴光参数精度低(采用开环控制,受空间电荷影响大)
1)结构笨重、自动化程度低尽管在工频机中，高压变压器的设计功率只取机器最大功率的1／3～1／4，而且自耦变压器设计为最大负载时处于最佳使用状态，整机仍然非常笨重。三相电源的工频机，虽然图像质量比单相提高了，但结构更加笨重，特别是次级控制高压的更甚。一台1000mA次级控制的工频机，高压发生器和次级控制器分别有数百公斤的重量。
2)防护水平低、图像质量差工频机特别是单相电源的工频机，软射线特别多，皮肤剂量大，图像质量差。三相电源供电，特别是次级控制高压，虽然这情况有较大的改善，但设备的体积、重量、造价和工程难度都大大提高。
3)曝光参量精度低X线机的kV和mAs值决定X线
图像的对比度和黑化度，因此在曝光过程中保持较高的精度至关重要。由于工频机的结构模式只能实行开环控制，不能进行实时调节。为了提高其精度，一般采用kV补偿和mA补偿（空间电荷补偿）的办法。但是，由于自耦变压器的内阻与碳轮位置有关，空间电荷效应具有非线性，使得kV和mA的补偿精度不可能很高。特别在降落负载的情况下，由于灯丝的热惰性和kV跟踪的不良，kV的精度就更低了。国际标准规定：工频机的kV精度只有±10%，而mAs的精度为±20%。
1)输出高质量的X线中频机的高压输出的脉动非常小，近似直流，输出X线的高能和单色化的程度大大加强，这就能使病人的皮肤剂量大为降低。
2)输出剂量大由于中频机输出的X线谱中的高能成分大量增多，在获得影像黑化度相同情况下，中频机mAs值是工频机的60%。
3)可进行实时控制，且精度高在中频机中，对kV、mA、S都由微机管理，闭环控制。根据实际检测值进行跟踪调整，实现实时控制；且精度高。这在工频机中是不可能做到的。
4)输出稳定，重复性好在中频机中，kV和mA为闭环控制，曝光期间也是如此。中频电源控制电路的设置可以做得很精确，检测电路也可以很稳定，所以，不论影响kV、mA的因素有多少，只要其变化在某一允许范围内，则中频机每次曝光的输出量就可以保持一致。
n 5)中频机的体积大大减小了工频机中都有一个体积笨重的自耦变压器，而中频电源不经自耦变压器直接从工频电源整流供电。另一方面，中频机的高压变压器和灯丝变压器可以很小，大大减小体积和重量。
6)有利于向智能化发展中频机已全部实现电子化，很容易引进微机技术。微机的应用将使X线机各种性能，如降落负载、自动曝光、实时控制和监测显示、故障报警、自动处理、自动检索等，都能提高到一个崭新的水平，为X线数字、智能化创造了条件。
7)最短曝线时间X光机的最短曝光时间由高压上升来决定。中频机的高压波形上升很陡，一般是十几到几十微秒，所以最短曝光时间可达1ms。而工频机的高压波形按正弦波形变化，上升变化得缓慢。如在单相工频机中，一个周波为10ms，而有效电压（大于0.707kV）只占约5ms，每次曝光至少要占有部分有效电压。
8)可直接使用直流供电这意味着可利用储能器件来解决电源条件的难题。这对缺乏交流电的场合，如在边远地区、地质和野战条件下，都具有特殊意义。
工频,中频线机对比表
n 项目 工频 中频 项目 工频 中频
n 线普 宽 窄 波形 1~12脉冲 近似直流
n 稳定性 不稳定 稳定 可控性 预置 实时
n 有效成分 低中 中 皮肤剂量 大 中
n 重复性 0.05 0.02 适用范围 大中型 全型号
n 线形 < 0.1 < 0.1 体积 大 小
n 管电压 < 10% < 5% 设计要求 中 高
n 管电流 < 15% < 10% 材料要求 一般 高
n 暴光时间 > 3ms >1ms 成本 中 中
工控机电路图

中频机电路图

电路介绍
• 灯丝加热电路是为线管灯丝提供加热电源的电路,通过此电路,可实现管电流的调节,因此又称为mA调节电路。
稳压装置
• X线机在使用大mA时,x线管灯丝加热电压接近极限值,灯丝电子的发射处在特性曲线近于垂直部分,只要有很小的电压变化就会引起很大的发射率变化。因此，大、中型x线机对x线管的灯丝加热电源有严格的要求，一般在灯丝初级设稳压装置。
谐振式磁饱和稳压器
• 原理：磁饱和稳压器是利用磁饱和特性制成的，它的主要部分是一个磁饱和变压器。这个变压器的铁心截面与一般的变压器不同，它的初级线圈铁心截面积大，为非饱和线圈，次级线圈的截面积小，为饱和线圈。随着电源电压的增加，铁心内磁通也随着增加。当次级铁心内磁通达到饱和点时，电源电压再增加，而次级铁心内磁通基本保持不变，于是次级线圈所产生的输出电压也基本不变，起到稳压作用。
稳压器出故障了怎么修
• 1)谐振电容的故障 2)稳压器铁心松动 3)电源频率的变化对稳压器输出电压的影响
电容容量改变
现象
X线管灯丝不稳定,暴光时毫安表指针随电压表指针的波动而波动
原因
容量改变谐振回路的固有频率改变,破坏了谐振条件fo≠f,稳压器的输出电压随输入变化
谐振电容器击穿
• 现象
• 按上图检查时输出端电压表指数甚微,灯泡亮度极暗,稳压器发出嗡嗡声,触摸稳压器线圈,温度明显升高,X线管灯丝不亮。
• 原因
• 谐振电容击穿后，将谐振线圈短路，此时稳压器无输出
谐振电容失效
即电容失去放电作用，处于断路。
此时，无谐振电流产生，输出电压严重下降
总结
发生故障的原因多是电容本身质量原因和自然寿命所致，查出后更换同型，同值电容即可。
铁心松动
现象
振动加剧，产生很大的蜂鸣声，甚至周围的金属物也会因振动发出鸣叫。
原因
装配时夹持不紧，或长期使用中螺丝松动
维修
紧固稳压器铁心四周压板的固定螺丝
电源频率的变化
• 频率变化±1%赫时，谐振就被破坏，失去稳压作用
• 所以，在有稳压器的机器中，只要管电流经常不稳定，就应对电源频率进行检测
空间电荷
• 灯丝后端发射出来的电子，由于电子之间发生相互排斥作用，以及电场作用力很微弱，因此，这部分电子滞留在灯丝后面，形成电子云，也就是空间电荷。
空间电荷补偿器
• 由于空间电荷的作用，管电流不仅与灯丝加热电流有关，而且与管电压的变化有关，使电流和电压不能分开调节，所以要加空间电荷补偿。
限流电阻的作用
• 主要是用来保护，当电路中电流过高时保护灯丝，使其不会因承受过大电流而被烧断
易烧坏原因
• 通常由于电路其它部分原因，引起灯丝亮度不够，而此时却错误的调节灯丝电流调节电阻，使回路中电流过大
• 由于球管，高压油箱或高压电缆等高压器件放电引起的电流过大
避免措施
• 在调节灯丝初级电流是一定要慎重，最好是用万用表一边测一边调
• 在高压部分要对插头部分处理干净，插头一定要插紧，硅脂涂抹均匀，确定将插座内的气体排出
